Beschreibung

Die Serie TNC umfasst sehr häufig verwendete koaxiale Steckverbindungen, die bis zu einer Frequenz von 11 GHz eingesetzt werden. Sie gleichen in den Maßen der Serie BNC verfügen jedoch über einen Schraubverschluss. Die Steckverbinder der Serie TNC sind vibrationsfest und werden in der Signal-, Daten- und Videoübertragung eingesetzt. TNC-Steckverbinder sind kostengünstige Alternativen für koaxiale Verbindungen bei hohen Frequenzen.

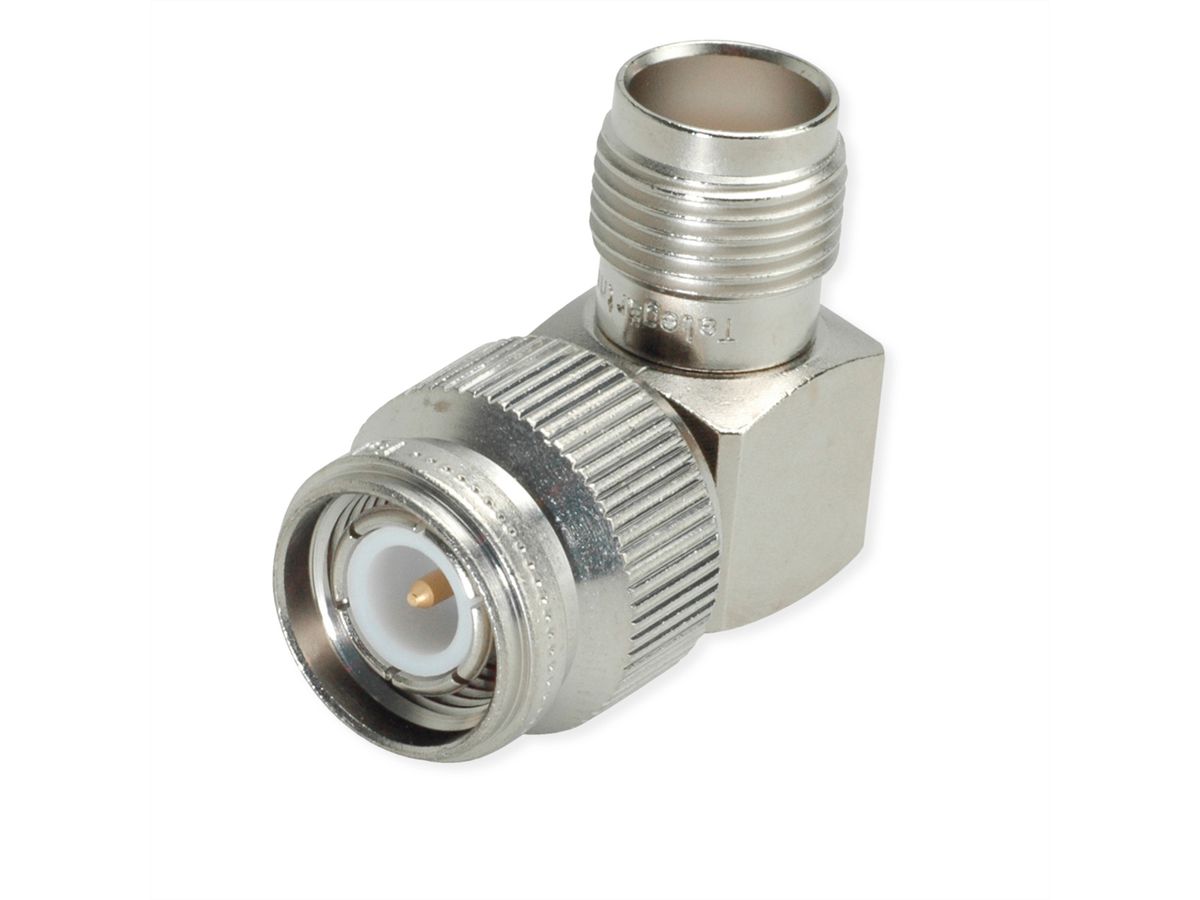

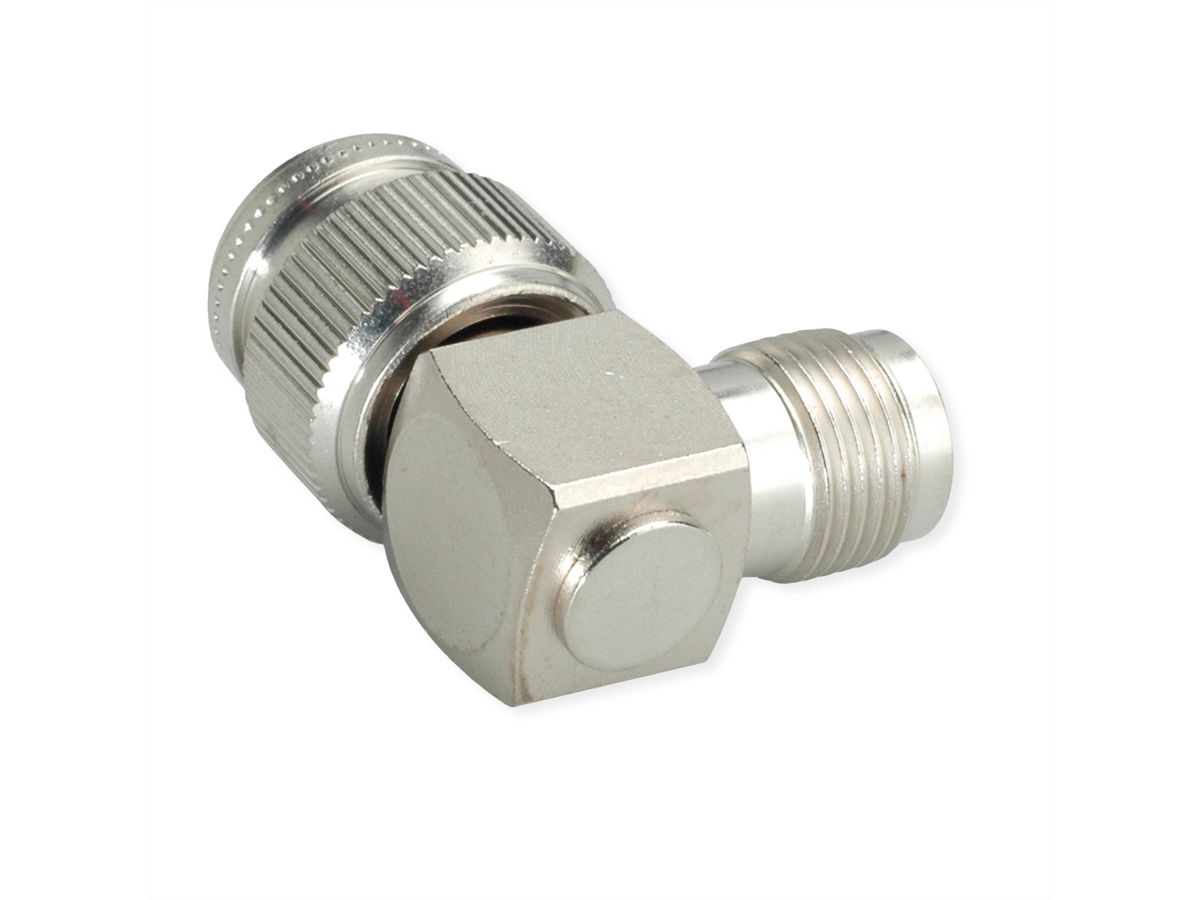

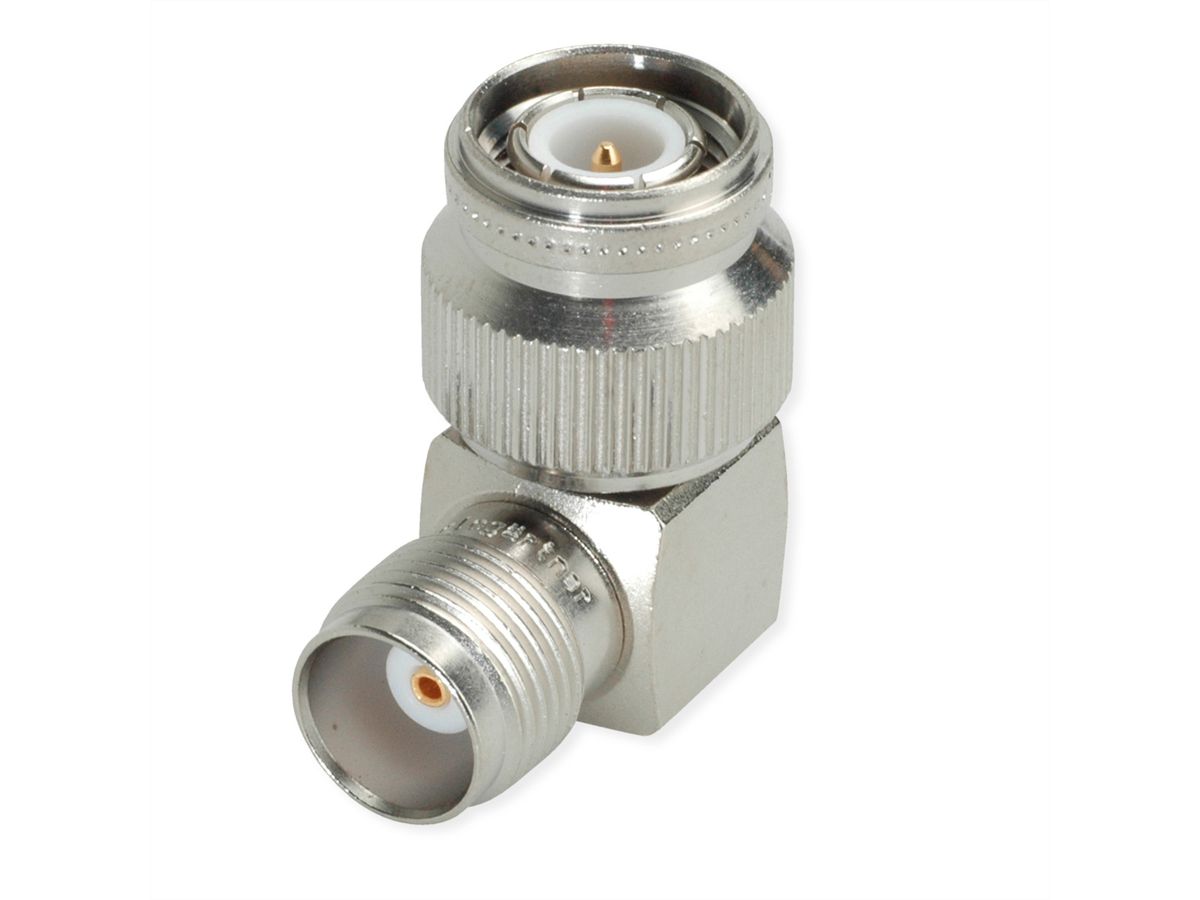

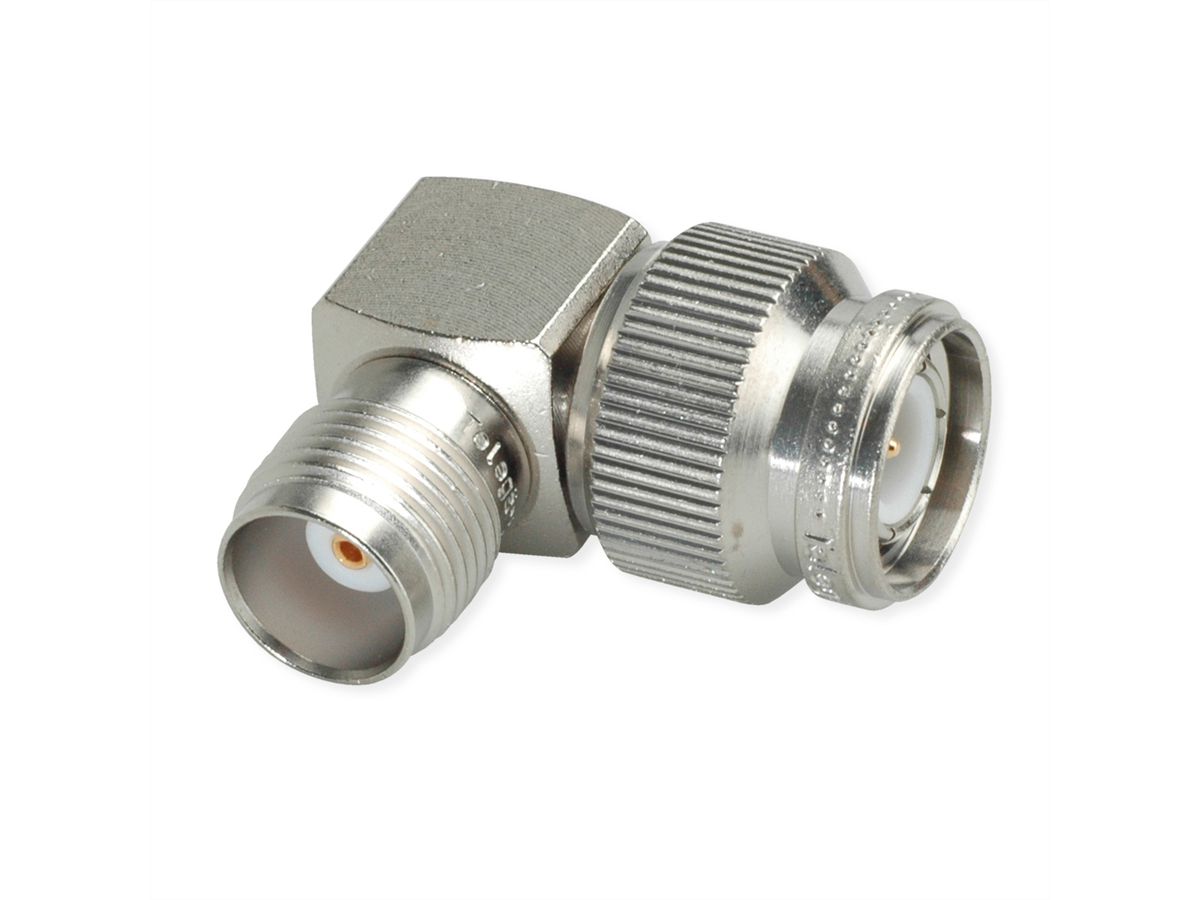

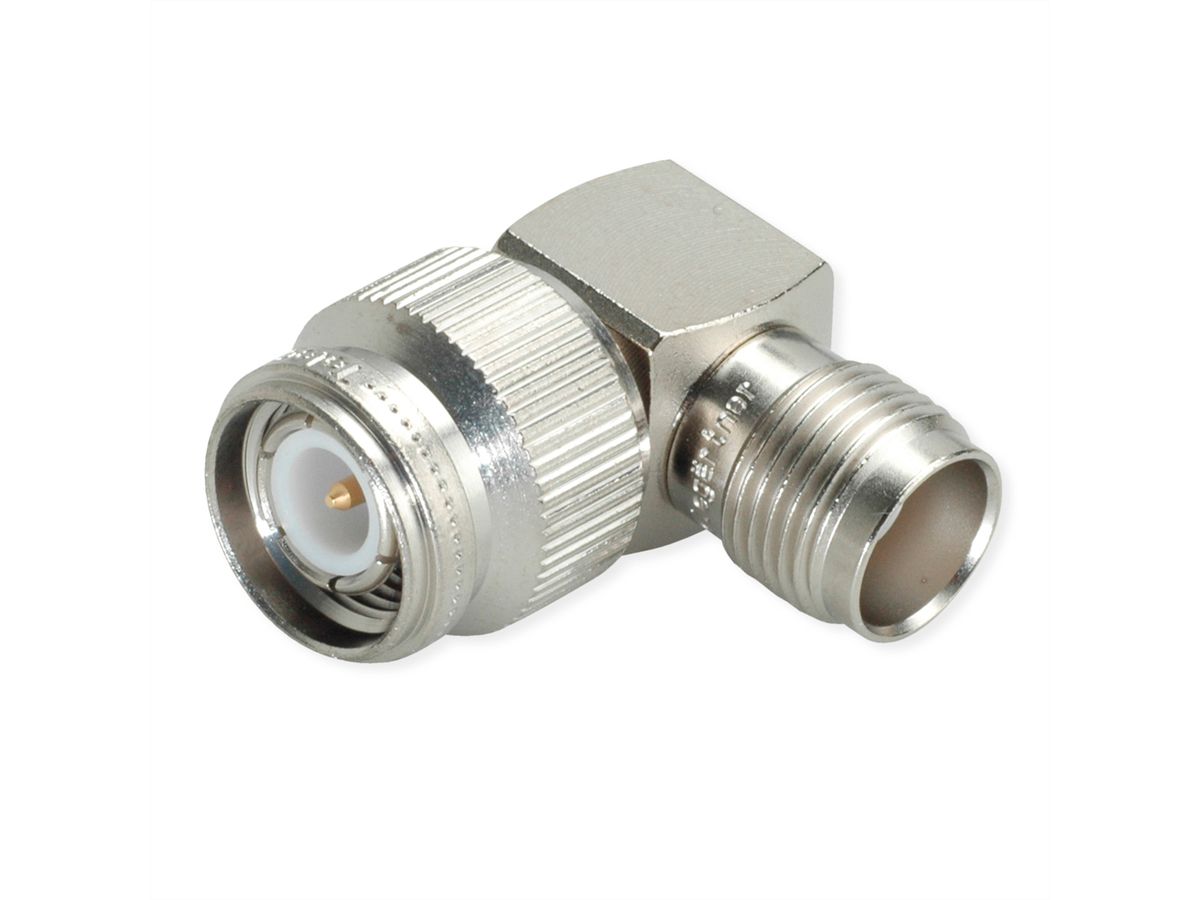

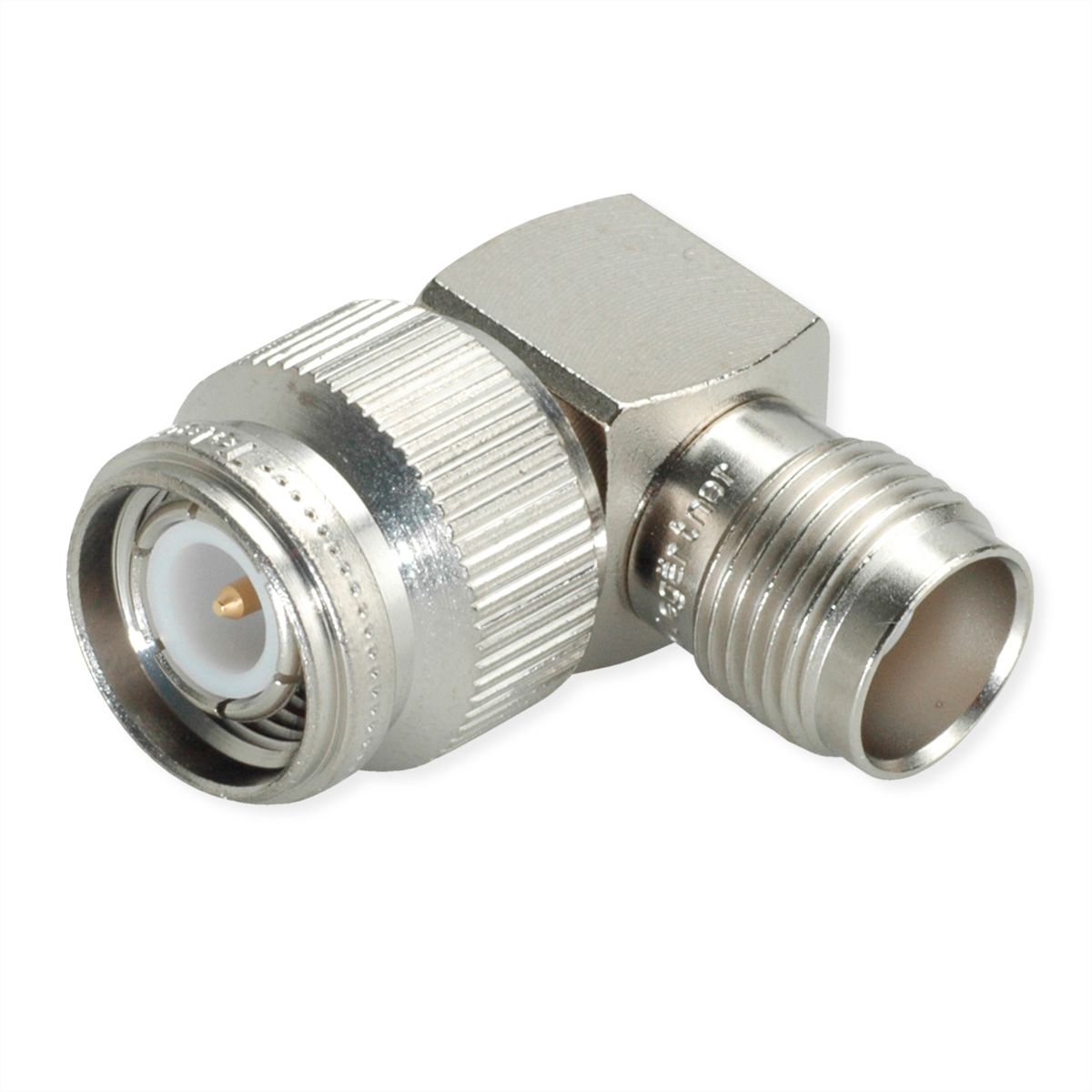

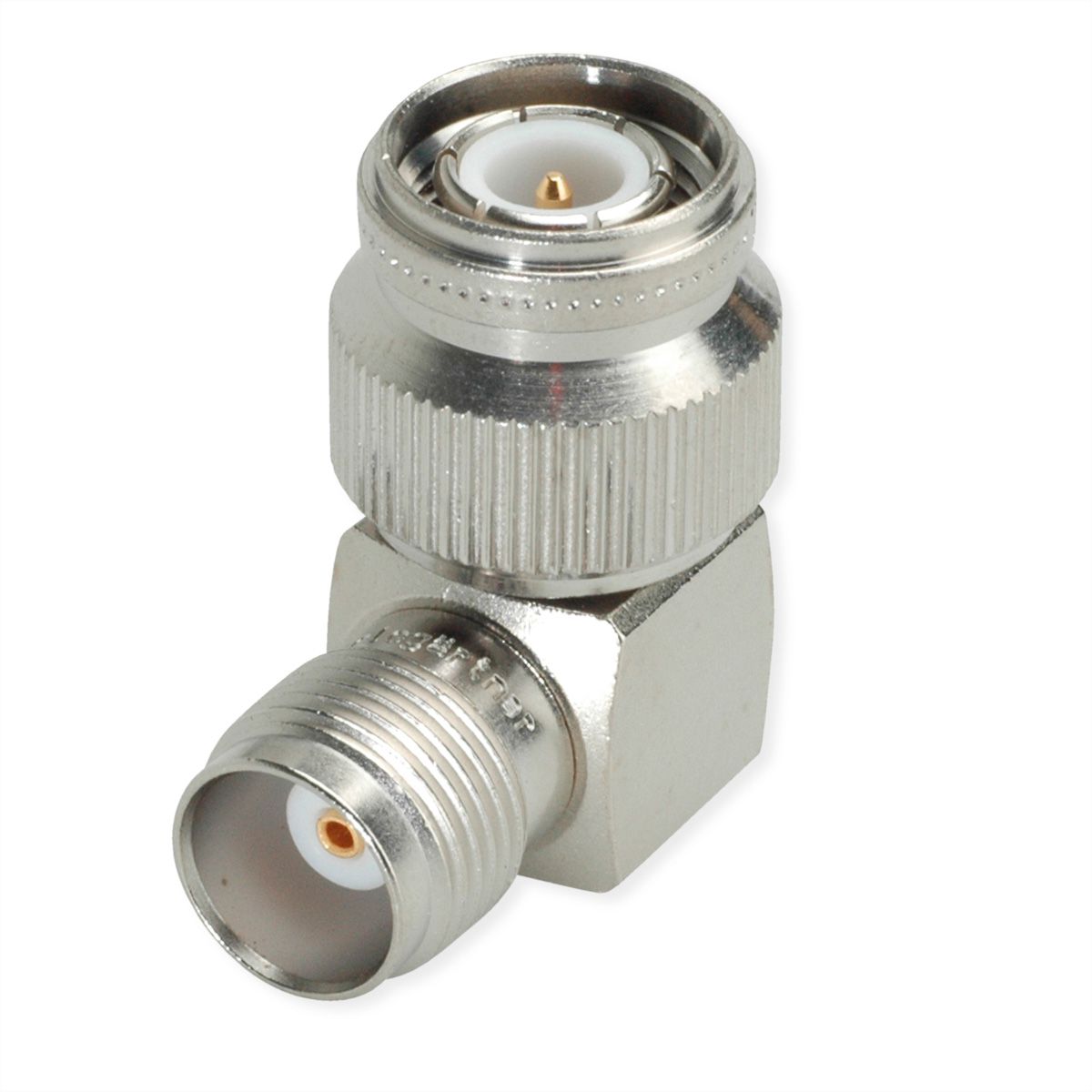

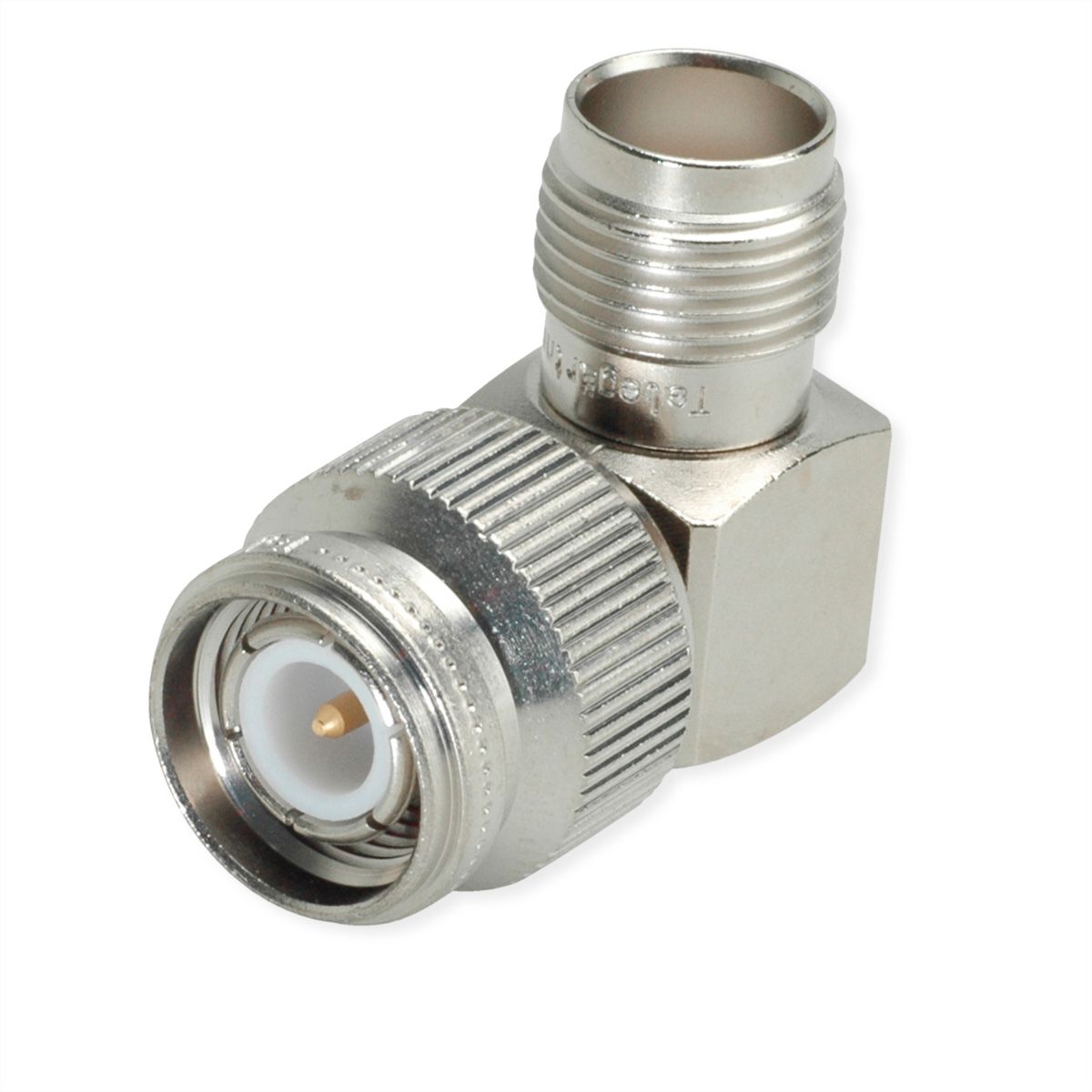

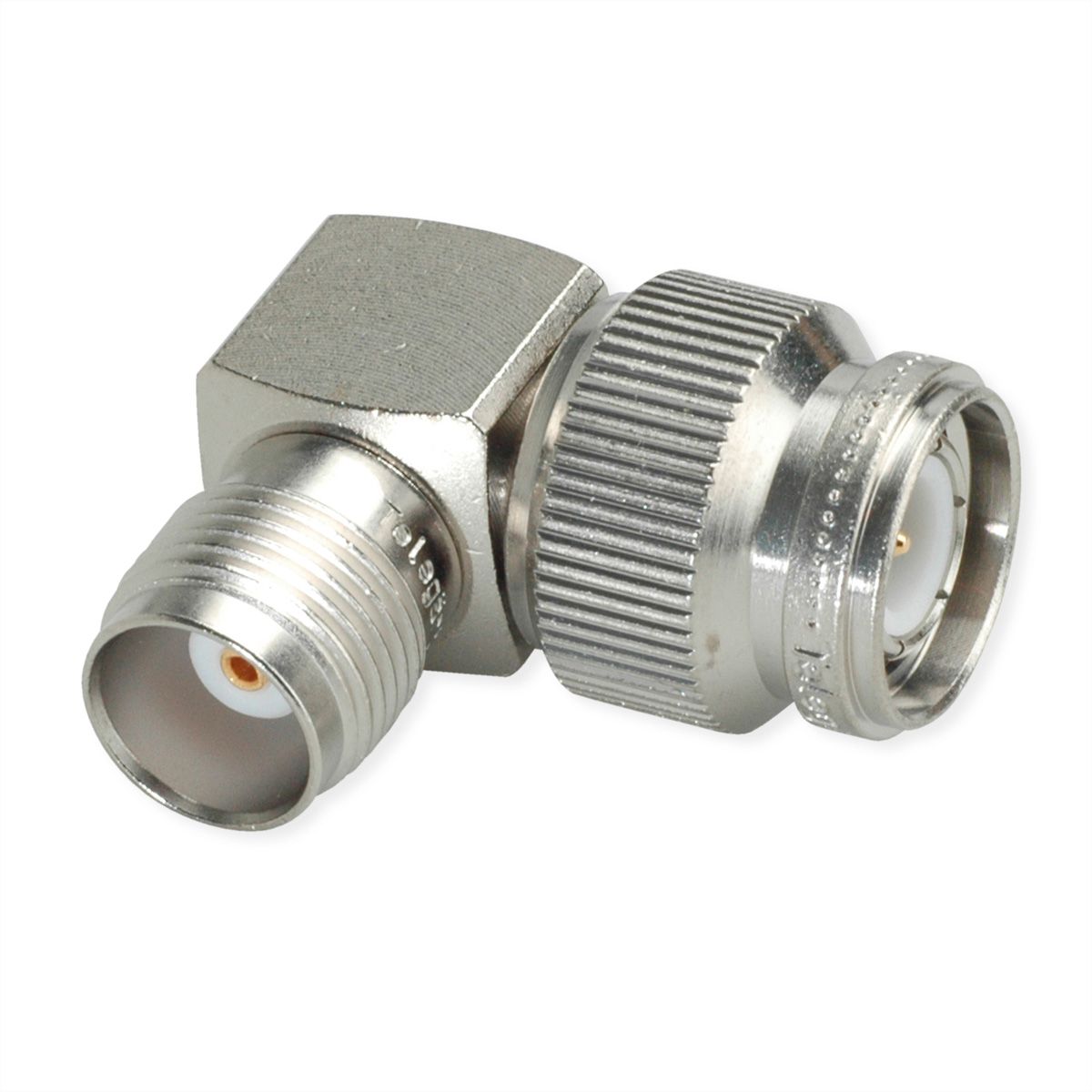

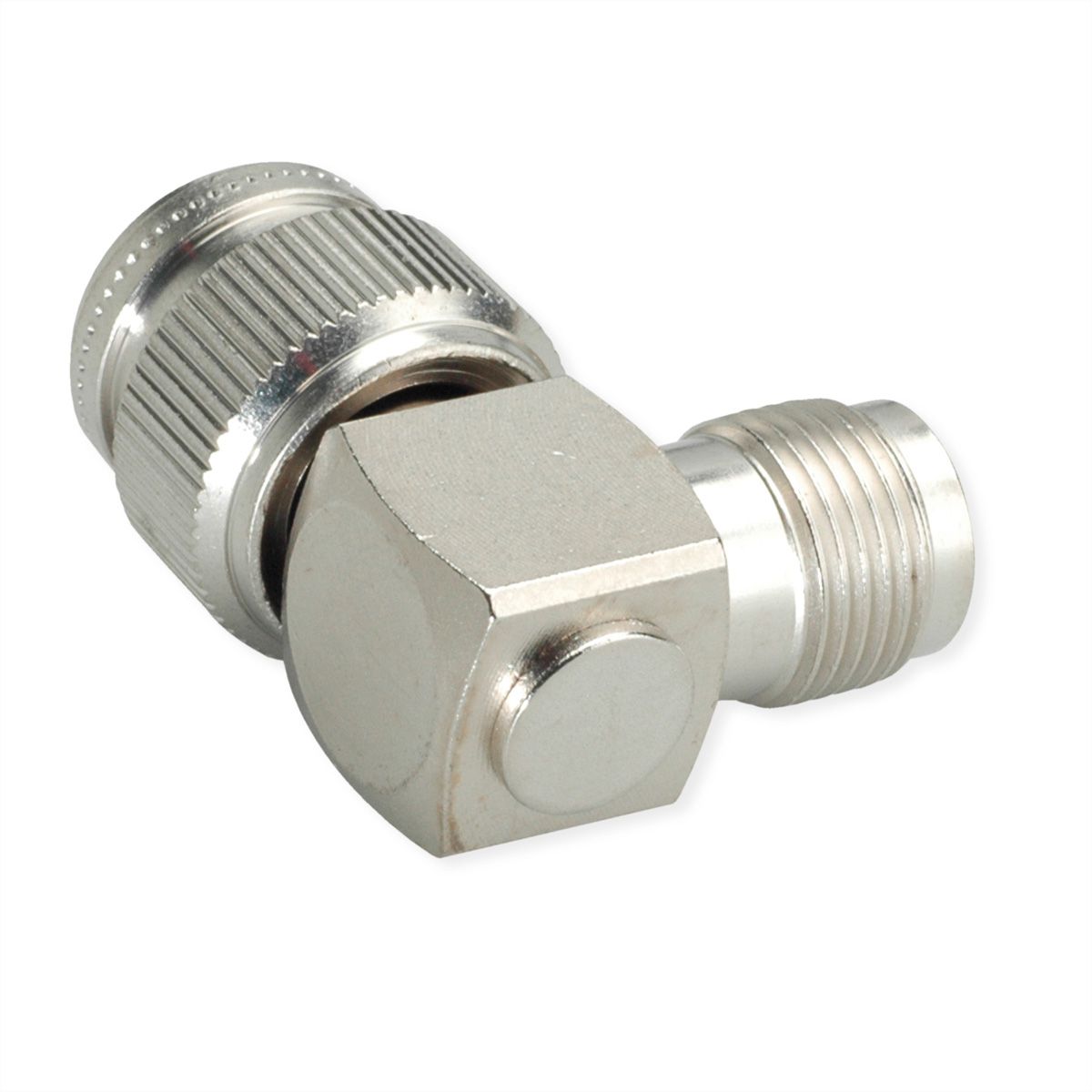

• Artikelbezeichnung: TNC Adapt 90 m-f (Alte Artikelnummer J01014A0001)
• Wellenwiderstand: 50 Ohm
• Ausführung: m-f
• Max. Frequenz: 4 GHz

Spezifikationen

Hersteller	TELEGÄRTNER
Produktgruppe	Koaxialstecker
Produkttyp	TNC-Winkelverbindungsstück
Farbe	silberfarben
Anzahl Ports	1
Seite 1 Typ des Anschlusses	TNC-Steckverbinder
Seite 1 Art des Anschlusses	Männlich (Stecker)
Seite 2 Typ des Anschlusses	TNC-Steckverbinder
Seite 2 Art des Anschlusses	Weiblich (Buchse)
Schutzart (IP Code)	IP68
Steckrichtung	gewinkelt
Wellenwiderstand	50 Ohm
Frequenzbereich (max.)	4 GHz

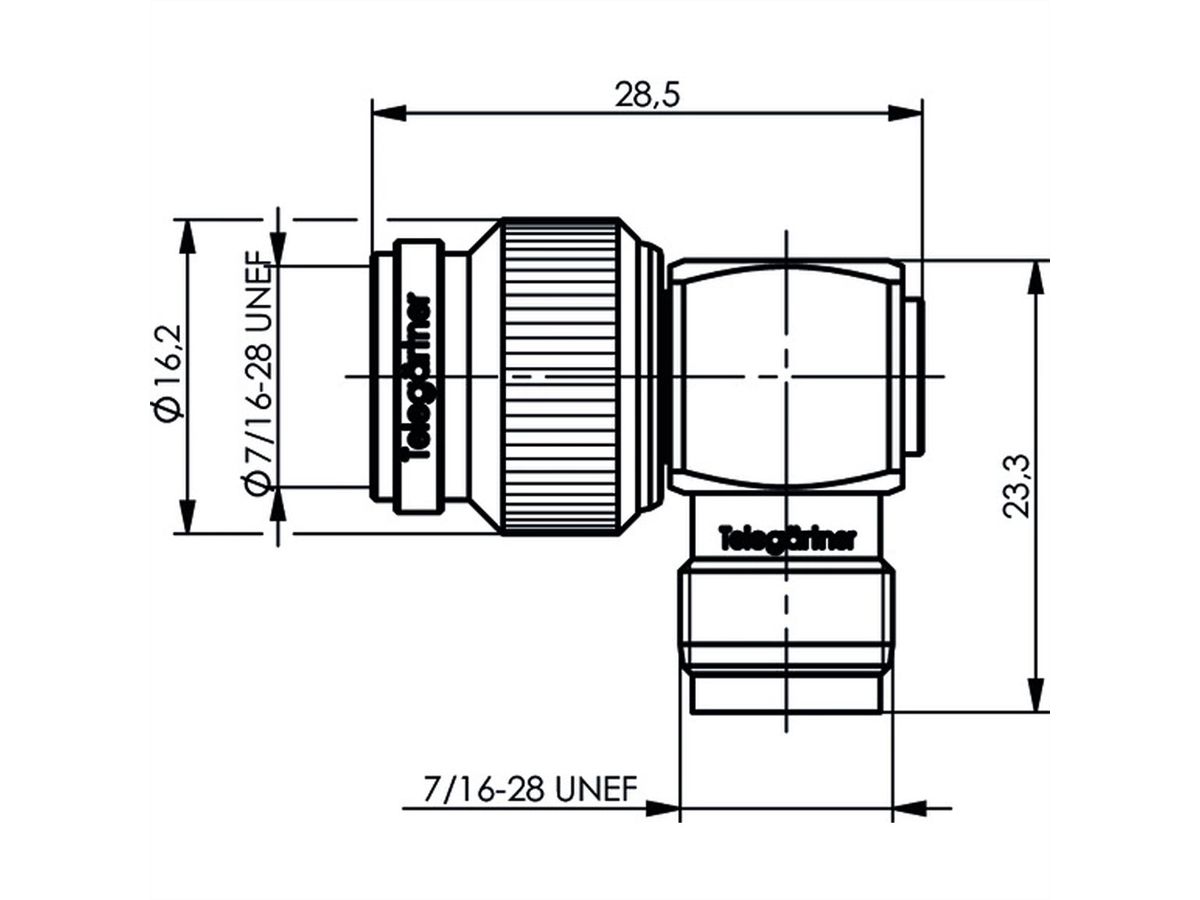

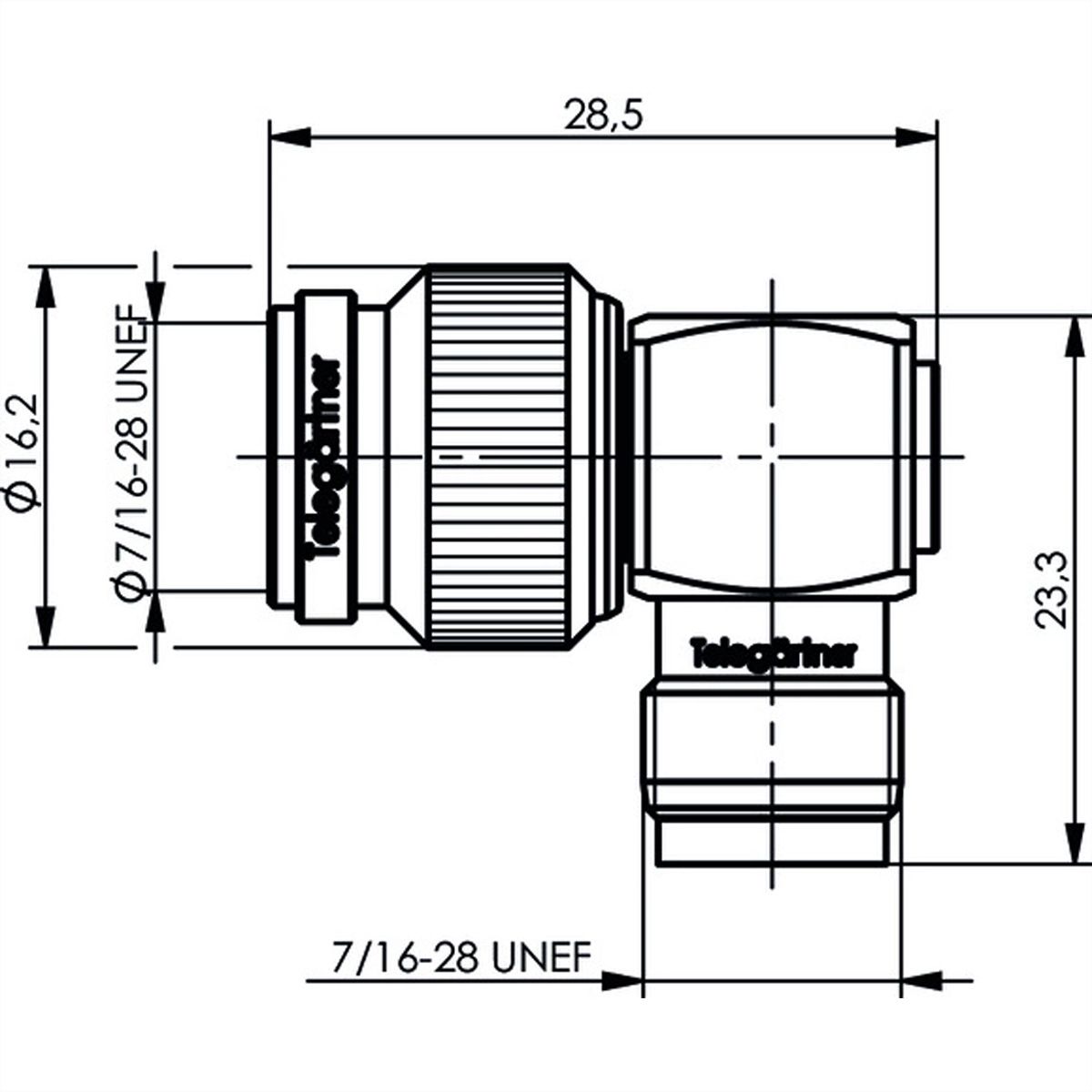

Höhe	23.3 mm
Breite	16.2 mm
Tiefe	28.5 mm
Gewicht	25 g
Verpackungshöhe	30 mm
Verpackungsbreite	30 mm
Verpackungstiefe	60 mm
Paketgewicht	0.015 kg

Downloads

Hersteller-Datenblatt - English (96,2 KB)

Download
