Beschreibung

SMB-Steckverbinder haben Schnapptechnik, die eine schnelle aber sichere Verbindung gewährleistet und bis zu einer Frequenz von 4 GHz einsetzbar sind. Die Steckverbindungen haben einen Wellenwiderstand von 50 Ohm.

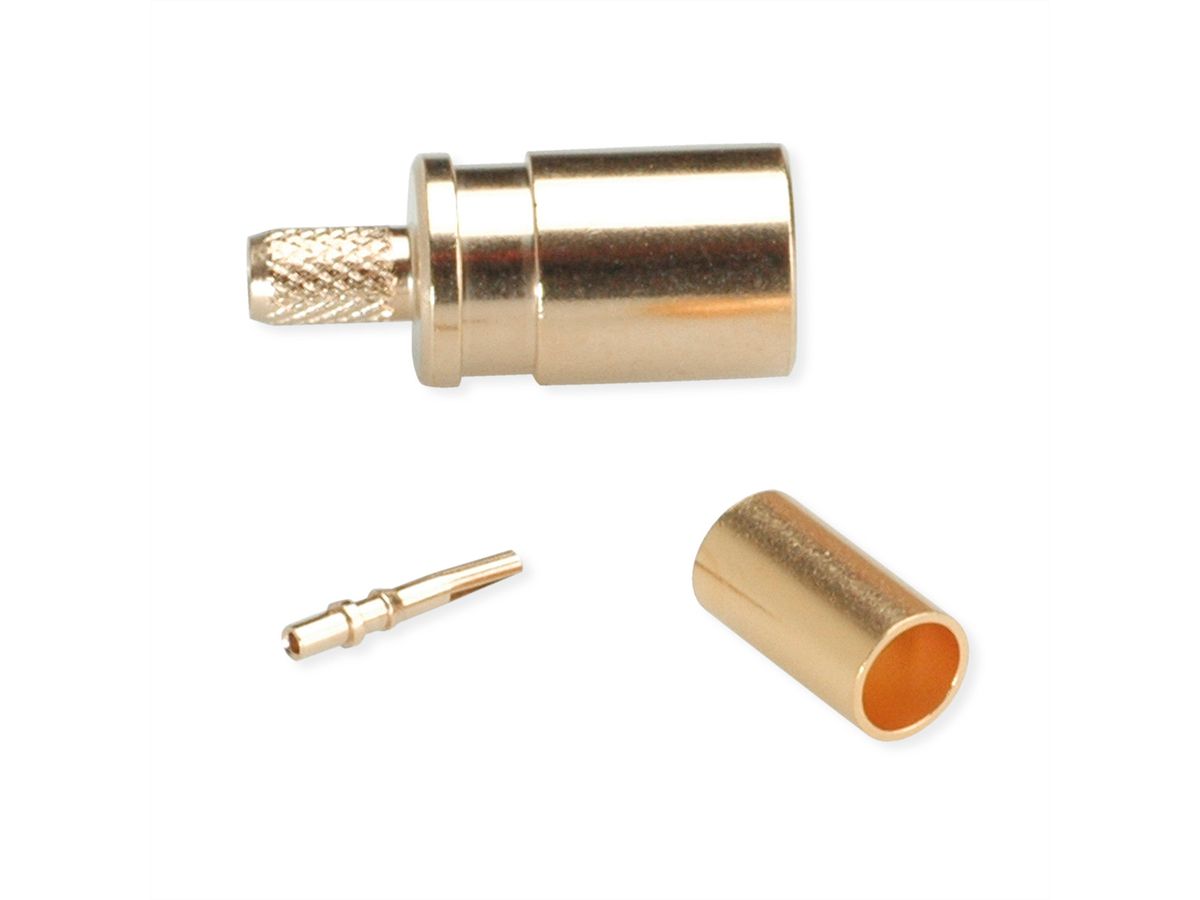

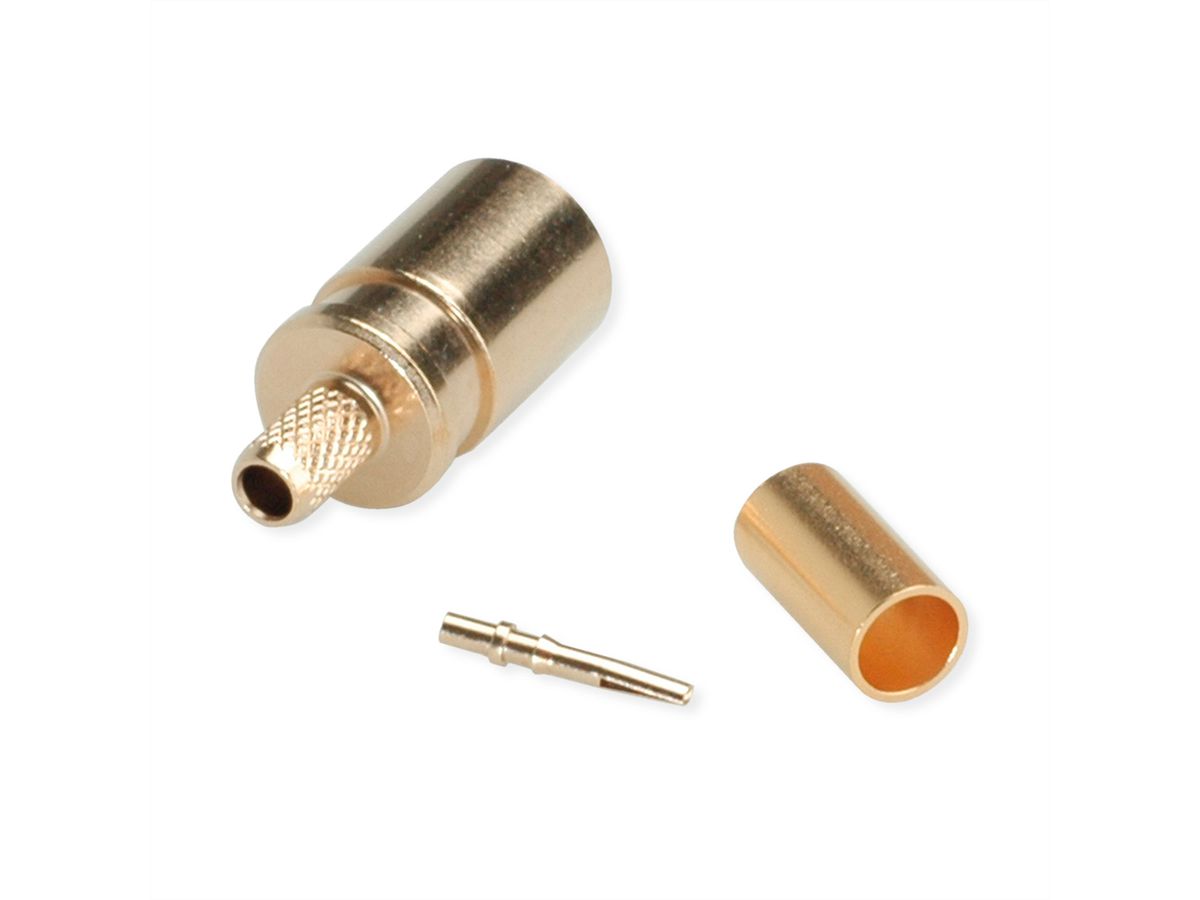

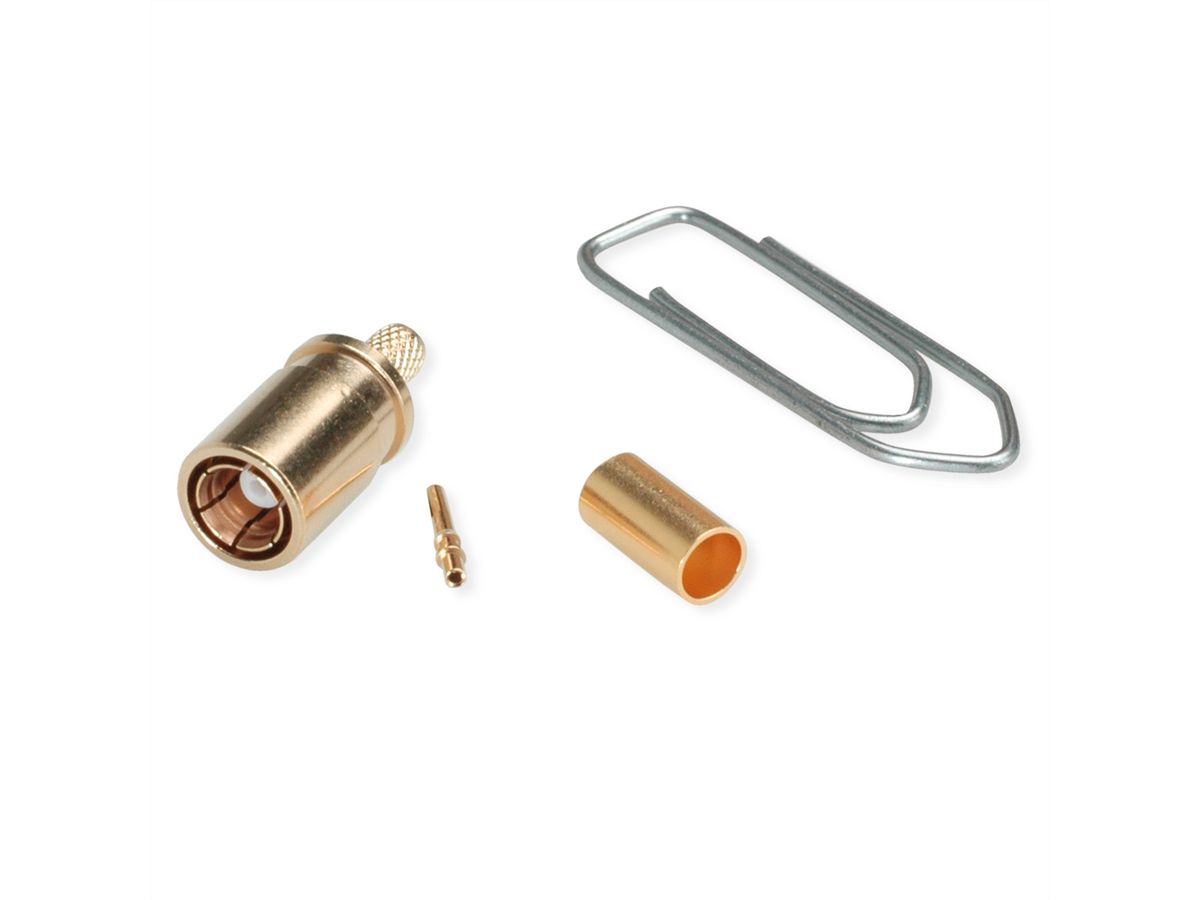

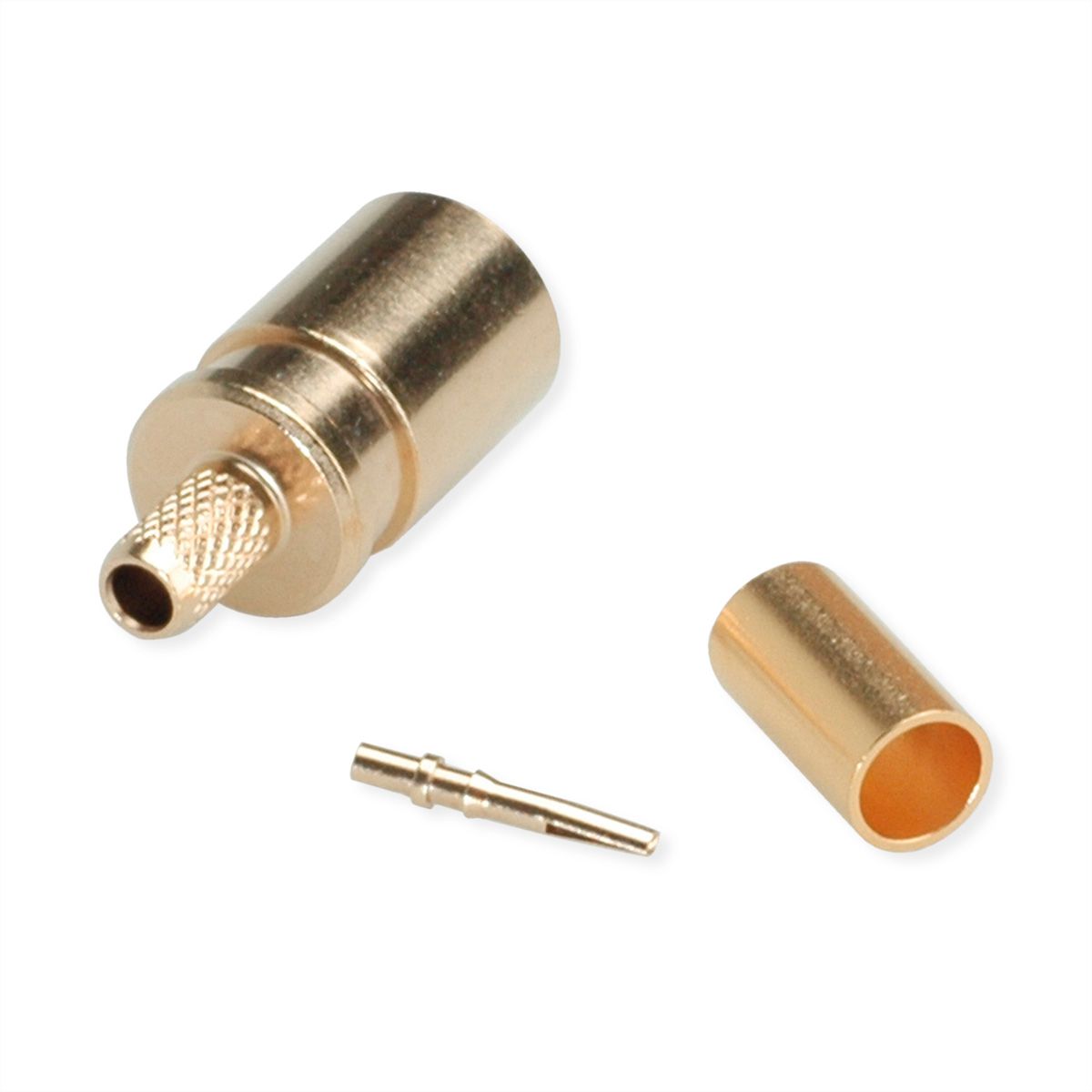

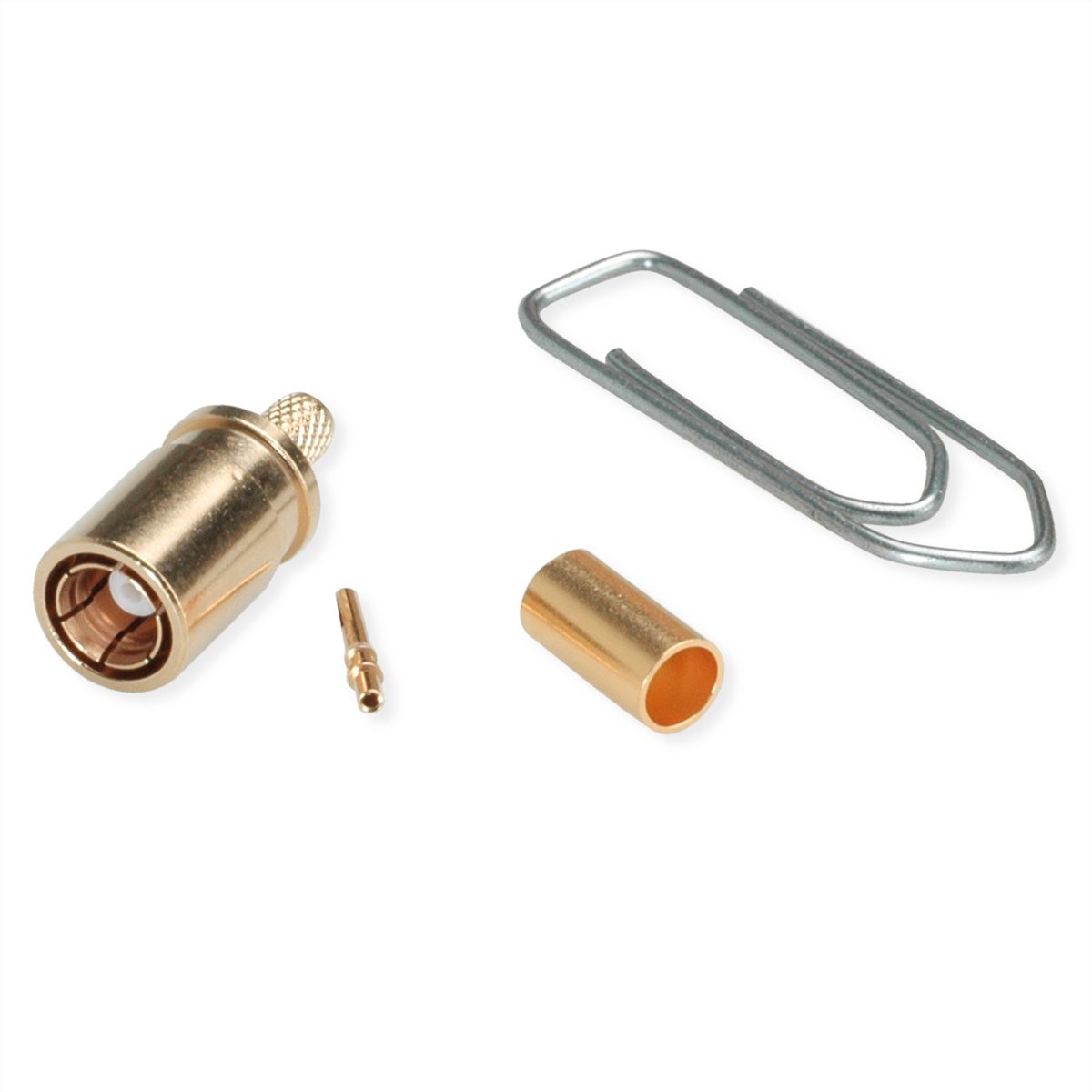

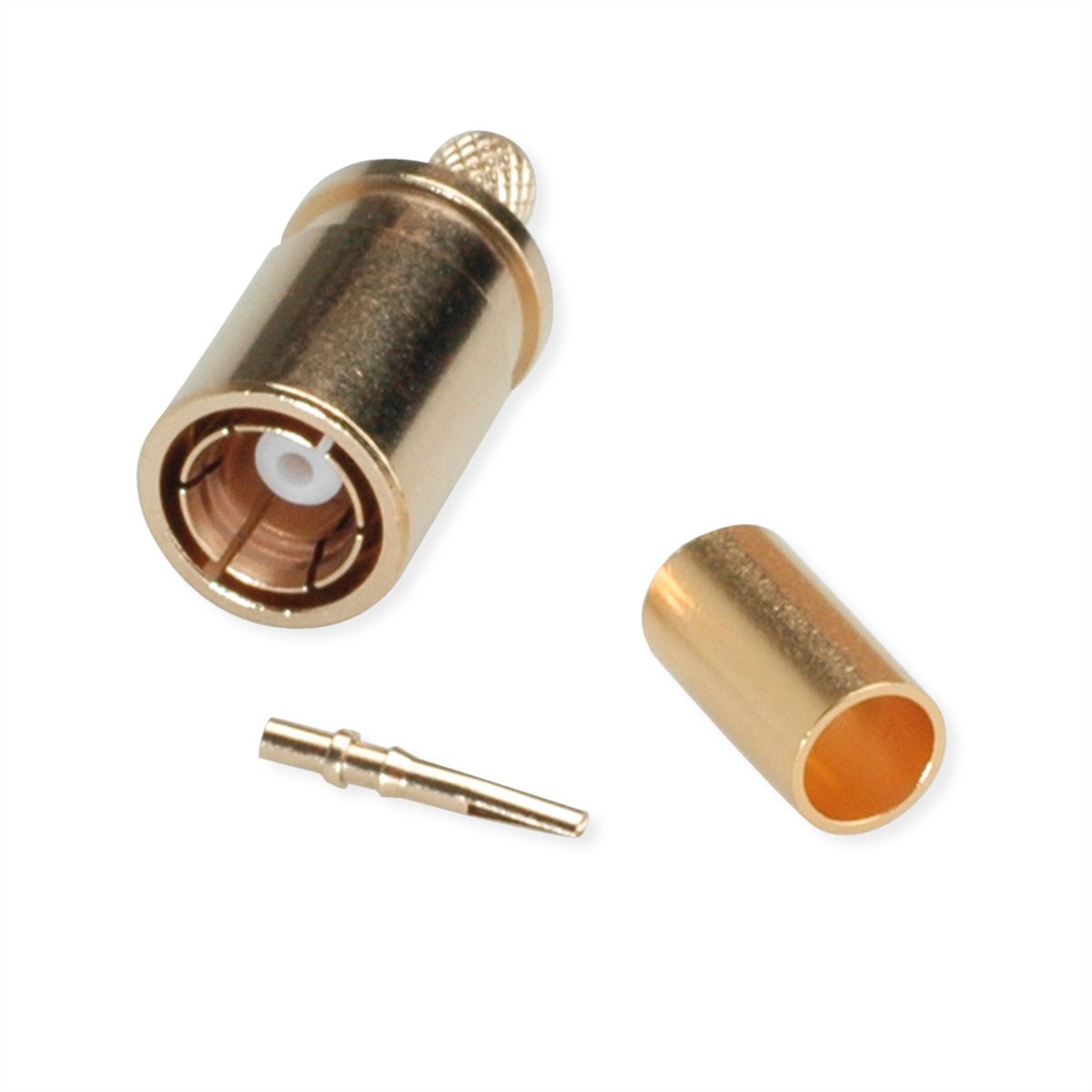

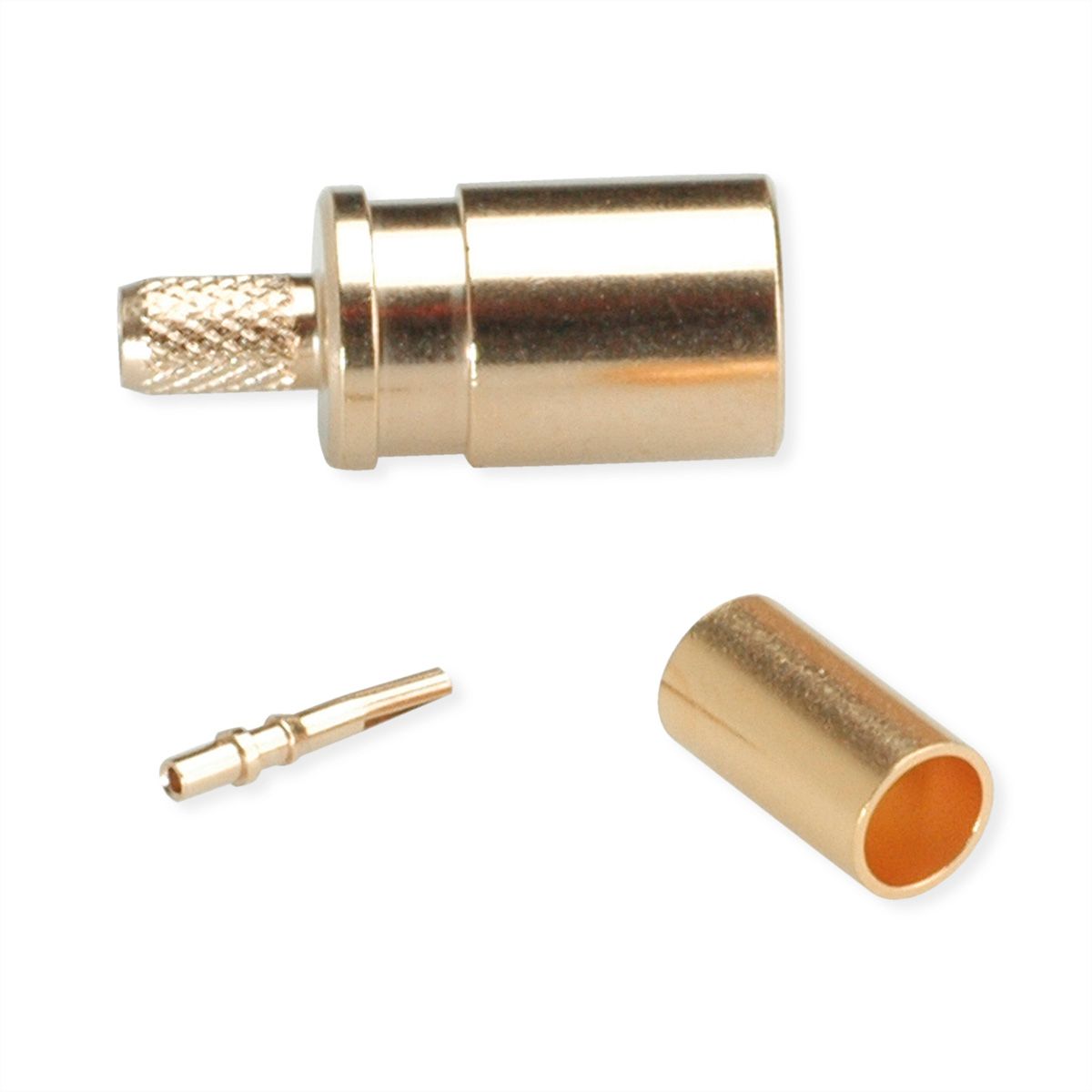

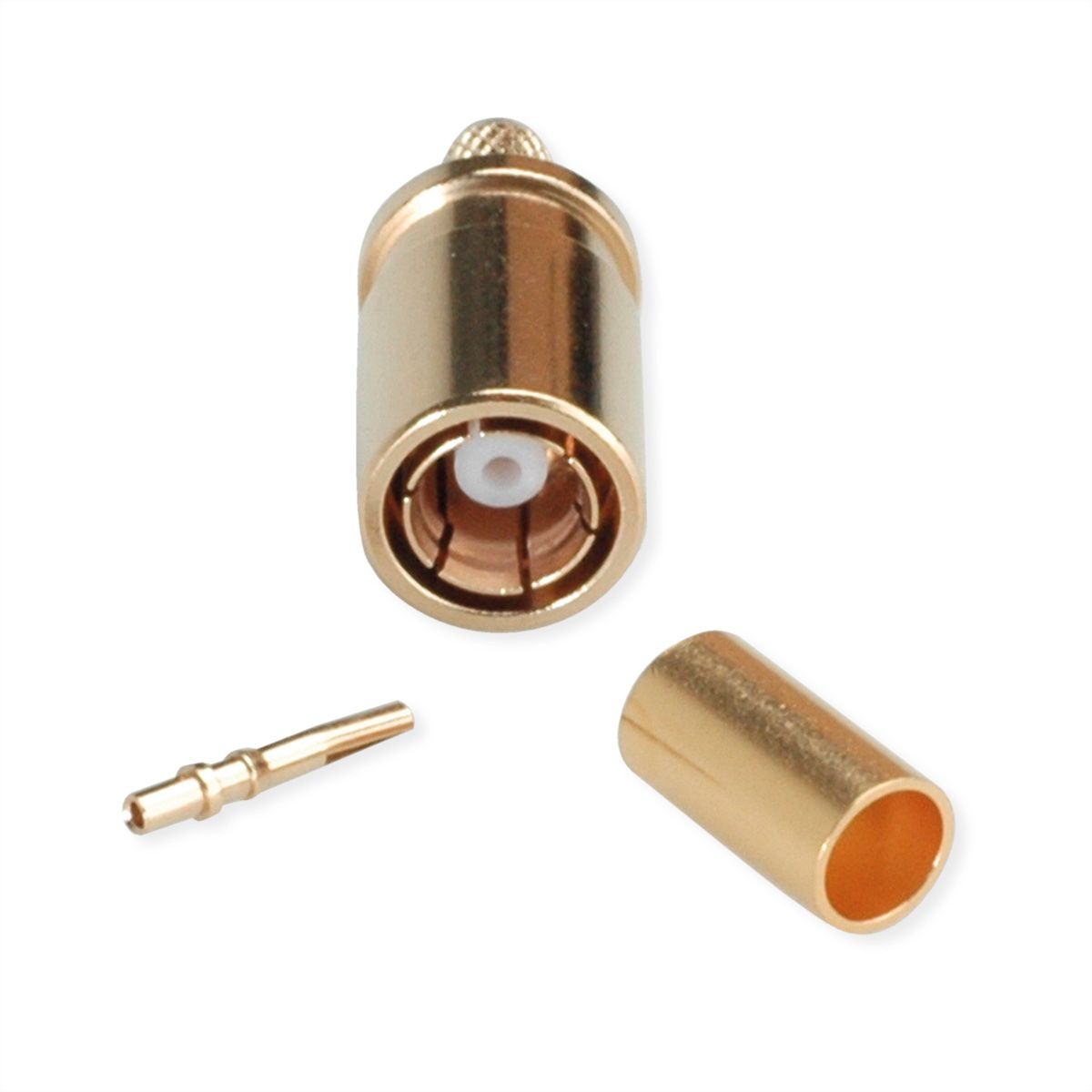

• Artikelbezeichnung: SMB Jck str cr/cr G7 Au (Alte Artikelnummer J01161A0691)
• Serie: SMB
• Kabelgruppe; Kabel: G7 (RG-316/U), RG-316/U, KX 22A, KX 3B, RG-174/U, RG-188A/U, MRC 100 Flex (0.48L/1.5 AF)
• Anmerkungen: crimp/crimp
• Oberfläche: Gold
• Montage: C4116

Elektrische Eigenschaften

• Durchgangswiderstand Innenleiter ≤ 5 mΩ
• Durchgangswiderstand Außenleiter ≤ 2,5 mΩ
• Isolationswiderstand ≥ 1 GΩ
• Spannungsfestigkeit 750 V / 50 Hz
• Wellenwiderstand 50 Ω

Spezifikationen

Hersteller	TELEGÄRTNER
Produktgruppe	Koaxialstecker
Produkttyp	SMB-Kabelbuchse Crimp
Farbe	goldfarben
Anzahl Ports	1
Seite 1 Typ des Anschlusses	SMB-Steckverbinder
Seite 1 Art des Anschlusses	Weiblich (Buchse)
Seite 2 Typ des Anschlusses	Crimpanschluss
Steckrichtung	gerade
Wellenwiderstand	50 Ohm
Frequenzbereich (max.)	4 GHz

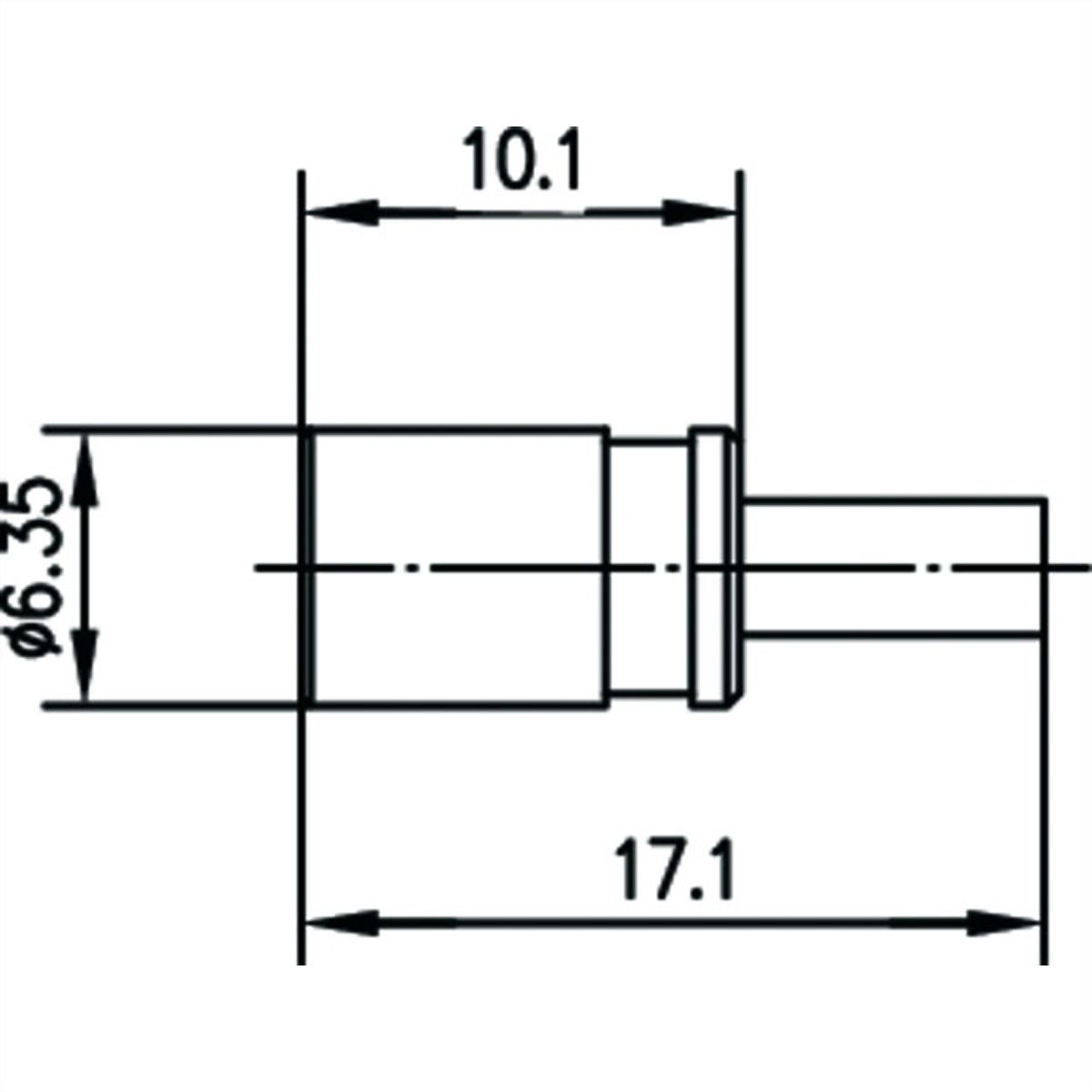

Höhe	6.35 mm
Breite	6.35 mm
Tiefe	17.1 mm
Gewicht	2.37 g
Verpackungshöhe	30 mm
Verpackungsbreite	70 mm
Verpackungstiefe	130 mm
Paketgewicht	0.022 kg

Downloads

Hersteller-Datenblatt - English (59,2 KB)

Download
