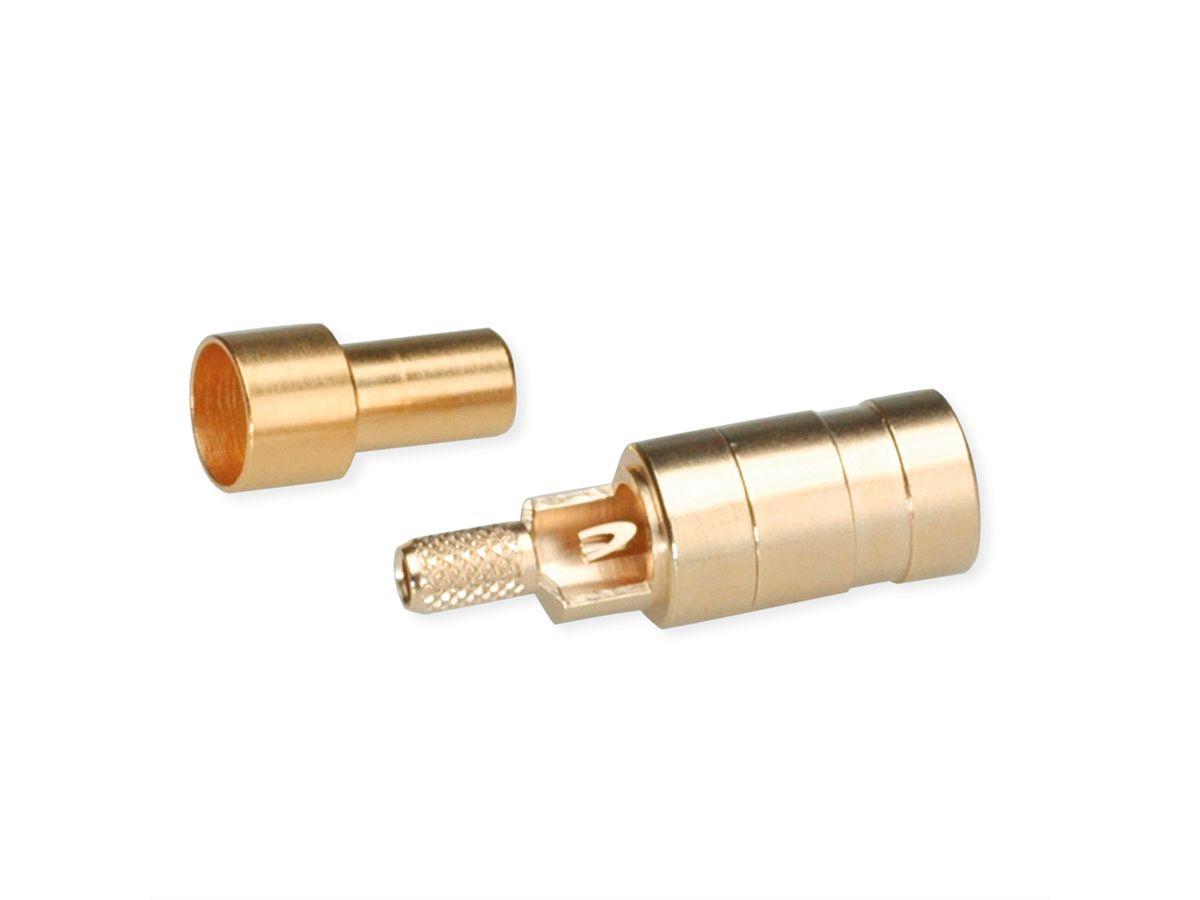

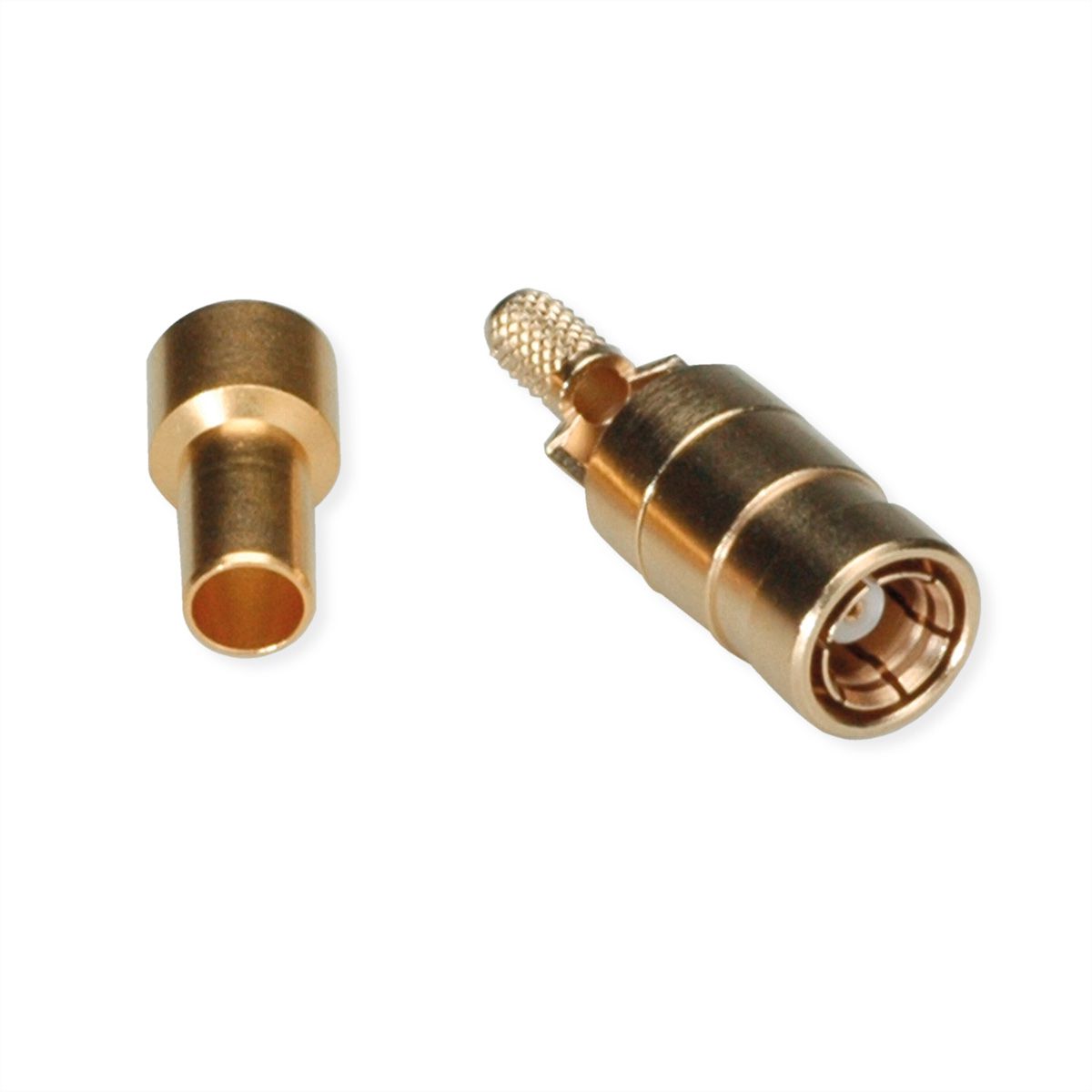

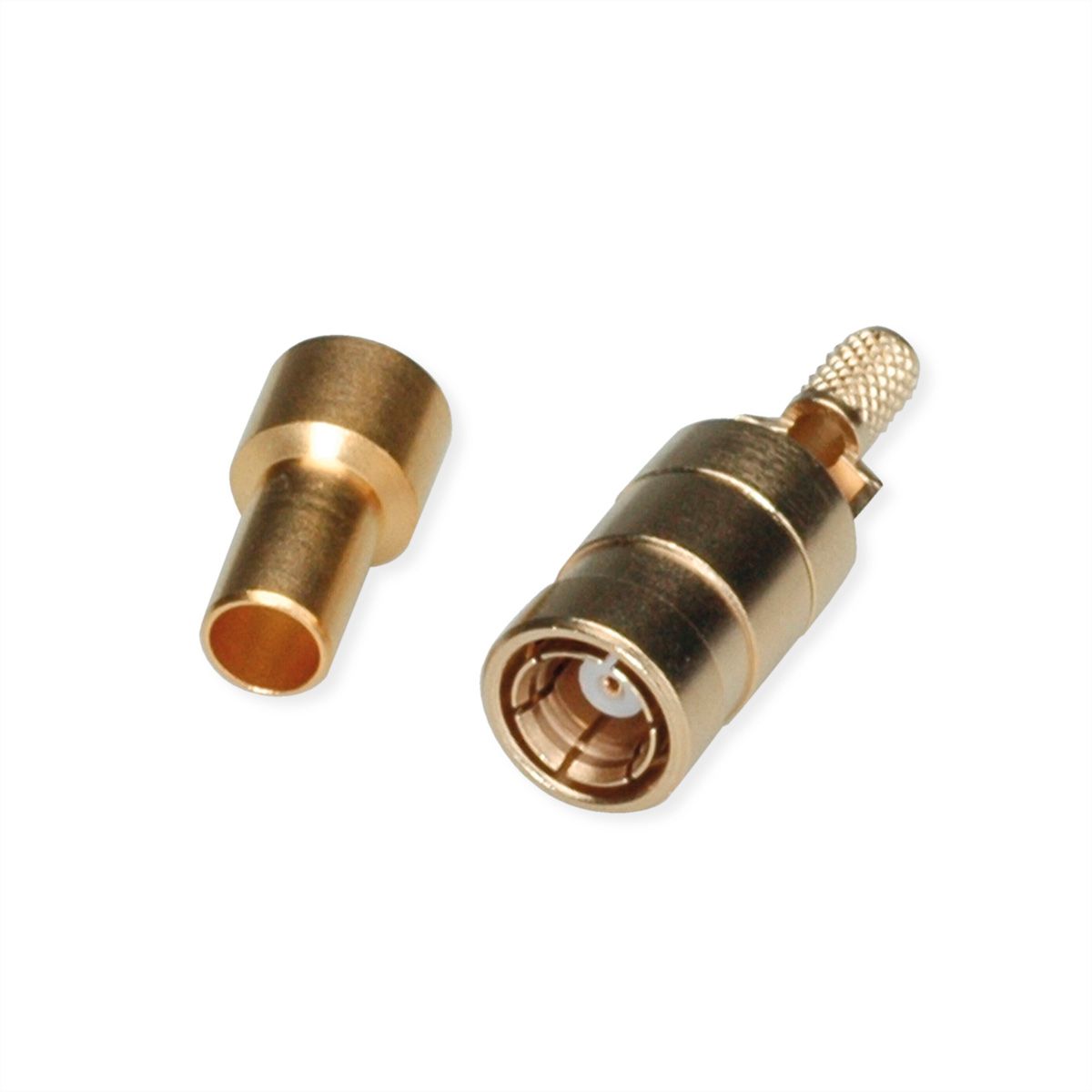

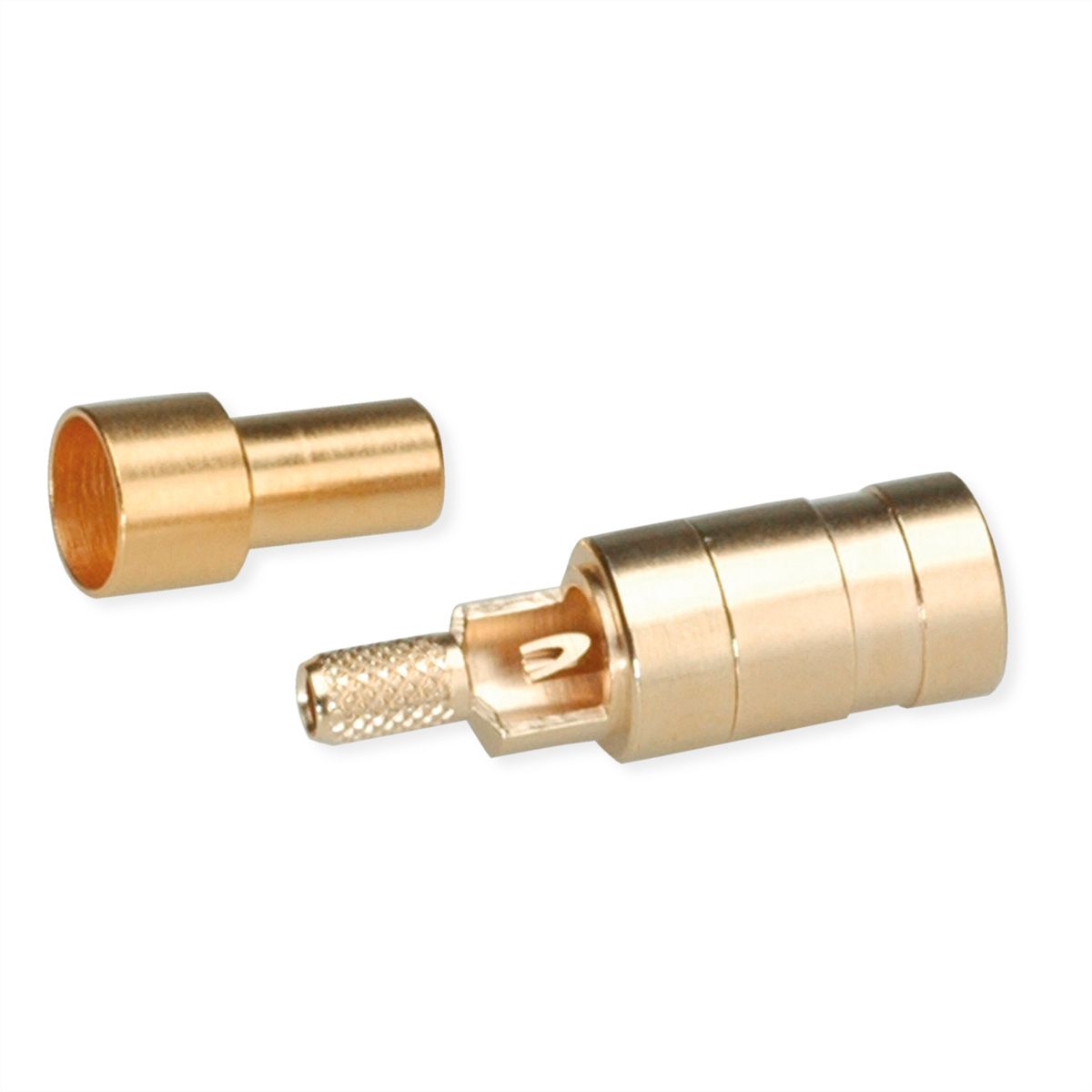

TELEGÄRTNER SMB-Buchse für RG-316/U, vergoldet, Löt-/Crimpanschluss

Art.-Nr. 21170452 Marke / Hersteller TELEGÄRTNER Herst.-Art.-Nr. 100024883 EAN 4018359371470 Paketgewicht 0,02 kg

TELEGÄRTNER SMB-Buchse für RG-316/U, vergoldet, Löt-/Crimpanschluss

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Verfügbar - innerhalb von 1-2 Tagen lieferbar

Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet

PDF herunterladen

Beschreibung

SMB-Steckverbinder haben Schnapptechnik, die eine schnelle aber sichere Verbindung gewährleistet und bis zu einer Frequenz von 4 GHz einsetzbar sind. Die Steckverbindungen haben einen Wellenwiderstand von 50 Ohm.

Artikelbezeichnung: SMB Jck str sd/cr G7 Au (Alte Artikelnummer J01161A0761)
Serie: SMB
Kabelgruppe; Kabel: G7 (RG-316/U), RG-316/U, KX 22A, KX 3B, RG-174/U, RG-188A/U, MRC 100 Flex (0.48L/1.5 AF)
Anmerkungen: löt/crimp
Oberfläche: Gold
Montage: C1003

Elektrische Eigenschaften

Durchgangswiderstand Innenleiter ≤ 5 mΩ
Durchgangswiderstand Außenleiter ≤ 2,5 mΩ
Isolationswiderstand ≥ 1 GΩ
Spannungsfestigkeit 750 V / 50 Hz
Wellenwiderstand 50 Ω

Spezifikationen

Hersteller: TELEGÄRTNER
Produktgruppe: Koaxialstecker
Produkttyp: SMB-Kabelbuchse Crimp
Farbe: goldfarben
Anzahl Ports: 1
Seite 1 Typ des Anschlusses: SMB-Steckverbinder
Seite 1 Art des Anschlusses: Weiblich (Buchse)
Seite 2 Typ des Anschlusses: Löt-/Crimpanschluss
Steckrichtung: gerade
Wellenwiderstand: 50 Ohm
Frequenzbereich (max.): 4 GHz
Betriebstemperatur min.: -55 °C
Betriebstemperatur max.: 120 °C

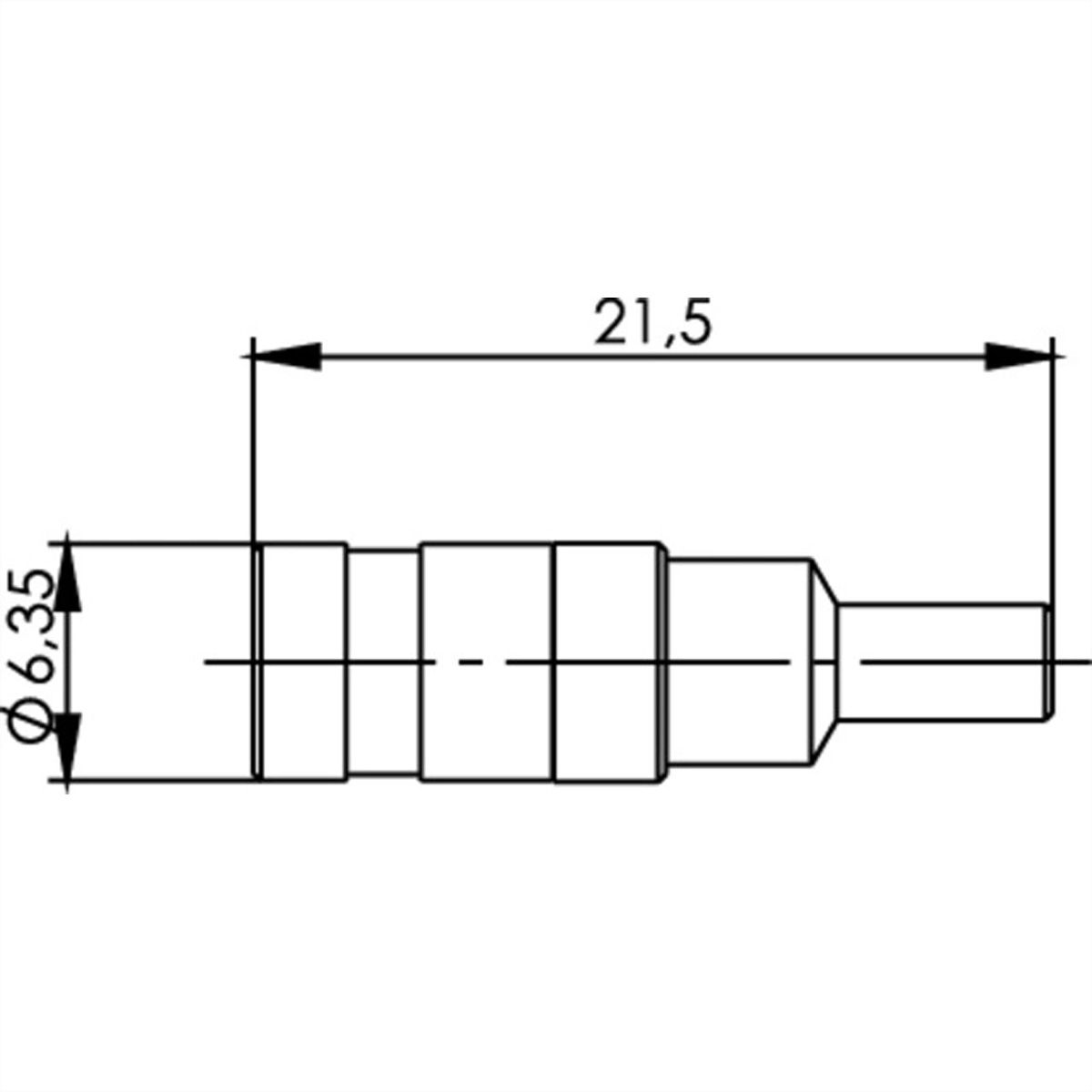

Höhe: 6.35 mm
Breite: 6.35 mm
Tiefe: 21.5 mm
Gewicht: 2.9 g
Verpackungshöhe: 20 mm
Verpackungsbreite: 80 mm
Verpackungstiefe: 140 mm
Paketgewicht: 0.02 kg

Downloads

Hersteller-Datenblatt - English (54,4 KB)

Die Produkte der Marke TELEGÄRTNER stehen für professionelle Verbindungstechnik.
