Beschreibung

Die Serie SMA umfasst sehr häufig verwendete koaxiale Steckverbindungen mit Schraubverschluss. Sie können je nach Ausführung bis zu einer Frequenz von 18 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 Ohm. SMA-Steckverbinder werden unter anderem im Mobilfunk, in Satelliten und in der Meßtechnik eingesetzt.

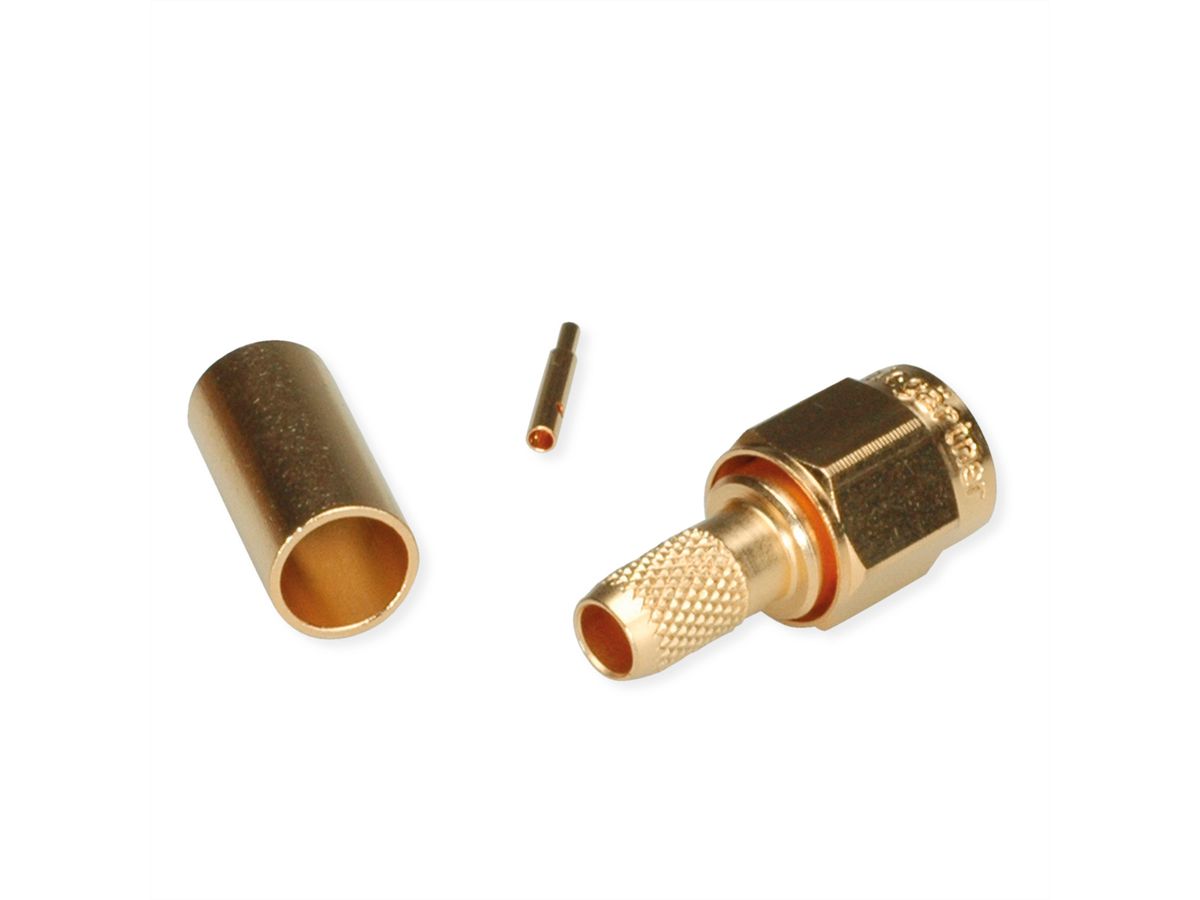

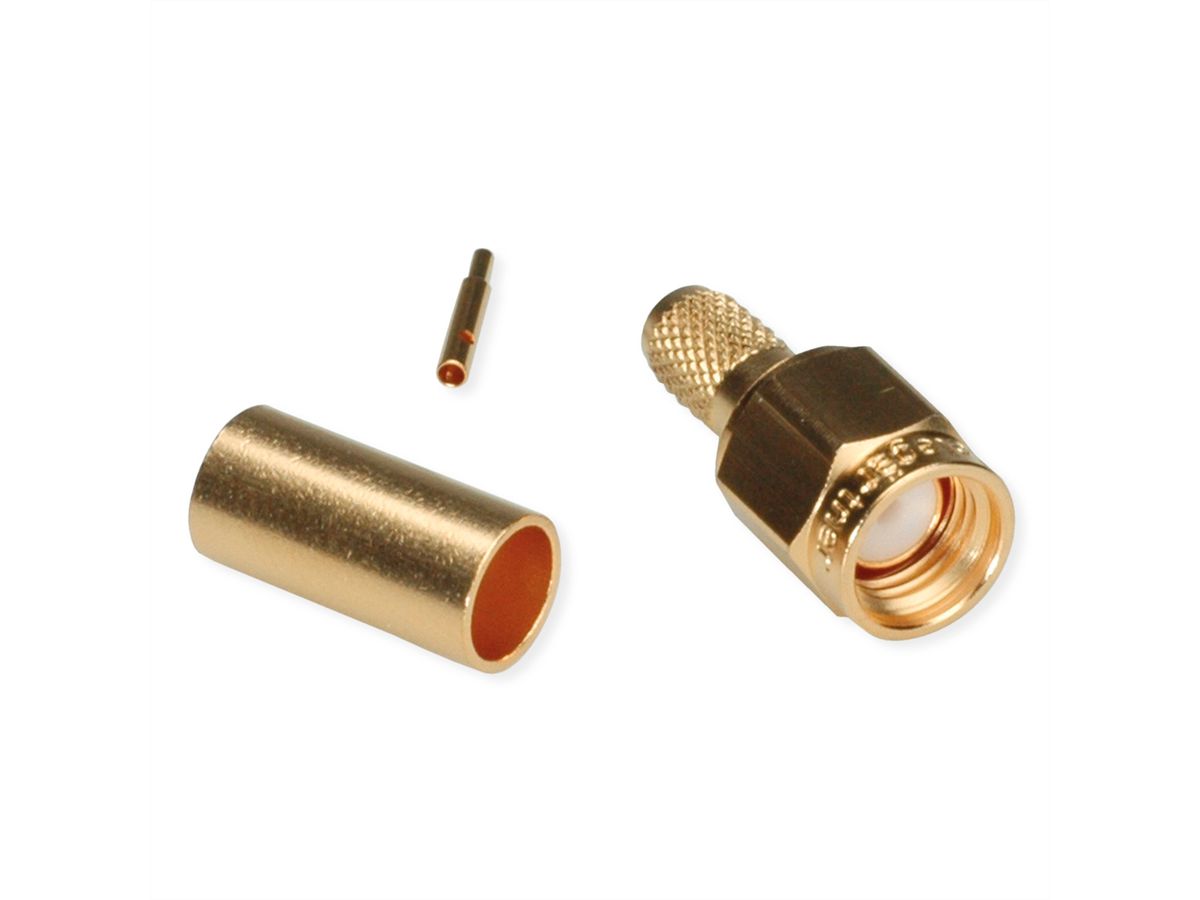

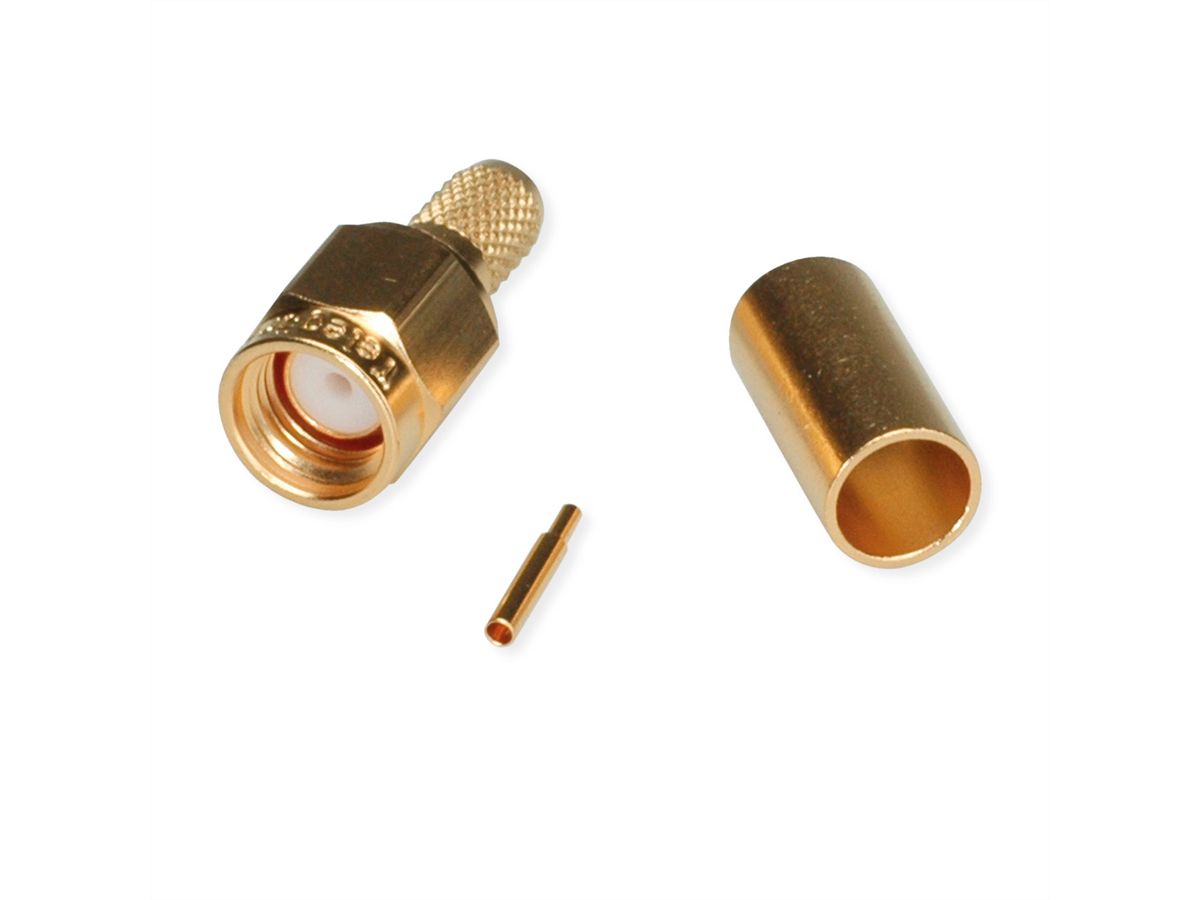

• Artikelbezeichnung: SMA Plg str sd/cr G1 Au (Alte Artikelnummer J01150A0041)
• Kabelgruppe; Kabel: G1 (RG-58C/U), RG-58C/U, 7806A, 9907, CNT-195, HPF 195, KX 15, LMR-195, WCX195
• Anmerkungen: löt/crimp
• Oberfläche: Gold

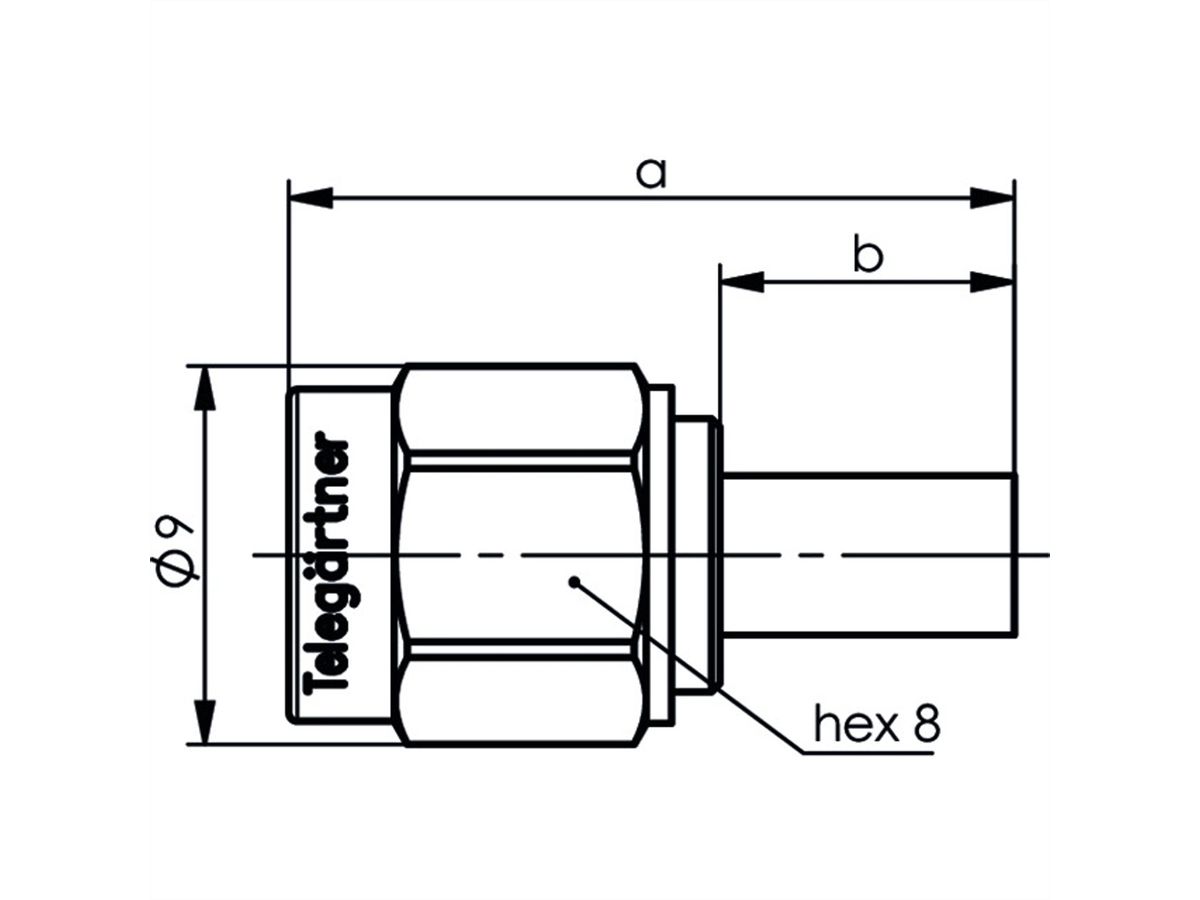

• Abmessungen: a=23.3, b=13
• Montage: C0105

Elektrische Eigenschaften

• Wellenwiderstand 50 Ω
• Spannungsfestigkeit 1 kV/50 Hz
• Betriebsspannung ≤ 335 V/50 Hz
• Durchgangswiderstand Innenleiter ≤ 3 mΩ
• Durchgangswiderstand Außenleiter ≤ 2 mΩ
• Isolationswiderstand ≥ 5 GΩ

Spezifikationen

Hersteller	TELEGÄRTNER
Produktgruppe	Koaxialstecker
Produkttyp	SMA-Kabelstecker Crimp
Farbe	goldfarben
Anzahl Ports	1
Seite 1 Typ des Anschlusses	SMA-Steckverbinder
Seite 1 Art des Anschlusses	Männlich (Stecker)
Seite 2 Typ des Anschlusses	Löt-/Crimpanschluss
Schutzart (IP Code)	IP68
Steckrichtung	gerade
Wellenwiderstand	50 Ohm
Höhe	9 mm
Breite	9 mm
Tiefe	23.3 mm
Gewicht	4 g
Verpackungshöhe	20 mm
Verpackungsbreite	80 mm
Verpackungstiefe	130 mm
Paketgewicht	0.022 kg

Downloads

Hersteller-Datenblatt - English (75,4 KB)

Download
