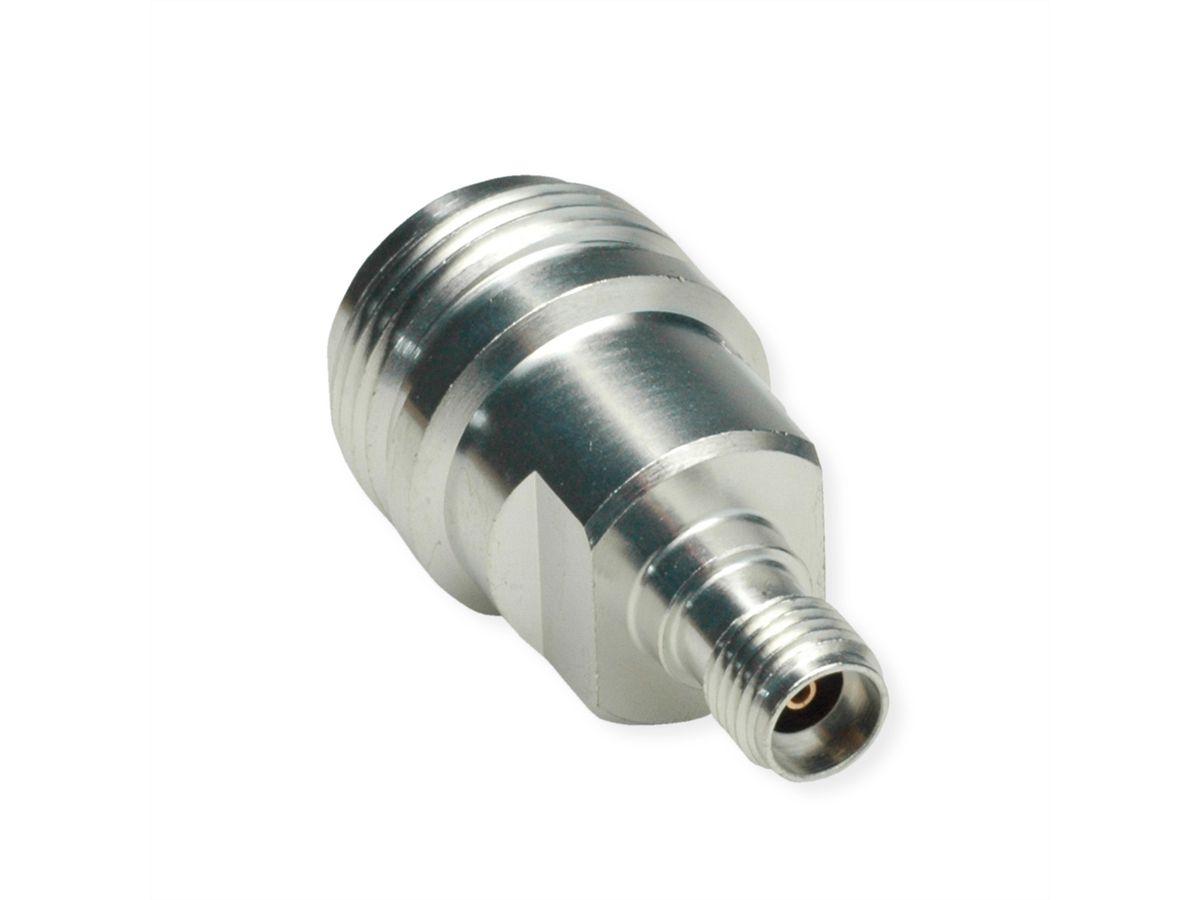

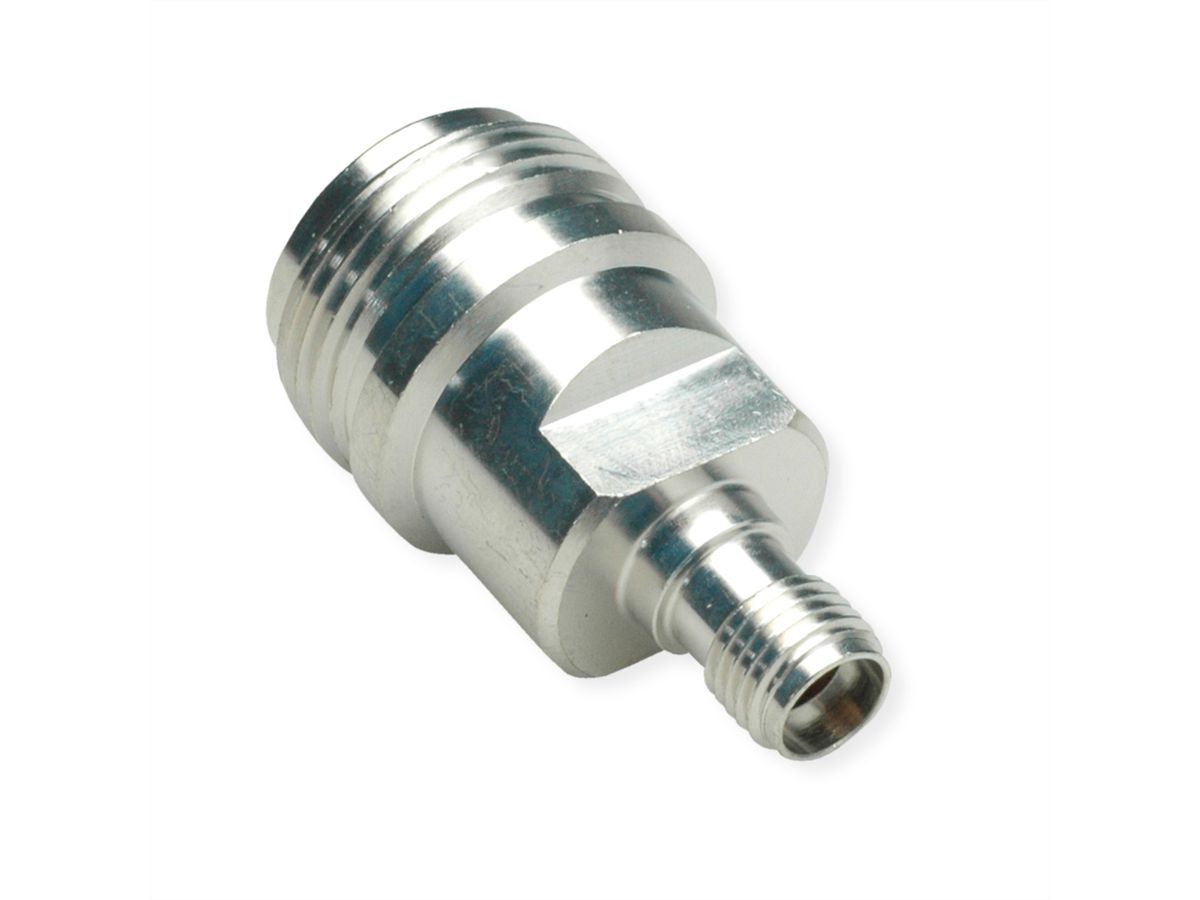

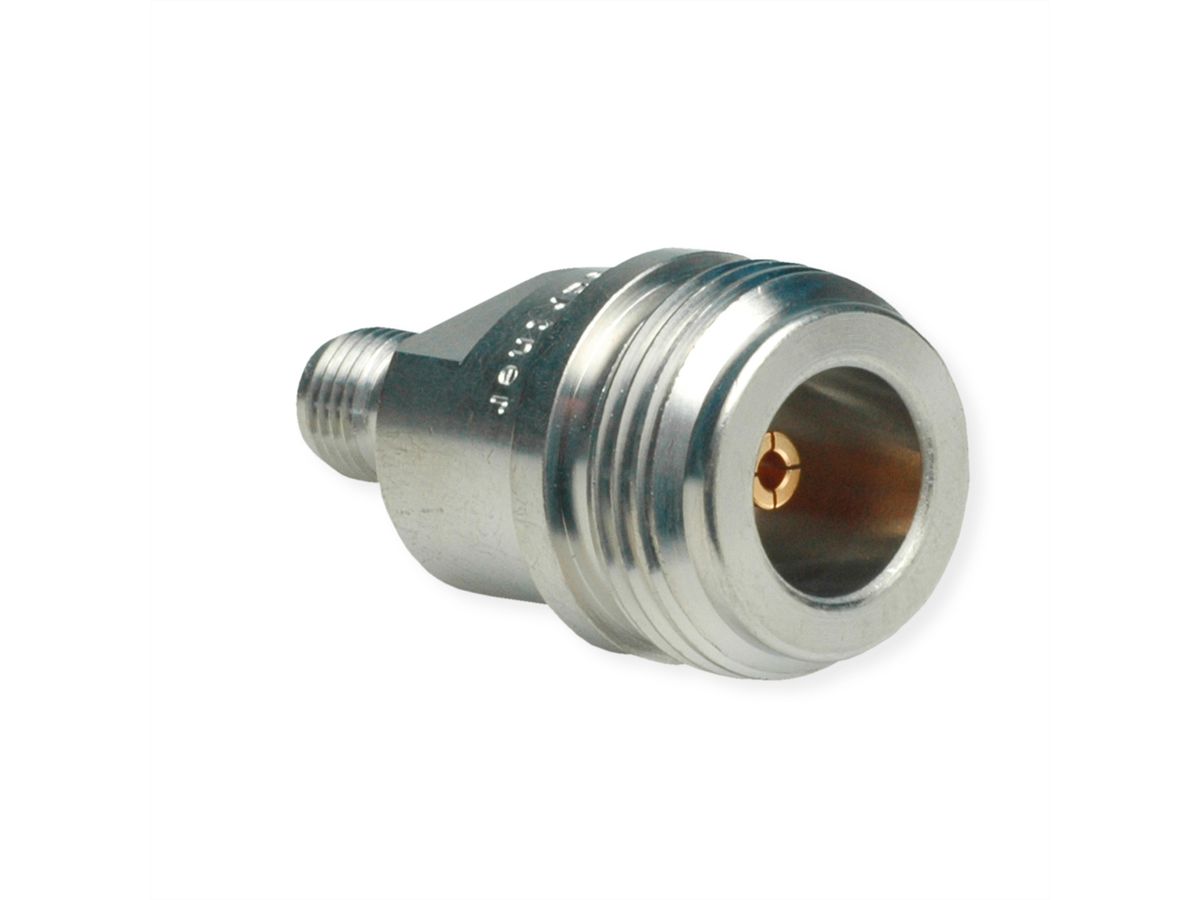

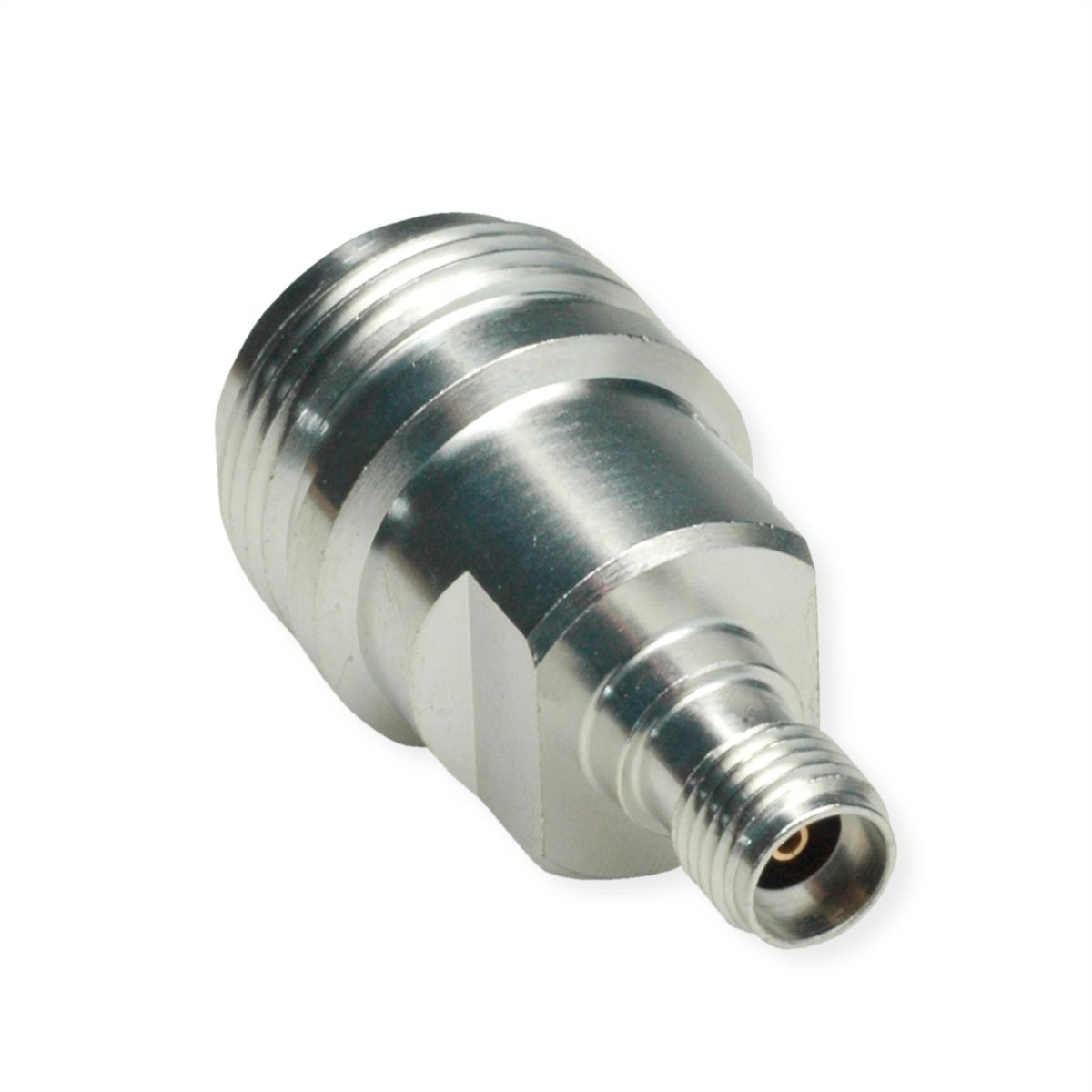

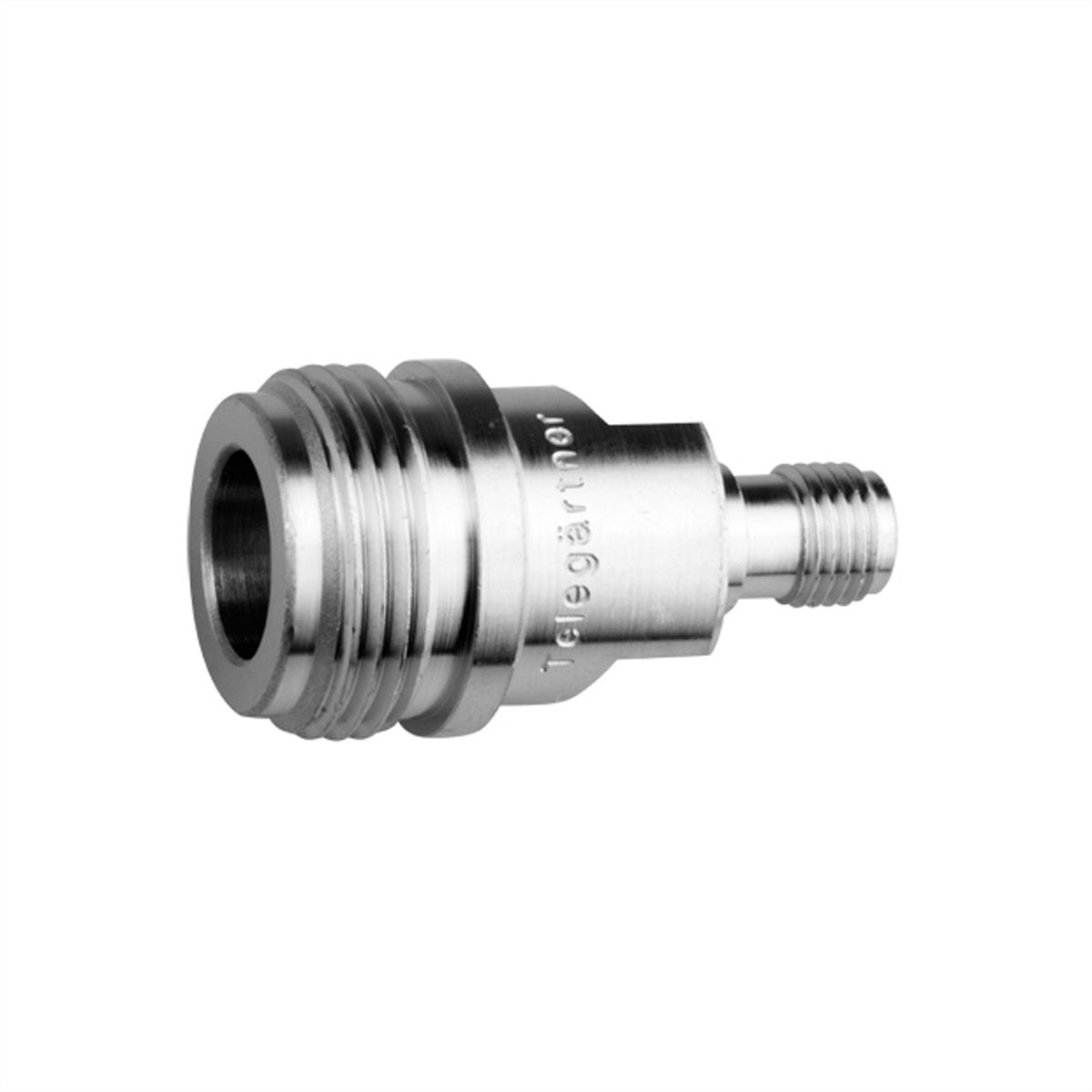

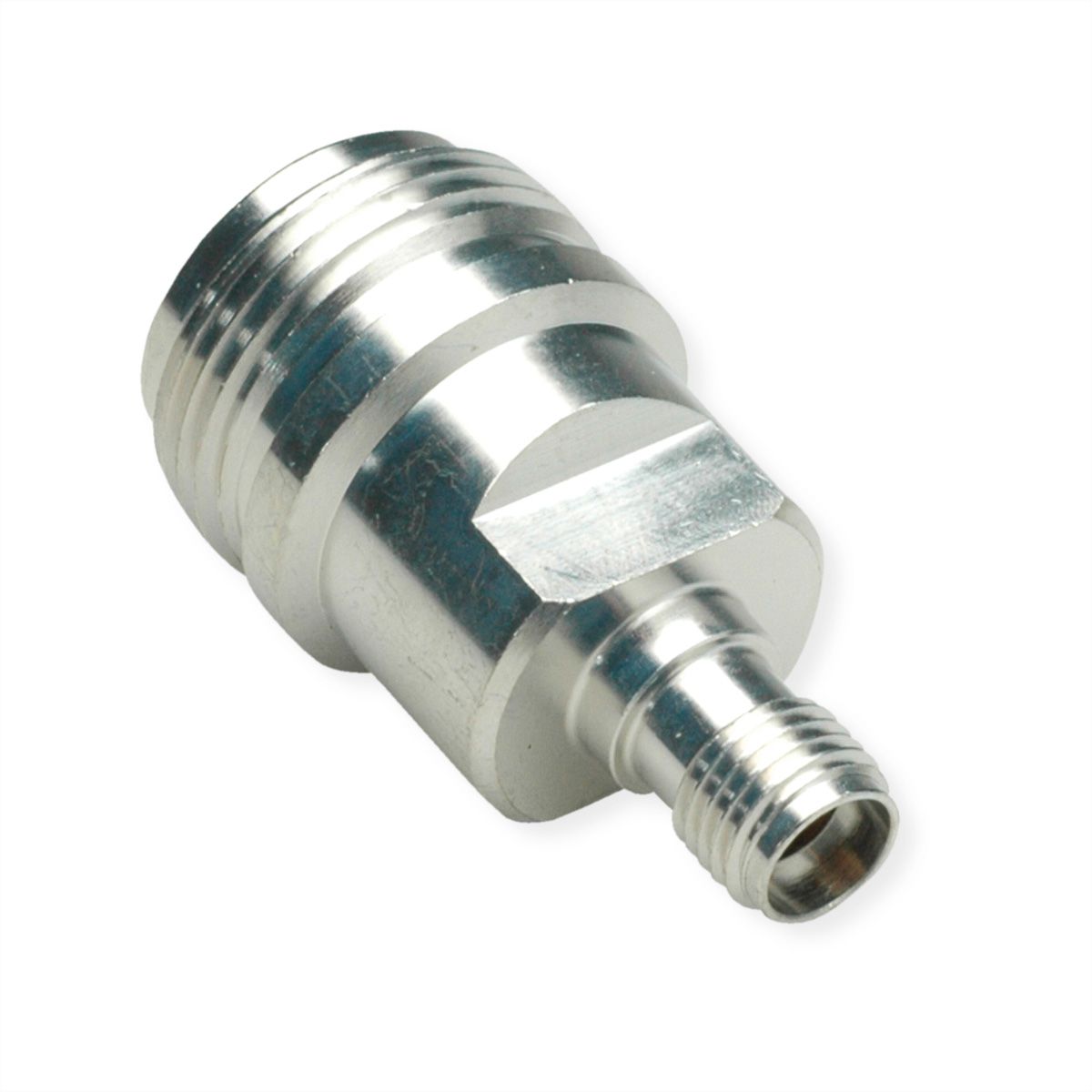

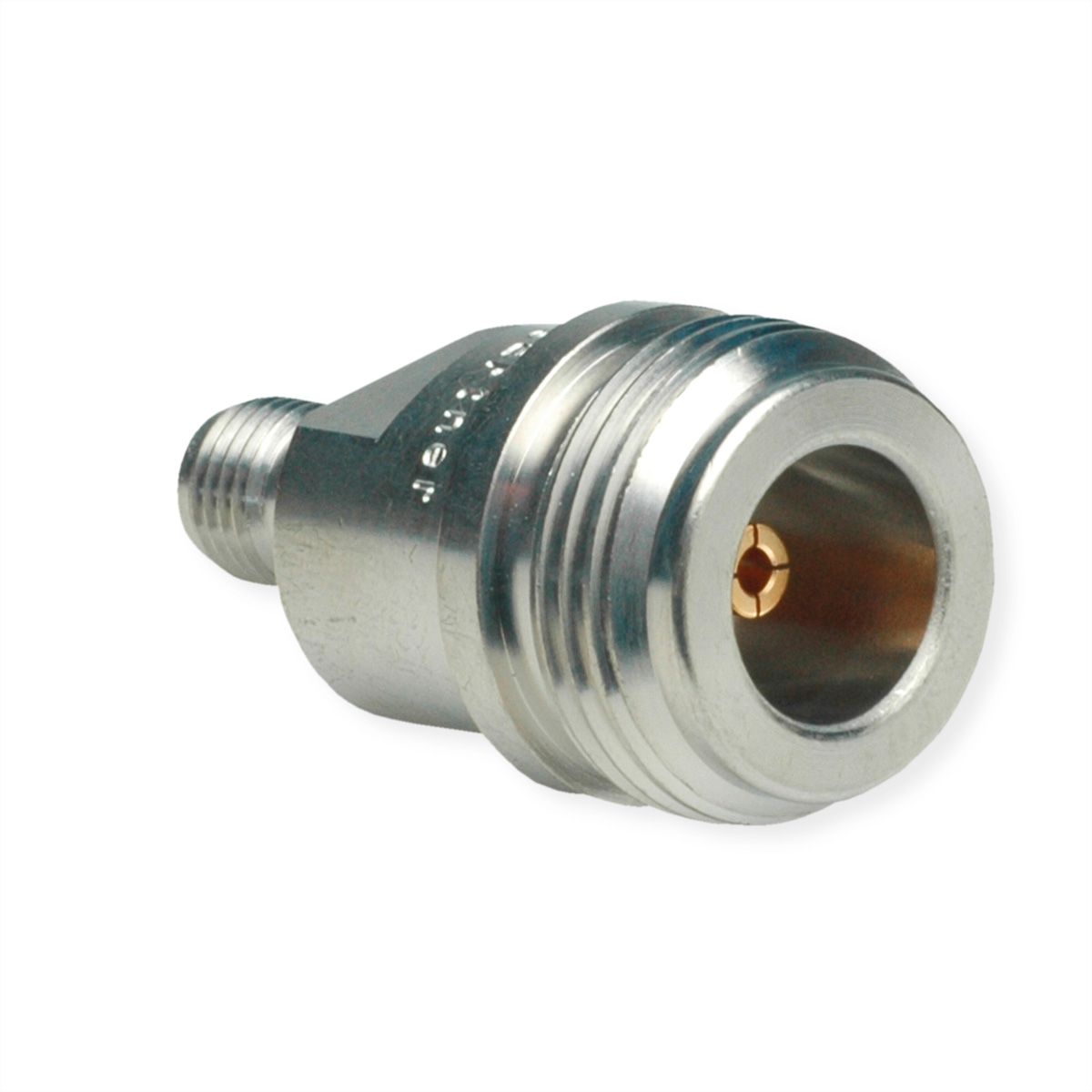

TELEGÄRTNER Adapter N-Buchse / SMA-Buchse

Art.-Nr. 21170487 Marke / Hersteller TELEGÄRTNER Herst.-Art.-Nr. 100024202 EAN 4018359398927 Paketgewicht 0,012 kg
TELEGÄRTNER
Neuheiten

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Verfügbar - innerhalb von 1-2 Tagen lieferbar
Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet
PDF herunterladen

Beschreibung

Die Serie N umfasst weit verbreitete koaxiale Steckverbindungen mittlerer Baugröße. Sie verfügen über eine Schraubverbindung und sind im Steckgesicht wasserdicht. Der Wellenwiderstand beträgt 50 Ω. Die Steckverbinder der Serie N sind vibrationsfest und werden in der Signal- und Datenübertragung eingesetzt. N-Steckverbinder eignen sich besonders für koaxiale Verbindungen zur Übertragung mittlerer Leistungen bei hohen Frequenzen.

  • Artikelbezeichnung: Adapt str Nf - SMAf (Alte Artikelnummer J01027B0017)
  • Ausführung: N (f) / SMA (f)
  • Max. Frequenz: 11 GHz
  • Rückflussdämpfung: typ.: 1 GHz: -35 dB; 2 GHz: -33 dB; 6 GHz: -26 dB; 11 GHz: -20 dB
  • Anmerkungen: IP68
  • Steckzyklen: ≥ 500
Leistungsmerkmale:
  • Plug-&-Play-Prinzip: Direkt anschließbar und einsatzbereit
  • Geeignet für Innen- und Außenanwendungen
  • Hervorragende Übertragungseigenschaften
  • Geeignet für Mobilfunkanwendungen und DAS (Distributed Antenna Systems)
  • BOS-Funk/TETRA - Behördenfunk/Terrestrial Trunked Radio
  • PMR - Private/Professional Mobile Radio
  • GSM/2G - Global System for Mobile Communications
  • UMTS/3G - Universal Mobile Telecommunications System
  • WLAN - Wireless Local Area Network
  • LTE/4G - Long Term Evolution
  • 5G - New Radio
  • Private/Campus Netzwerke

Spezifikationen

Hersteller
TELEGÄRTNER
Produktgruppe
Koaxialstecker
Produkttyp
N auf SMA Adapter
Farbe
silberfarben
Anzahl Ports
1
Seite 1 Typ des Anschlusses
N-Steckverbinder
Seite 1 Art des Anschlusses
Weiblich (Buchse)
Seite 2 Typ des Anschlusses
SMA-Steckverbinder
Seite 2 Art des Anschlusses
Weiblich (Buchse)
Schutzart (IP Code)
IP68
Steckrichtung
gerade
Frequenzbereich (max.)
11 GHz
Betriebstemperatur min.
-40 °C
Betriebstemperatur max.
85 °C

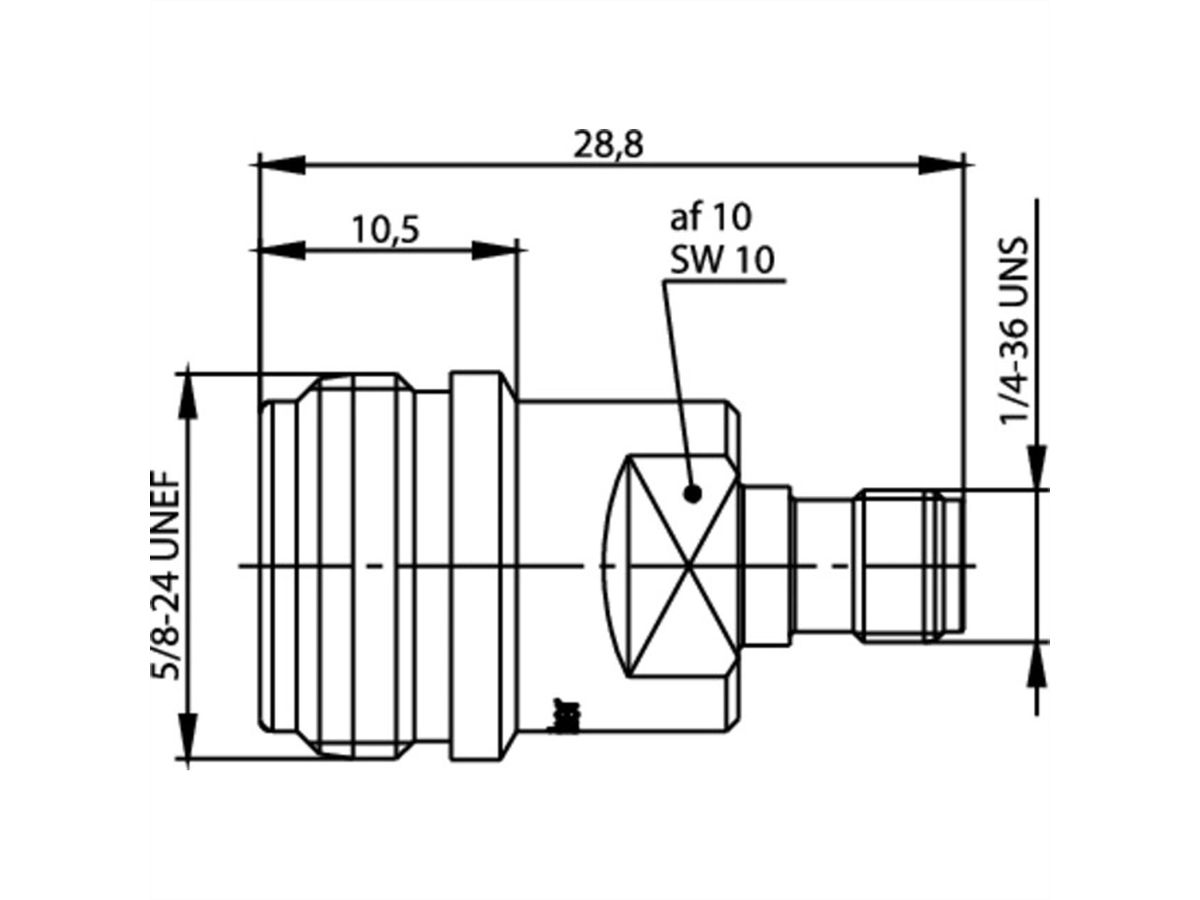

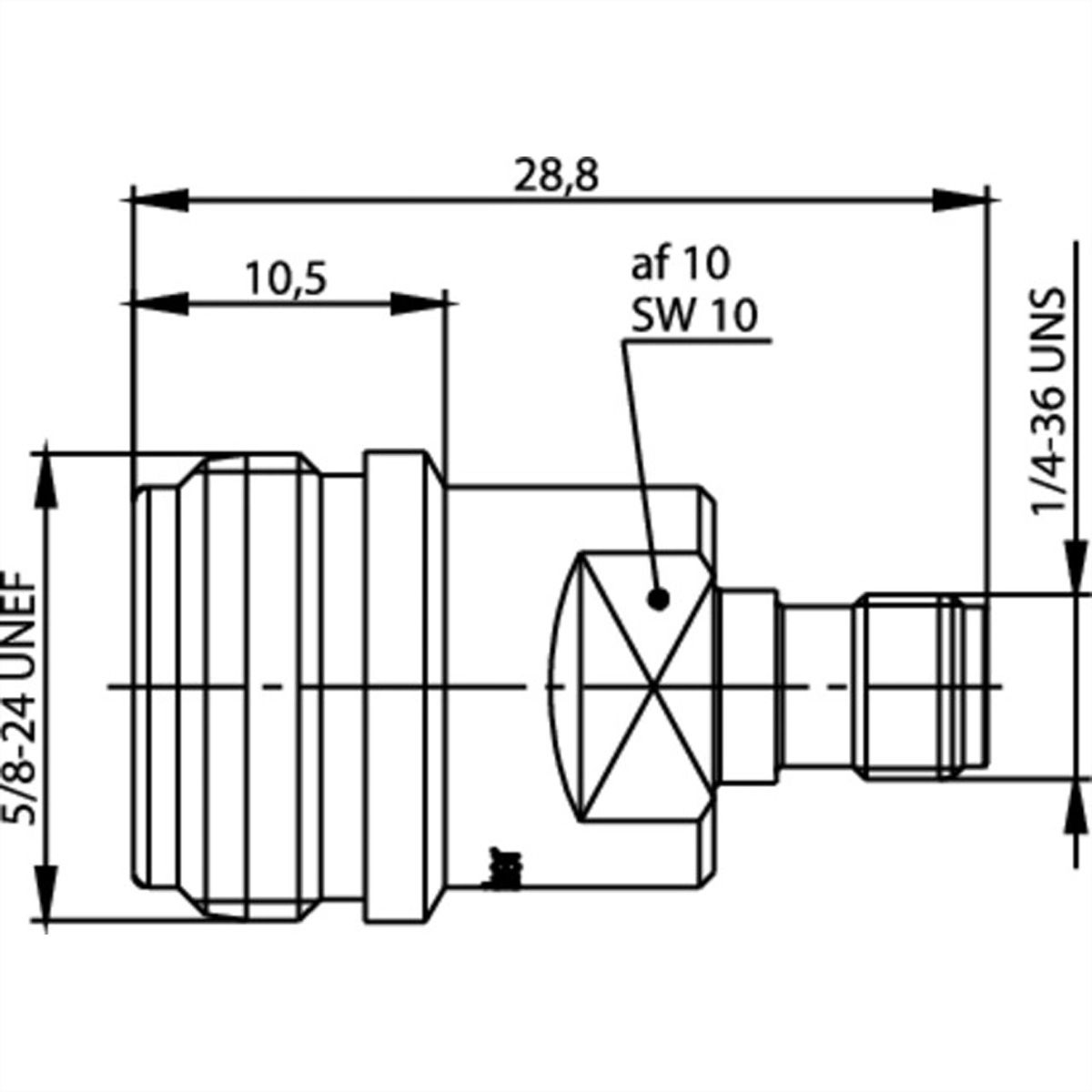

Höhe
15.9 mm
Breite
15.9 mm
Tiefe
28.8 mm
Gewicht
21.35 g
Verpackungshöhe
30 mm
Verpackungsbreite
20 mm
Verpackungstiefe
20 mm
Paketgewicht
0.012 kg
