SCHROFF Steckbaugruppen mit Aushebegriff in Trapezform, Typ 2 - SBGR TR-GR 6HE 12TE

Art.-Nr. 26152026 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 20817873 Paketgewicht 0,2 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 12.08.2026
PDF herunterladen

Beschreibung

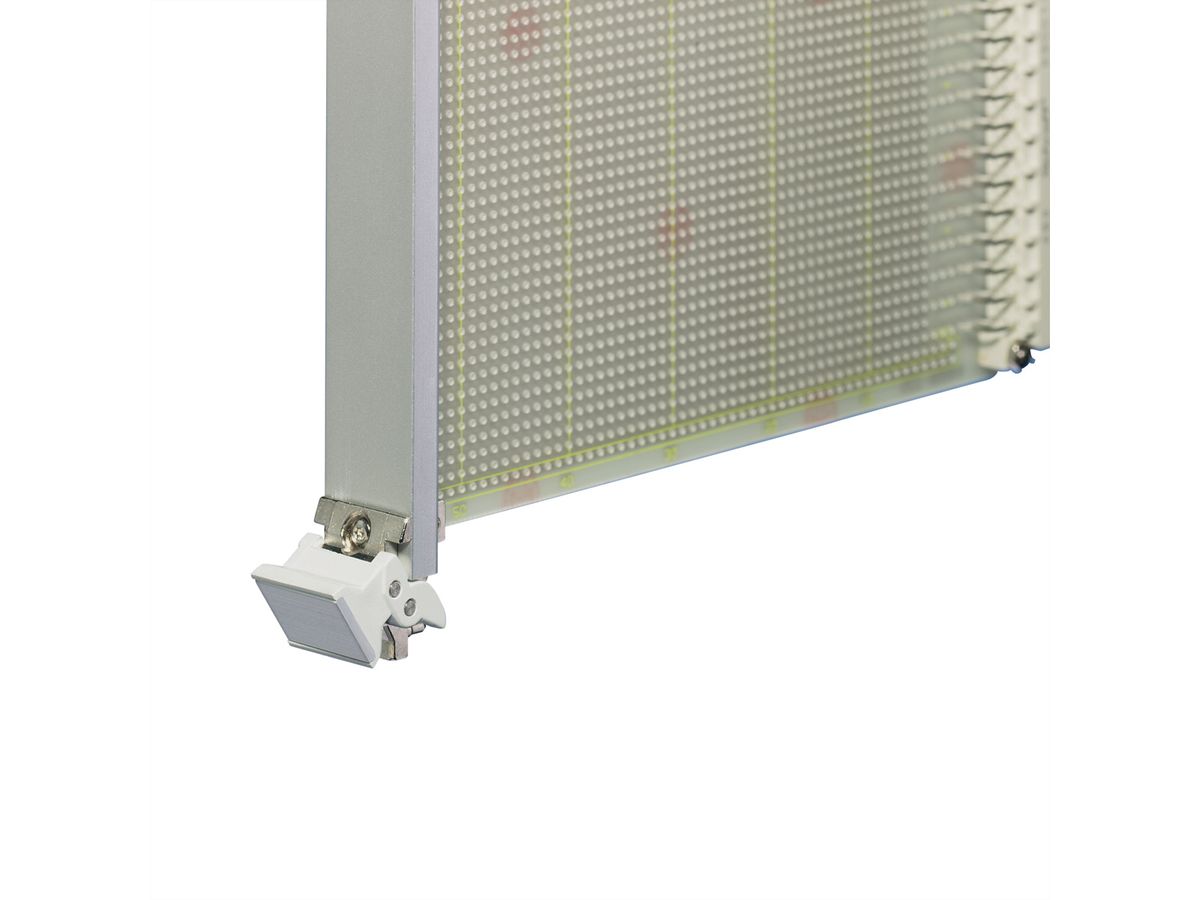

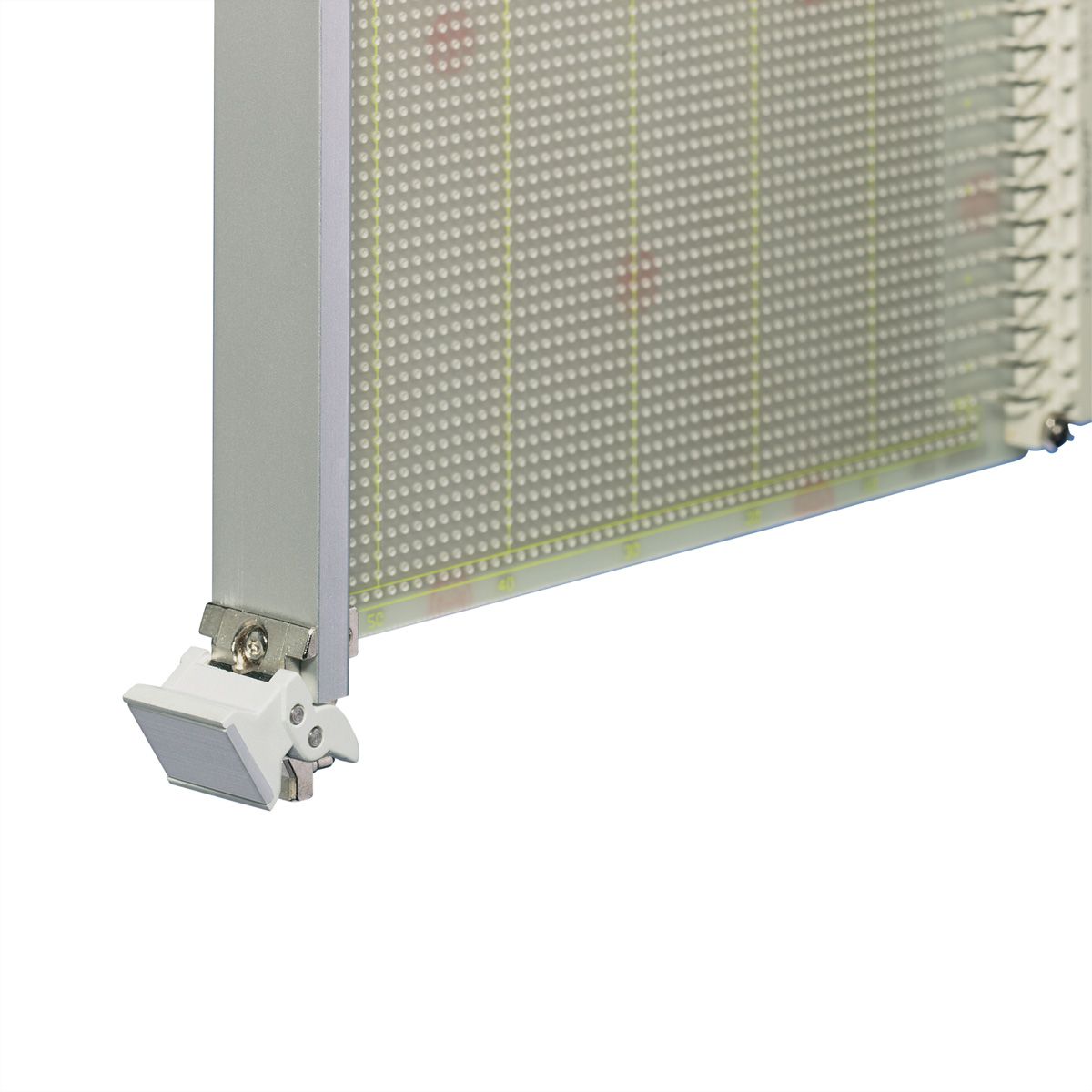

Steckbaugruppen-Bausatz mit Aushebegriff Typ 2, ungeschirmt, grau, 6 HE, 12 TE

PIU2 6U 12HP EXT HDL

Ungeschirmt

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Steckbaugruppen
Höheneinheiten
6 HE
Breiteneinheiten
12 TE
Höhe
261.8 mm
Breite
60.6 mm
Verpackungshöhe
0 mm
Verpackungsbreite
0 mm
Verpackungstiefe
0 mm
Paketgewicht
0.2 kg

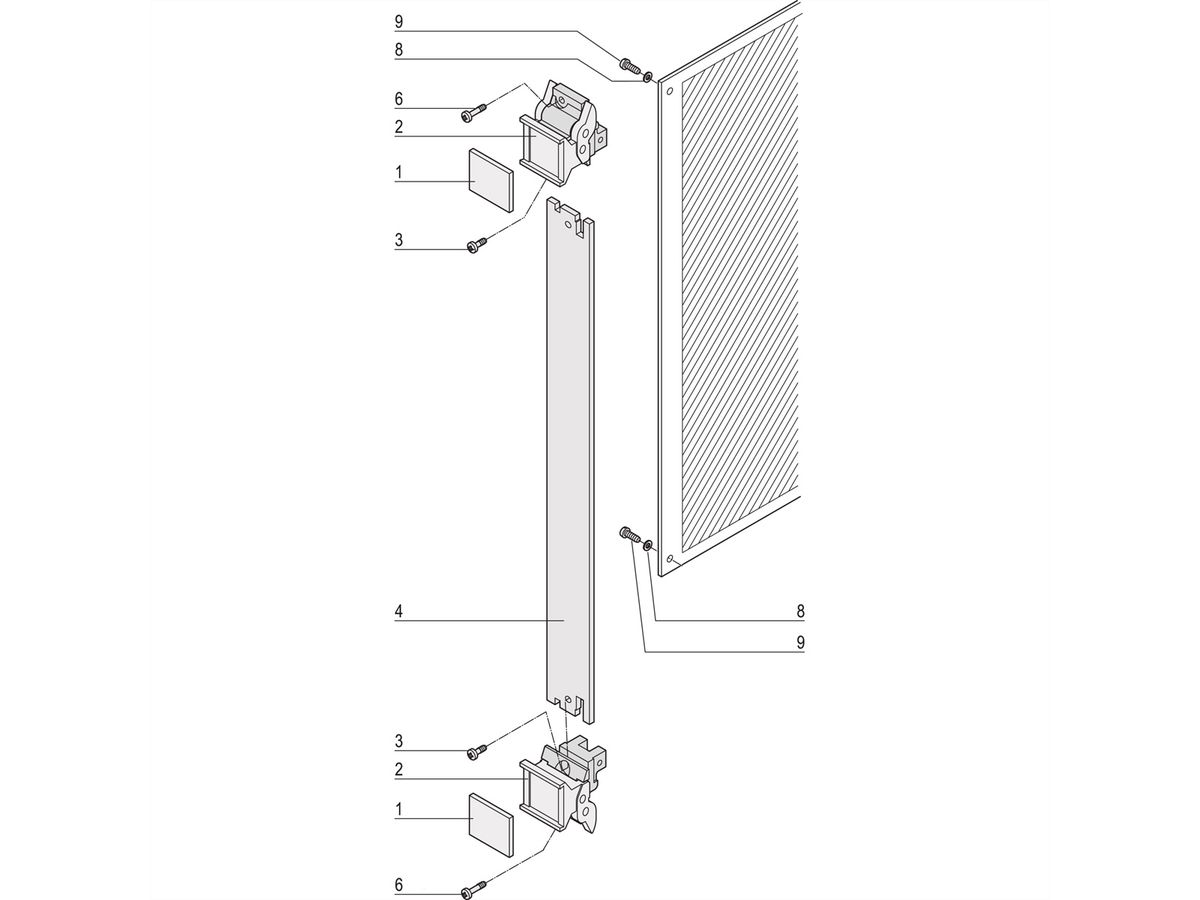

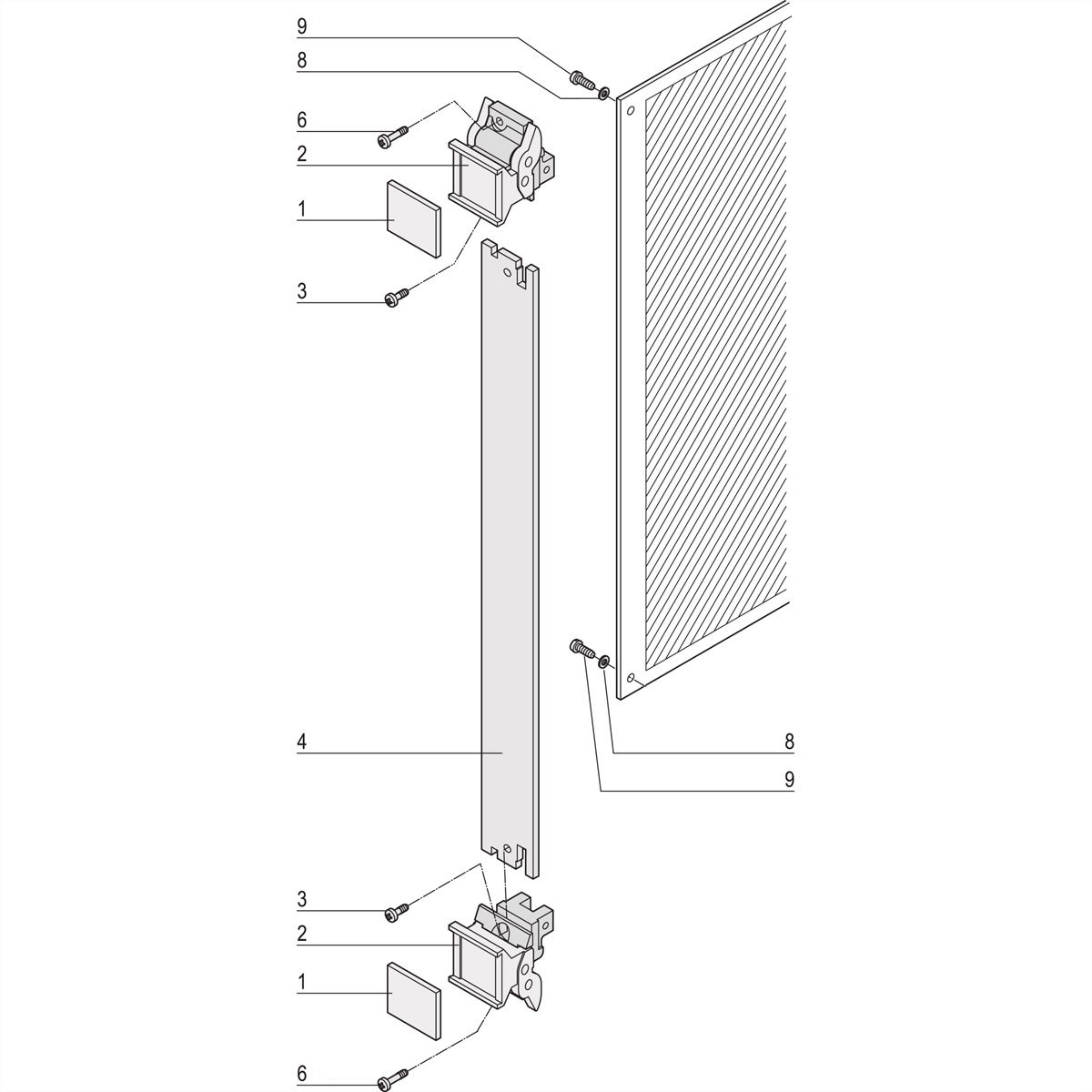

Lieferumfang (Bausatz):
Pos.1 (2x):
Beschriftungsplatte, Al, 1,5 mm, eloxiert, Schnittkanten blank
Pos.2 (2x):
Aushebegriff in Trapezform, Typ 2, Hebel: PPE, lichtgrau, RAL 7035, Knoten: Zn-Druckguss, verzinkt
Pos.3 (2x):
Flachkopfschraube M2,5 x 6, vernickelt
Pos.4 (1x):
Frontplatte, Al, 2,5 mm Frontseite: eloxiert, Rückseite: farbpassiviert
Pos.6a 6b (4 4x):
Halsschraube mit Kreuzschlitz M2,5 x 12,3, St, vernickelt Halsschraube mit Kreuzschlitz M2,5 x 11, St, vernikkelt
Pos.7 (2x):
Nippel, PA, grau
Pos.8 (2x):
Unterlegscheibe A 2,7, DIN 125
Pos.9 (2x):
Linsenkopfschraube mit Torx, M2,5 x 6, St, vernickelt

Downloads

Hersteller-Datenblatt - Deutsch (646,9 KB) Hersteller-Datenblatt - English (646,1 KB) Weitere PDF-Daten - Benutzeranleitung - Deutsch (186,9 KB)



Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.

Mehr über SCHROFF
