SCHROFF Steckbaugruppen mit Aushebegriff in Trapezform, Typ 2 - SBGR TR-GR 3HE 8TE

Art.-Nr. 26152017 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 20817864 Paketgewicht 0,091 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 12.08.2026
PDF herunterladen

Beschreibung

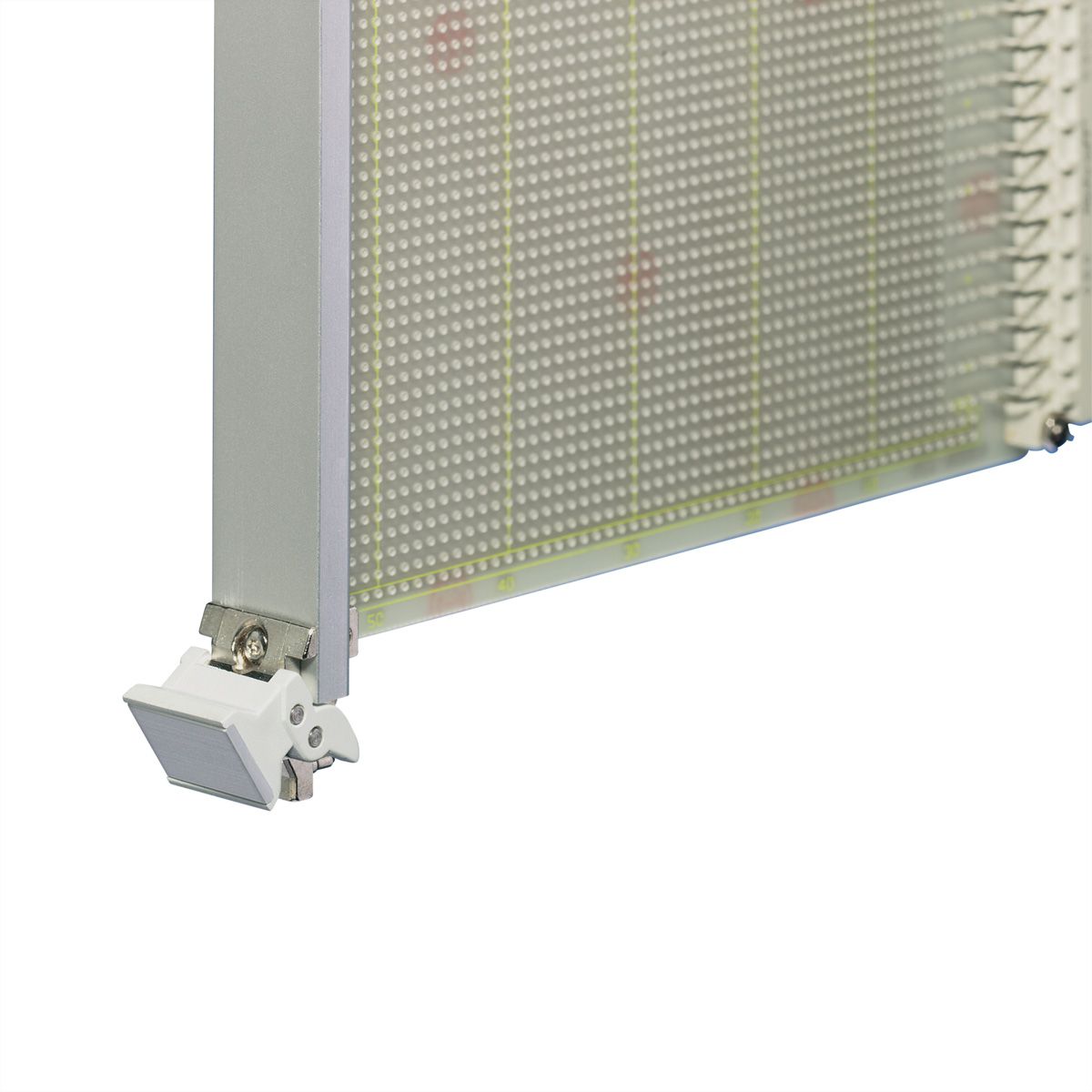

Steckbaugruppen-Bausatz mit Aushebegriff Typ 2, ungeschirmt, grau, 3 HE, 8 TE

PIU2 3U 8HP EXT HDL

Ungeschirmt

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Steckbaugruppen
Höheneinheiten
3 HE
Breiteneinheiten
8 TE
Höhe
128.4 mm
Breite
40.3 mm
Verpackungshöhe
20 mm
Verpackungsbreite
100 mm
Verpackungstiefe
160 mm
Paketgewicht
0.091 kg

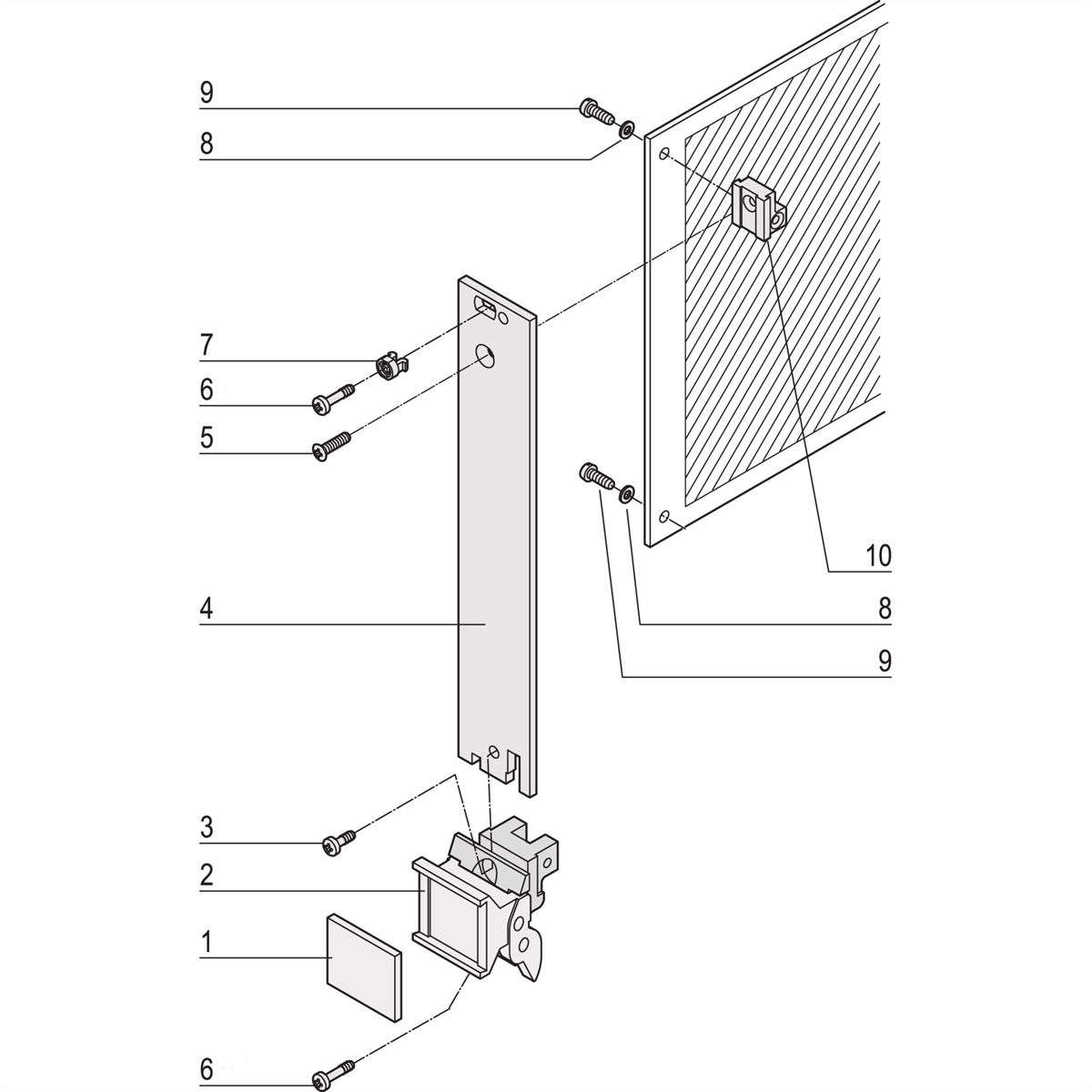

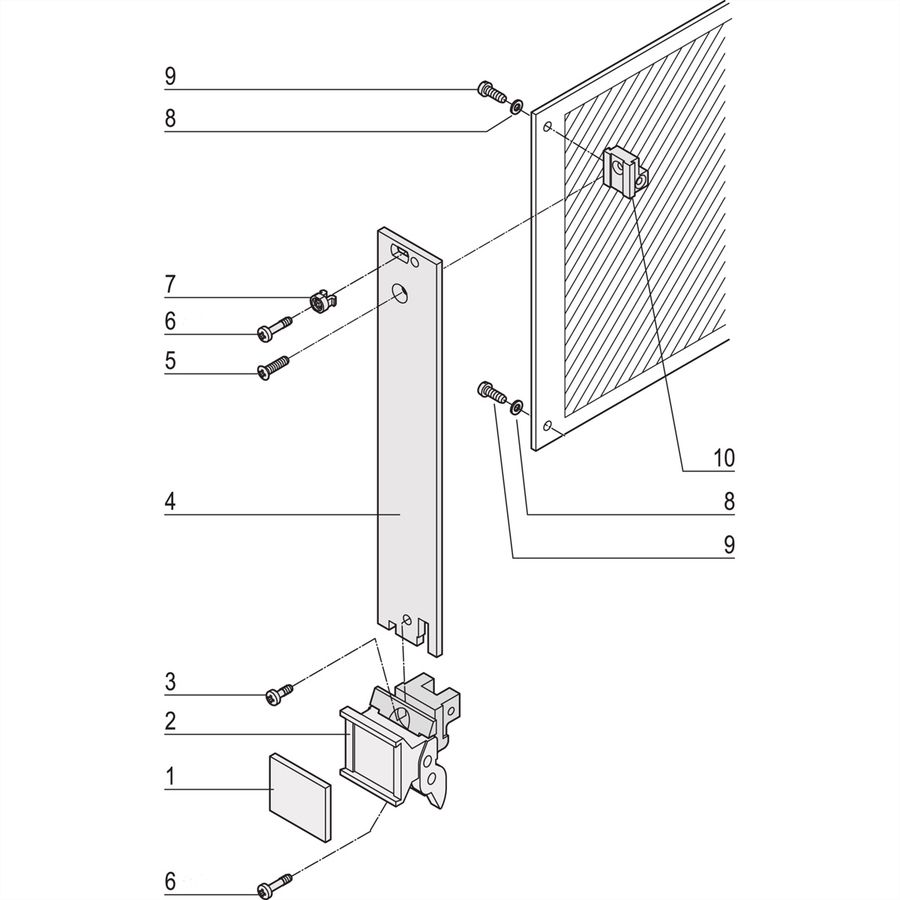

Lieferumfang (Bausatz):
Pos.1 (1x):
Beschriftungsplatte, Al, 1,5 mm, eloxiert, Schnittkanten blank
Pos.2 (1x):
Aushebegriff in Trapezform, Typ 2, Hebel: PPE, lichtgrau, RAL 7035, Knoten: Zn-Druckguss, verzinkt
Pos.3 (1x):
Flachkopfschraube M2,5 x 6, vernickelt
Pos.4 (1x):
Frontplatte, Al, 2,5 mm Frontseite: eloxiert, Rückseite: farbpassiviert
Pos.5 (1x):
Linsenkopfschraube mit Kreuzschlitz M2,5 x 8, St, vernickelt
Pos.6a 6b (4 4x):
Halsschraube mit Kreuzschlitz M2,5 x 12,3, St, vernickelt Halsschraube mit Kreuzschlitz M2,5 x 11, St, vernikkelt
Pos.7 (3x):
Nippel, PA, grau
Pos.8 (2x):
Unterlegscheibe A 2,7, DIN 125
Pos.9 (2x):
Linsenkopfschraube mit Torx, M2,5 x 6, St, vernickelt
Pos.10 (1x):
Leiterplattenhalter, Zn-Druckguss

Downloads

Hersteller-Datenblatt - Deutsch (701,9 KB) Hersteller-Datenblatt - English (701,2 KB) Weitere PDF-Daten - Benutzeranleitung - Deutsch (186,9 KB)



Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
