SCHROFF Steckbaugruppen mit Aushebegriff in Trapezform - Frontplatte ungeschirmt - STECKBAUGRUPPE 6HE 8TE EL/C

Art.-Nr. 26151925 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 20817452 EAN 4036088059490 Paketgewicht 0,1 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 12.08.2026
PDF herunterladen

Beschreibung

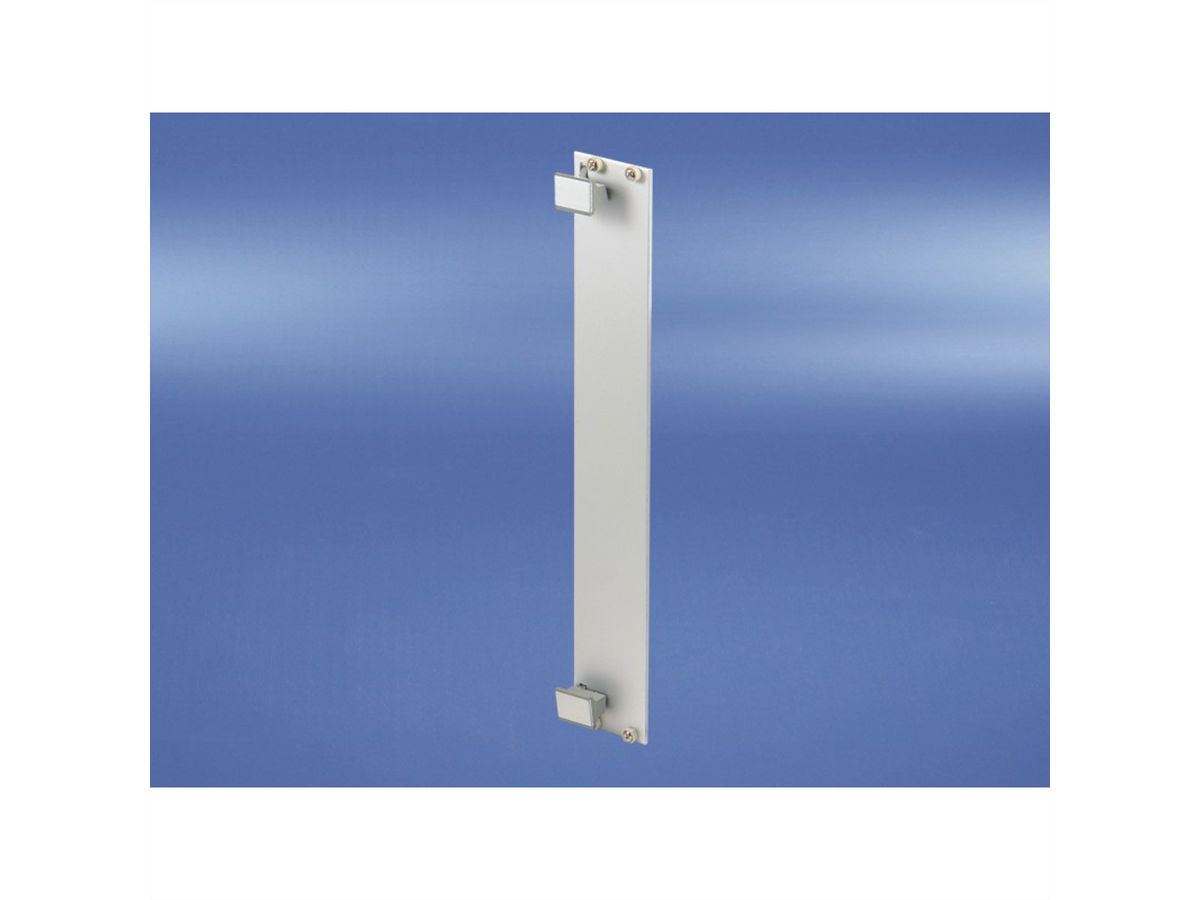

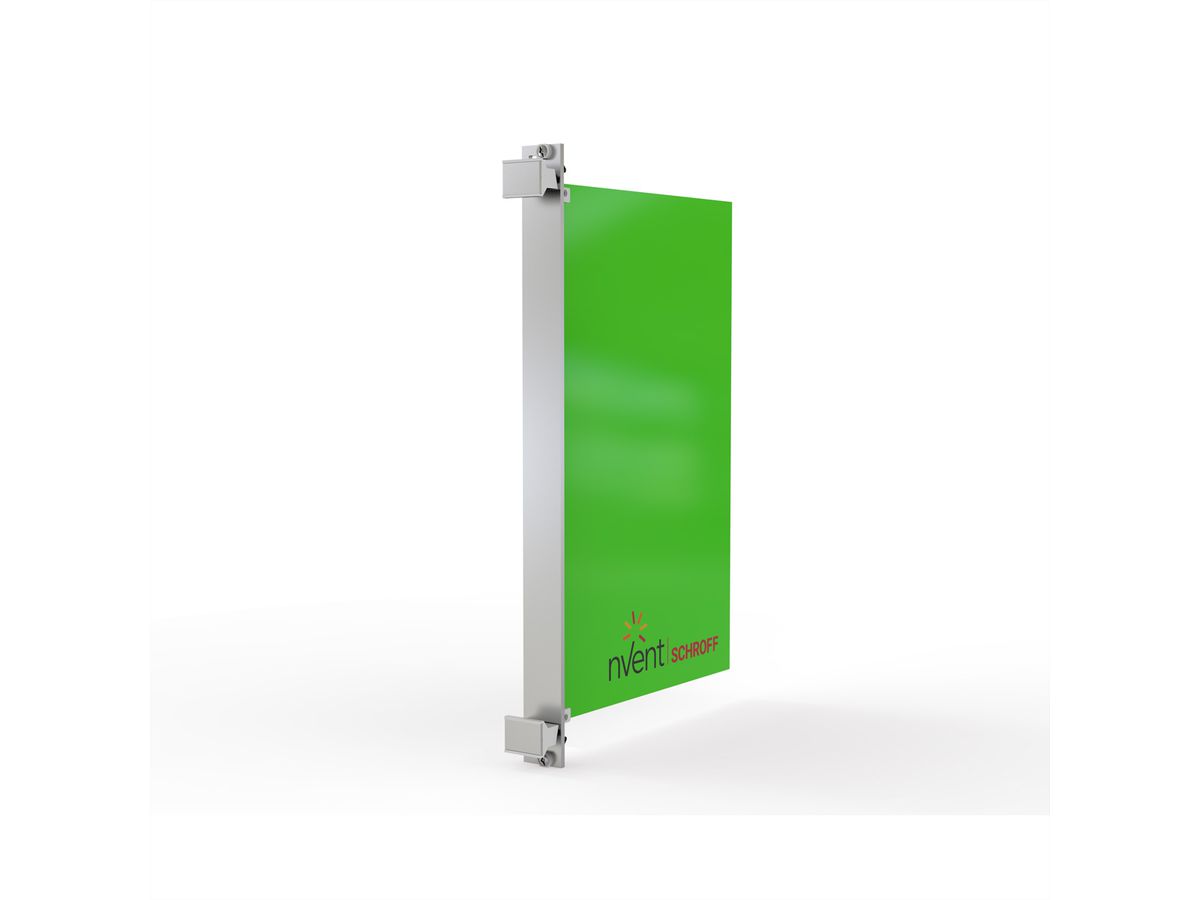

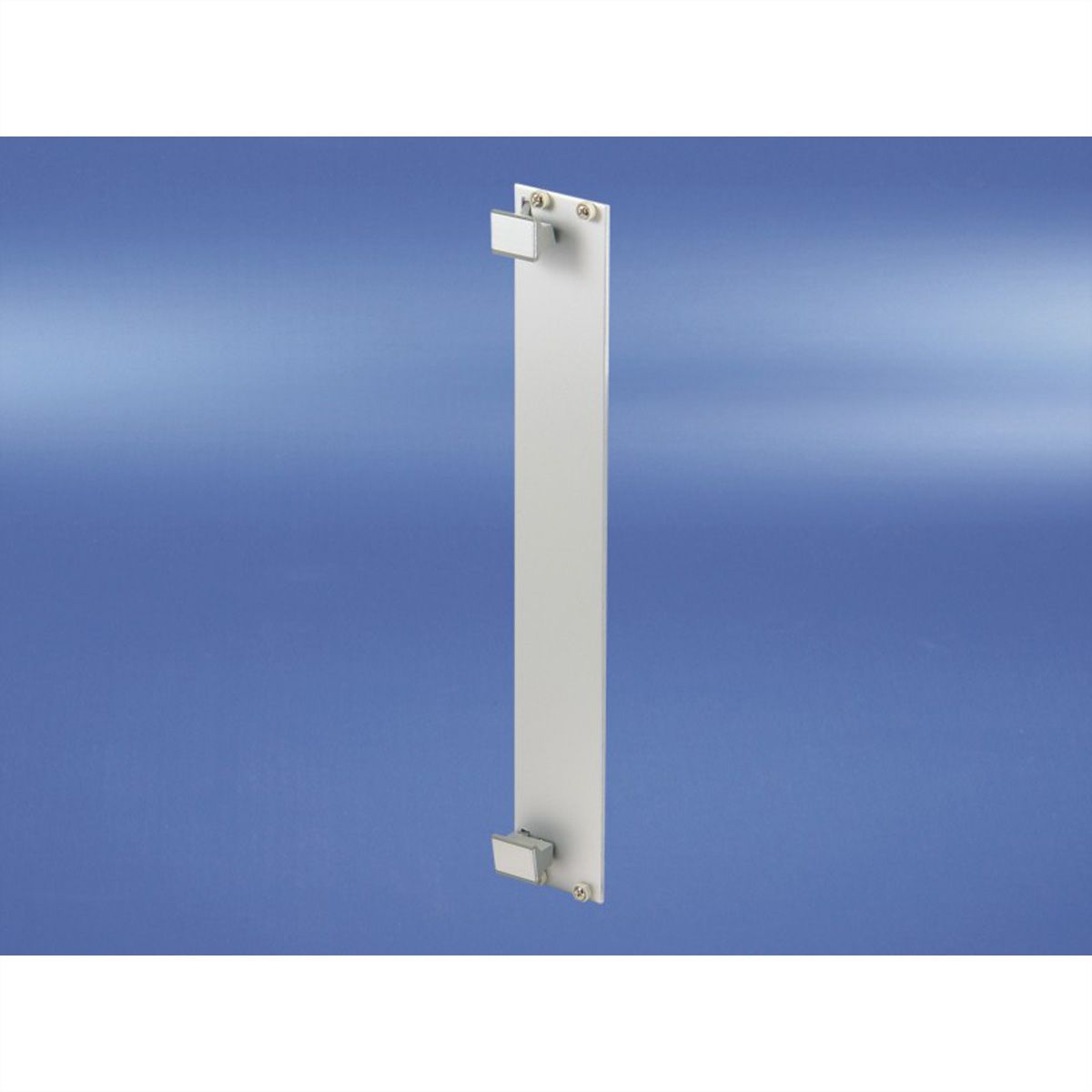

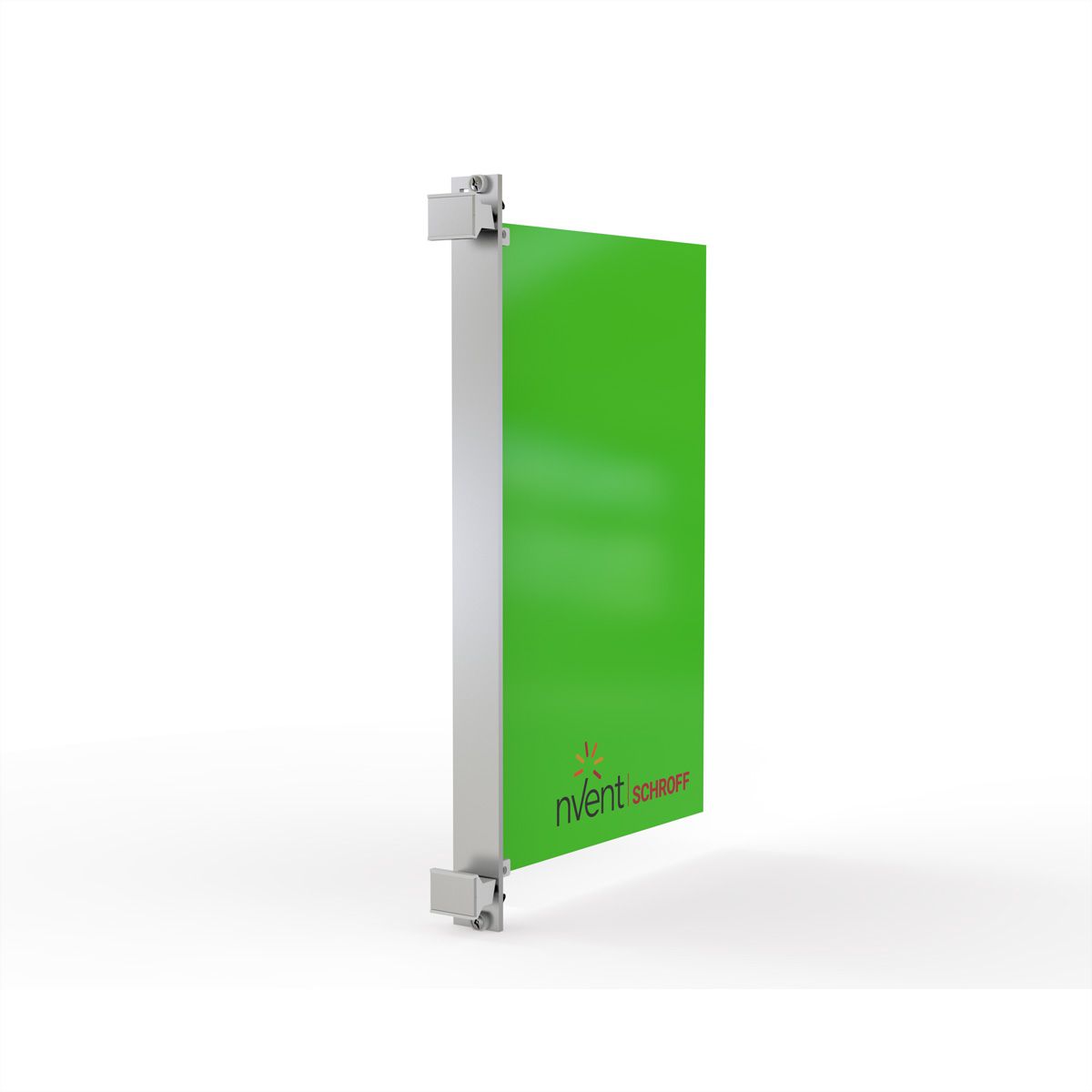

Steckbaugruppen Bausatz mit Frontplatte, Vorderseite eloxiert und Rückseite leitfähig, ungeschirmte Version, Aushebegriff Typ 1, grau, 6 HE, 8 TE

PIU2 6U 8HP EXTRACT AN/C

Bei 6 HE kann durch Tauschen der oberen und unteren Leiterplattenhalter die Leiterplattenlage um 1 TE nach rechts versetzt werden. Damit wird Platz für SMD-Bauelemente auf der linken Seite (Lötseite) geschaffen; nur für Leiterplattendicke 1,6 mm

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Steckbaugruppen
Höheneinheiten
6 HE
Breiteneinheiten
8 TE
Höhe
261.8 mm
Breite
40.3 mm
Verpackungshöhe
0 mm
Verpackungsbreite
0 mm
Verpackungstiefe
0 mm
Paketgewicht
0.1 kg

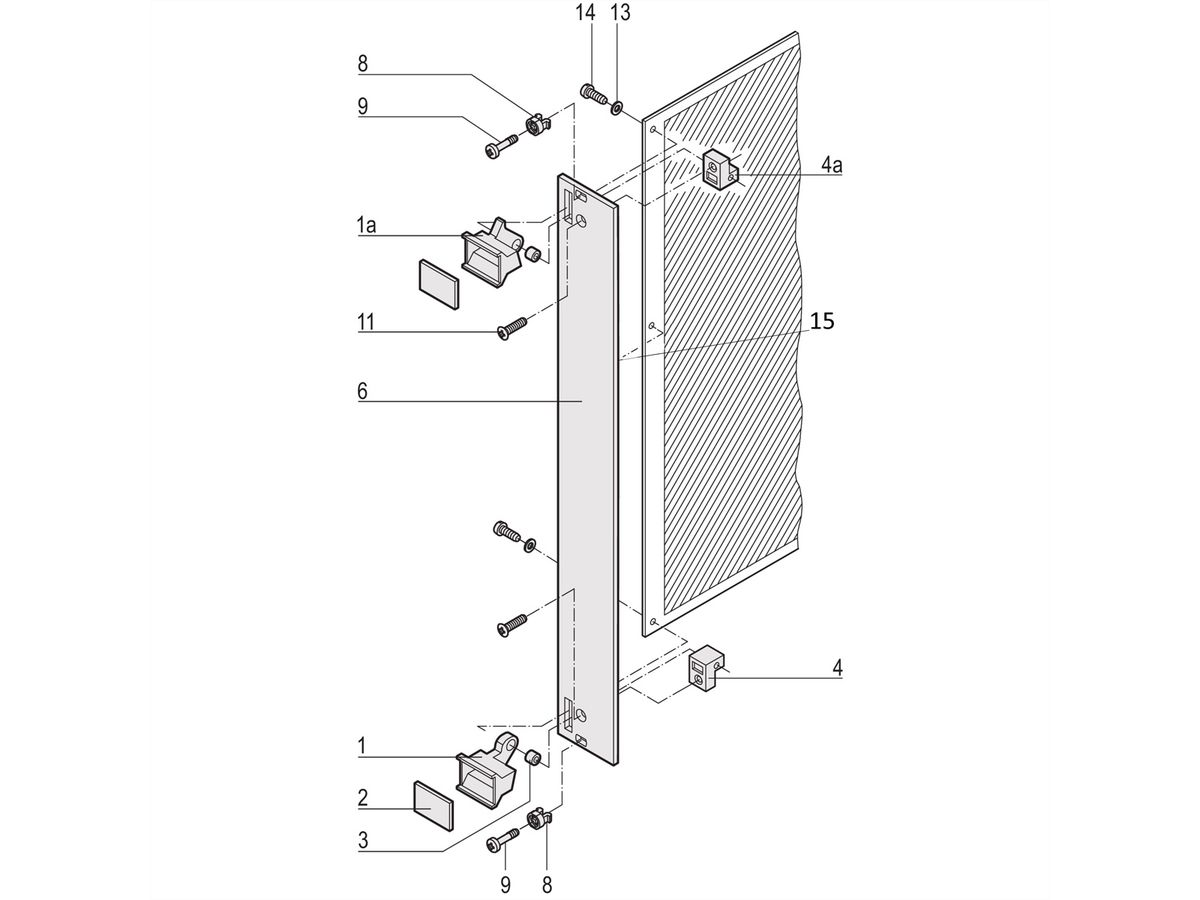

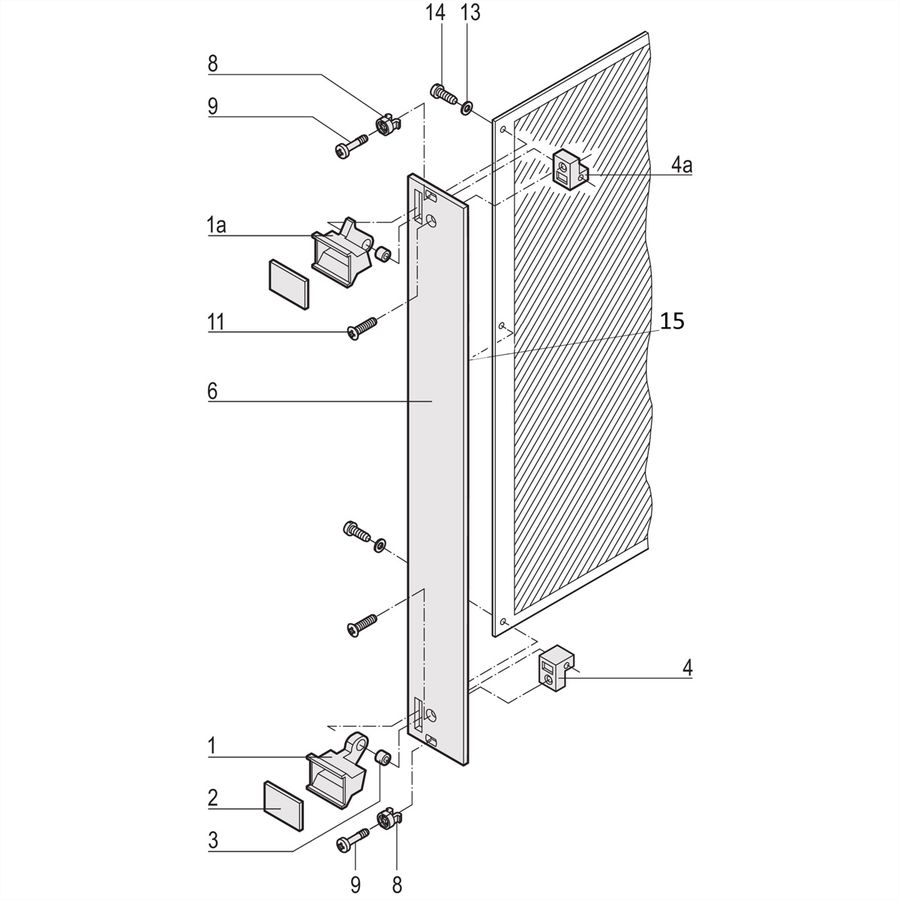

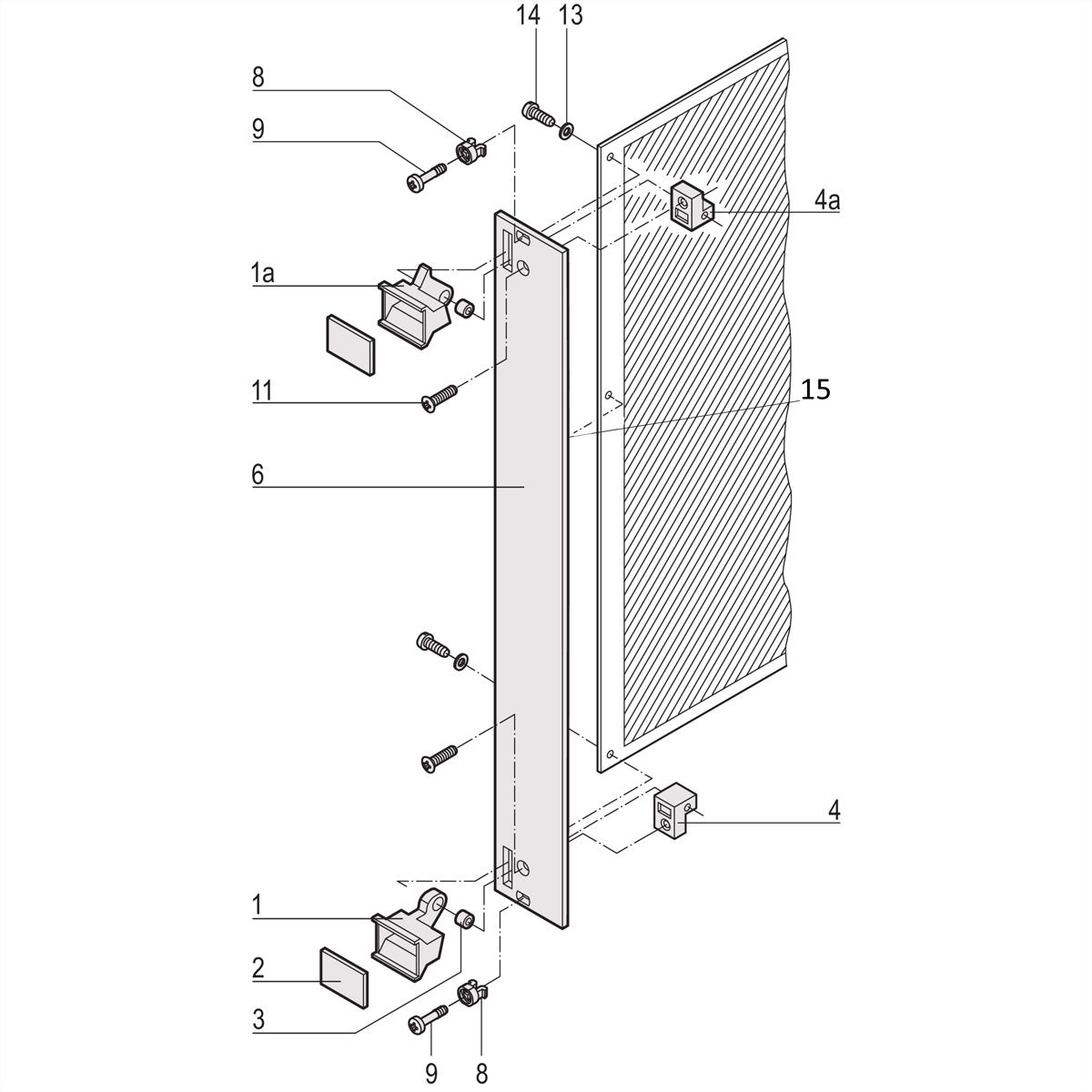

Lieferumfang (Bausatz):
Pos.1 (1x):
Aushebegriff, Trapezform, PPE, grau, unten
Pos.1a (1x):
Aushebegriff, Trapezform, PPE, grau, oben
Pos.2 (2x):
Beschriftungsplatte, Al, 1,5 mm, eloxiert, Schnittkanten blank
Pos.3 (2x):
Lagerbuchse, Ms
Pos.4 (1x):
Leiterkartenhalter, Zn-Druckguss, unten
Pos.4a (1x):
Leiterkartenhalter, Zn-Druckguss, oben
Pos.6 (1x):
Frontplatte für Aushebegriff in Trapezform, Frontseite eloxiert, Rückseite farbpassiviert
Pos.8 (4x):
Nippel, PA, grau
Pos.9 (4x):
Halsschraube, Kreuzschlitz/Schlitz, St vernickelt, M2,5 x 11 und 12,3 mm
Pos.11 (2x):
Linsensenkkopfschraube, M2,5 x 8
Pos.13 (2x):
Unterlegscheibe, A2,7 DIN 125
Pos.14 (2x):
Flachkopfschraube mit Kreuzschlitz, St vernickelt, M2,5 x 10
