SCHROFF Steckbaugruppen mit Aushebegriff in Trapezform - Frontplatte ungeschirmt - STECKBAUGRUPPE 6HE 12TE EL/C

Art.-Nr. 26151929 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 20817459 EAN 4036088059537 Paketgewicht 0,132 kg

SCHROFF Steckbaugruppen mit Aushebegriff in Trapezform - Frontplatte ungeschirmt - STECKBAUGRUPPE 6HE 12TE EL/C

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 12.08.2026

PDF herunterladen

Beschreibung

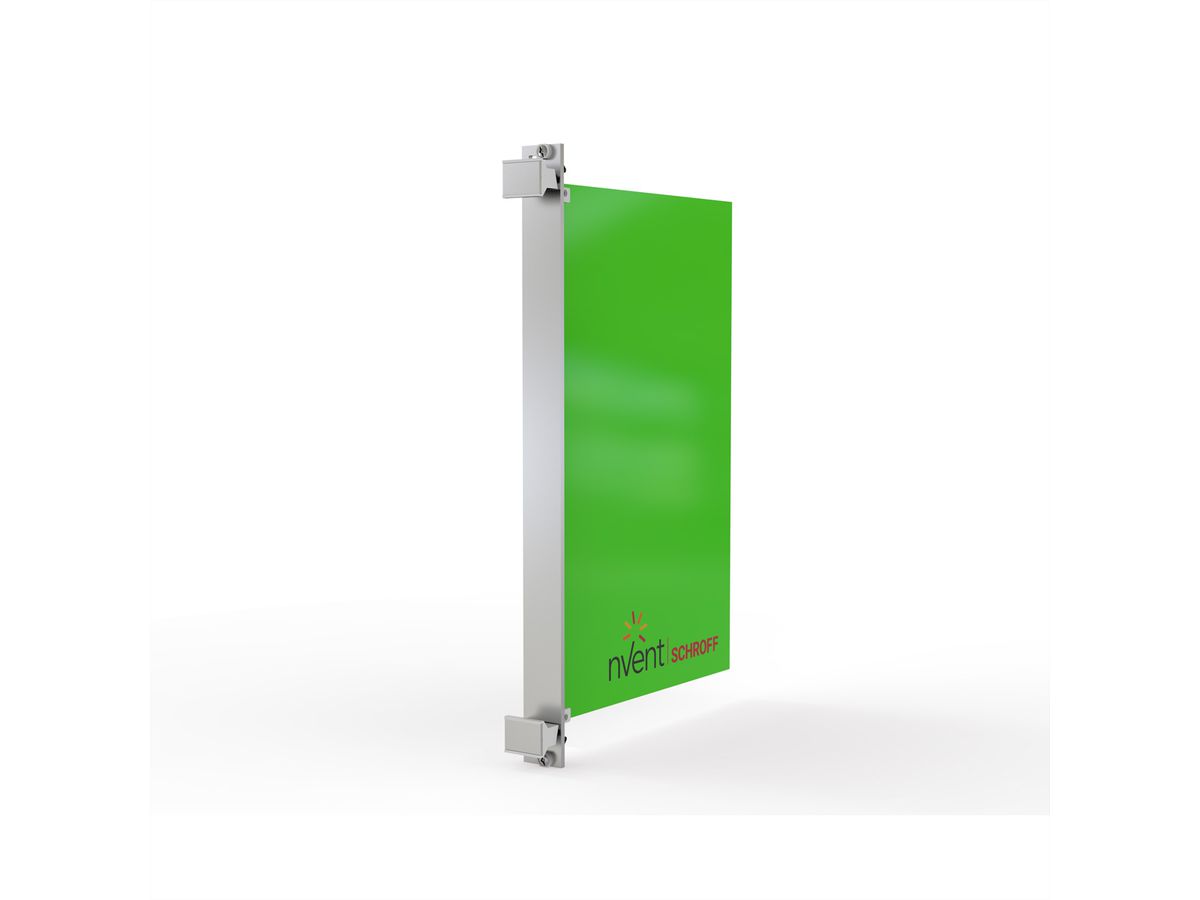

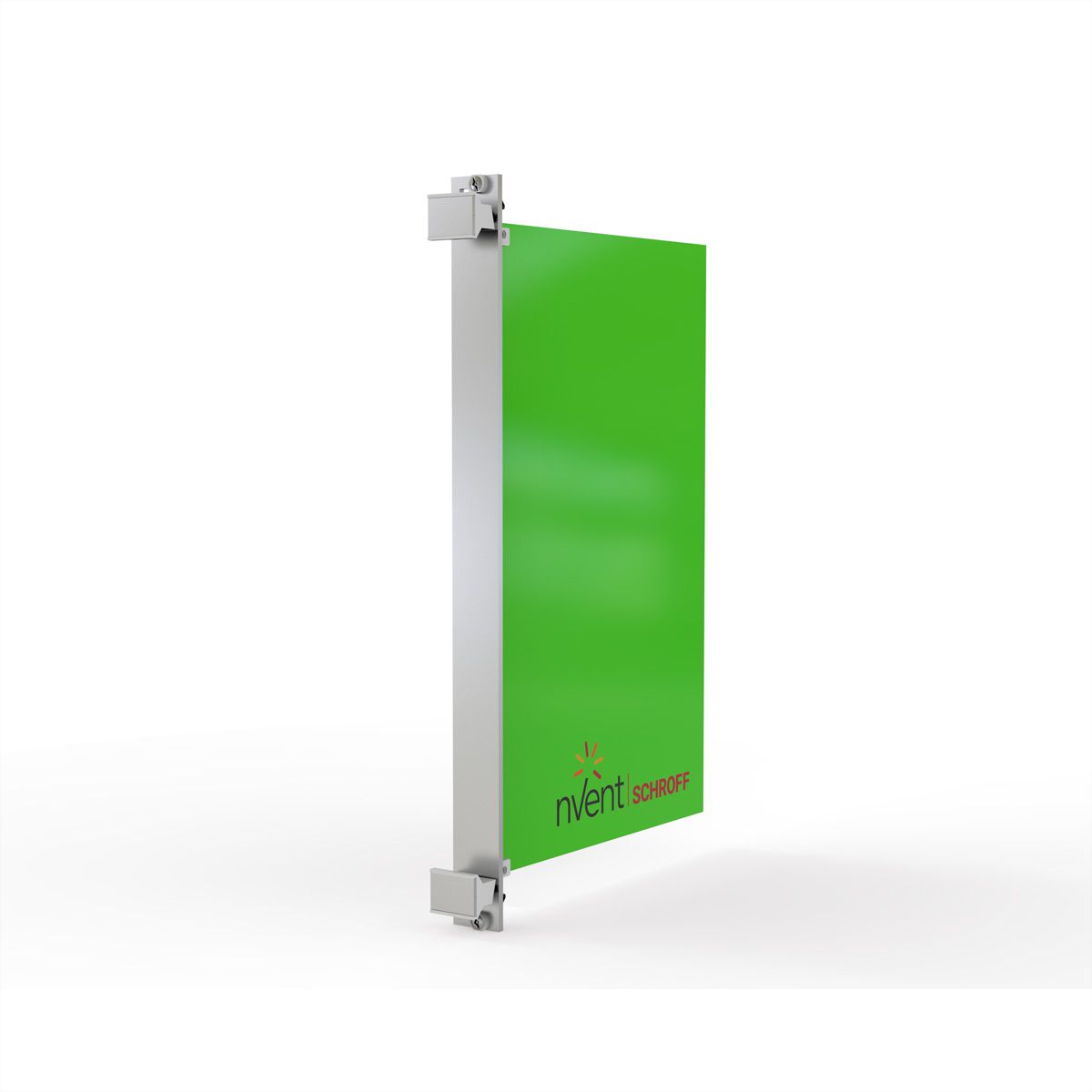

Steckbaugruppen Bausatz mit Frontplatte, Vorderseite eloxiert und Rückseite leitfähig, ungeschirmte Version, Aushebegriff Typ 1, grau, 6 HE, 12 TE

PIU2 6U 12HP EXTRACT AN/C

Bei 6 HE kann durch Tauschen der oberen und unteren Leiterplattenhalter die Leiterplattenlage um 1 TE nach rechts versetzt werden. Damit wird Platz für SMD-Bauelemente auf der linken Seite (Lötseite) geschaffen; nur für Leiterplattendicke 1,6 mm

Spezifikationen

Hersteller: SCHROFF
Produktgruppe: SCHROFF 19" Schränke & Ausbauteile
Produkttyp: Steckbaugruppen
Höheneinheiten: 6 HE
Breiteneinheiten: 12 TE
Höhe: 261.8 mm
Breite: 60.6 mm
Verpackungshöhe: 40 mm
Verpackungsbreite: 80 mm
Verpackungstiefe: 320 mm
Paketgewicht: 0.132 kg

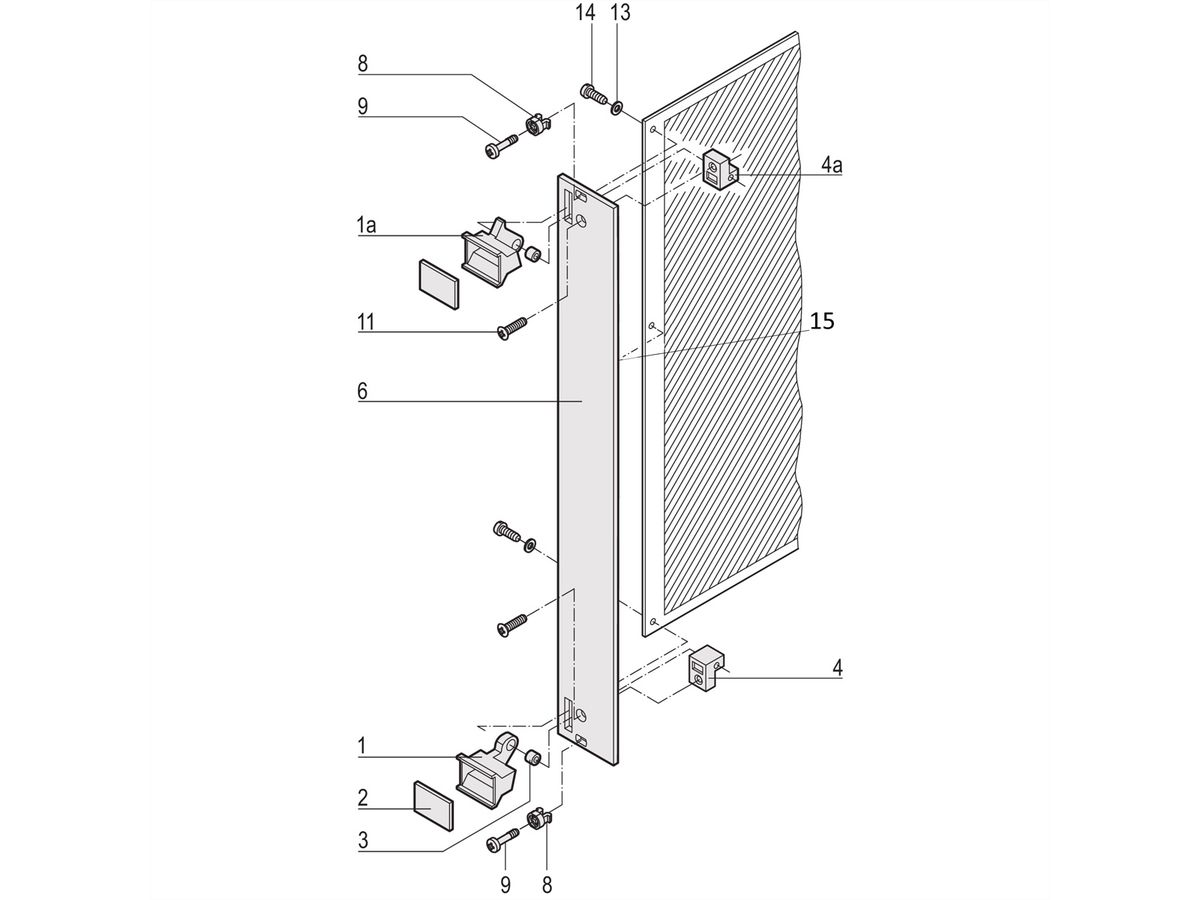

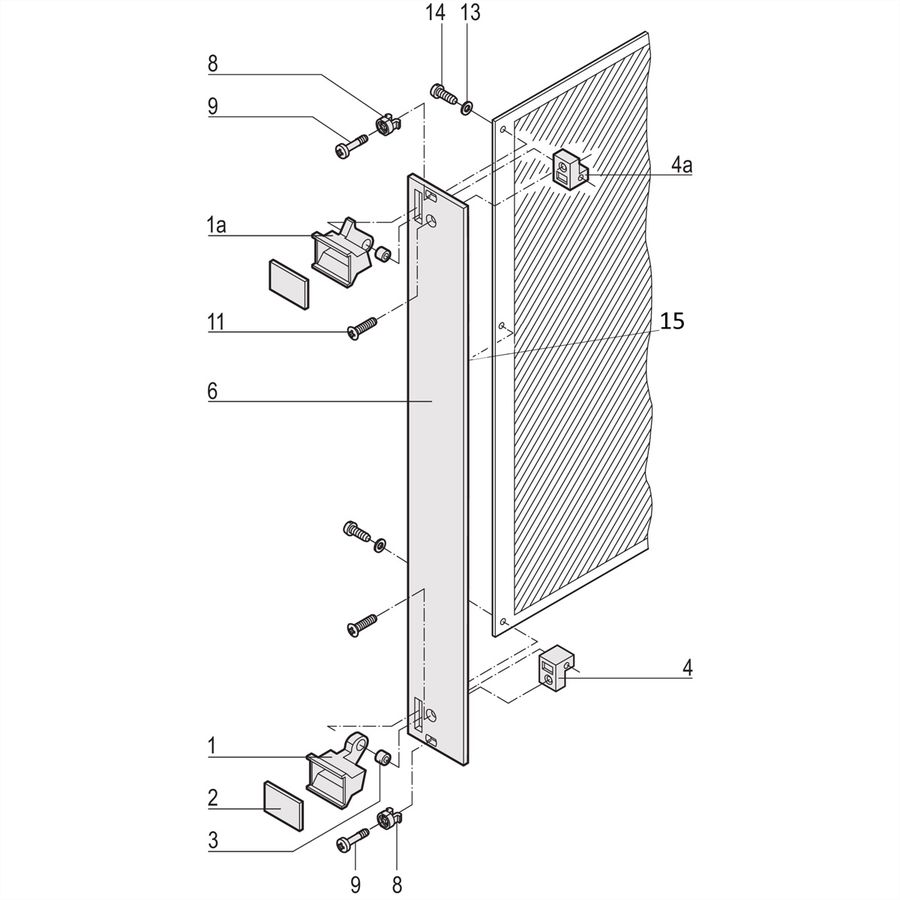

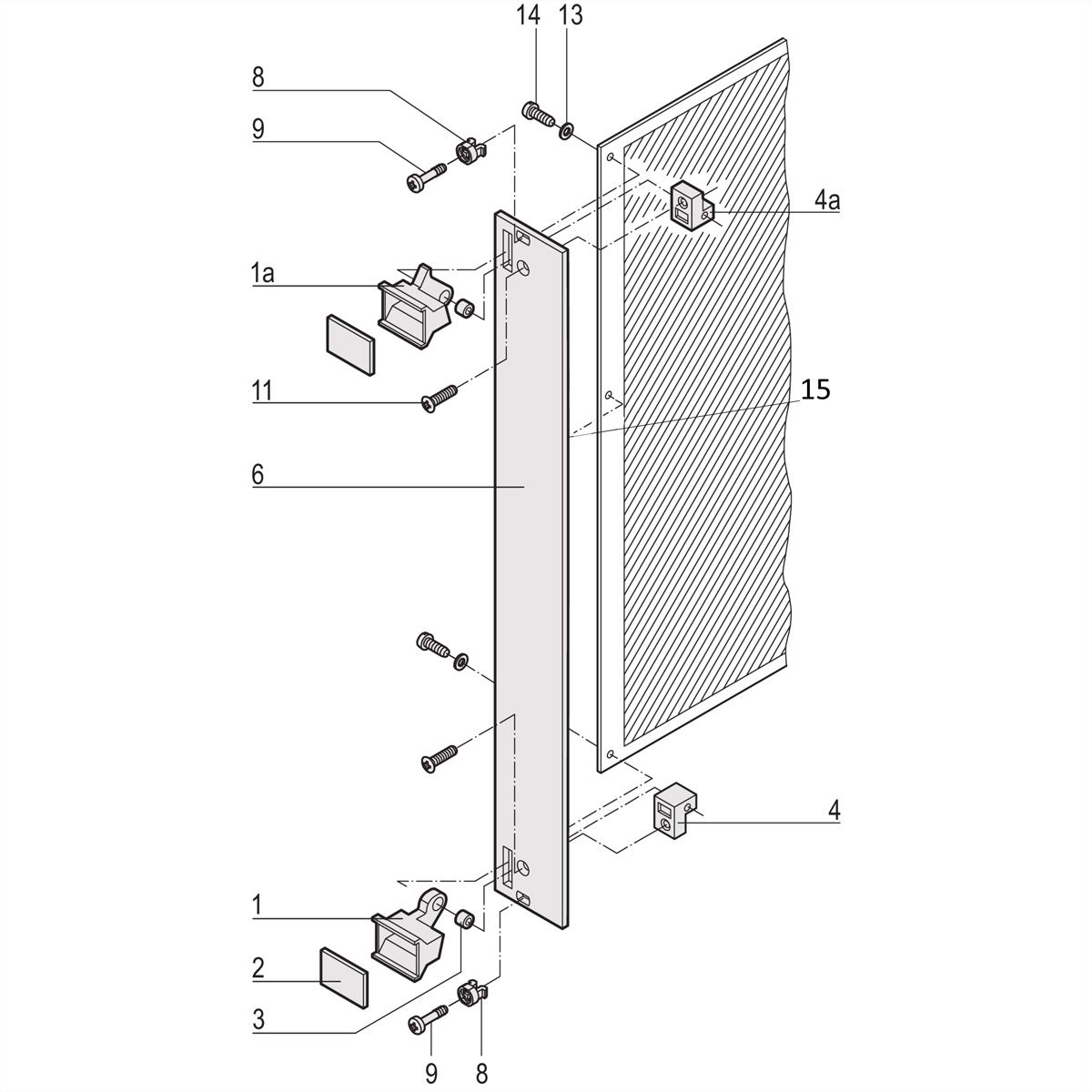

Lieferumfang (Bausatz):

Pos.1 (1x):: Aushebegriff, Trapezform, PPE, grau, unten
Pos.1a (1x):: Aushebegriff, Trapezform, PPE, grau, oben
Pos.2 (2x):: Beschriftungsplatte, Al, 1,5 mm, eloxiert, Schnittkanten blank
Pos.3 (2x):: Lagerbuchse, Ms
Pos.4 (1x):: Leiterkartenhalter, Zn-Druckguss, unten
Pos.4a (1x):: Leiterkartenhalter, Zn-Druckguss, oben
Pos.6 (1x):: Frontplatte für Aushebegriff in Trapezform, Frontseite eloxiert, Rückseite farbpassiviert
Pos.8 (4x):: Nippel, PA, grau
Pos.9 (4x):: Halsschraube, Kreuzschlitz/Schlitz, St vernickelt, M2,5 x 11 und 12,3 mm
Pos.11 (2x):: Linsensenkkopfschraube, M2,5 x 8
Pos.13 (2x):: Unterlegscheibe, A2,7 DIN 125
Pos.14 (2x):: Flachkopfschraube mit Kreuzschlitz, St vernickelt, M2,5 x 10

Downloads

Hersteller-Datenblatt - Deutsch (422,0 KB) Hersteller-Datenblatt - English (421,0 KB)

Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
