SCHROFF Steckbaugruppen mit Aushebegriff in Trapezform - Frontplatte ungeschirmt - STECKBAUGRUPPE 3HE 5TE EL/C

Art.-Nr. 26151917 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 20817444 EAN 4036088059414 Paketgewicht 0,042 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 12.08.2026
PDF herunterladen

Beschreibung

Steckbaugruppen Bausatz mit Frontplatte, Vorderseite eloxiert und Rückseite leitfähig, ungeschirmte Version, Aushebegriff Typ 1, grau, 3 HE, 5 TE

PIU2 3U 5HP EXTRACT

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Steckbaugruppen
Höheneinheiten
3 HE
Breiteneinheiten
5 TE
Höhe
128.4 mm
Breite
25 mm
Verpackungshöhe
20 mm
Verpackungsbreite
120 mm
Verpackungstiefe
180 mm
Paketgewicht
0.042 kg

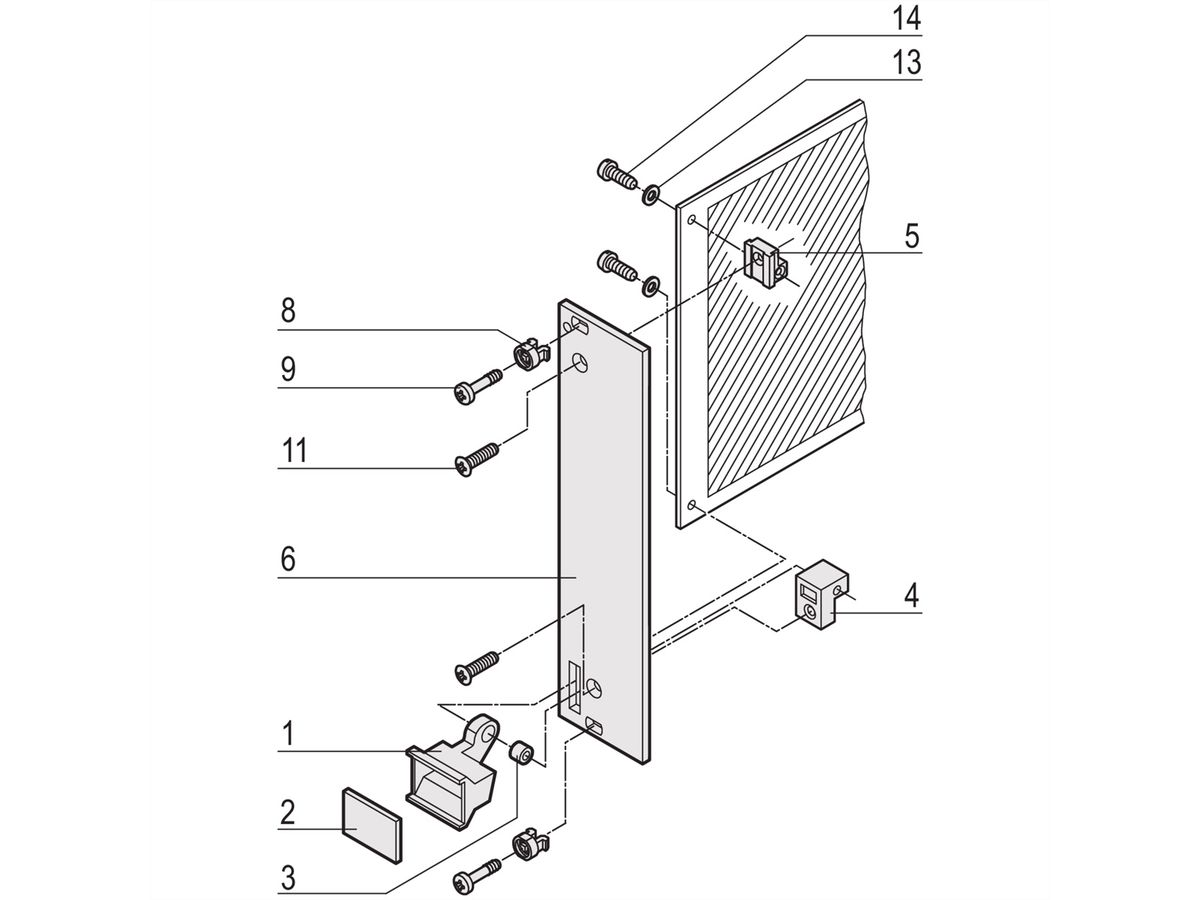

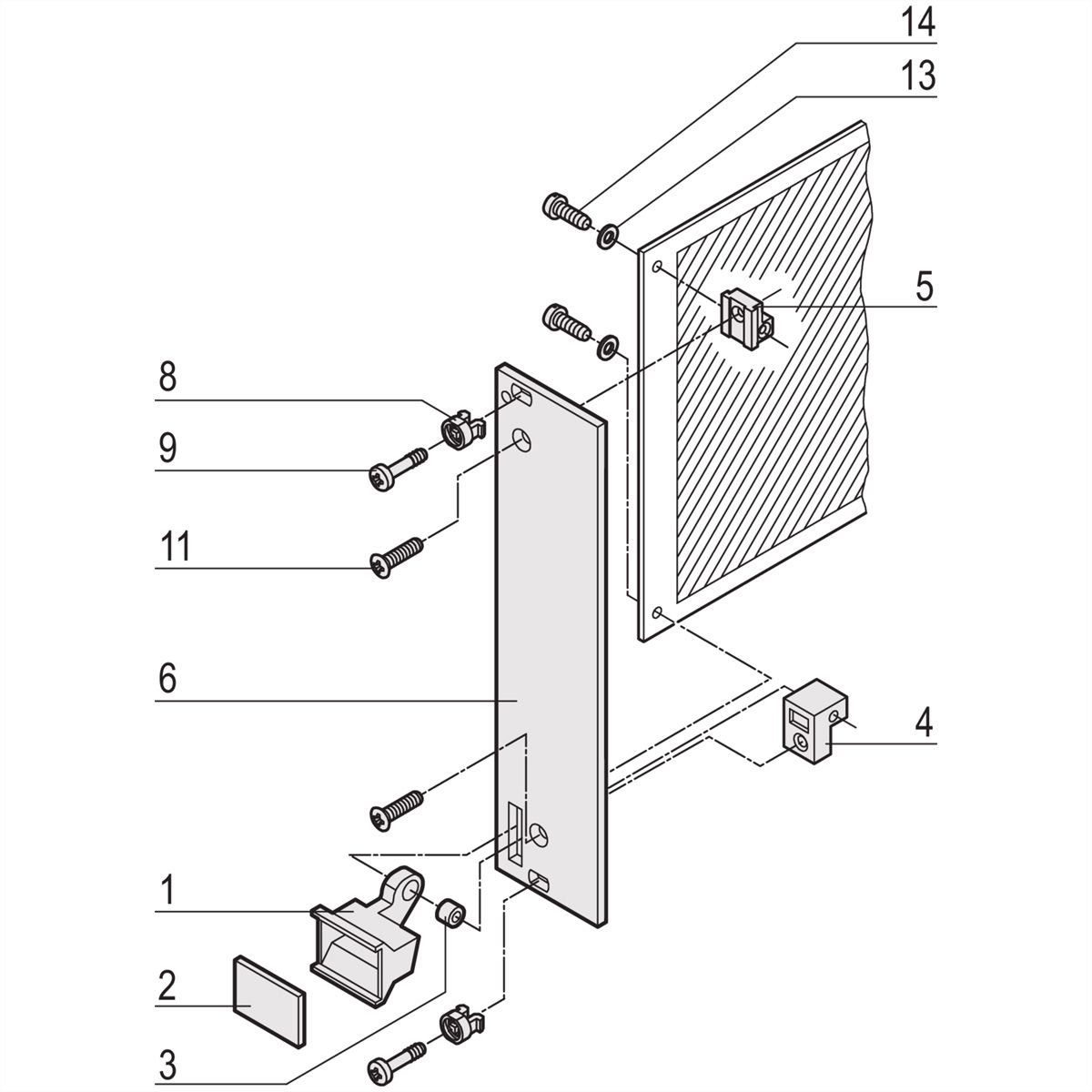

Lieferumfang (Bausatz):
Pos.1 (1x):
Aushebegriff, Trapezform, PPE, grau, unten
Pos.2 (1x):
Beschriftungsplatte, Al, 1,5 mm, eloxiert, Schnittkanten blank
Pos.3 (1x):
Lagerbuchse, Ms
Pos.4 (1x):
Leiterkartenhalter, Zn-Druckguss, unten
Pos.5 (1x):
Leiterkartenhalter, Zn-Druckguss
Pos.6 (1x):
Frontplatte für Aushebegriff in Trapezform, Frontseite eloxiert, Rückseite farbpassiviert
Pos.8 (2x):
Nippel, PA, grau, bis 7 TE Frontplattenbreite
Pos.9 (2x):
Halsschraube, Kreuzschlitz/Schlitz, St, vernickelt, M2,5 x 11 und 12,3 mm
Pos.11 (1x):
Linsensenkkopfschraube, M2,5 x 8
Pos.13 (2x):
Unterlegscheibe, A2,7 DIN 125
Pos.14 (2x):
Flachkopfschraube mit Kreuzschlitz, St, vernickelt, M2,5 x 10

Downloads

Hersteller-Datenblatt - Deutsch (441,9 KB) Hersteller-Datenblatt - English (440,9 KB)
