SCHROFF Steckbaugruppen mit Aushebegriff in Trapezform - Frontplatte ungeschirmt - STECKBAUGRUPPE 3HE 10TE EL/C

Art.-Nr. 26151926 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 20817456 EAN 4036088059506 Paketgewicht 0,073 kg

SCHROFF Steckbaugruppen mit Aushebegriff in Trapezform - Frontplatte ungeschirmt - STECKBAUGRUPPE 3HE 10TE EL/C

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 12.08.2026

PDF herunterladen

Beschreibung

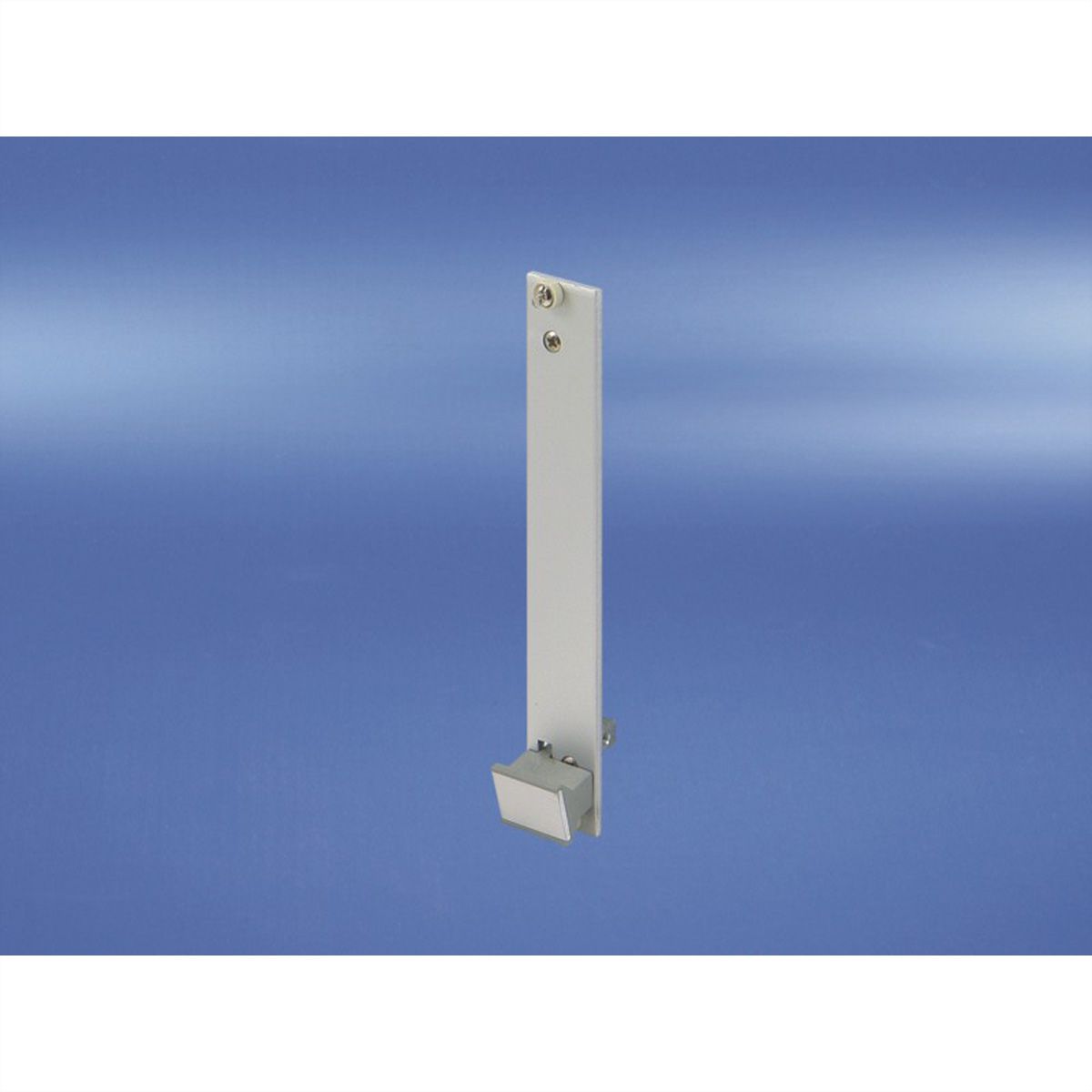

Steckbaugruppen Bausatz mit Frontplatte, Vorderseite eloxiert und Rückseite leitfähig, ungeschirmte Version, Aushebegriff Typ 1, grau, 3 HE, 10 TE

PIU2 3U 10HP EXTRACT AN/C

Spezifikationen

Hersteller: SCHROFF
Produktgruppe: SCHROFF 19" Schränke & Ausbauteile
Produkttyp: Steckbaugruppen
Höheneinheiten: 3 HE
Breiteneinheiten: 10 TE
Höhe: 128.4 mm
Breite: 50.5 mm
Verpackungshöhe: 10 mm
Verpackungsbreite: 80 mm
Verpackungstiefe: 130 mm
Paketgewicht: 0.073 kg

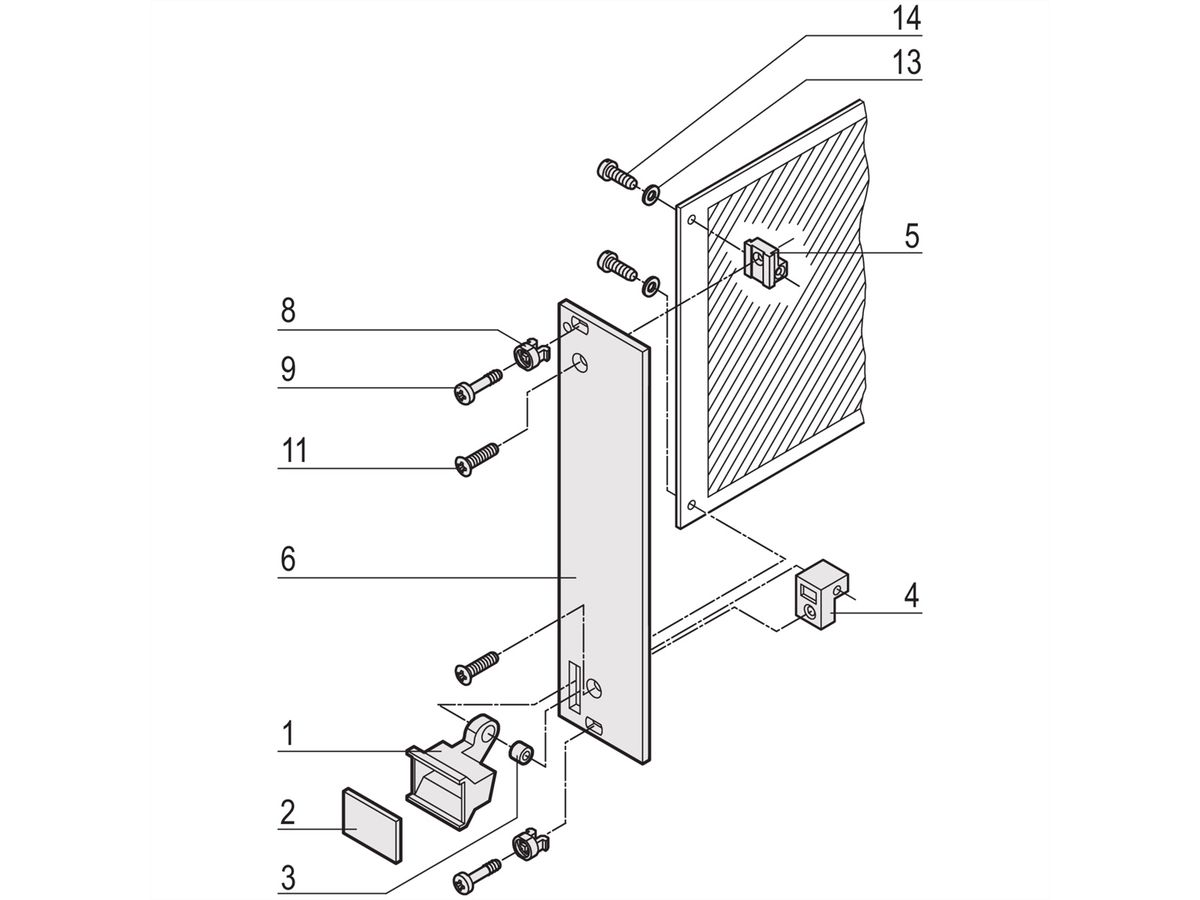

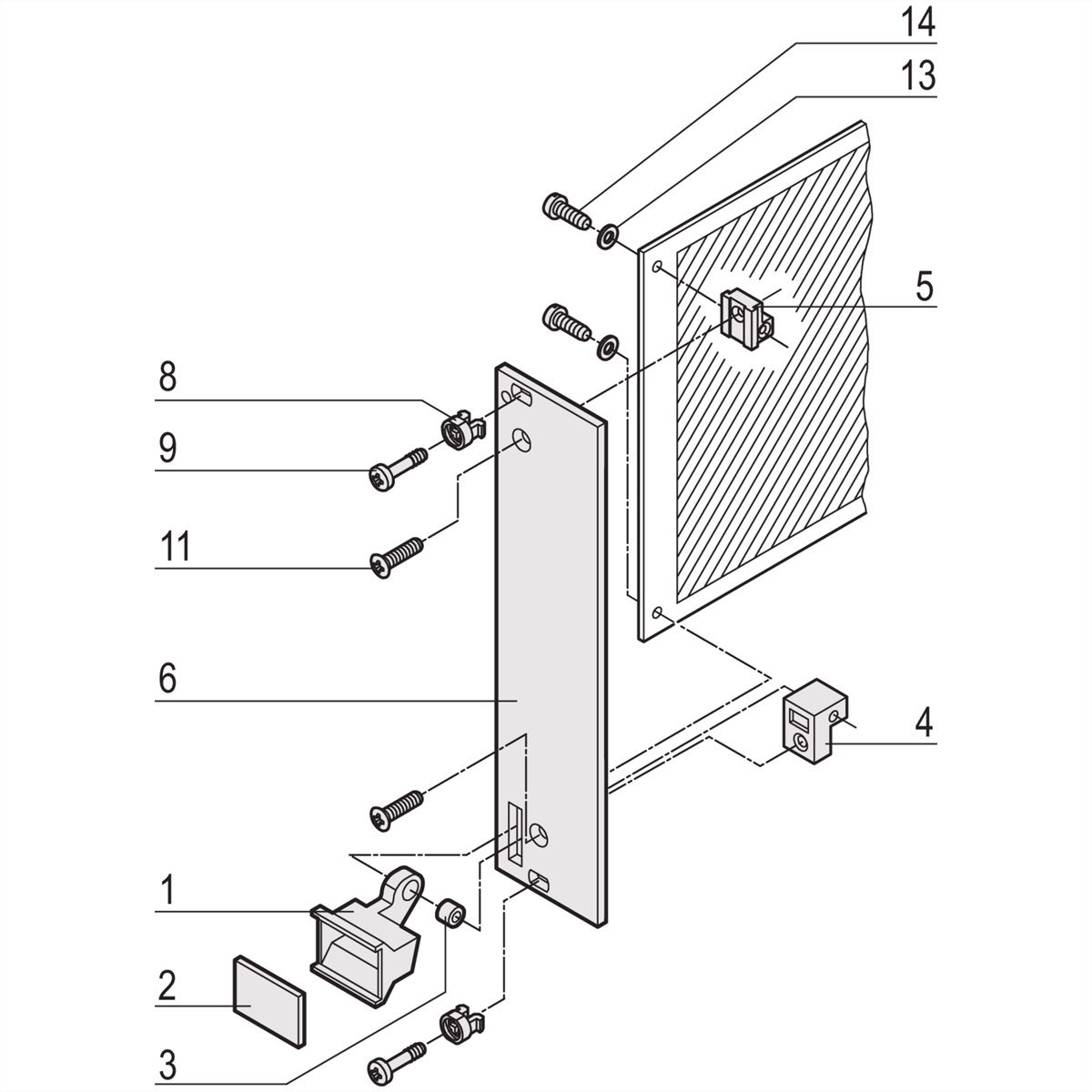

Lieferumfang (Bausatz):

Pos.1 (1x):: Aushebegriff, Trapezform, PPE, grau, unten
Pos.2 (1x):: Beschriftungsplatte, Al, 1,5 mm, eloxiert, Schnittkanten blank
Pos.3 (1x):: Lagerbuchse, Ms
Pos.4 (1x):: Leiterkartenhalter, Zn-Druckguss, unten
Pos.5 (1x):: Leiterkartenhalter, Zn-Druckguss
Pos.6 (1x):: Frontplatte für Aushebegriff in Trapezform, Frontseite eloxiert, Rückseite farbpassiviert
Pos.8 (4x):: Nippel, PA, grau
Pos.9 (4x):: Halsschraube, Kreuzschlitz/Schlitz, St, vernickelt, M2,5 x 11 und 12,3 mm
Pos.11 (1x):: Linsensenkkopfschraube, M2,5 x 8
Pos.13 (2x):: Unterlegscheibe, A2,7 DIN 125
Pos.14 (2x):: Flachkopfschraube mit Kreuzschlitz, St, vernickelt, M2,5 x 10

Downloads

Hersteller-Datenblatt - Deutsch (833,1 KB) Hersteller-Datenblatt - English (831,8 KB) Hersteller-Datenblatt - English (62,0 KB)
