SCHROFF Steckbaugruppen mit Aushebegriff in Trapezform - Frontplatte, U-Profil, geschirmt - STECKBAUGR.HF TR-GR 6HE 4TE

Art.-Nr. 26152446 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 20848492 EAN 4036088059889 Paketgewicht 0,101 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 12.08.2026
PDF herunterladen

Beschreibung

Steckbaugruppen-Bausatz; Frontplatte, Vorderseite eloxiert und Rückseite leitfähig, geschirmt (Textildichtung), mit Aushebegriff Typ 1, grau, 6 HE, 4 TE

PIU2 EMC EXTR. 6U 4HP U-EXT

Bei 6 HE kann durch Tauschen der oberen und unteren Leiterplattenhalter die Leiterplattenlage um 1 TE nach rechts versetzt werden. Damit wird Platz für SMD-Bauelemente auf der linken Seite (Lötseite) geschaffen; nur für Leiterplattendicke 1,6 mm

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Steckbaugruppen
Höheneinheiten
6 HE
Breiteneinheiten
4 TE
Höhe
261.8 mm
Breite
20 mm
Verpackungshöhe
40 mm
Verpackungsbreite
120 mm
Verpackungstiefe
290 mm
Paketgewicht
0.101 kg

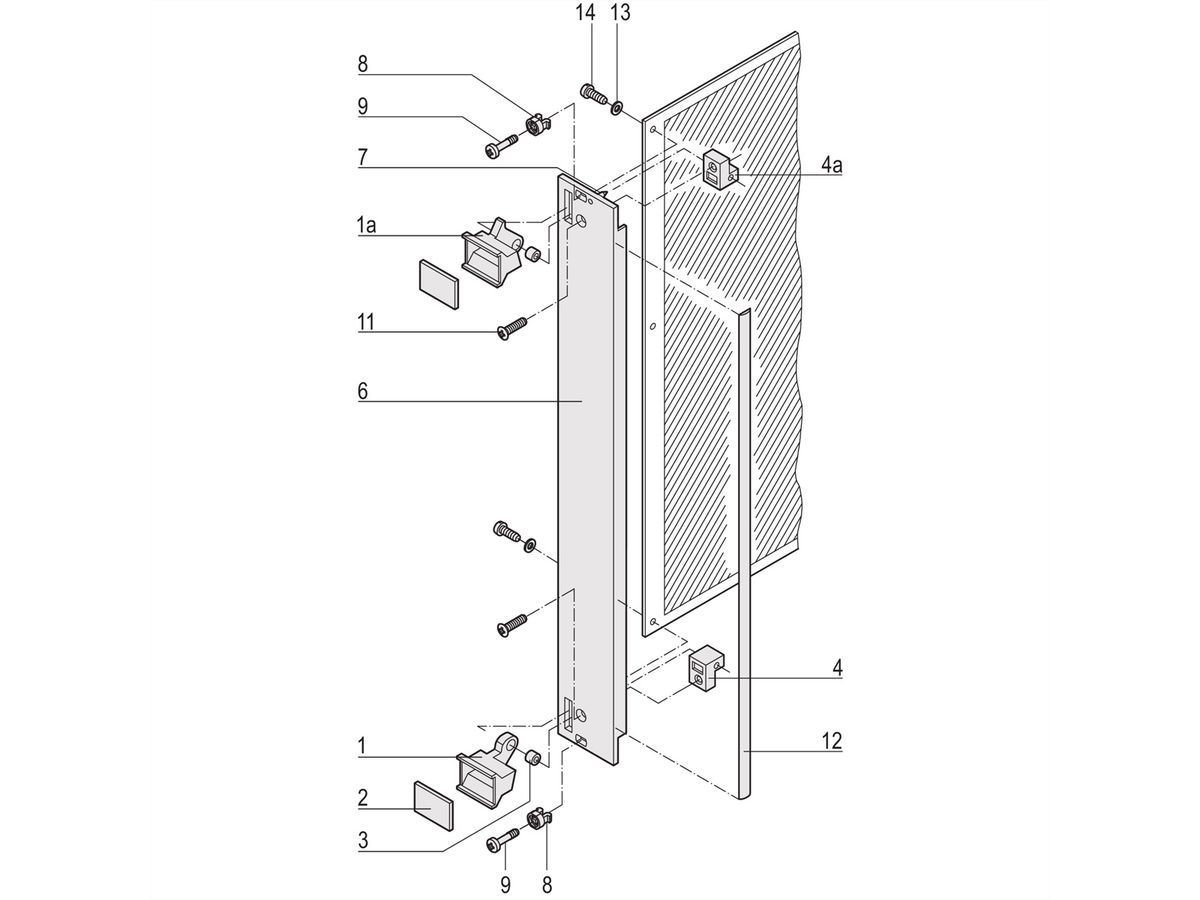

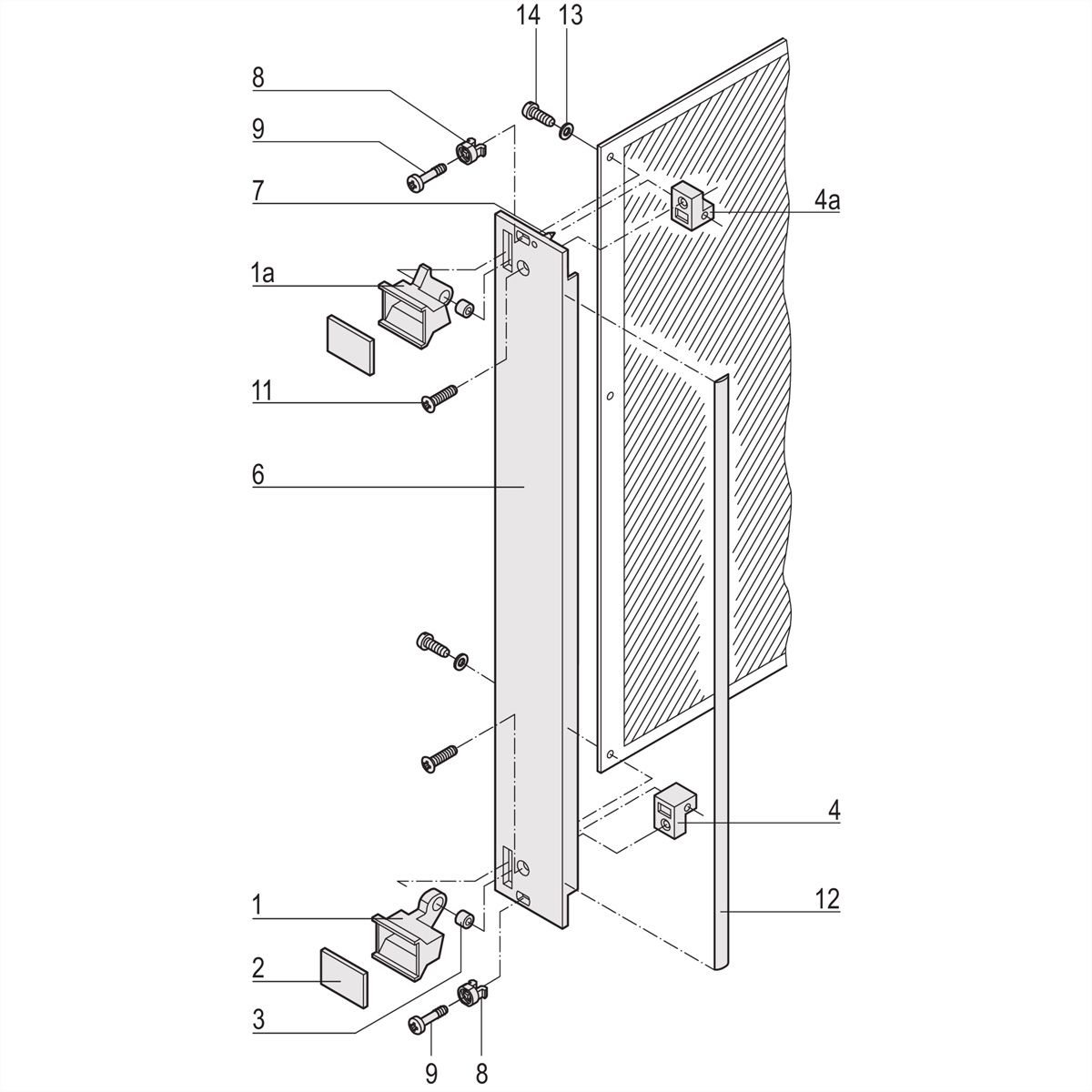

Lieferumfang (Bausatz):
Pos.1 (1x):
Aushebegriff, Trapez form, PPE, grau, unten
Pos.1a (1x):
Aushebegriff, Trapez form, PPE, grau, oben
Pos.2 (2x):
Beschriftungs platte, Al, 1,5 mm, eloxiert, Schnittkanten blank
Pos.3 (2x):
Lager buchse, Ms
Pos.4 (1x):
Leiter karten halter, Zn-Druck guss, unten
Pos.4a (1x):
Leiter karten halter, Zn-Druck guss, oben
Pos.6 (1x):
U-Frontprofil für Aushebegriff in Trapez form, Frontseite eloxiert, Rück seite leitfähig
Pos.7 (2x):
Zentrier pin, eingepresst, St, rostfrei
Pos.8 (2x):
Nippel, PA, grau, bis 7 TE Front platten breite
Pos.8 (4x):
Nippel, PA, grau, ab 8 TE Front platten breite
Pos.9 (2x):
Hals schraube, Kreuz schlitz/Schlitz, St, vernickelt, M2,5 x 12,3, bis 7 TE Front platten breite
Pos.9 (4x):
Hals schraube, Kreuz schlitz/Schlitz, St, vernickelt, M2,5 x 12,3, ab 8 TE Front platten breite
Pos.11 (2x):
Linsen senkschraube, M2,5 x 8
Pos.12 (1x):
EMV-Textil dichtung
Pos.13 (2x):
Unter leg scheibe, A2,7 DIN 125
Pos.14 (2x):
Flach kopf schraube mit Kreuz schlitz, St, vernickelt, M2,5 x 10

Downloads

Hersteller-Datenblatt - Deutsch (507,8 KB) Hersteller-Datenblatt - English (506,7 KB) Weitere PDF-Daten - Montageanleitung Steckbaugruppe - Deutsch (834,1 KB)
