SCHROFF Steckbaugruppen mit Aushebegriff in Trapezform - Frontplatte, U-Profil, geschirmt - STECKBAUGR.HF TR-GR 6HE 12TE

Art.-Nr. 26152450 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 20848498 EAN 4036088059926 Paketgewicht 0,19 kg

SCHROFF Steckbaugruppen mit Aushebegriff in Trapezform - Frontplatte, U-Profil, geschirmt - STECKBAUGR.HF TR-GR 6HE 12TE

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 12.08.2026

PDF herunterladen

Beschreibung

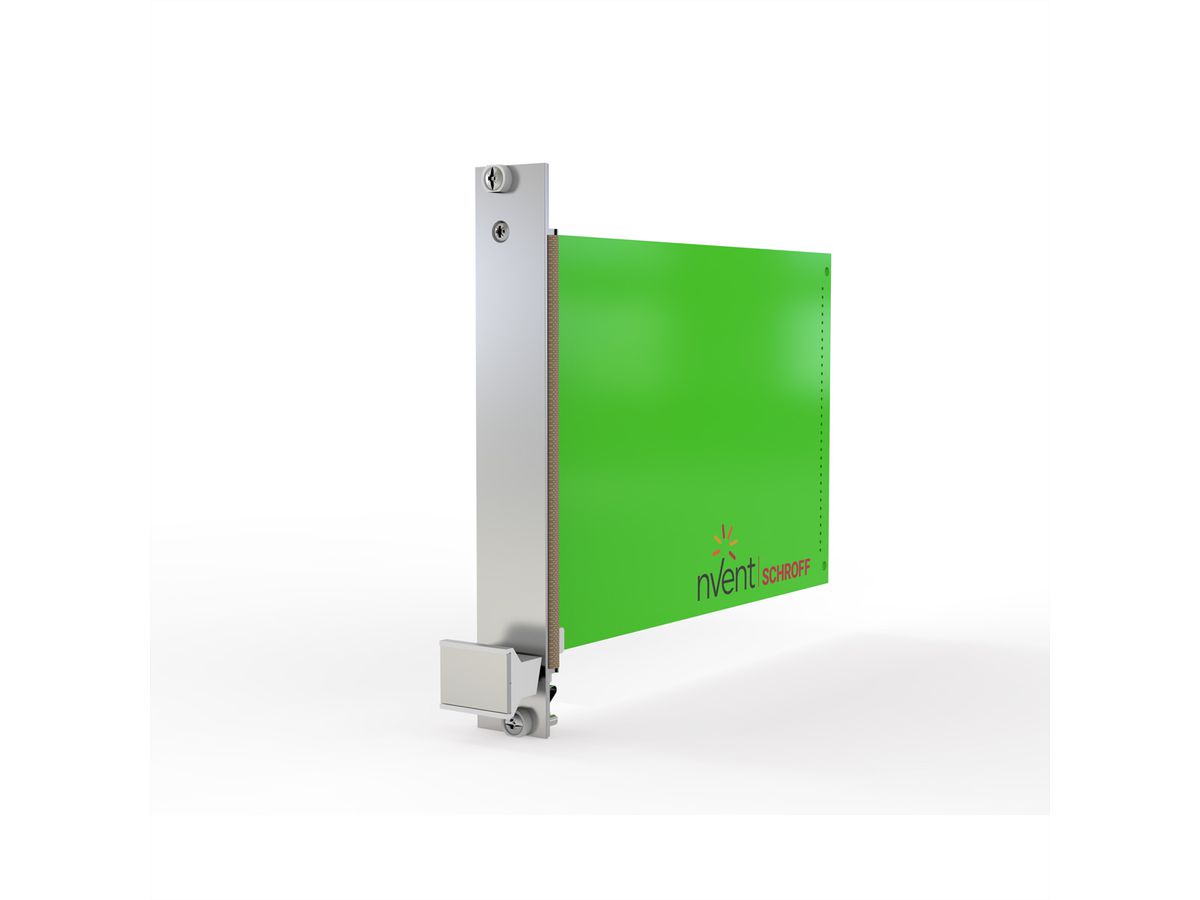

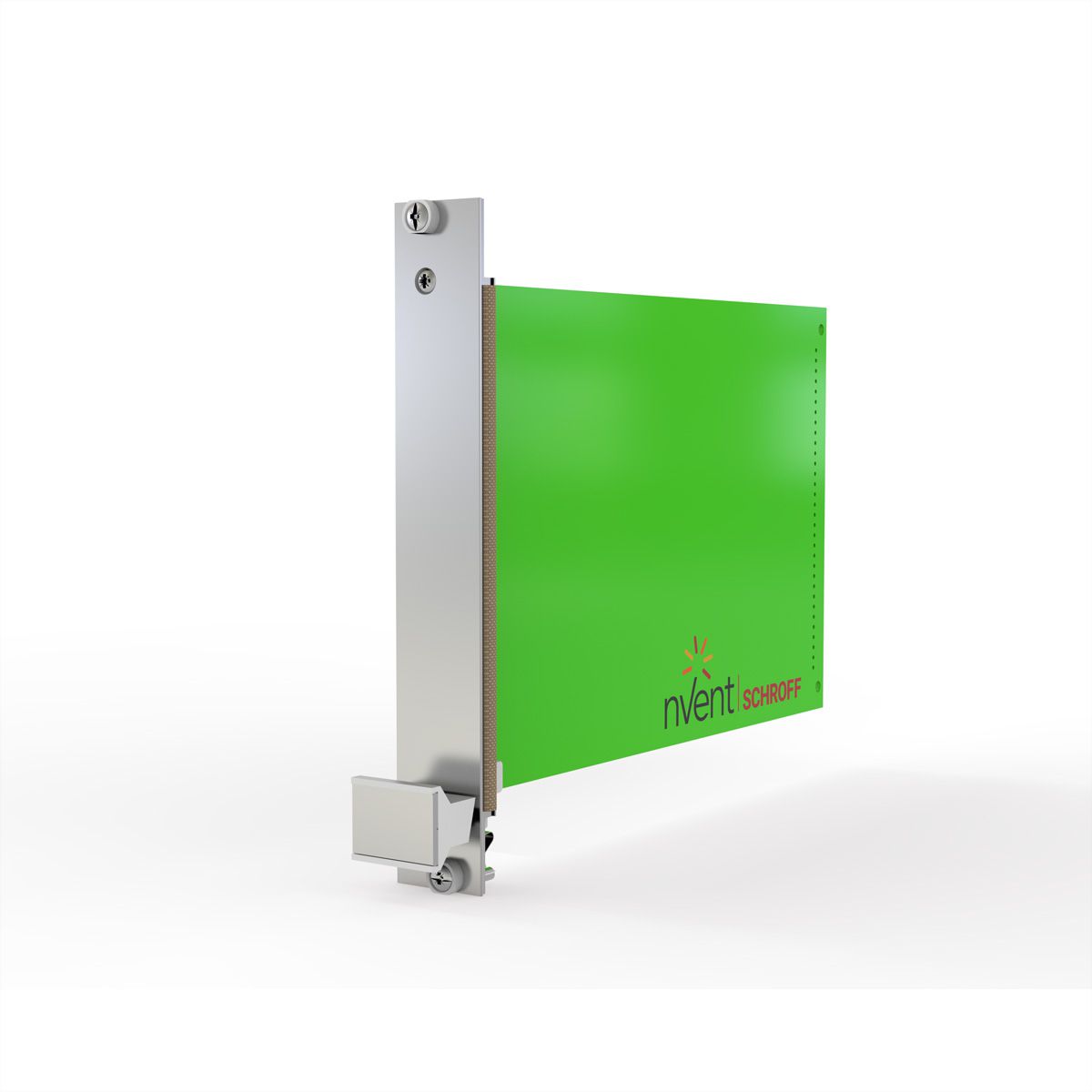

Steckbaugruppen-Bausatz; Frontplatte, Vorderseite eloxiert und Rückseite leitfähig, geschirmt (Textildichtung), mit Aushebegriff Typ 1, grau, 6 HE, 12 TE

PIU2 EMC EXTR. 6U 12HP U-EXT

Bei 6 HE kann durch Tauschen der oberen und unteren Leiterplattenhalter die Leiterplattenlage um 1 TE nach rechts versetzt werden. Damit wird Platz für SMD-Bauelemente auf der linken Seite (Lötseite) geschaffen; nur für Leiterplattendicke 1,6 mm

Spezifikationen

Hersteller: SCHROFF
Produktgruppe: SCHROFF 19" Schränke & Ausbauteile
Produkttyp: Steckbaugruppen
Höheneinheiten: 6 HE
Breiteneinheiten: 12 TE
Höhe: 261.8 mm
Breite: 60.6 mm
Verpackungshöhe: 0 mm
Verpackungsbreite: 0 mm
Verpackungstiefe: 0 mm
Paketgewicht: 0.19 kg

Lieferumfang (Bausatz):

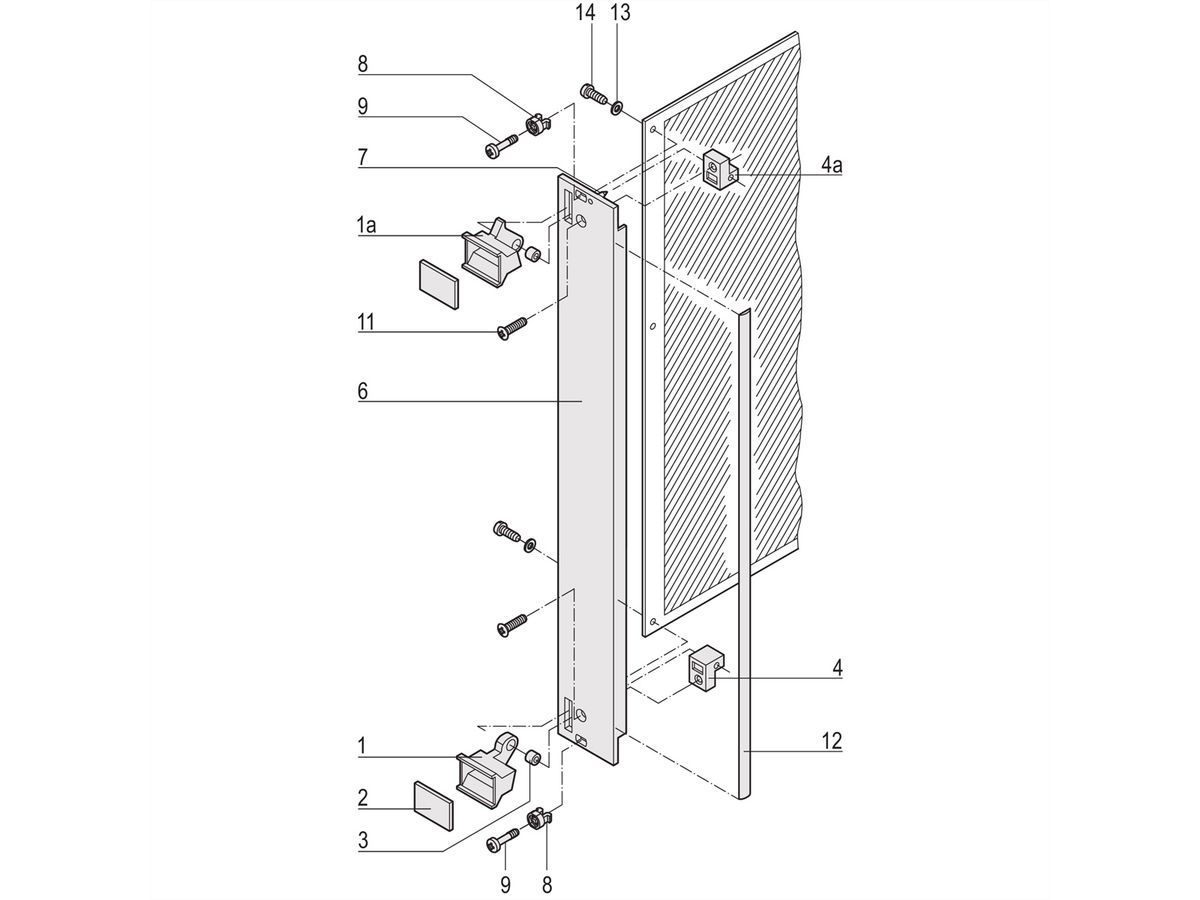

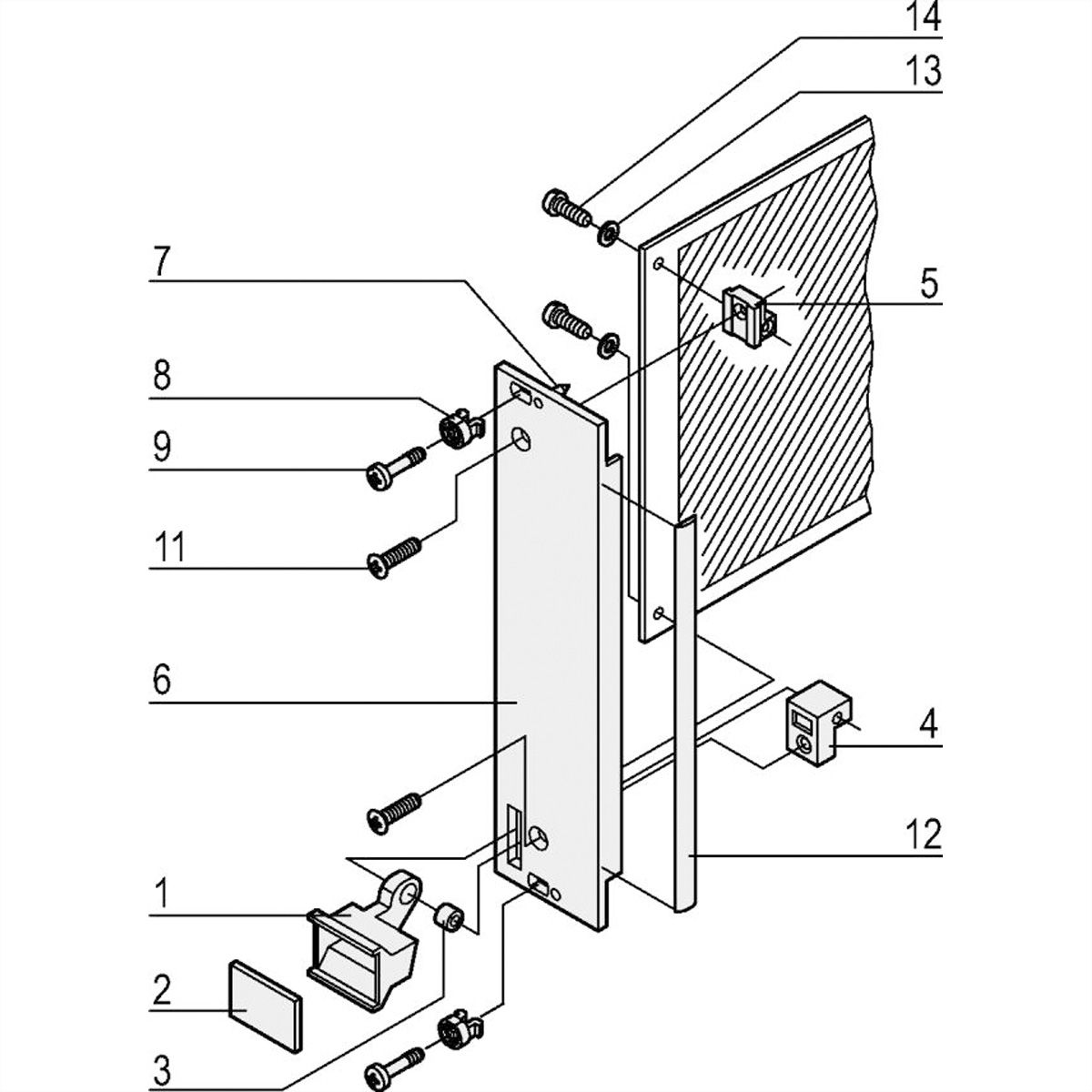

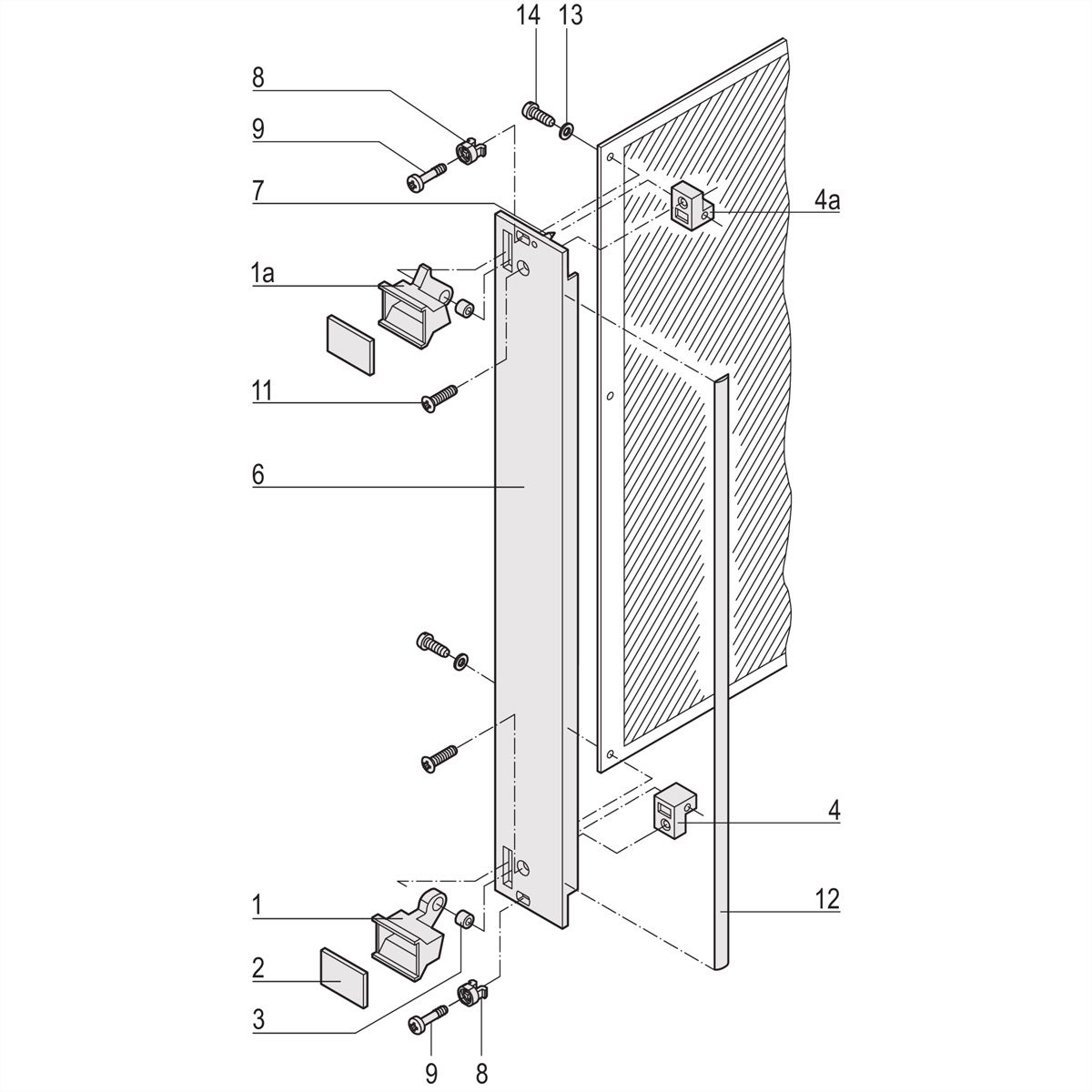

Pos.1 (1x):: Aushebegriff, Trapez form, PPE, grau, unten
Pos.1a (1x):: Aushebegriff, Trapez form, PPE, grau, oben
Pos.2 (2x):: Beschriftungs platte, Al, 1,5 mm, eloxiert, Schnittkanten blank
Pos.3 (2x):: Lager buchse, Ms
Pos.4 (1x):: Leiter karten halter, Zn-Druck guss, unten
Pos.4a (1x):: Leiter karten halter, Zn-Druck guss, oben
Pos.6 (1x):: U-Frontprofil für Aushebegriff in Trapez form, Frontseite eloxiert, Rück seite leitfähig
Pos.7 (2x):: Zentrier pin, eingepresst, St, rostfrei
Pos.8 (2x):: Nippel, PA, grau, bis 7 TE Front platten breite
Pos.8 (4x):: Nippel, PA, grau, ab 8 TE Front platten breite
Pos.9 (2x):: Hals schraube, Kreuz schlitz/Schlitz, St, vernickelt, M2,5 x 12,3, bis 7 TE Front platten breite
Pos.9 (4x):: Hals schraube, Kreuz schlitz/Schlitz, St, vernickelt, M2,5 x 12,3, ab 8 TE Front platten breite
Pos.11 (2x):: Linsen senkschraube, M2,5 x 8
Pos.12 (1x):: EMV-Textil dichtung
Pos.13 (2x):: Unter leg scheibe, A2,7 DIN 125
Pos.14 (2x):: Flach kopf schraube mit Kreuz schlitz, St, vernickelt, M2,5 x 10
