SCHROFF Steckbaugruppe mit starrem Griff in Trapezform - STECKBAUGRUPPE 6HE 4TE EL/C

Art.-Nr. 26152046 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 20818025 EAN 4036088059766 Paketgewicht 0,07 kg

SCHROFF Steckbaugruppe mit starrem Griff in Trapezform - STECKBAUGRUPPE 6HE 4TE EL/C

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 12.08.2026

PDF herunterladen

Beschreibung

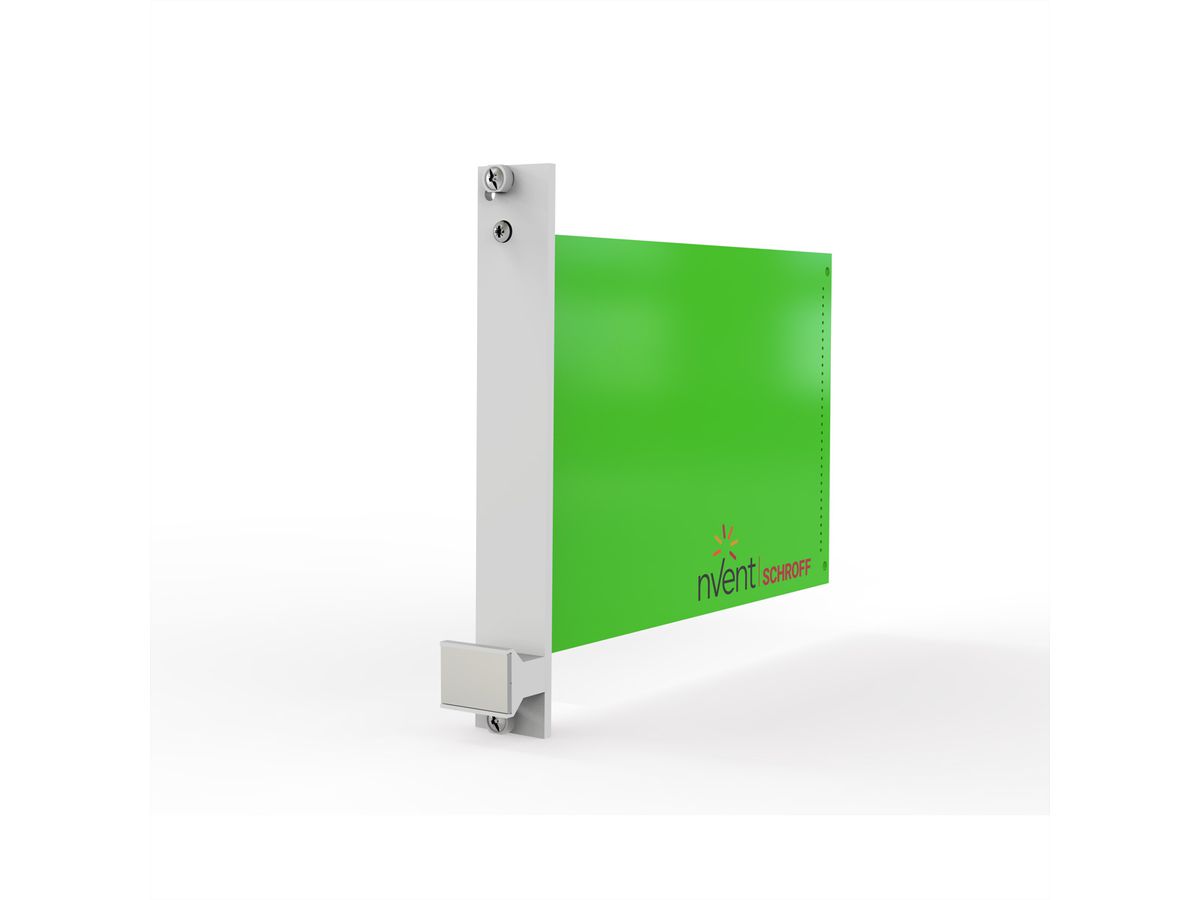

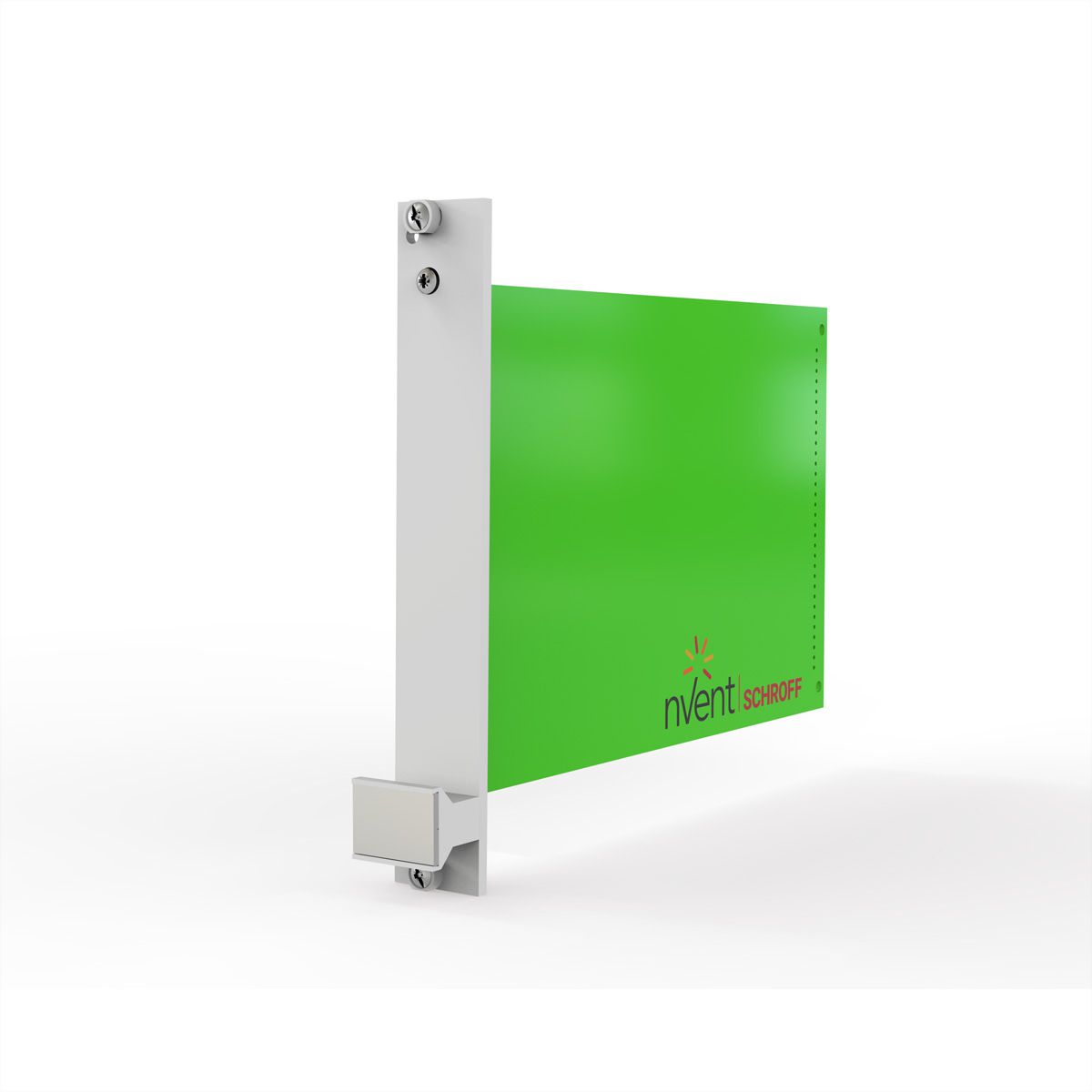

Steckbaugruppen-Bausatz mit Griff in Trapezform, ungeschirmt, grau, 6 HE, 4 TE

PIU2 6U 4HP DUAL FINNISH

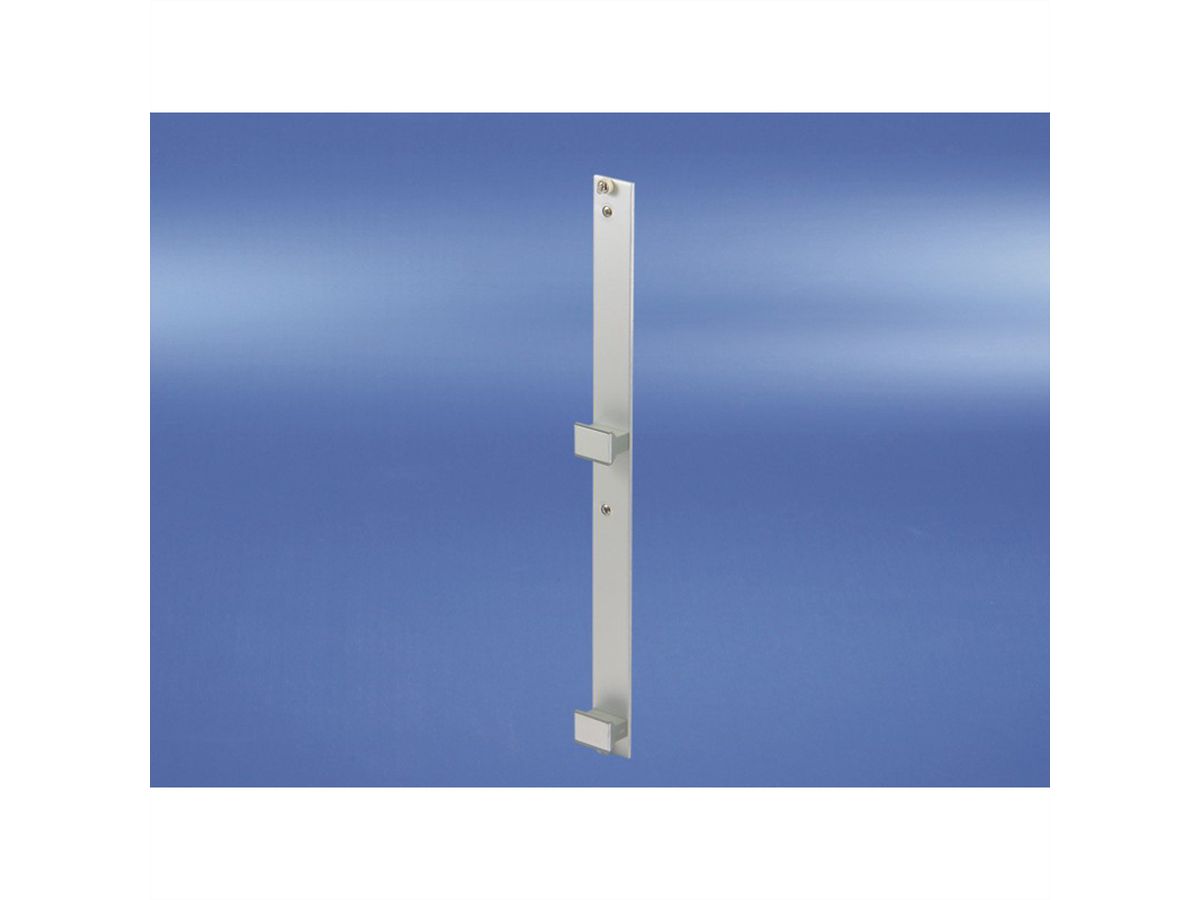

Frontplatte ungeschirmt - Griff ohne Aushebefunktion

Spezifikationen

Hersteller: SCHROFF
Produktgruppe: SCHROFF 19" Schränke & Ausbauteile
Produkttyp: Steckbaugruppen
Höheneinheiten: 6 HE
Breiteneinheiten: 4 TE
Höhe: 261.8 mm
Breite: 20 mm
Verpackungshöhe: 20 mm
Verpackungsbreite: 70 mm
Verpackungstiefe: 270 mm
Paketgewicht: 0.07 kg

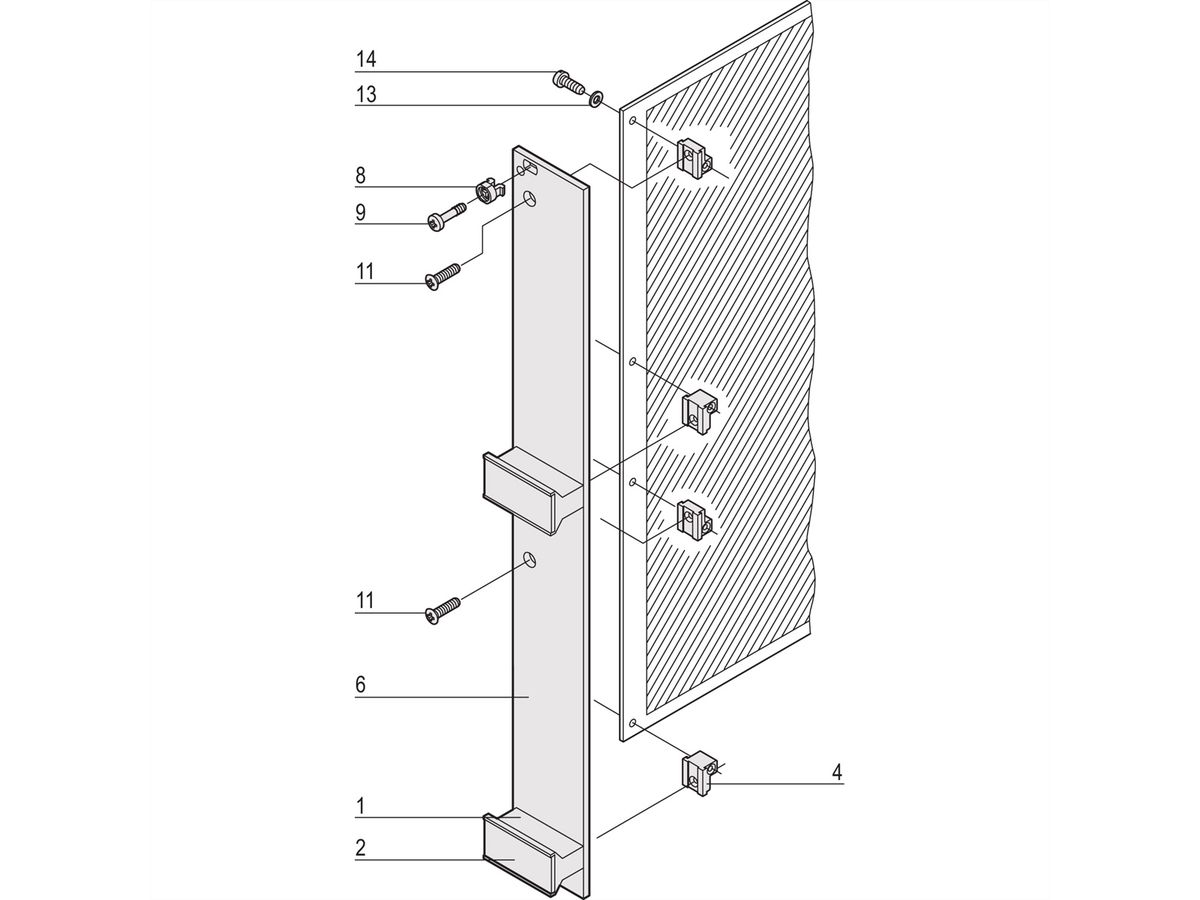

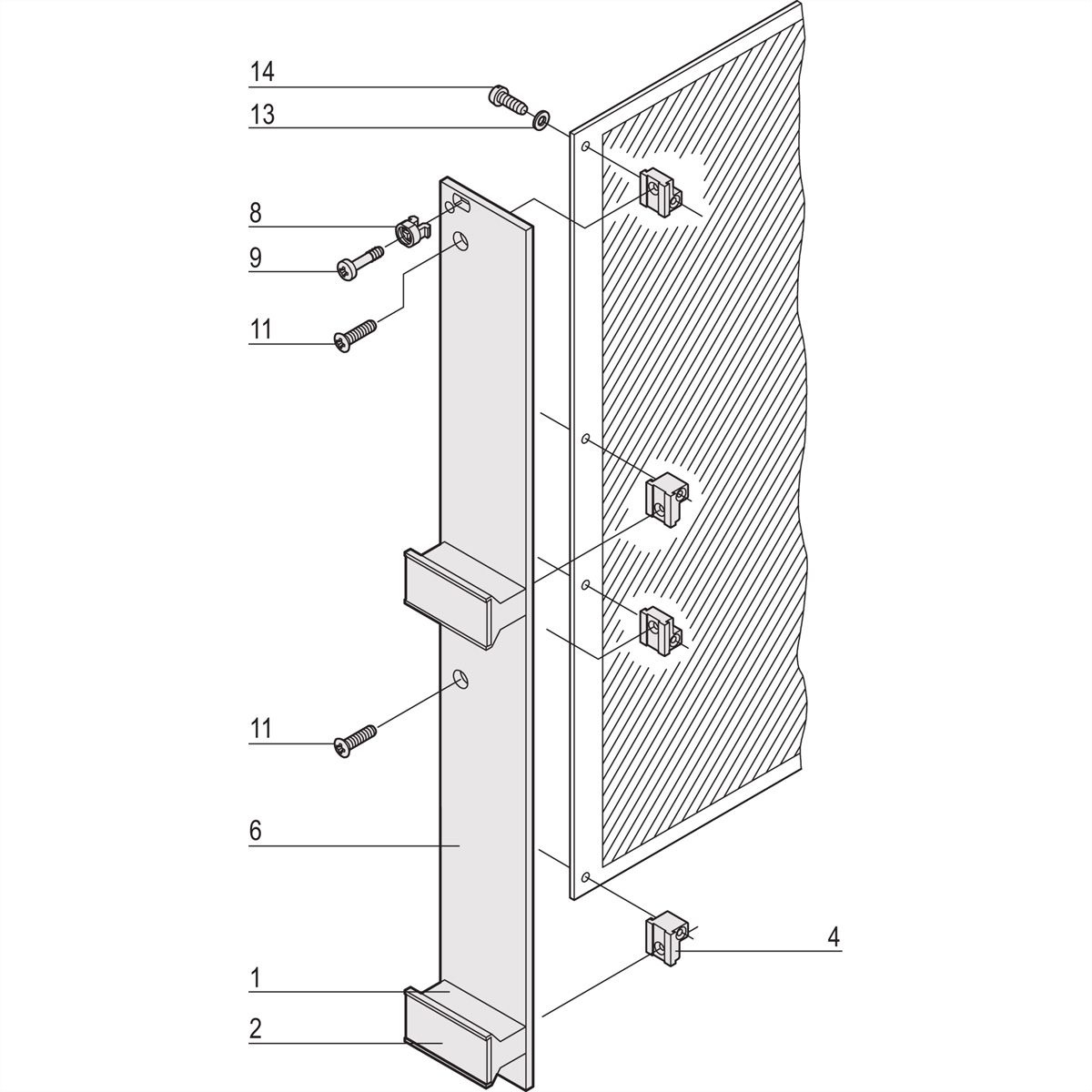

Lieferumfang (Bausatz):

Pos.1 (2x):: Kunststoffgriff, Trapez form, PPE, grau
Pos.2 (2x):: Beschriftungsplatte, Al 1,5 mm, eloxiert, Schnittkanten blank
Pos.4 (4x):: Leiterplattenhalter, Zn-Druck guss
Pos.6 (1x):: Frontplatte für Griff in Trapezform, Front seite eloxiert, Rück seite farbpassiviert
Pos.8 (2x):: Nippel, PA, grau, bis 7 TE Front plattenbreite
Pos.8 (4x):: Nippel, PA, grau, ab 8 TE Front plattenbreite
Pos.9 (2x):: Halskopfschraube, Kreuzschlitz/Schlitz, St, vernickelt, M2,5 x 11 und 12,3, bis 7 TE Front platten breite
Pos.9 (4x):: Halskopfschraube, Kreuzschlitz/Schlitz, St vernickelt, M2,5 x 11 und 12,3, ab 8 TE Front platten breite
Pos.11 (2x):: Linsensenkkopfschraube, St, vernickelt, M2,5 x 8
Pos.13 (4x):: Unterlegscheibe, A2,7 DIN 125
Pos.14 (4x):: Flachkopfschraube, St, vernickelt, M2,5 x 10
Pos.15 (2x):: Sechskantmutter, St, vernickelt, M2,5
Pos.16 (2x):: Flachkopfschraube, St, vernickelt, M2,5 x 12
Pos.17 (2x):: Flachkopfschraube, St, vernickelt, M2,5 x 16
