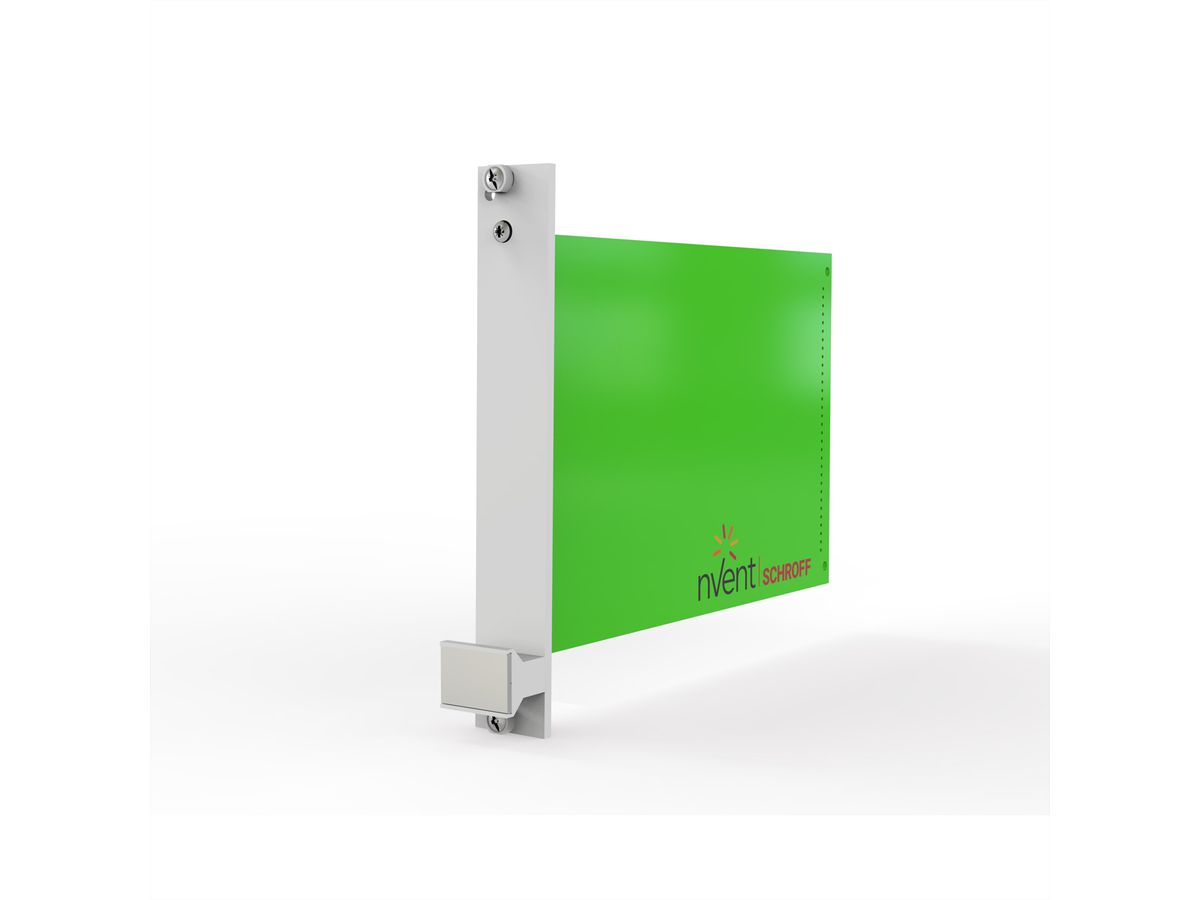

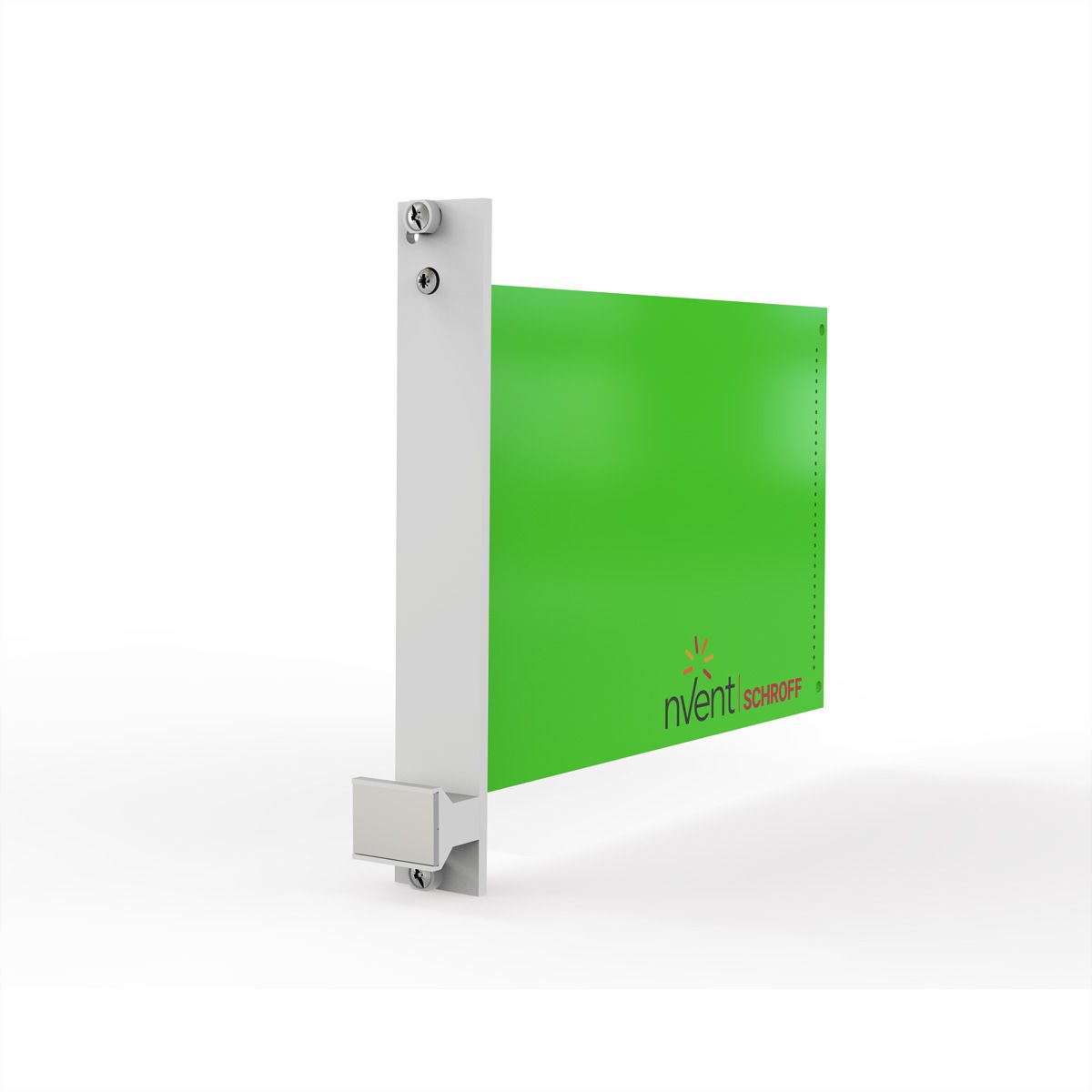

SCHROFF Steckbaugruppe mit starrem Griff in Trapezform - STECKBAUGRUPPE 3HE 8TE EL/C

Art.-Nr. 26152043 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 20818022 EAN 4036088059735 Paketgewicht 0,056 kg

SCHROFF Steckbaugruppe mit starrem Griff in Trapezform - STECKBAUGRUPPE 3HE 8TE EL/C

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Verfügbar - innerhalb von 1-2 Tagen lieferbar

Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet

PDF herunterladen

Beschreibung

Steckbaugruppen-Bausatz mit Griff in Trapezform, ungeschirmt, grau, 3 HE, 8 TE

PIU2 3U 8HP DUAL FINNISH

Frontplatte ungeschirmt - Griff ohne Aushebefunktion

Spezifikationen

Hersteller: SCHROFF
Produktgruppe: SCHROFF 19" Schränke & Ausbauteile
Produkttyp: Steckbaugruppen
Höheneinheiten: 3 HE
Breiteneinheiten: 8 TE
Höhe: 128.4 mm
Breite: 40.3 mm
Verpackungshöhe: 10 mm
Verpackungsbreite: 130 mm
Verpackungstiefe: 60 mm
Paketgewicht: 0.056 kg

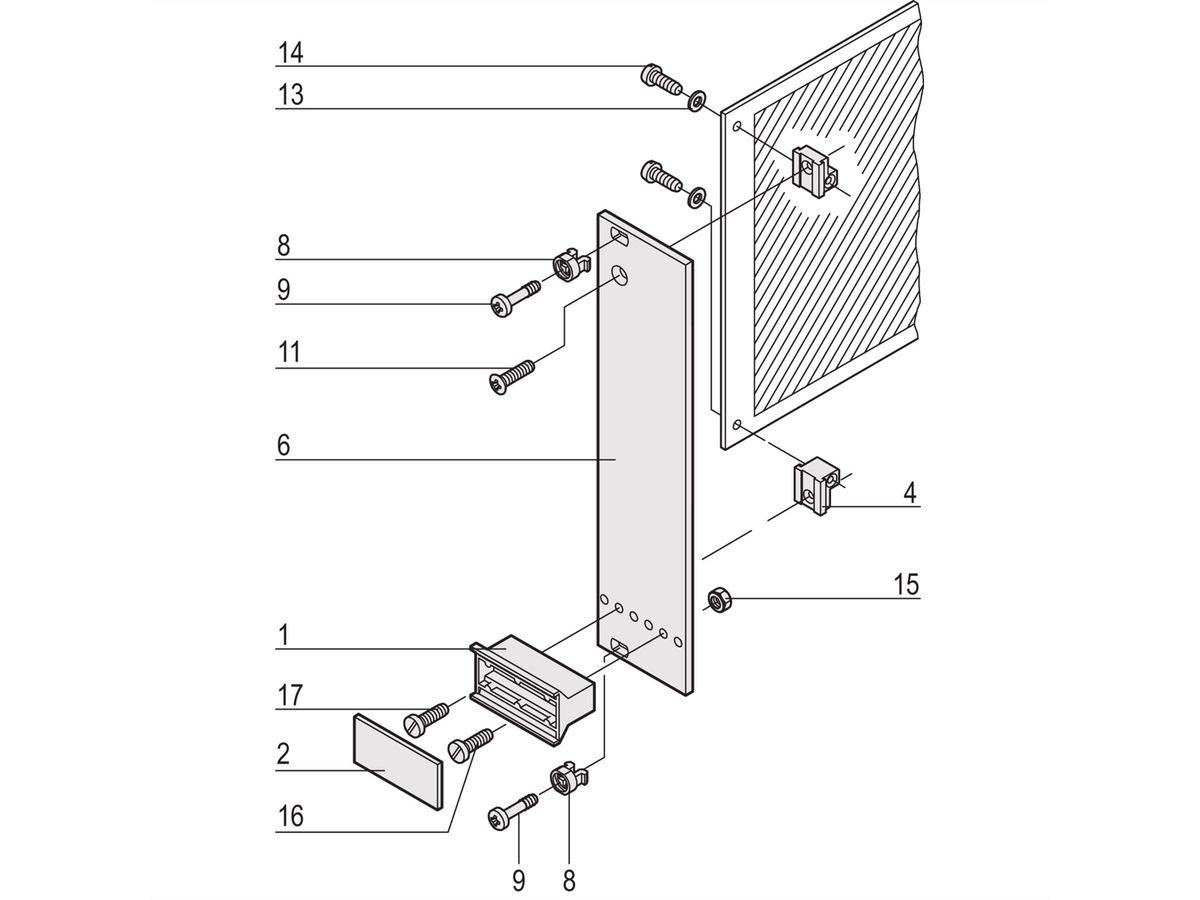

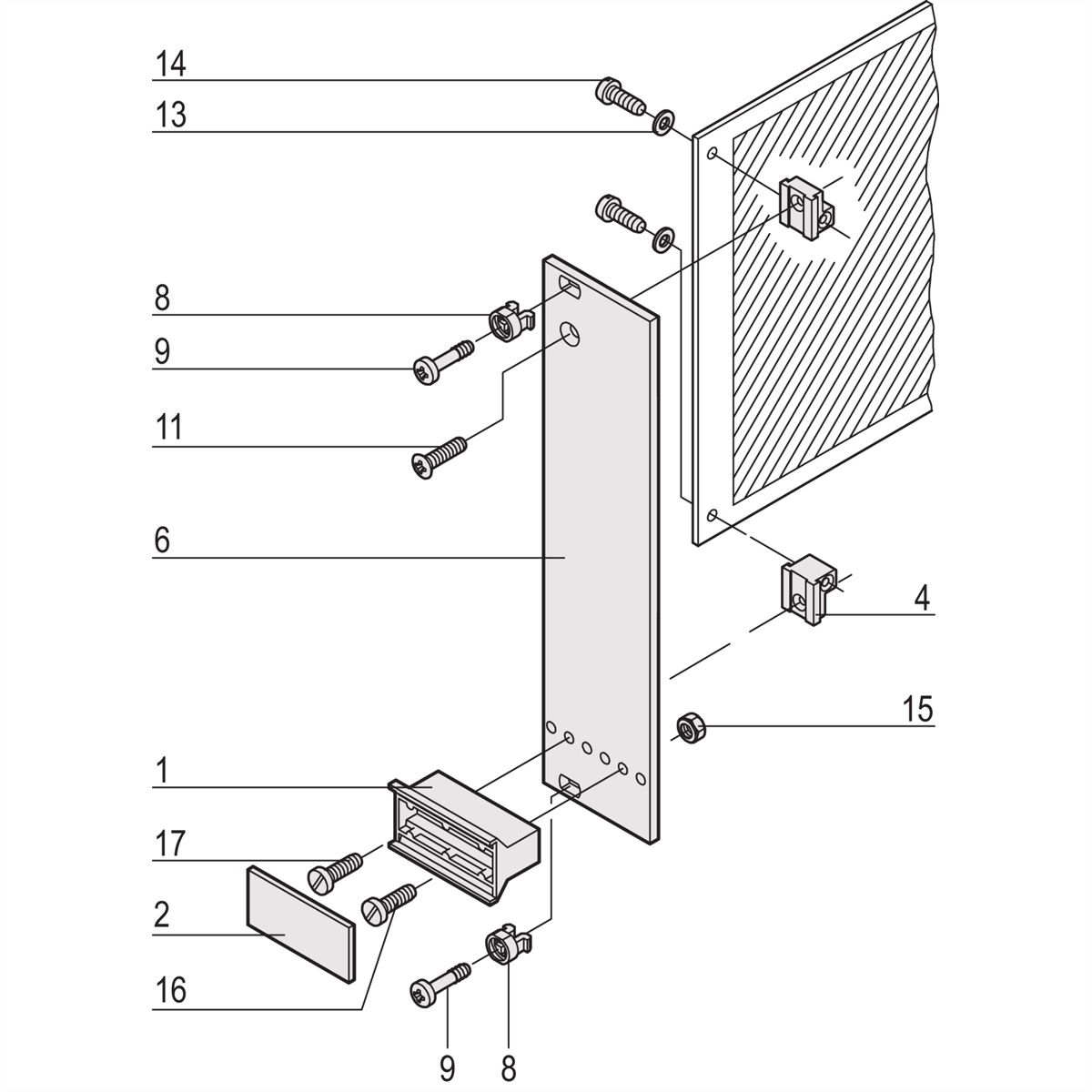

Lieferumfang (Bausatz):

Pos.1 (1x):: Kunststoffgriff, Trapezform, PPE, grau
Pos.2 (1x):: Beschriftungsplatte, Al 1,5 mm, eloxiert, Schnittkanten blank
Pos.4 (2x):: Leiterplattenhalter, Zn-Druckguss
Pos.6 (1x):: Frontplatte für Griff in Trapezform, Frontseite eloxiert, Rückseite farbpassiviert
Pos.8 (2x):: Nippel, PA, grau, bis 7 TE Frontplattenbreite
Pos.8 (4x):: Nippel, PA, grau, ab 8 TE Frontplattenbreite
Pos.9 (2x):: Halskopfschraube, Kreuzschlitz/Schlitz, St vernickelt, M2,5 x 11 und 12,3, bis 7 TE Frontplattenbreite
Pos.9 (4x):: Halskopfschraube, Kreuzschlitz/Schlitz, St vernickelt, M2,5 x 11 und 12,3, ab 8 TE Frontplattenbreite
Pos.11 (1x):: Linsensenkkopfschraube, St vernickelt, M2,5 x 8
Pos.13 (2x):: Unterlegscheibe, A2,7 DIN 125
Pos.14 (2x):: Flachkopfschraube, St vernickelt, M2,5 x 10
Pos.15 (1x):: Sechskantmutter, St, vernickelt, M2,5
Pos.16 (1x):: Flachkopfschraube, St vernickelt, M2,5 x 12
Pos.17 (1x):: Flachkopfschraube, St vernickelt, M2,5 x 16

Downloads

Hersteller-Datenblatt - Deutsch (327,5 KB) Hersteller-Datenblatt - English (326,7 KB)

Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.

Mehr über SCHROFF
