SCHROFF Steckbaugruppe mit starrem Griff in Trapezform - STECKBAUGRUPPE 3HE 7TE EL/C

Art.-Nr. 26152042 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 20818021 EAN 4036088059728 Paketgewicht 0,052 kg

SCHROFF Steckbaugruppe mit starrem Griff in Trapezform - STECKBAUGRUPPE 3HE 7TE EL/C

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Verfügbar - innerhalb von 1-2 Tagen lieferbar

Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet

PDF herunterladen

Beschreibung

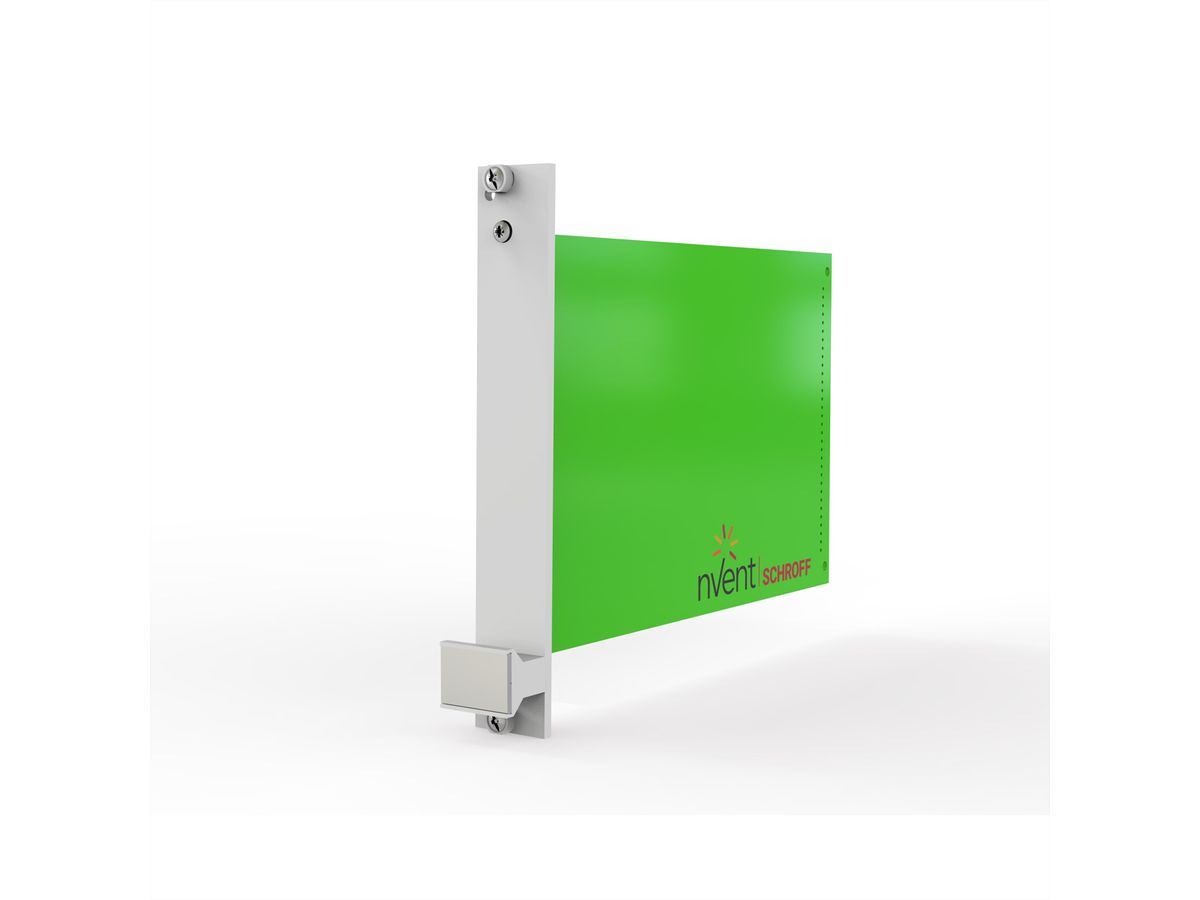

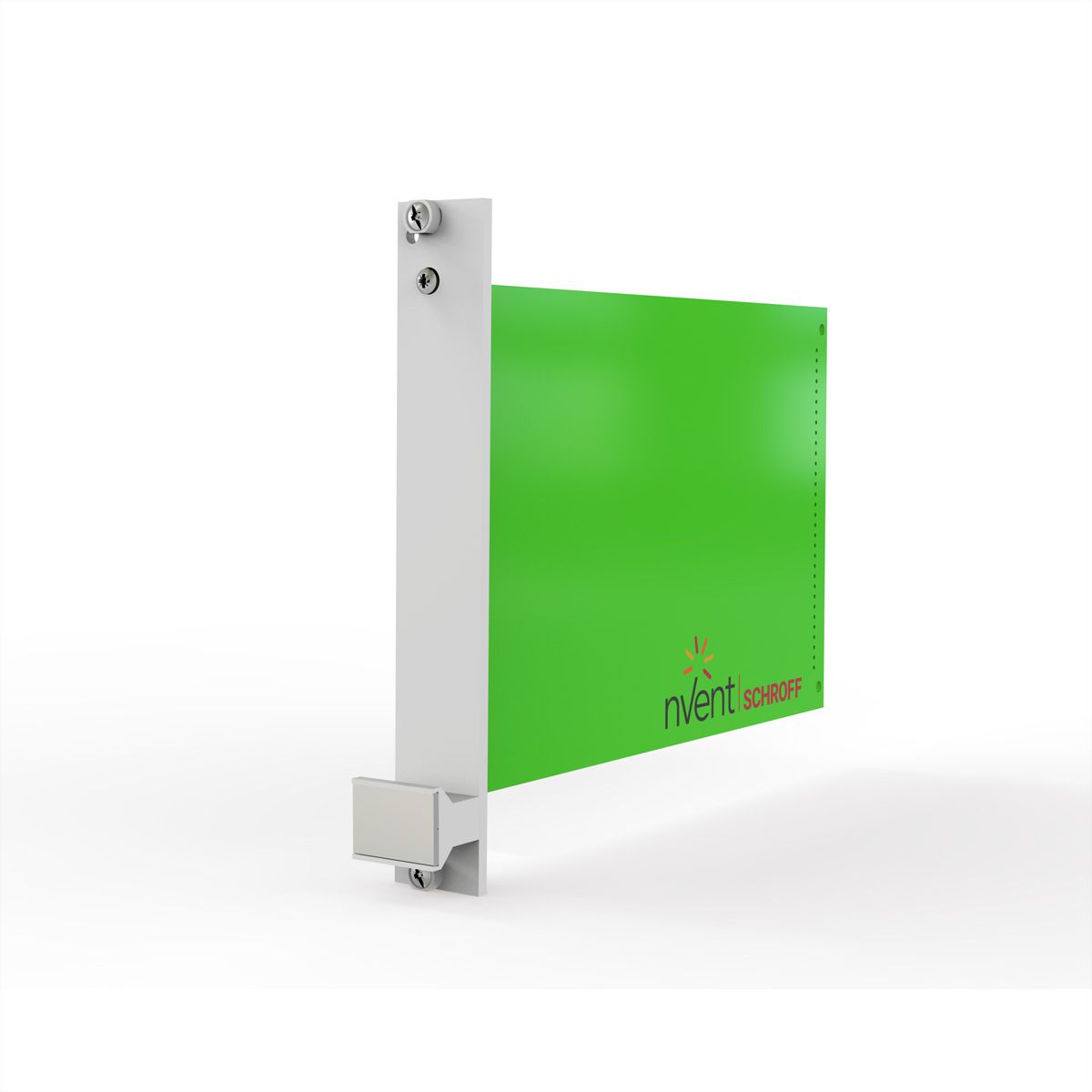

Steckbaugruppen-Bausatz mit Griff in Trapezform, ungeschirmt, grau, 3 HE, 7 TE

PIU2 3U 7HP DUAL FINNISH

Frontplatte ungeschirmt - Griff ohne Aushebefunktion

Spezifikationen

Hersteller: SCHROFF
Produktgruppe: SCHROFF 19" Schränke & Ausbauteile
Produkttyp: Steckbaugruppen
Höheneinheiten: 3 HE
Breiteneinheiten: 7 TE
Höhe: 128.4 mm
Breite: 35.2 mm
Verpackungshöhe: 40 mm
Verpackungsbreite: 100 mm
Verpackungstiefe: 180 mm
Paketgewicht: 0.052 kg

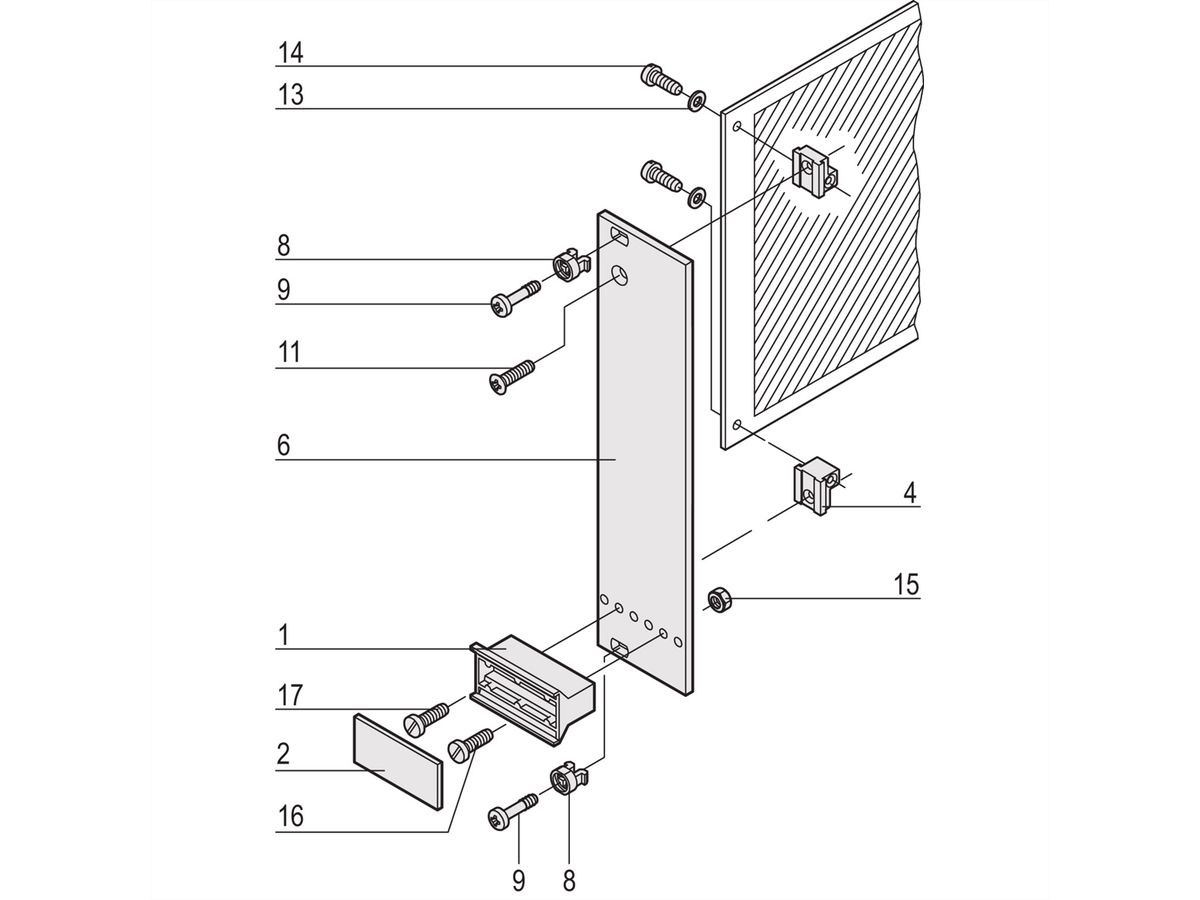

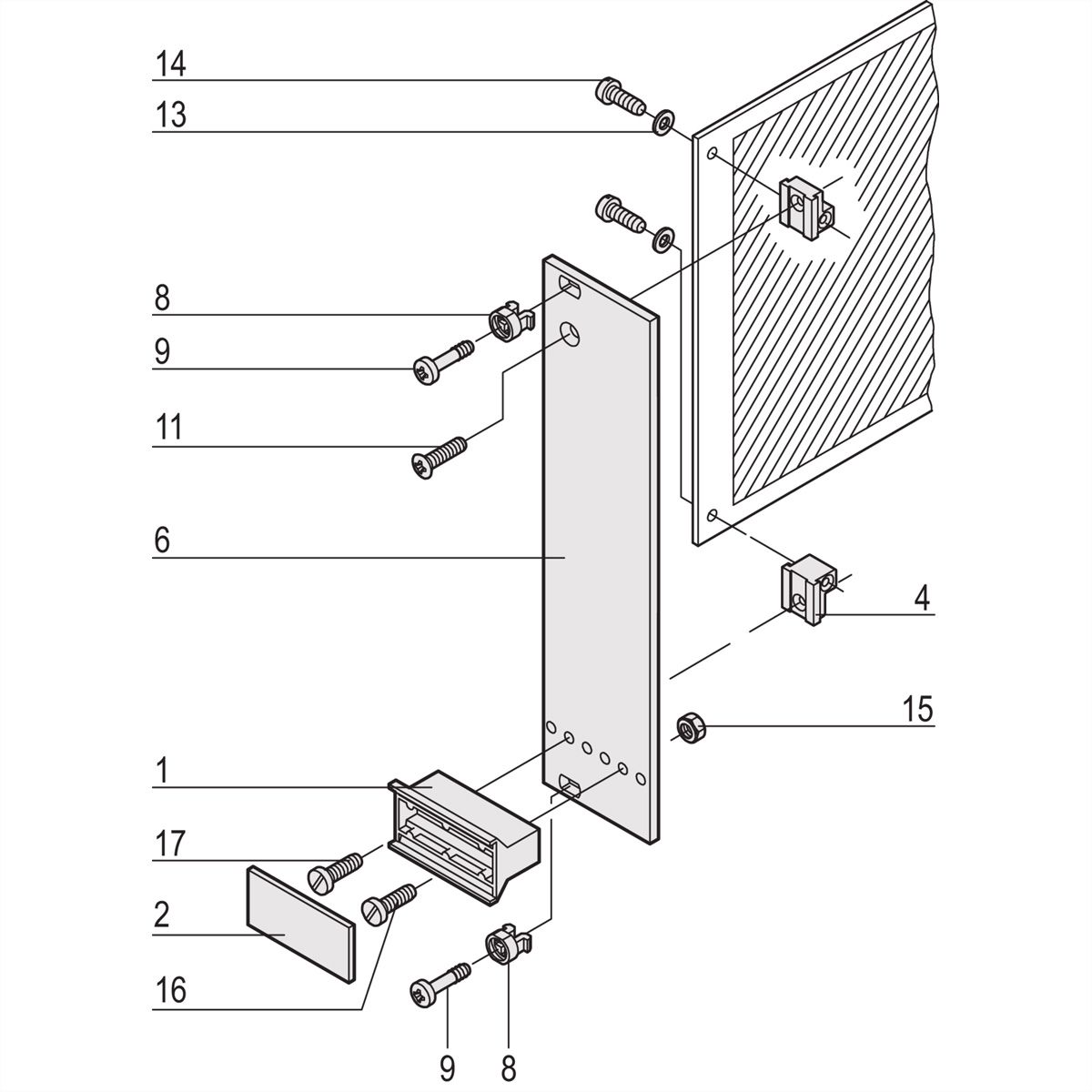

Lieferumfang (Bausatz):

Pos.1 (1x):: Kunststoffgriff, Trapezform, PPE, grau
Pos.2 (1x):: Beschriftungsplatte, Al 1,5 mm, eloxiert, Schnittkanten blank
Pos.4 (2x):: Leiterplattenhalter, Zn-Druckguss
Pos.6 (1x):: Frontplatte für Griff in Trapezform, Frontseite eloxiert, Rückseite farbpassiviert
Pos.8 (2x):: Nippel, PA, grau, bis 7 TE Frontplattenbreite
Pos.8 (4x):: Nippel, PA, grau, ab 8 TE Frontplattenbreite
Pos.9 (2x):: Halskopfschraube, Kreuzschlitz/Schlitz, St vernickelt, M2,5 x 11 und 12,3, bis 7 TE Frontplattenbreite
Pos.9 (4x):: Halskopfschraube, Kreuzschlitz/Schlitz, St vernickelt, M2,5 x 11 und 12,3, ab 8 TE Frontplattenbreite
Pos.11 (1x):: Linsensenkkopfschraube, St vernickelt, M2,5 x 8
Pos.13 (2x):: Unterlegscheibe, A2,7 DIN 125
Pos.14 (2x):: Flachkopfschraube, St vernickelt, M2,5 x 10
Pos.15 (1x):: Sechskantmutter, St, vernickelt, M2,5
Pos.16 (1x):: Flachkopfschraube, St vernickelt, M2,5 x 12
Pos.17 (1x):: Flachkopfschraube, St vernickelt, M2,5 x 16
