SCHROFF Steckbaugruppe mit starrem Griff in Trapezform - STECKBAUGRUPPE 3HE 4TE EL/C

Art.-Nr. 26152039 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 20818018 EAN 4036088059698 Paketgewicht 0,036 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 12.08.2026
PDF herunterladen

Beschreibung

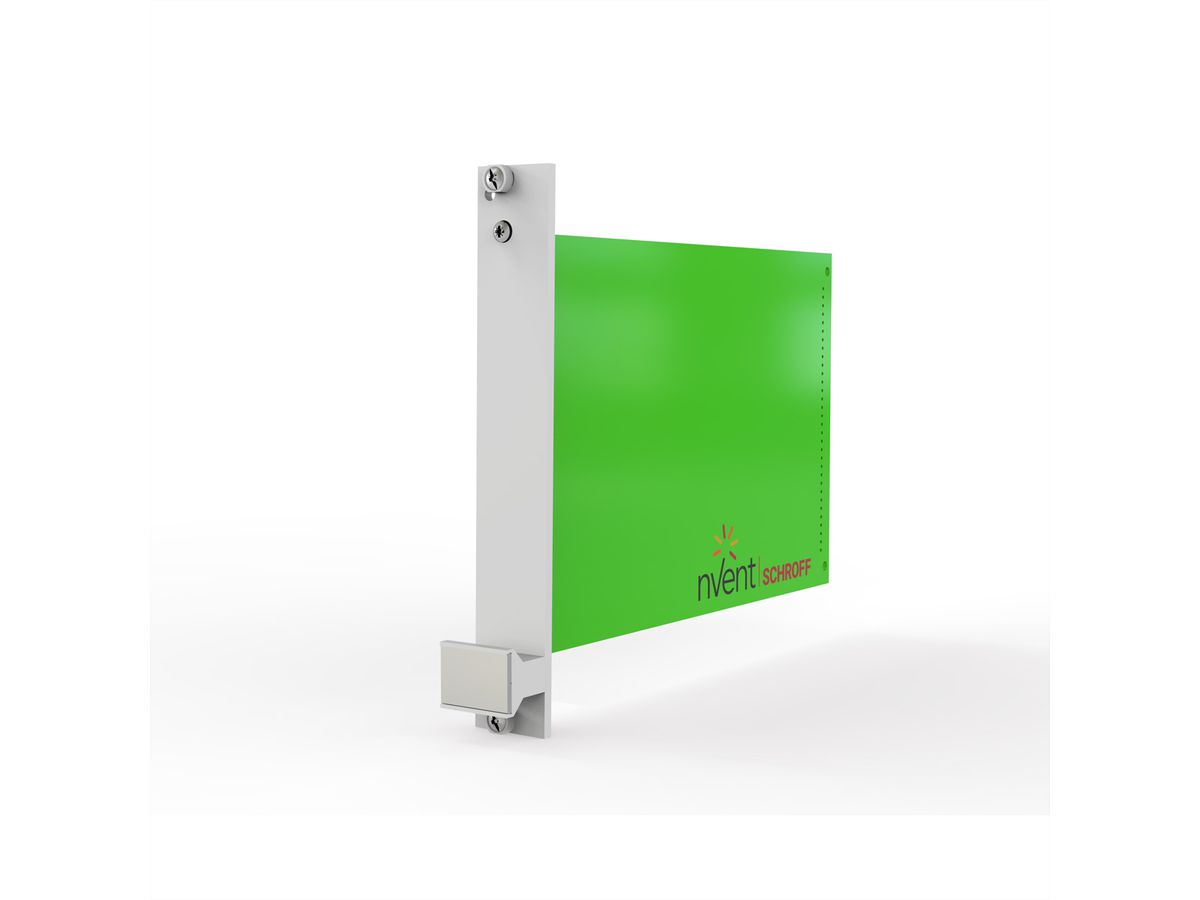

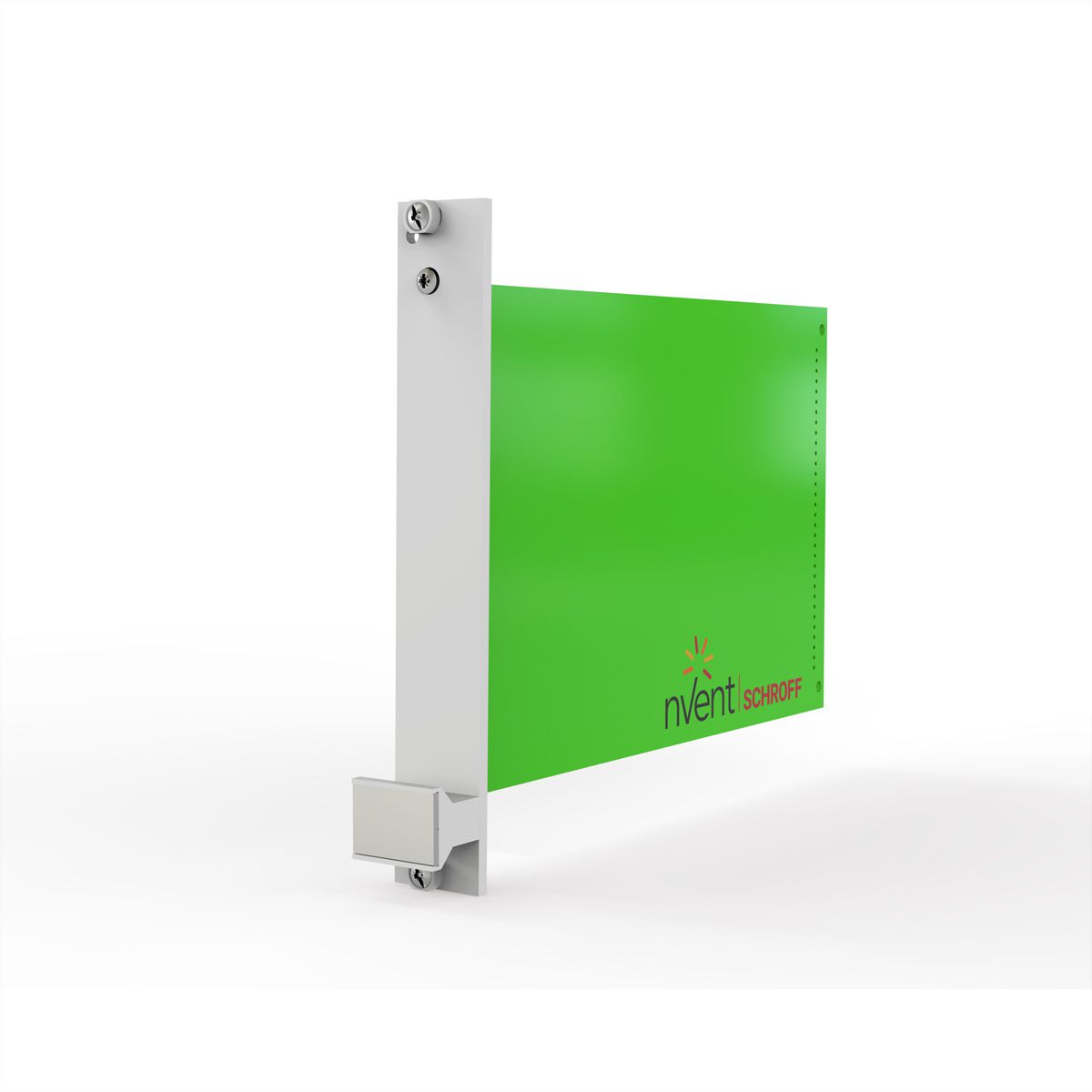

Steckbaugruppen-Bausatz mit Griff in Trapezform, ungeschirmt, grau, 3 HE, 4 TE

PIU2 3U 4HP DUAL FINNISH

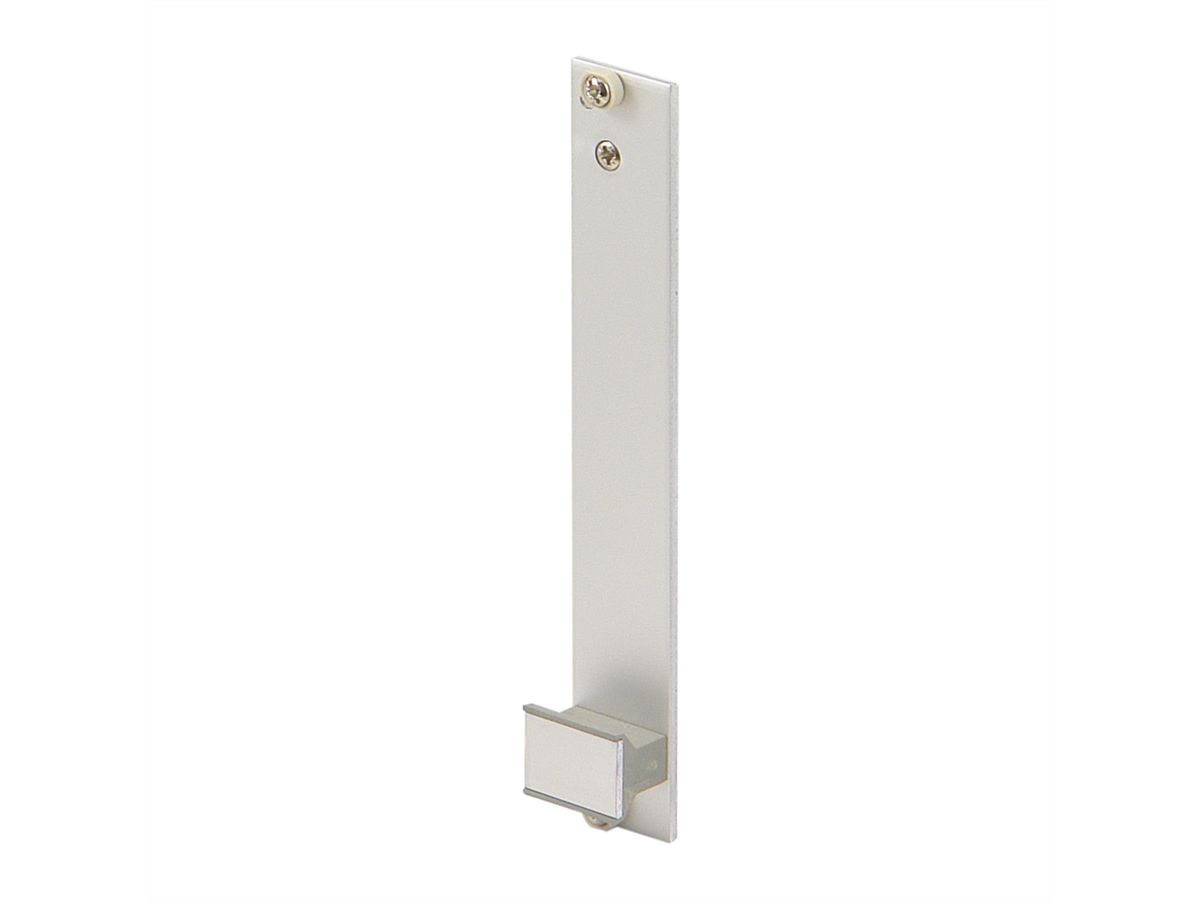

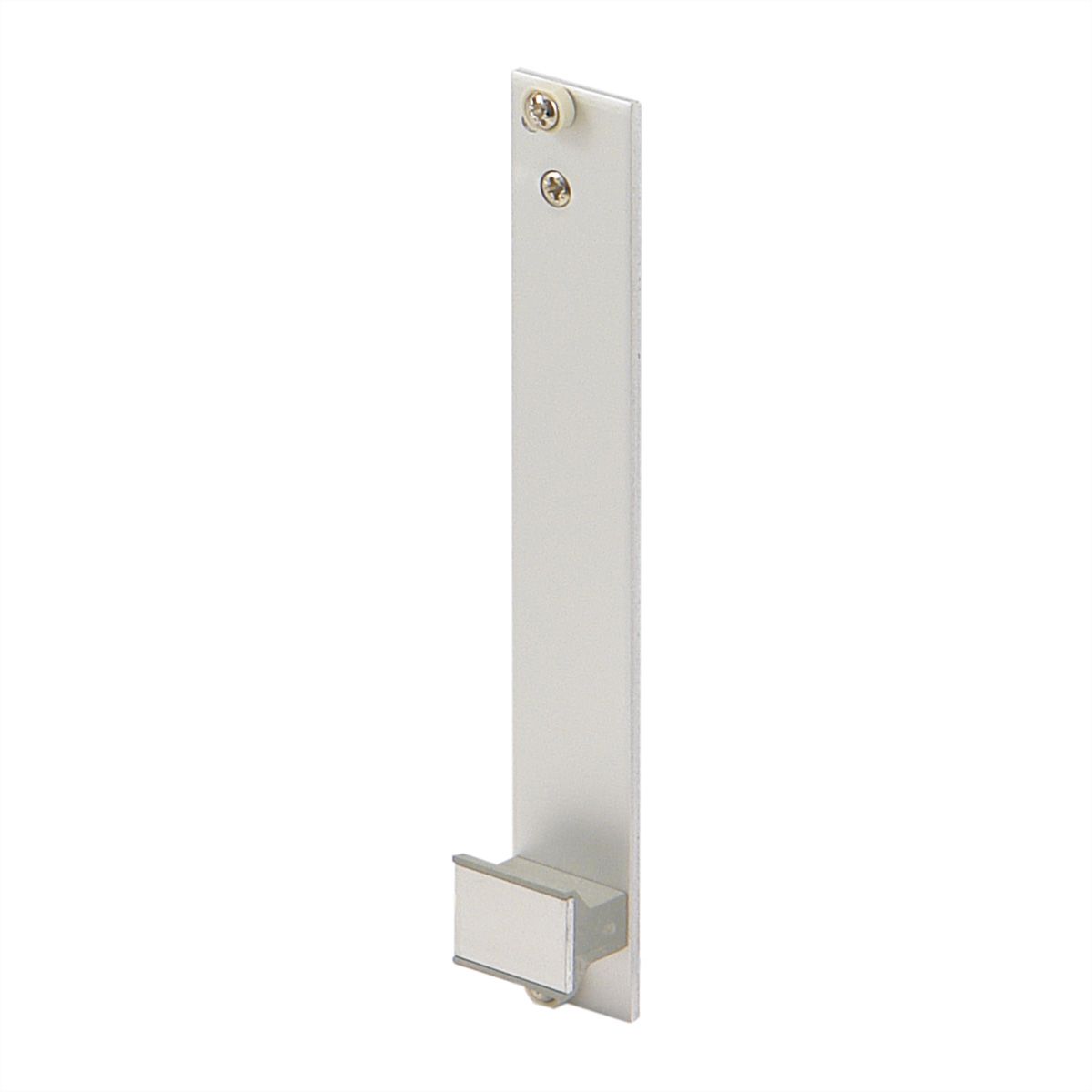

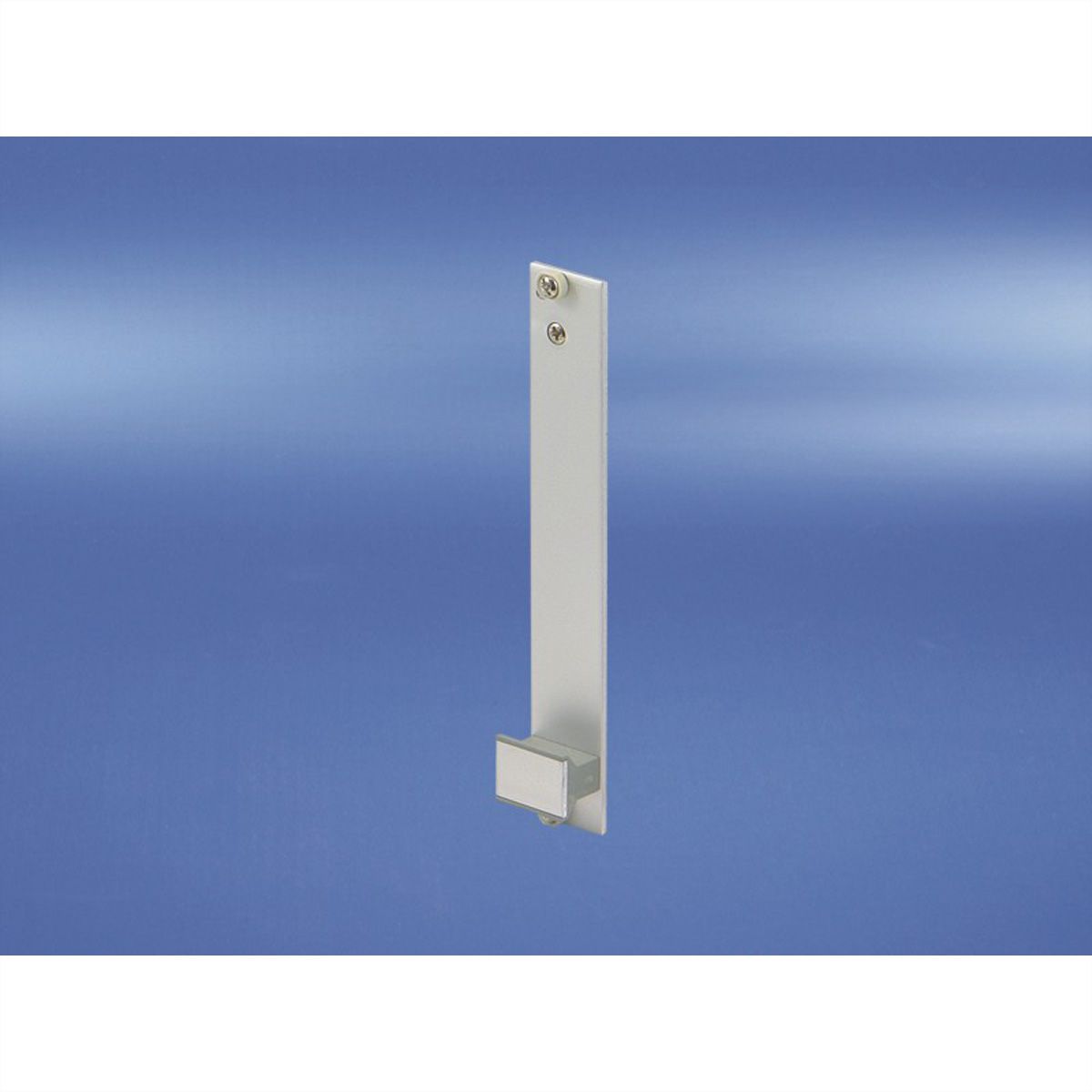

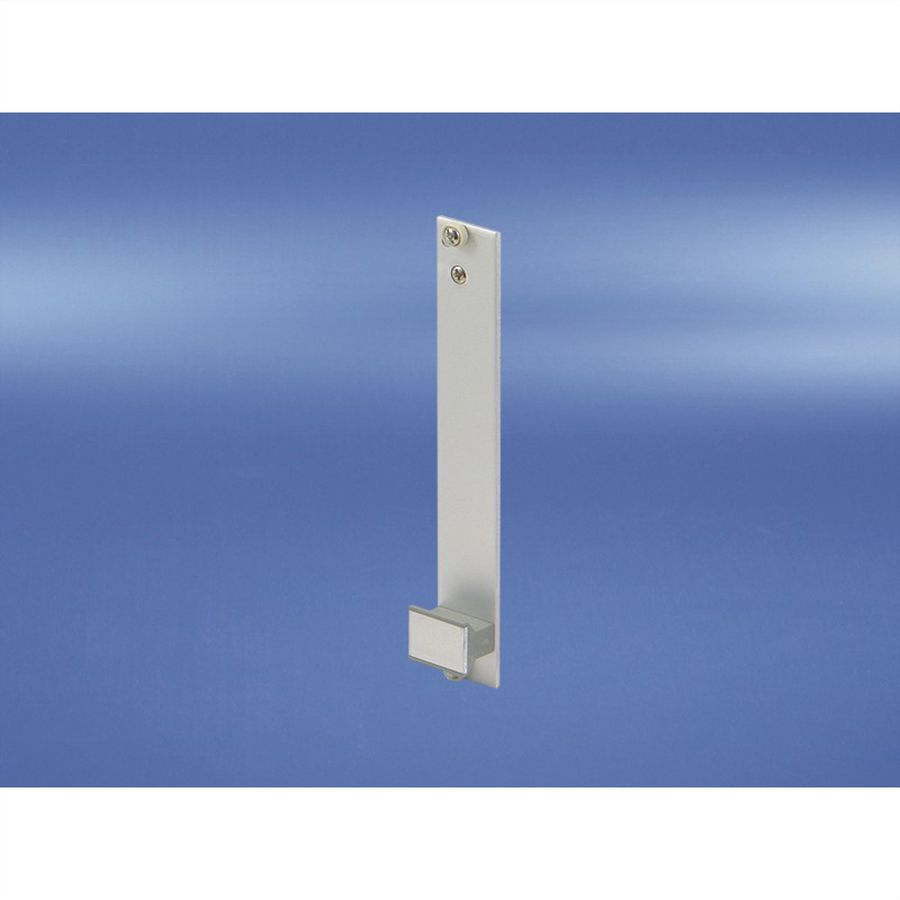

Frontplatte ungeschirmt - Griff ohne Aushebefunktion

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Steckbaugruppen
Höheneinheiten
3 HE
Breiteneinheiten
4 TE
Höhe
128.4 mm
Breite
20 mm
Verpackungshöhe
10 mm
Verpackungsbreite
130 mm
Verpackungstiefe
70 mm
Paketgewicht
0.036 kg

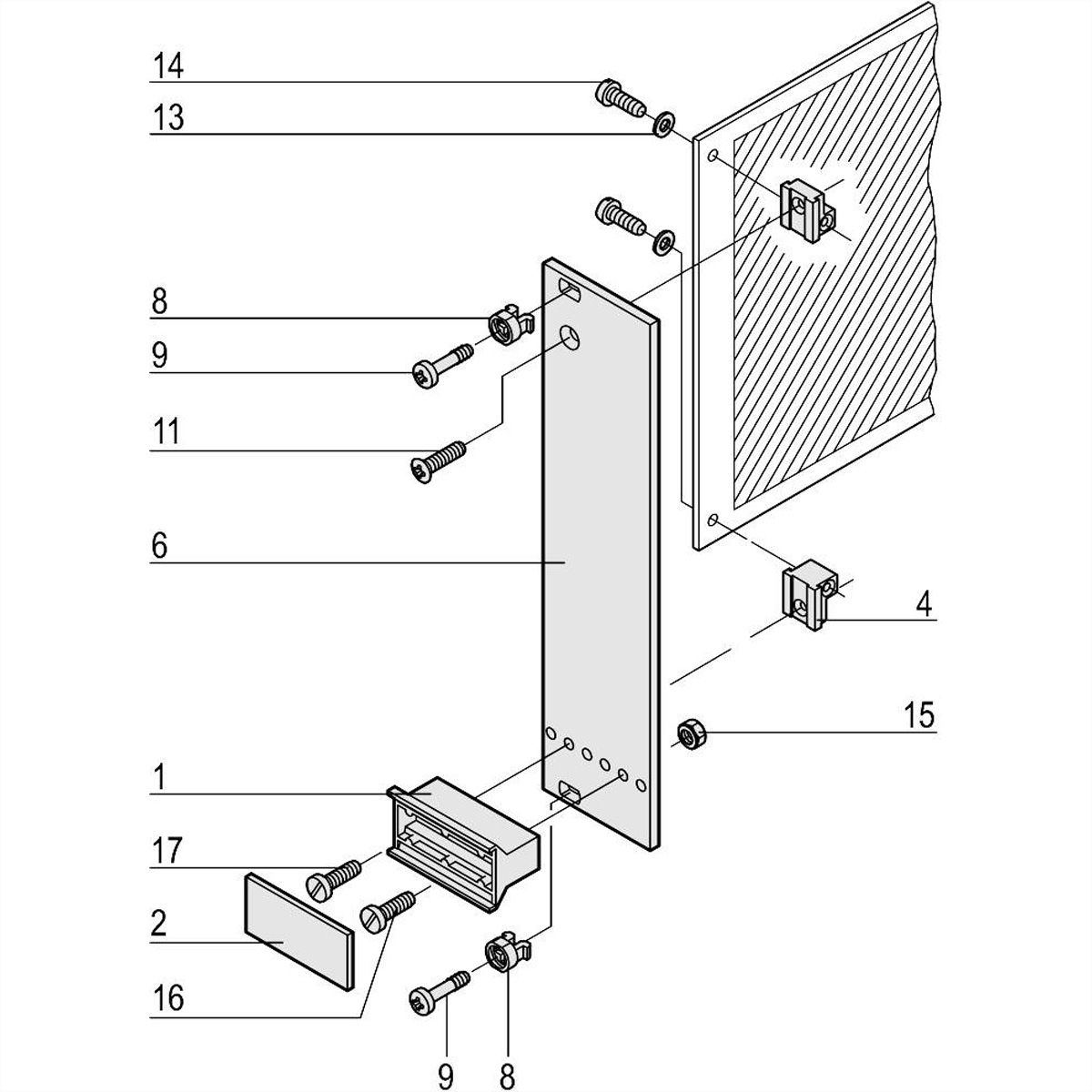

Lieferumfang (Bausatz):
Pos.1 (1x):
Kunststoffgriff, Trapezform, PPE, grau
Pos.2 (1x):
Beschriftungsplatte, Al 1,5 mm, eloxiert, Schnittkanten blank
Pos.4 (2x):
Leiterplattenhalter, Zn-Druckguss
Pos.6 (1x):
Frontplatte für Griff in Trapezform, Frontseite eloxiert, Rückseite farbpassiviert
Pos.8 (2x):
Nippel, PA, grau, bis 7 TE Frontplattenbreite
Pos.8 (4x):
Nippel, PA, grau, ab 8 TE Frontplattenbreite
Pos.9 (2x):
Halskopfschraube, Kreuzschlitz/Schlitz, St vernickelt, M2,5 x 11 und 12,3, bis 7 TE Frontplattenbreite
Pos.9 (4x):
Halskopfschraube, Kreuzschlitz/Schlitz, St vernickelt, M2,5 x 11 und 12,3, ab 8 TE Frontplattenbreite
Pos.11 (1x):
Linsensenkkopfschraube, St vernickelt, M2,5 x 8
Pos.13 (2x):
Unterlegscheibe, A2,7 DIN 125
Pos.14 (2x):
Flachkopfschraube, St vernickelt, M2,5 x 10
Pos.15 (1x):
Sechskantmutter, St, vernickelt, M2,5
Pos.16 (1x):
Flachkopfschraube, St vernickelt, M2,5 x 12
Pos.17 (1x):
Flachkopfschraube, St vernickelt, M2,5 x 16
