SCHROFF Steckbaugruppe mit starrem Griff in Trapezform - STECKBAUGRUPPE 3HE 12TE EL/C

Art.-Nr. 26152045 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 20818024 EAN 4036088059759 Paketgewicht 0,078 kg

SCHROFF Steckbaugruppe mit starrem Griff in Trapezform - STECKBAUGRUPPE 3HE 12TE EL/C

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 12.08.2026

PDF herunterladen

Beschreibung

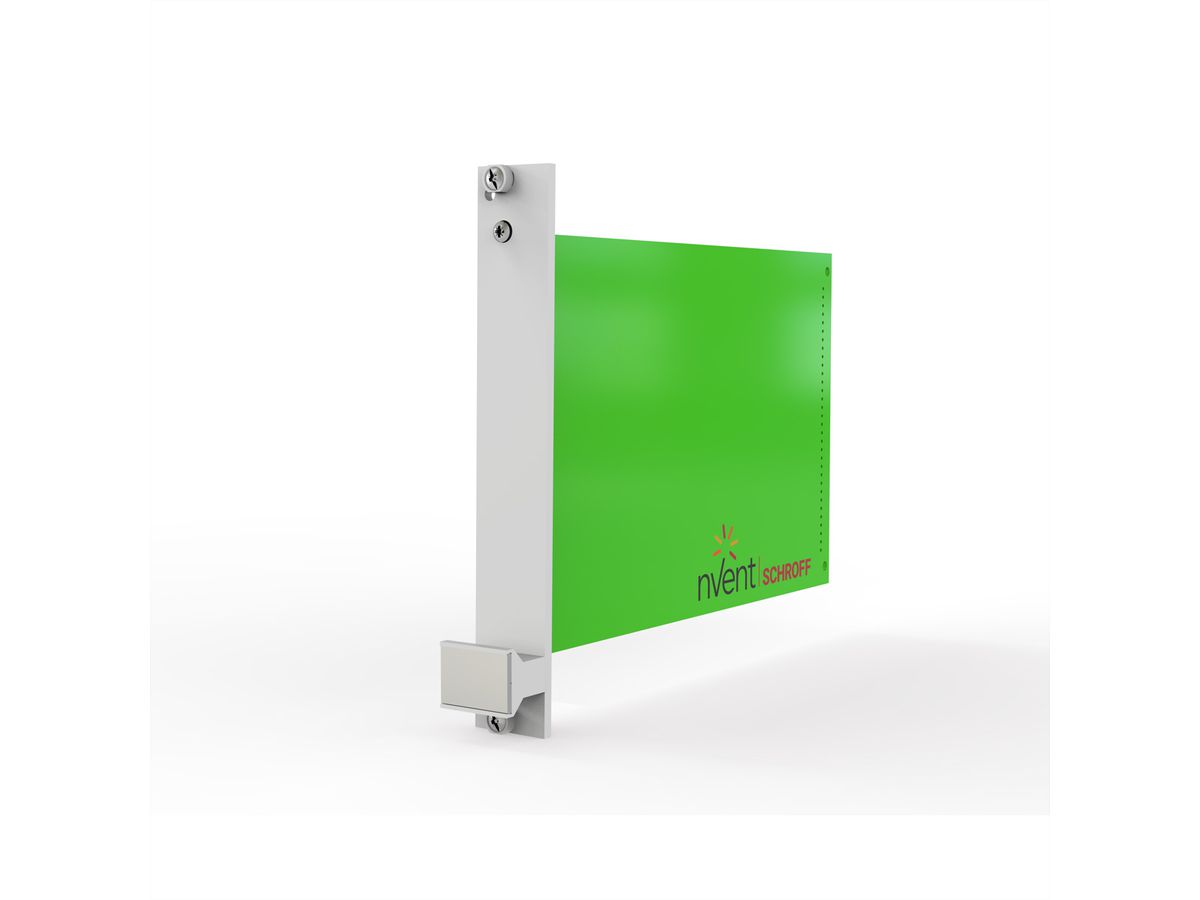

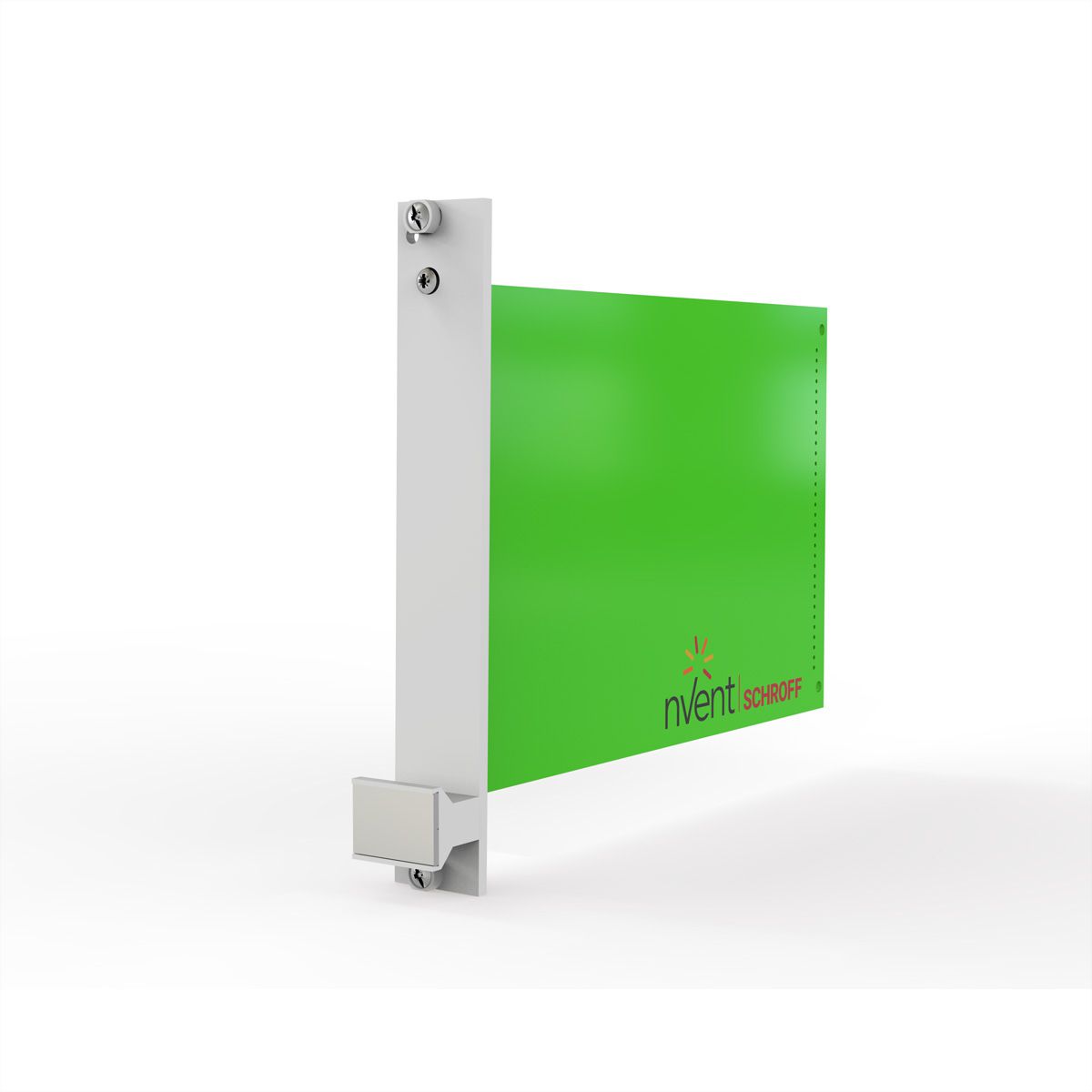

Steckbaugruppen-Bausatz mit Griff in Trapezform, ungeschirmt, grau, 3 HE, 12 TE

PIU2 3U 12HP DUAL FINNISH

Frontplatte ungeschirmt - Griff ohne Aushebefunktion

Spezifikationen

Hersteller: SCHROFF
Produktgruppe: SCHROFF 19" Schränke & Ausbauteile
Produkttyp: Steckbaugruppen
Höheneinheiten: 3 HE
Breiteneinheiten: 12 TE
Höhe: 128.4 mm
Breite: 60.6 mm
Verpackungshöhe: 30 mm
Verpackungsbreite: 110 mm
Verpackungstiefe: 170 mm
Paketgewicht: 0.078 kg

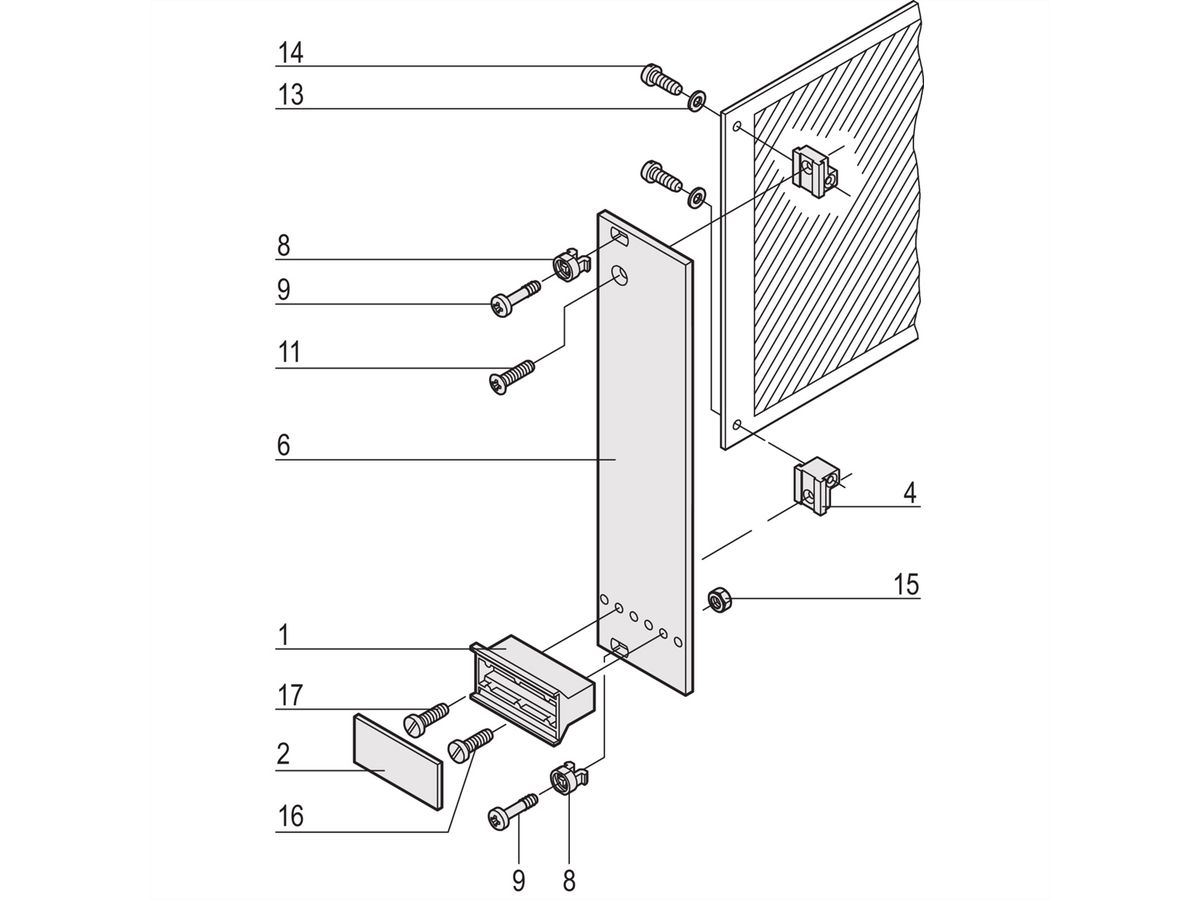

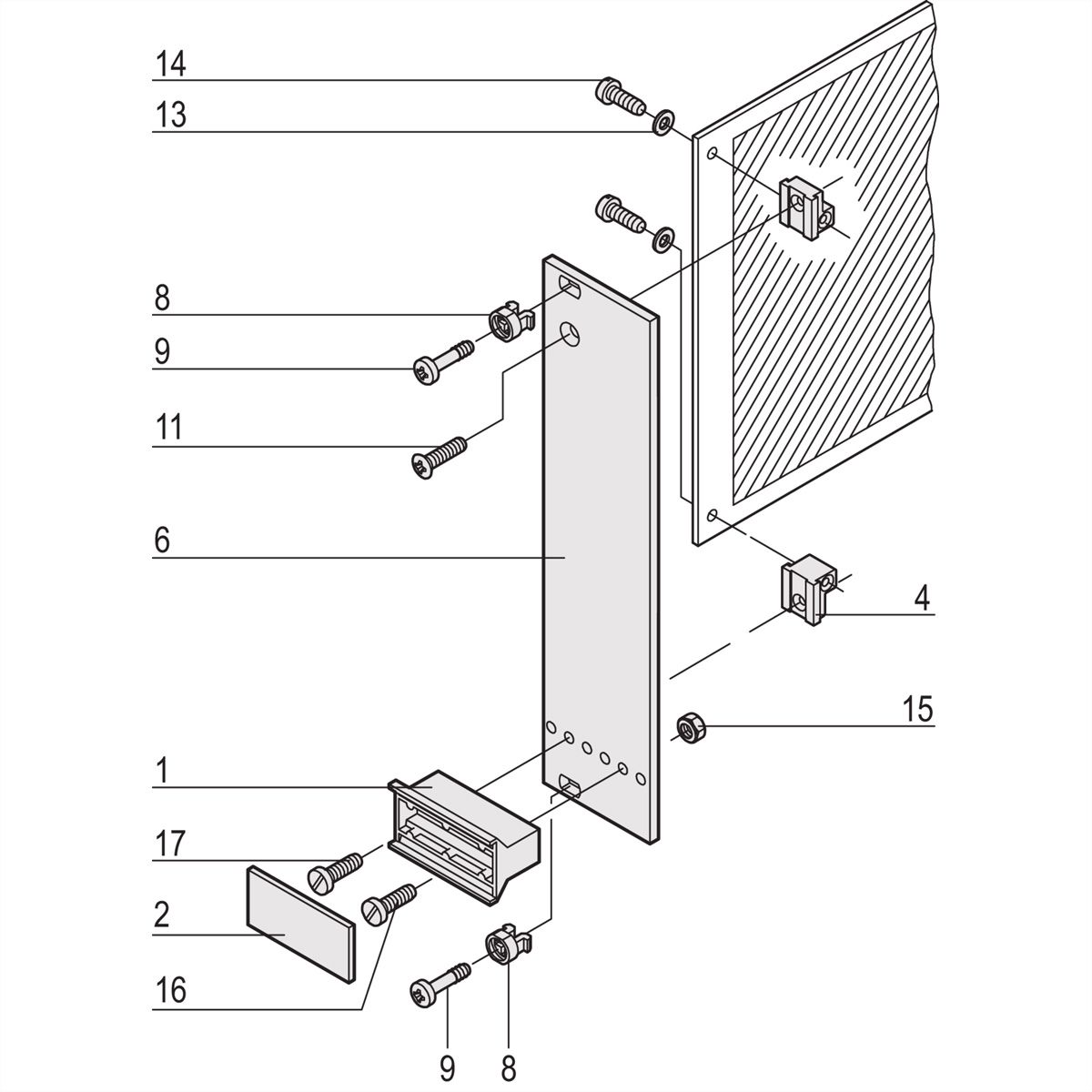

Lieferumfang (Bausatz):

Pos.1 (1x):: Kunststoffgriff, Trapezform, PPE, grau
Pos.2 (1x):: Beschriftungsplatte, Al 1,5 mm, eloxiert, Schnittkanten blank
Pos.4 (2x):: Leiterplattenhalter, Zn-Druckguss
Pos.6 (1x):: Frontplatte für Griff in Trapezform, Frontseite eloxiert, Rückseite farbpassiviert
Pos.8 (2x):: Nippel, PA, grau, bis 7 TE Frontplattenbreite
Pos.8 (4x):: Nippel, PA, grau, ab 8 TE Frontplattenbreite
Pos.9 (2x):: Halskopfschraube, Kreuzschlitz/Schlitz, St vernickelt, M2,5 x 11 und 12,3, bis 7 TE Frontplattenbreite
Pos.9 (4x):: Halskopfschraube, Kreuzschlitz/Schlitz, St vernickelt, M2,5 x 11 und 12,3, ab 8 TE Frontplattenbreite
Pos.11 (1x):: Linsensenkkopfschraube, St vernickelt, M2,5 x 8
Pos.13 (2x):: Unterlegscheibe, A2,7 DIN 125
Pos.14 (2x):: Flachkopfschraube, St vernickelt, M2,5 x 10
Pos.15 (1x):: Sechskantmutter, St, vernickelt, M2,5
Pos.16 (1x):: Flachkopfschraube, St vernickelt, M2,5 x 12
Pos.17 (1x):: Flachkopfschraube, St vernickelt, M2,5 x 16
