SCHROFF Steckbaugruppe mit starrem Griff in Trapezform - STECKBAUGR.HF TR-GR 6HE 12TE

Art.-Nr. 26152502 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 20848678 Paketgewicht 0,21 kg

SCHROFF Steckbaugruppe mit starrem Griff in Trapezform - STECKBAUGR.HF TR-GR 6HE 12TE

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 12.08.2026

PDF herunterladen

Beschreibung

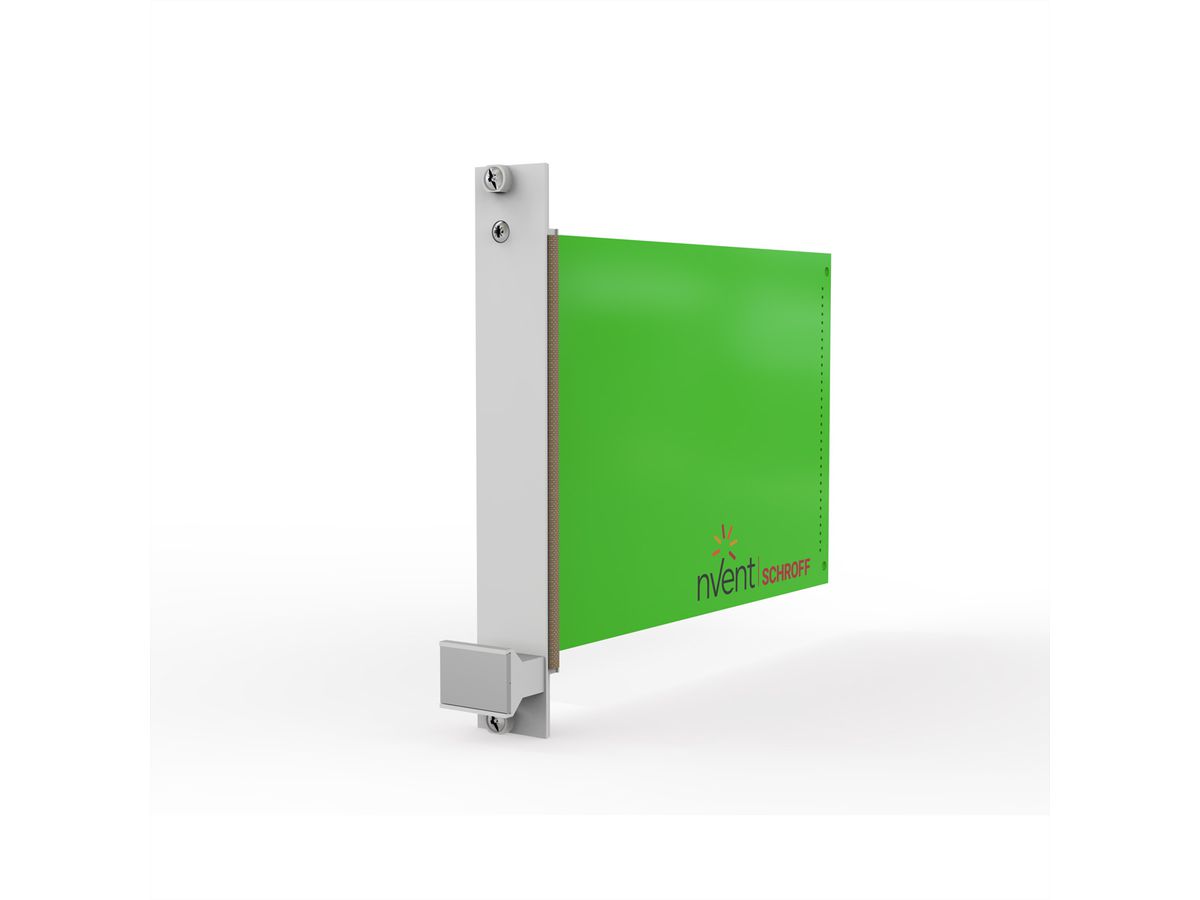

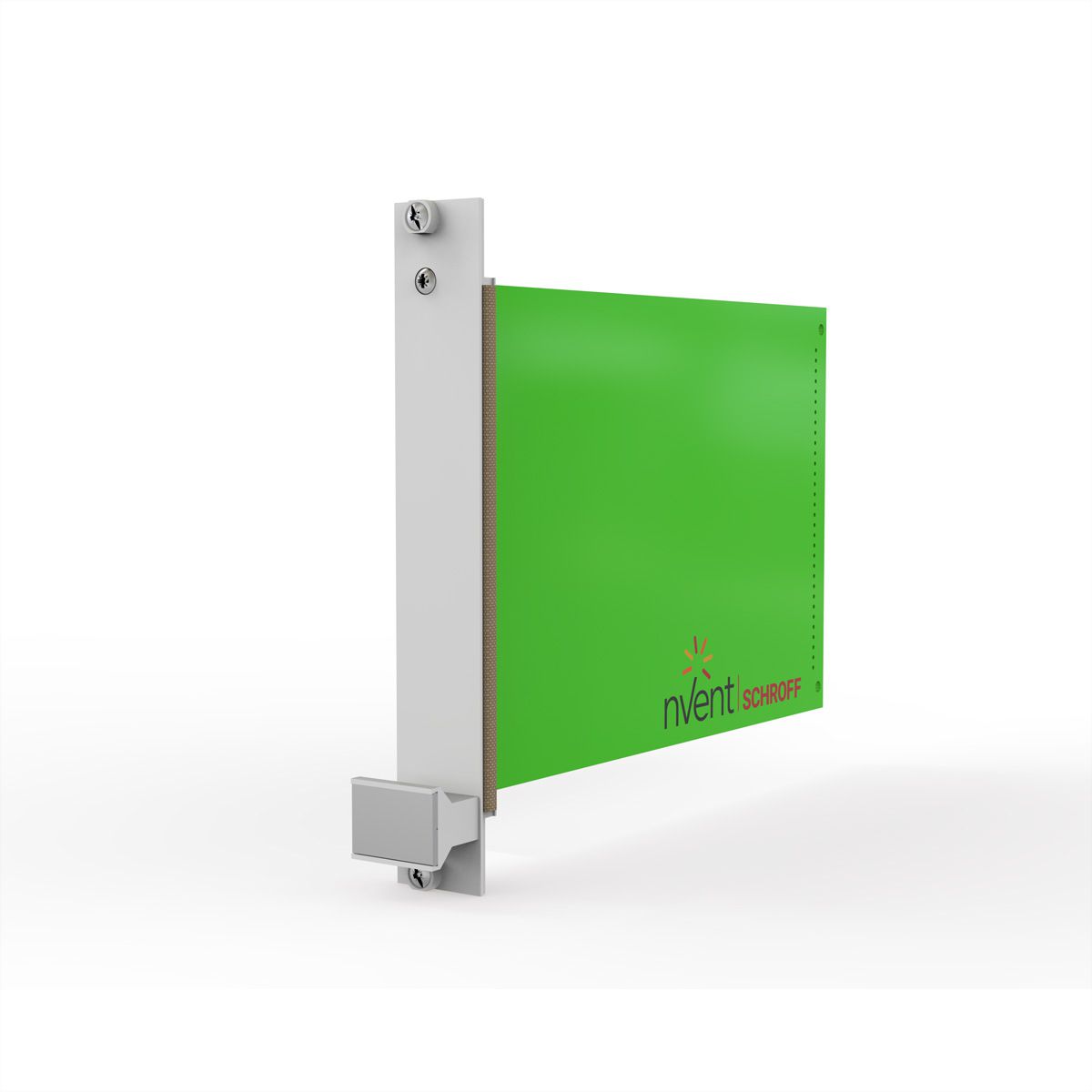

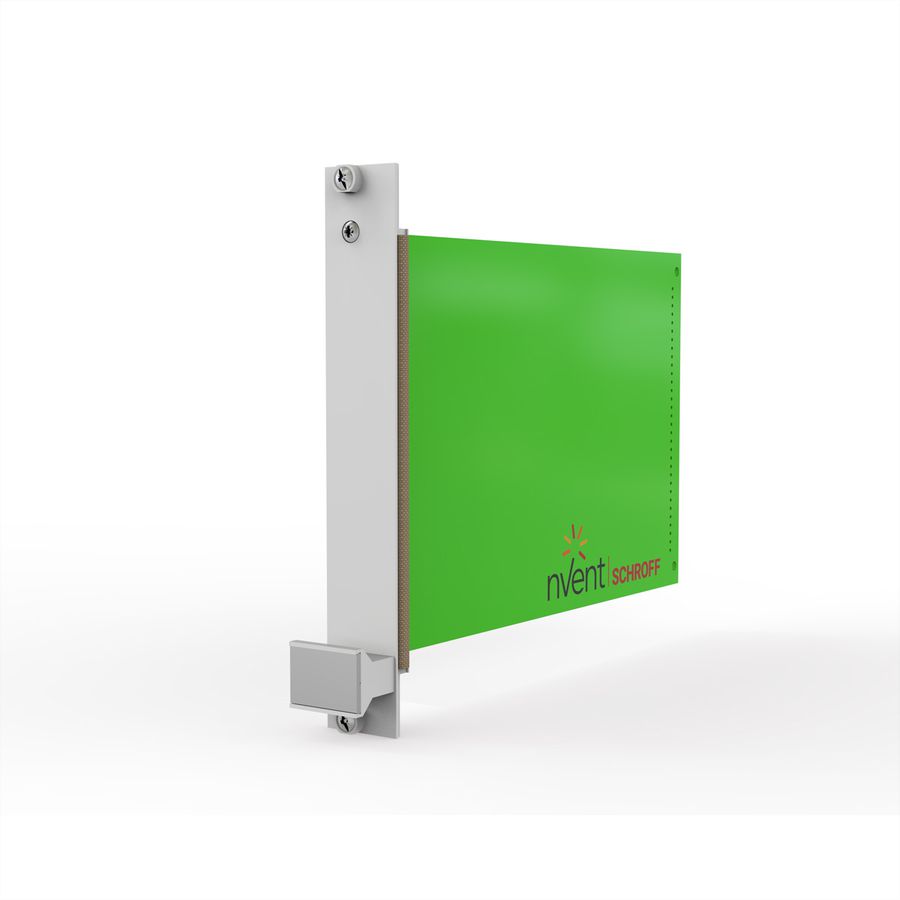

Steckbaugruppen-Bausatz mit Griff in Trapezform, geschirmt, grau, 6 HE, 12 TE

PIU2 EMC CAR-HDL 6U 12HP

Griff ohne Aushebefunktion - Frontplatte geschirmt

Spezifikationen

Hersteller: SCHROFF
Produktgruppe: SCHROFF 19" Schränke & Ausbauteile
Produkttyp: Steckbaugruppen
Höheneinheiten: 6 HE
Breiteneinheiten: 12 TE
Höhe: 261.8 mm
Breite: 60.6 mm
Verpackungshöhe: 0 mm
Verpackungsbreite: 0 mm
Verpackungstiefe: 0 mm
Paketgewicht: 0.21 kg

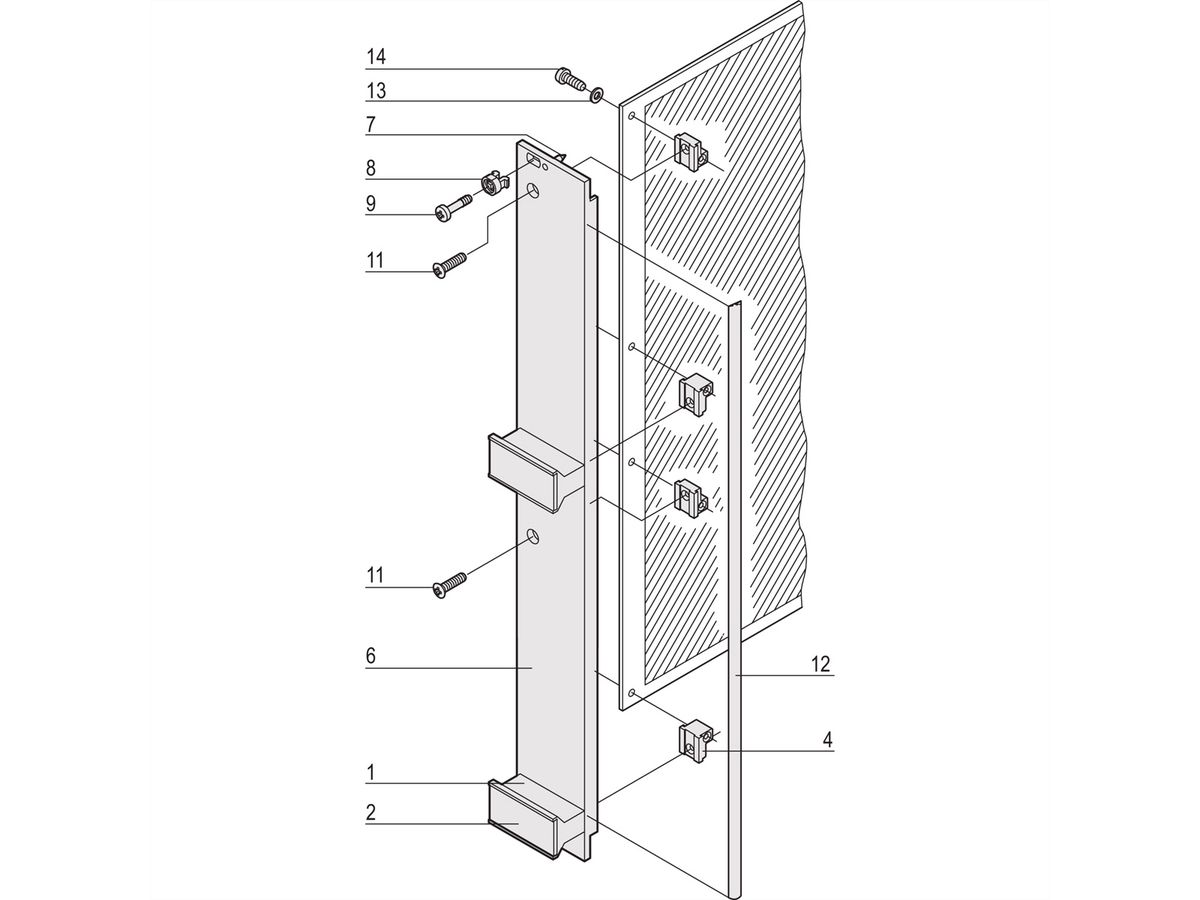

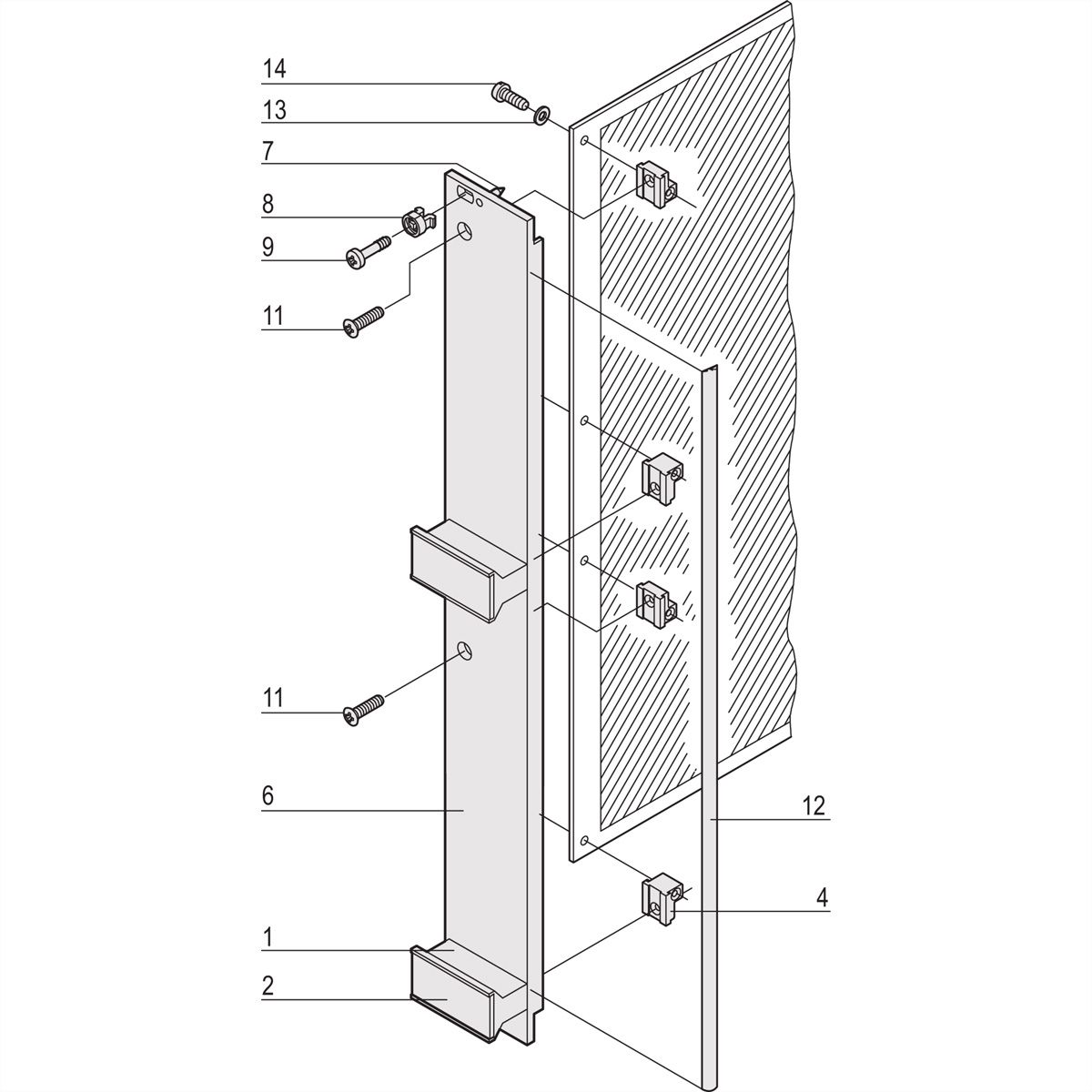

Lieferumfang (Bausatz):

Pos.1 (2x):: Kunststoffgriff, Trapez form, PPE, grau
Pos.2 (2x):: Beschriftungsplatte, Al, 1,5 mm, eloxiert, Schnittkanten blank
Pos.4 (4x):: Leiterplattenhalter, Zn-Druck guss
Pos.6 (1x):: U-Frontprofil für Griff in Trapezform, Front seite eloxiert, Rück seite leitfähig
Pos.7 (2x):: Zentrierpin, eingepresst, St, rostfrei,
Pos.8 (2x):: Nippel, PA, grau, bis 7 TE Front plattenbreite
Pos.8 (4x):: Nippel, PA, grau, ab 8 TE Front plattenbreite
Pos.9 (2x):: Halsschraube, Kreuzschlitz/Schlitz, St, vernickelt, M2,5 x 11 und 12,3, bis 7 TE Front platten breite
Pos.9 (4x):: Halsschraube, Kreuzschlitz/Schlitz, St, vernickelt, M2,5 x 11 und 12,3, ab 8 TE Front platten breite
Pos.11 (2x):: Linsen senk schraube, St, vernickelt, M2,5 x 8
Pos.12 (1x):: EMV-Textil dichtung
Pos.13 (4x):: Unterlegscheibe, A2,7 DIN 125
Pos.14 (4x):: Flachkopfschraube, St, vernickelt, M2,5 x 10
Pos.15 (2x):: Sechskantmutter, St, vernickelt, M2,5
Pos.16 (2x):: Flachkopfschraube, St, vernickelt, M2,5 x 12
Pos.17 (2x):: Flachkopfschraube, St, vernickelt, M2,5 x 16

Downloads

Hersteller-Datenblatt - Deutsch (488,1 KB) Hersteller-Datenblatt - English (487,3 KB) Weitere PDF-Daten - Benutzeranleitung - Deutsch (65,9 KB)
