SCHROFF Steckbaugruppe mit starrem Griff in Trapezform - STECKBAUGR.HF TR-GR 3HE 6TE

Art.-Nr. 26152490 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 20848666 EAN 4036088060076 Paketgewicht 0,384 kg

SCHROFF Steckbaugruppe mit starrem Griff in Trapezform - STECKBAUGR.HF TR-GR 3HE 6TE

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Verfügbar - innerhalb von 1-2 Tagen lieferbar

Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet

PDF herunterladen

Beschreibung

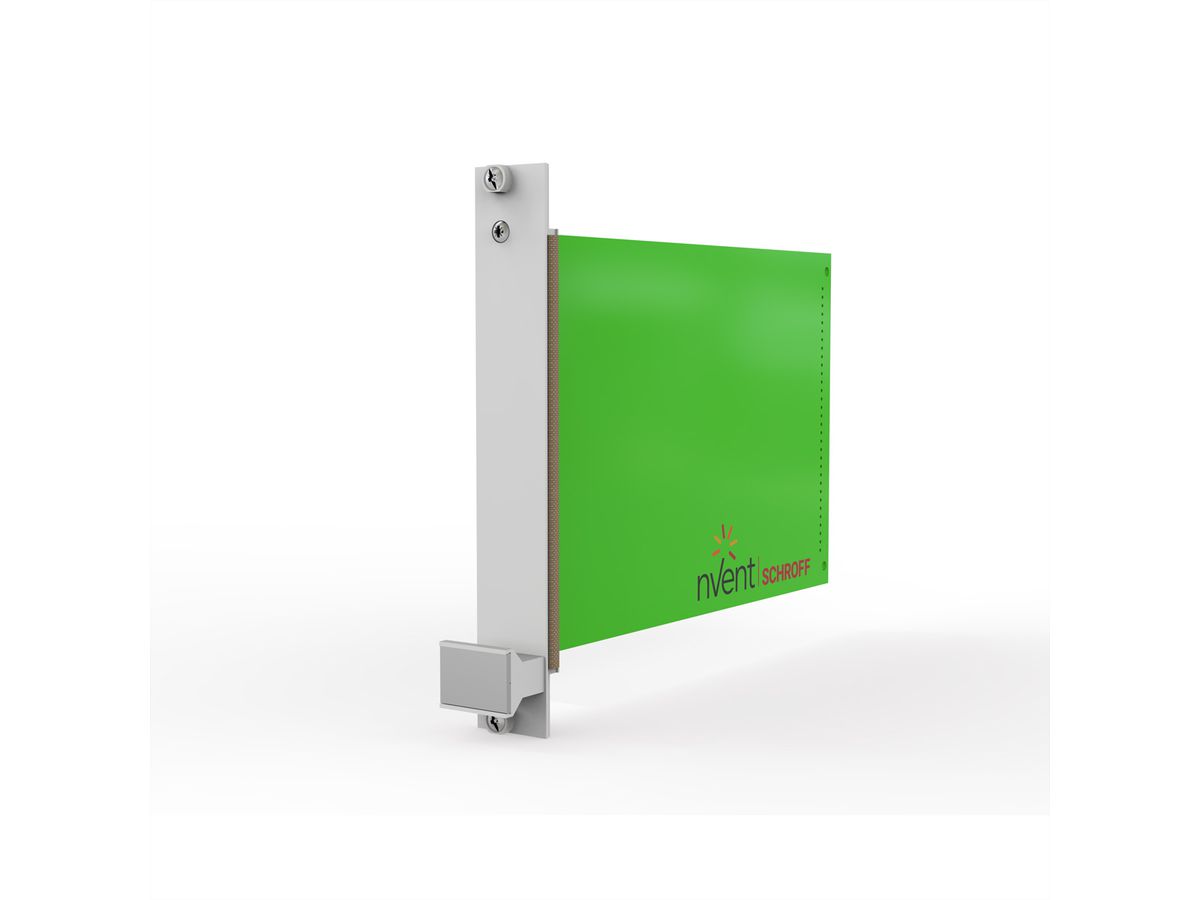

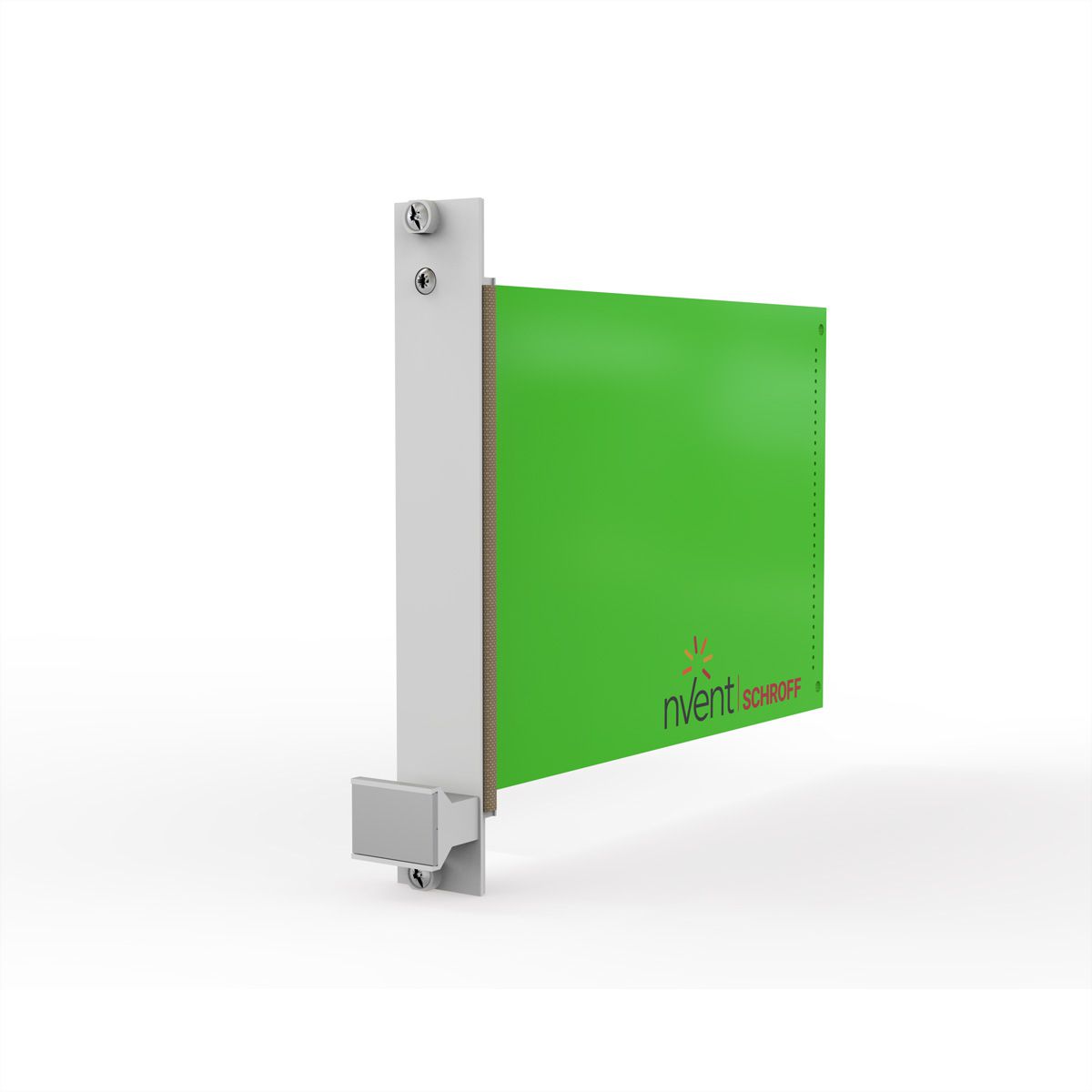

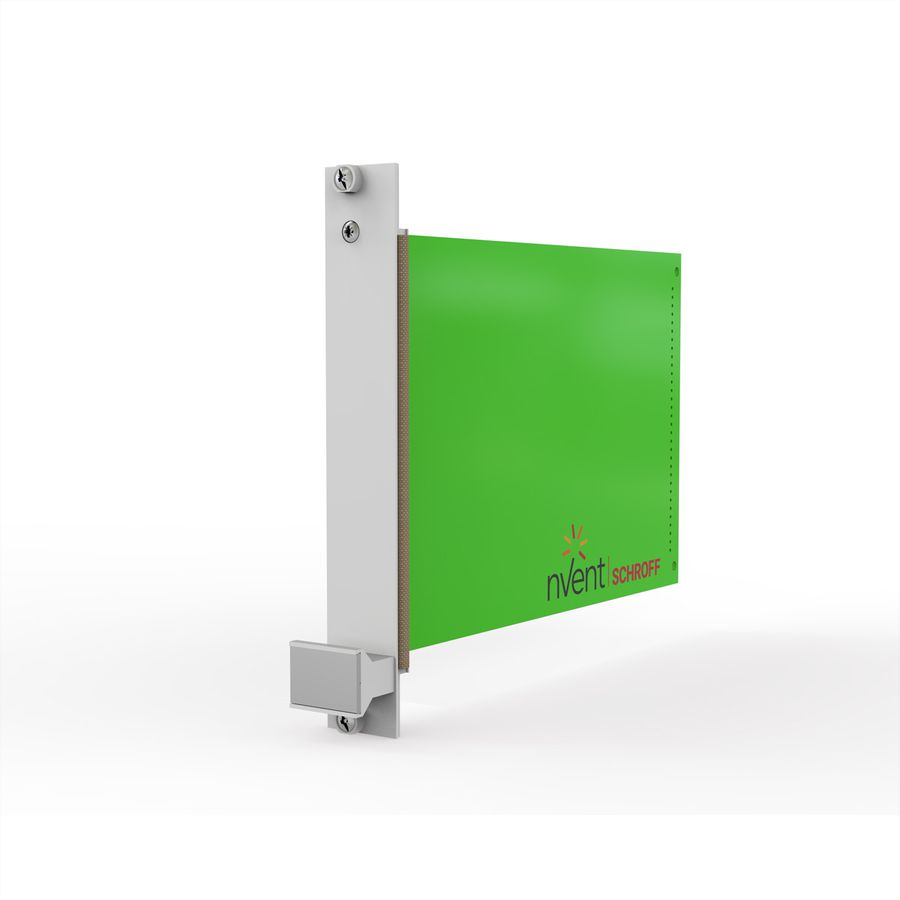

Steckbaugruppen-Bausatz mit Griff in Trapezform, geschirmt, grau, 3 HE, 6 TE

PIU2 EMC CAR-HDL 3U 6HP

Griff ohne Aushebefunktion - Frontplatte geschirmt

Spezifikationen

Hersteller: SCHROFF
Produktgruppe: SCHROFF 19" Schränke & Ausbauteile
Produkttyp: Steckbaugruppen
Höheneinheiten: 3 HE
Breiteneinheiten: 6 TE
Höhe: 128.4 mm
Breite: 30.1 mm
Verpackungshöhe: 130 mm
Verpackungsbreite: 160 mm
Verpackungstiefe: 270 mm
Paketgewicht: 0.384 kg

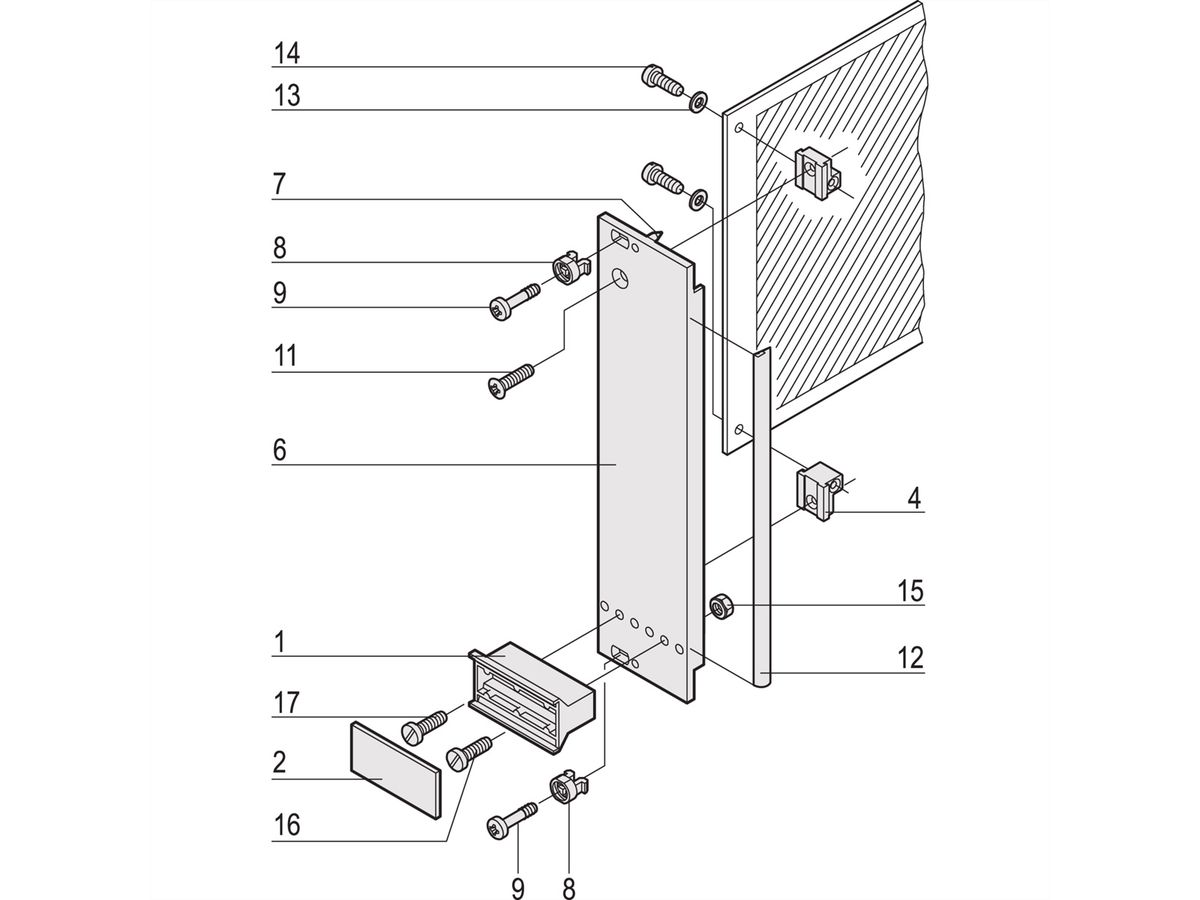

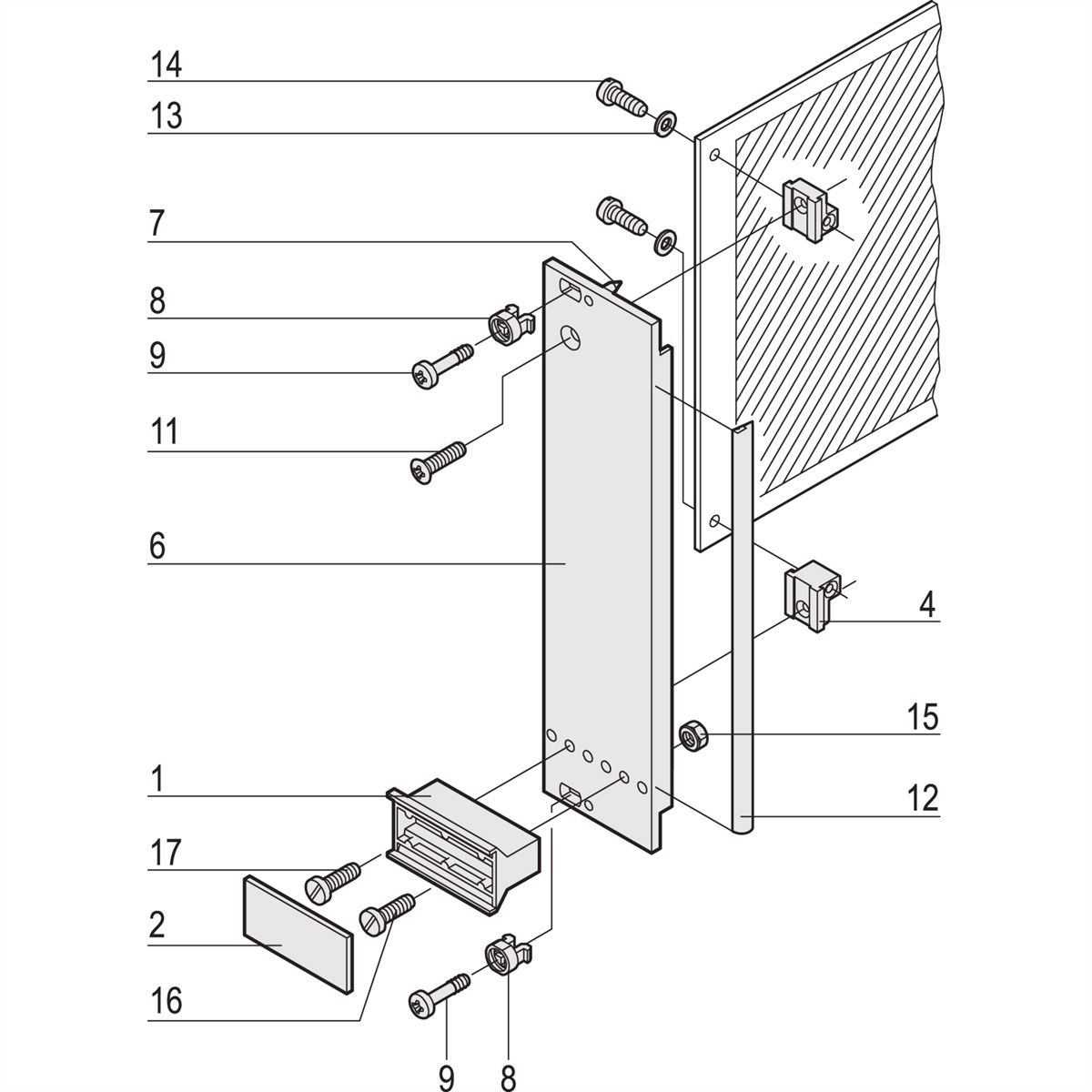

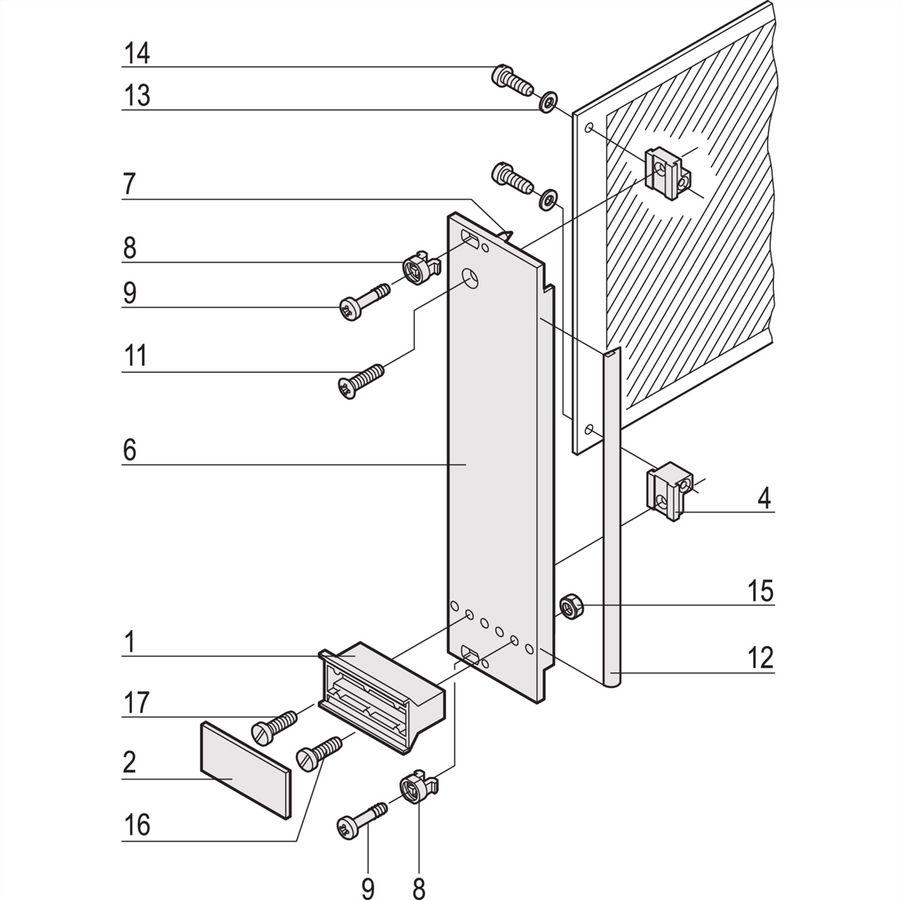

Lieferumfang (Bausatz):

Pos.1 (1x):: Kunststoffgriff, Trapez form, PPE, grau
Pos.2 (1x):: Beschriftungsplatte, Al, 1,5 mm, eloxiert, Schnittkanten blank
Pos.4 (2x):: Leiterplattenhalter, Zn-Druck guss
Pos.6 (1x):: U-Frontprofil für Griff in Trapezform, Front seite eloxiert, Rück seite leitfähig
Pos.7 (2x):: Zentrierpin, eingepresst, St, rostfrei,
Pos.8 (2x):: Nippel, PA, grau, bis 7 TE Front plattenbreite
Pos.8 (4x):: Nippel, PA, grau, ab 8 TE Front plattenbreite
Pos.9 (2x):: Halsschraube, Kreuzschlitz/Schlitz, St, vernickelt, M2,5 x 11 und 12,3, bis 7 TE Front platten breite
Pos.9 (4x):: Halsschraube, Kreuzschlitz/Schlitz, St, vernickelt, M2,5 x 11 und 12,3, ab 8 TE Front platten breite
Pos.11 (1x):: Linsen senk schraube, St, vernickelt, M2,5 x 8
Pos.12 (1x):: EMV-Textil dichtung
Pos.13 (2x):: Unterlegscheibe, A2,7 DIN 125
Pos.14 (2x):: Flachkopfschraube, St, vernickelt, M2,5 x 10
Pos.15 (1x):: Sechskantmutter, St, vernickelt, M2,5
Pos.16 (1x):: Flachkopfschraube, St, vernickelt, M2,5 x 12
Pos.17 (1x):: Flachkopfschraube, St, vernickelt, M2,5 x 16

Downloads

Hersteller-Datenblatt - Deutsch (526,7 KB) Hersteller-Datenblatt - English (525,9 KB) Weitere PDF-Daten - Benutzeranleitung - Deutsch (65,9 KB)

Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
