SCHROFF Steckbaugruppe mit starrem Griff in Trapezform - STECKBAUGR.HF TR-GR 3HE 4TE

Art.-Nr. 26152488 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 20848664 EAN 4036088060052 Paketgewicht 0,328 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Verfügbar - innerhalb von 1-2 Tagen lieferbar
Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet
PDF herunterladen

Beschreibung

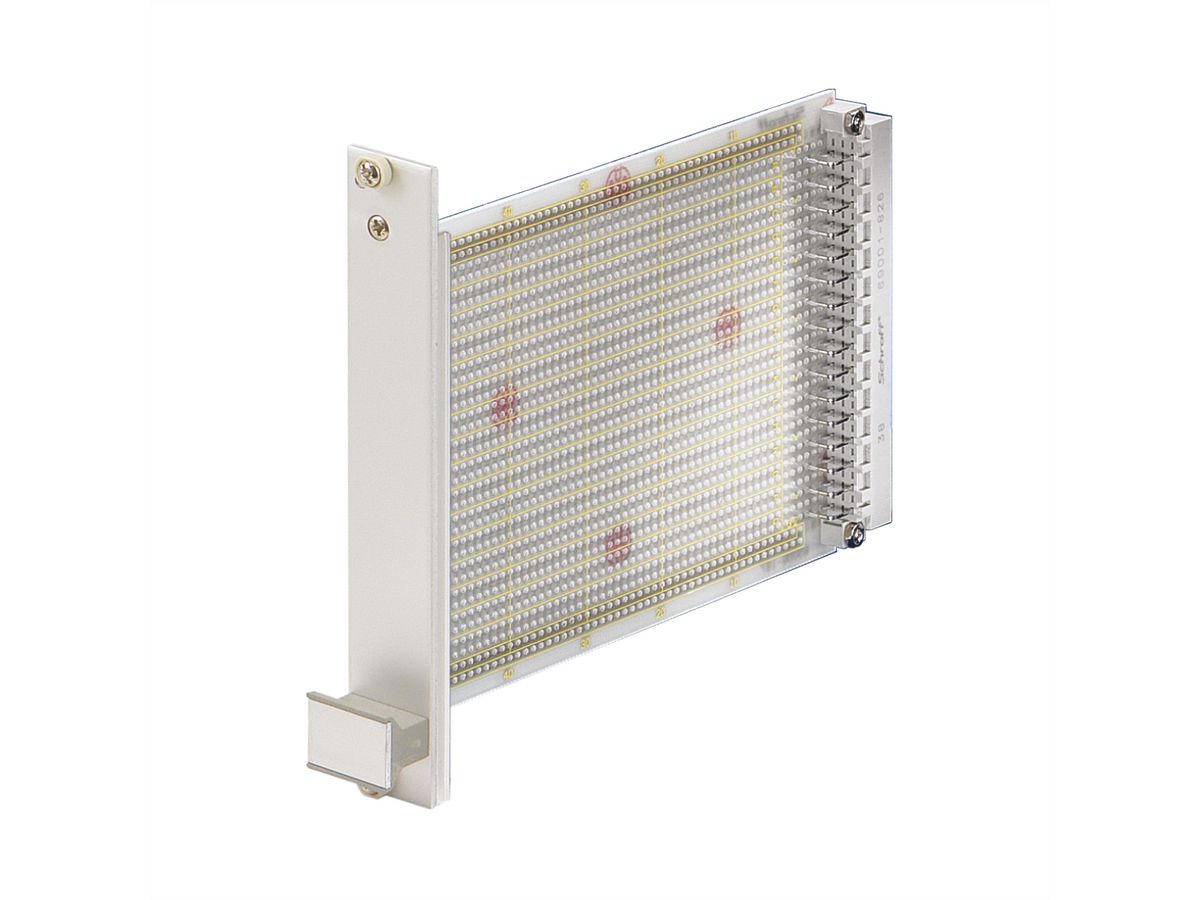

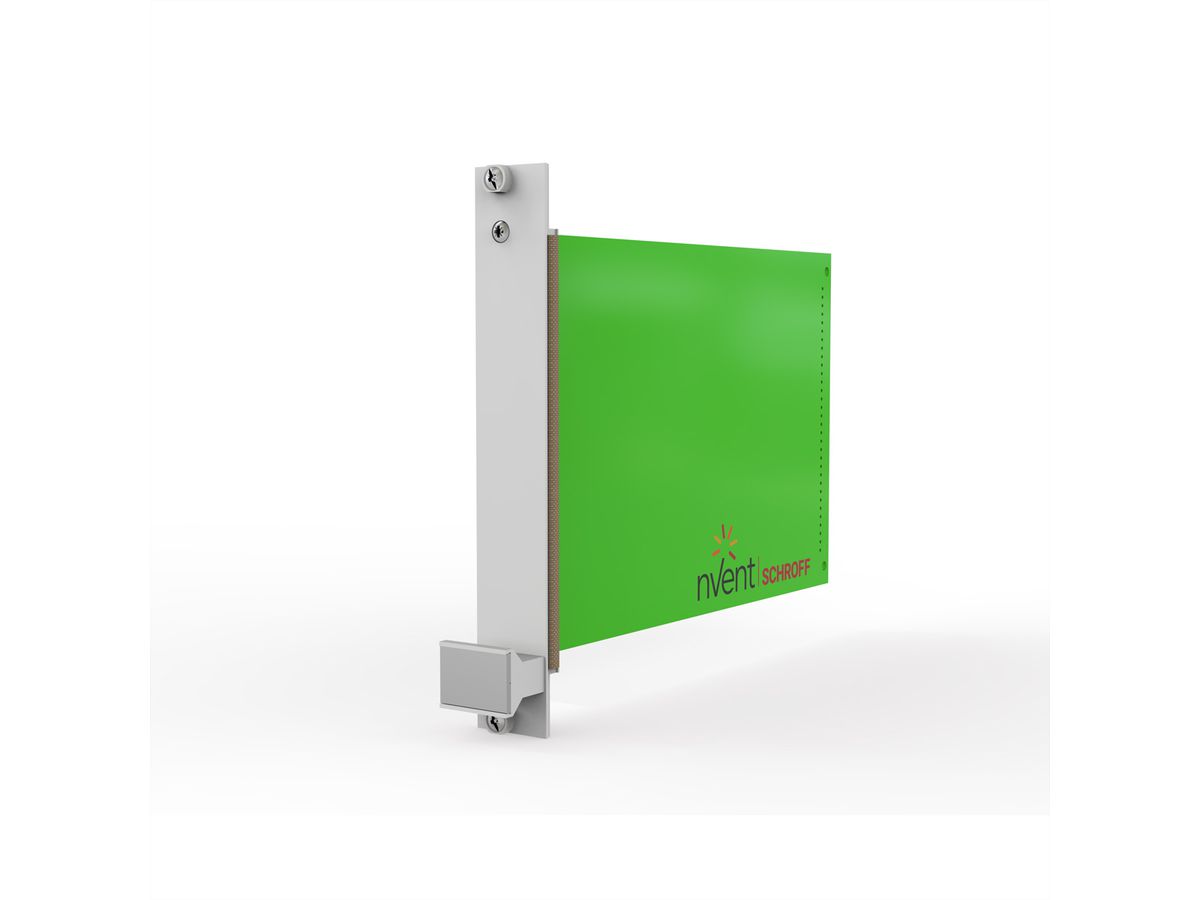

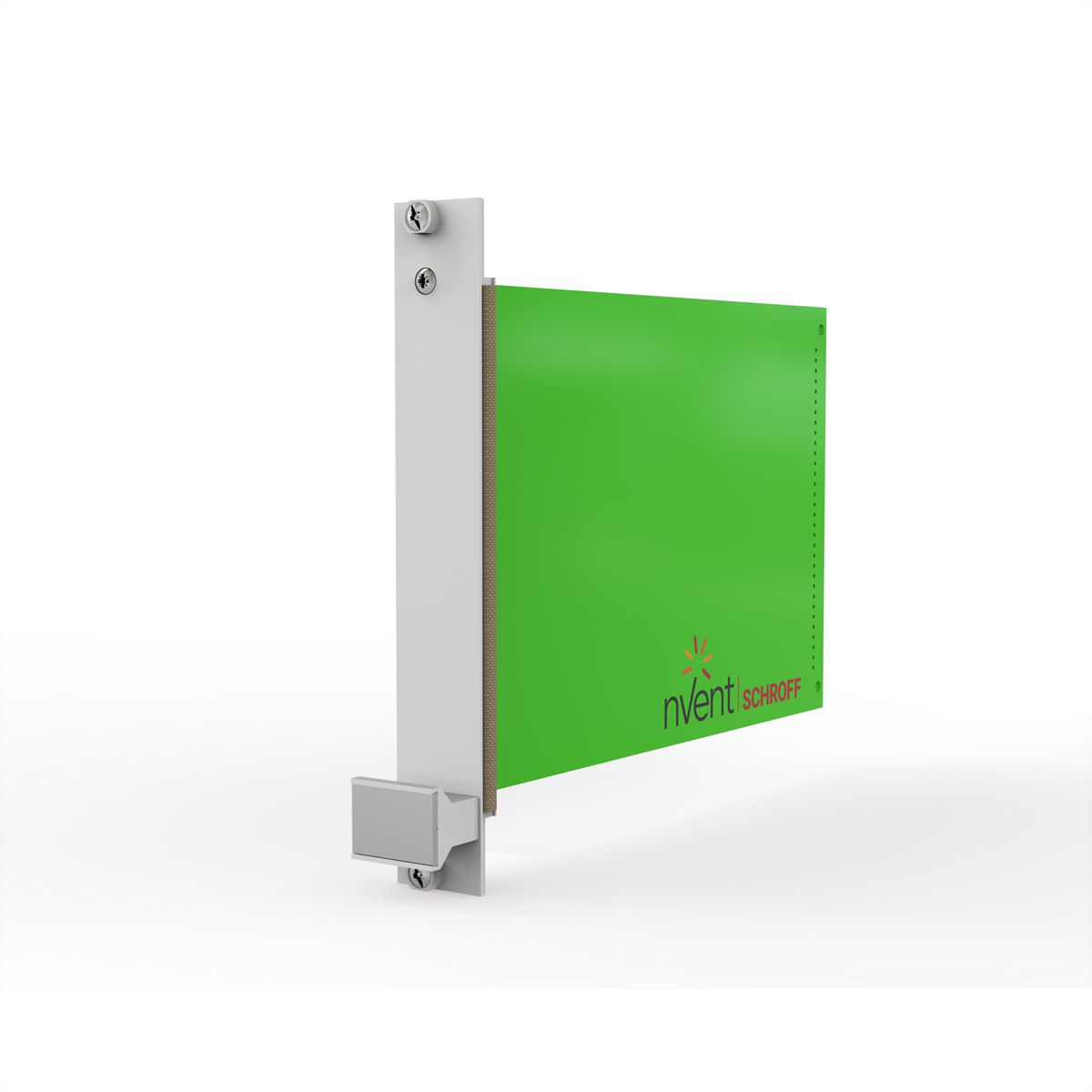

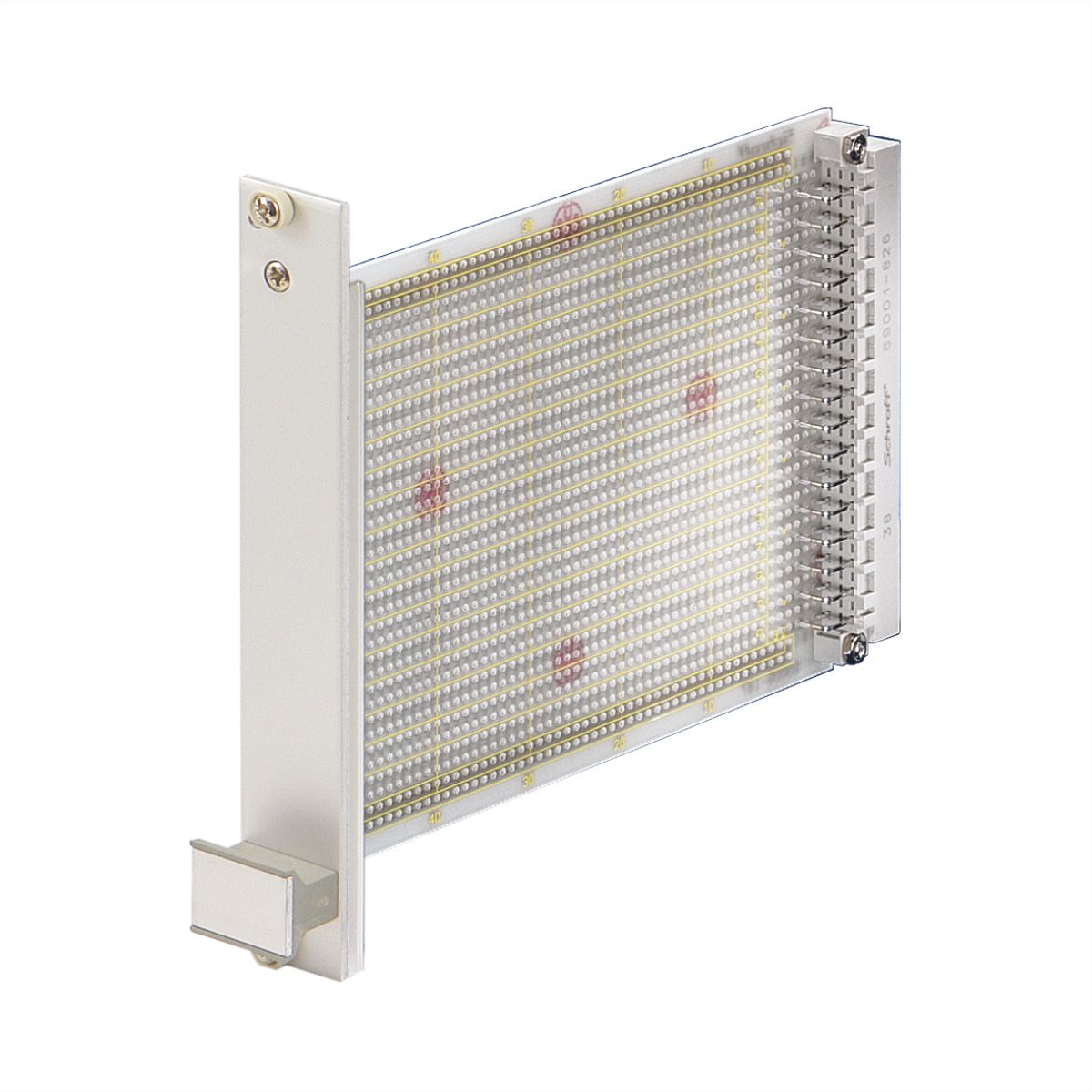

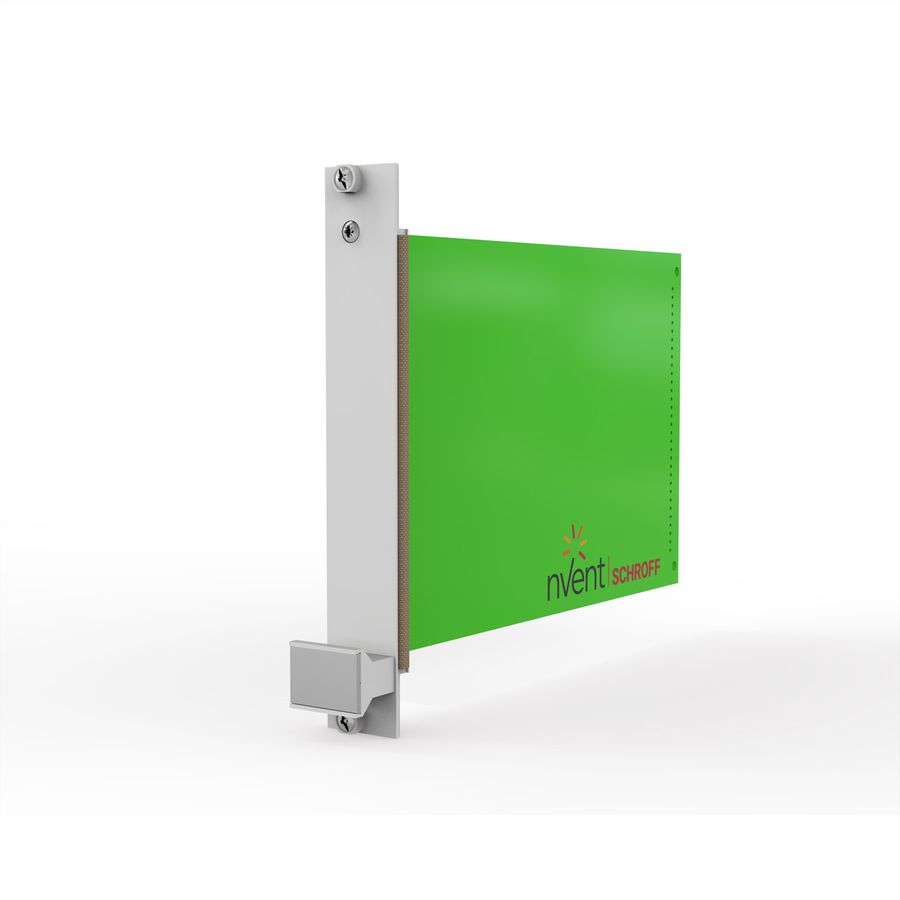

Steckbaugruppen-Bausatz mit Griff in Trapezform, geschirmt, grau, 3 HE, 4 TE

PIU2 EMC CAR-HDL 3U 4HP

Griff ohne Aushebefunktion - Frontplatte geschirmt

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Steckbaugruppen
Höheneinheiten
3 HE
Breiteneinheiten
4 TE
Höhe
128.4 mm
Breite
20 mm
Verpackungshöhe
130 mm
Verpackungsbreite
170 mm
Verpackungstiefe
260 mm
Paketgewicht
0.328 kg
Lieferumfang (Bausatz):
Pos.1 (1x):
Kunststoffgriff, Trapez form, PPE, grau
Pos.2 (1x):
Beschriftungsplatte, Al, 1,5 mm, eloxiert, Schnittkanten blank
Pos.4 (2x):
Leiterplattenhalter, Zn-Druck guss
Pos.6 (1x):
U-Frontprofil für Griff in Trapezform, Front seite eloxiert, Rück seite leitfähig
Pos.7 (2x):
Zentrierpin, eingepresst, St, rostfrei,
Pos.8 (2x):
Nippel, PA, grau, bis 7 TE Front plattenbreite
Pos.8 (4x):
Nippel, PA, grau, ab 8 TE Front plattenbreite
Pos.9 (2x):
Halsschraube, Kreuzschlitz/Schlitz, St, vernickelt, M2,5 x 11 und 12,3, bis 7 TE Front platten breite
Pos.9 (4x):
Halsschraube, Kreuzschlitz/Schlitz, St, vernickelt, M2,5 x 11 und 12,3, ab 8 TE Front platten breite
Pos.11 (1x):
Linsen senk schraube, St, vernickelt, M2,5 x 8
Pos.12 (1x):
EMV-Textil dichtung
Pos.13 (2x):
Unterlegscheibe, A2,7 DIN 125
Pos.14 (2x):
Flachkopfschraube, St, vernickelt, M2,5 x 10
Pos.15 (1x):
Sechskantmutter, St, vernickelt, M2,5
Pos.16 (1x):
Flachkopfschraube, St, vernickelt, M2,5 x 12
Pos.17 (1x):
Flachkopfschraube, St, vernickelt, M2,5 x 16
