SCHROFF Horizontaler Kartenausbau - HORIZ.AB. 4HE VO KD HI VT

Art.-Nr. 26155399 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24564217 EAN 4036088071980 Paketgewicht 0,886 kg

SCHROFF Horizontaler Kartenausbau - HORIZ.AB. 4HE VO KD HI VT

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 12.08.2026

PDF herunterladen

Beschreibung

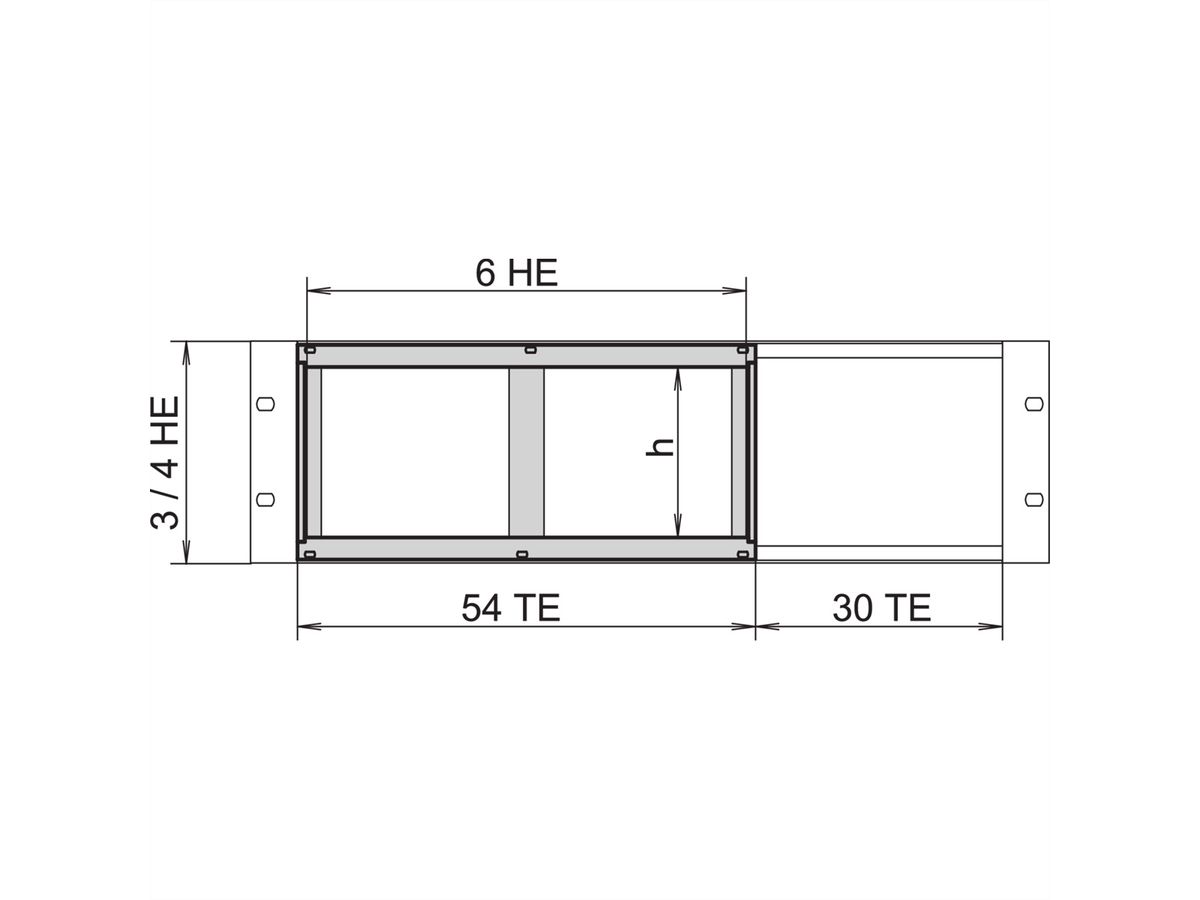

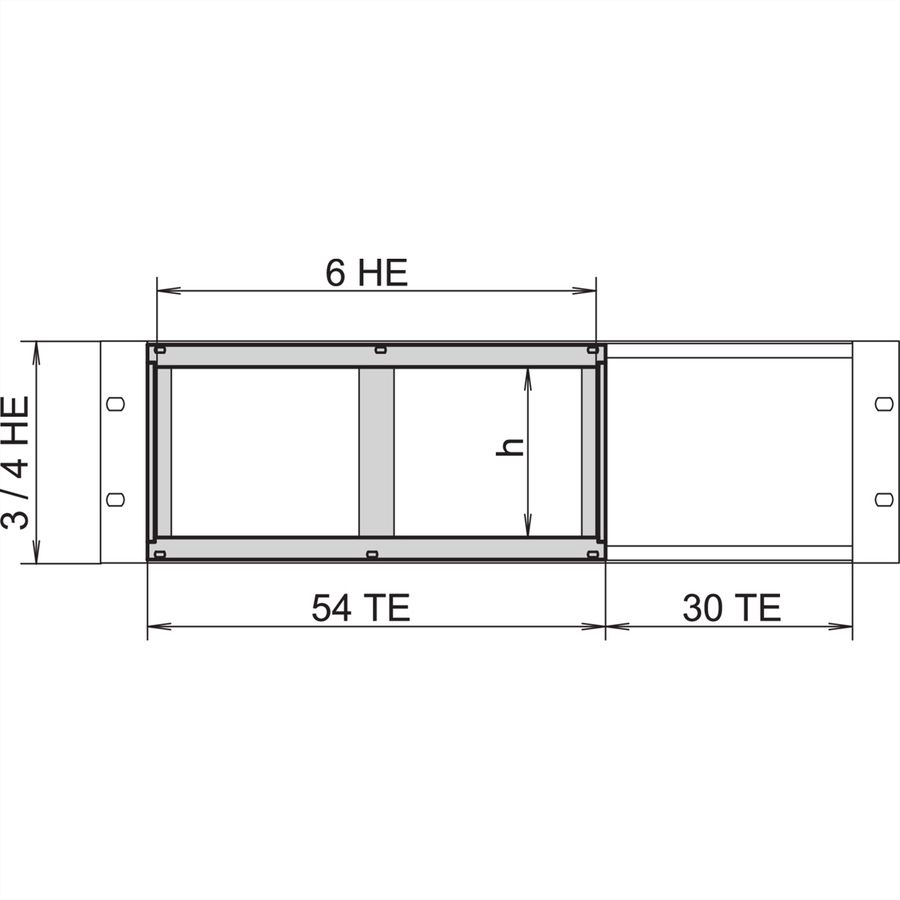

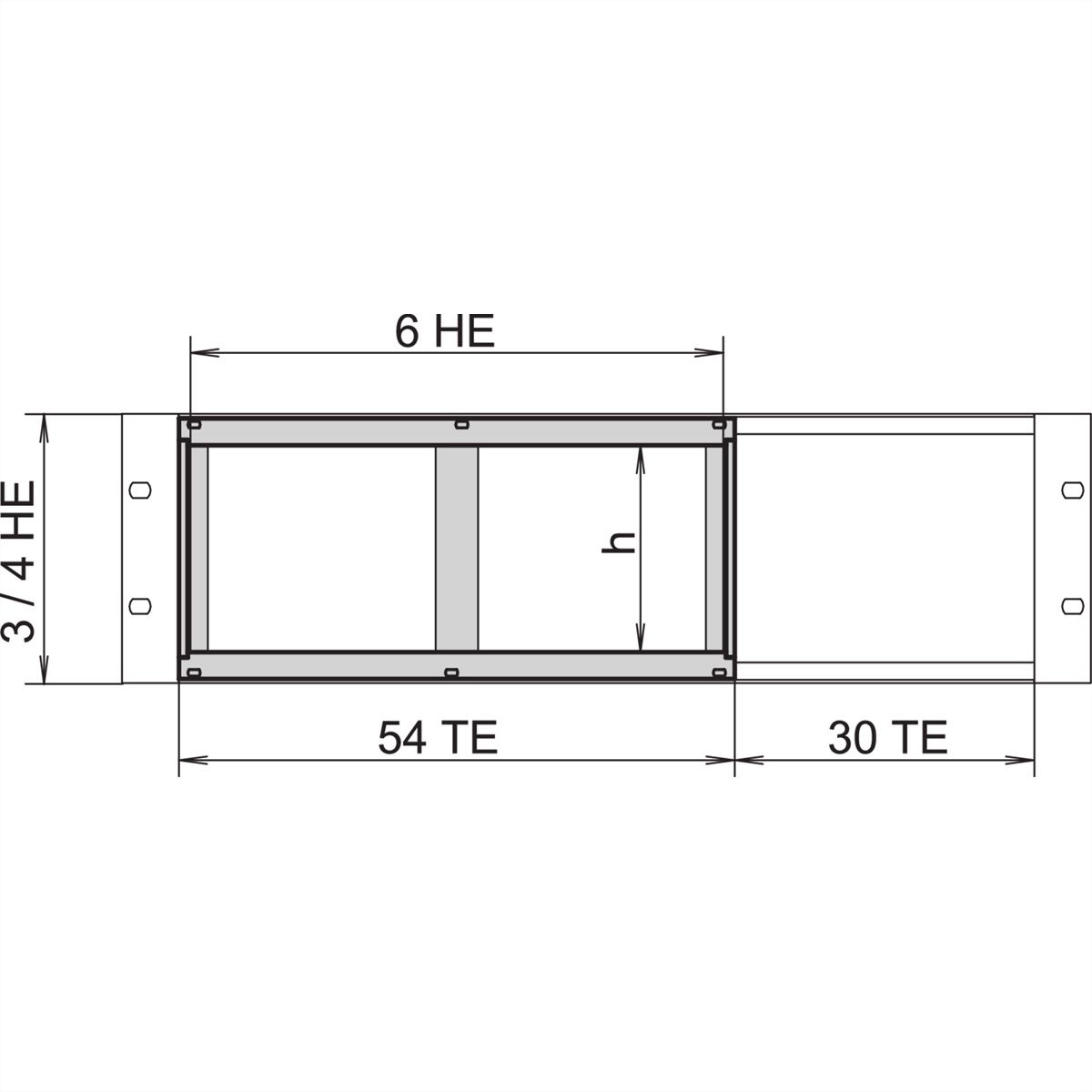

Horizontaler Leiterplattenausbau, 4 HE, 28 TE, vordere Modulschiene mit kurzem Dach

HORIZ.AB. 4U FR SL RE REC

Zum horizontalen Einbau von Doppel-Europakarten in 3 oder 4 HE hohe Baugruppenträger/Gehäuse

Spezifikationen

Hersteller: SCHROFF
Produktgruppe: SCHROFF 19" Schränke & Ausbauteile
Produkttyp: Europac PRO
Höheneinheiten: 4 HE
Breiteneinheiten: 28 TE
Verpackungshöhe: 40 mm
Verpackungsbreite: 130 mm
Verpackungstiefe: 310 mm
Paketgewicht: 0.886 kg

Lieferumfang (Bausatz):

Pos.1 (4x):: Strebe, Zn-Druckguss

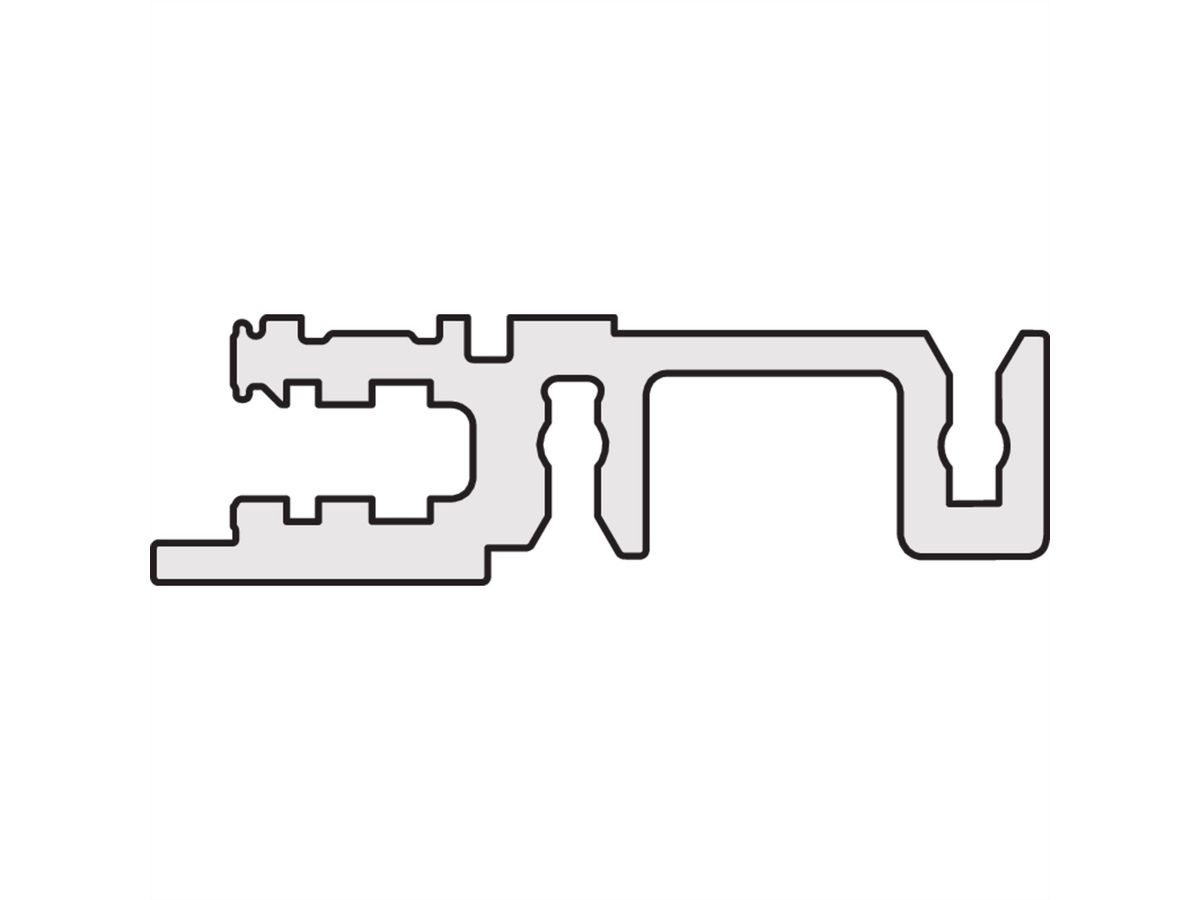

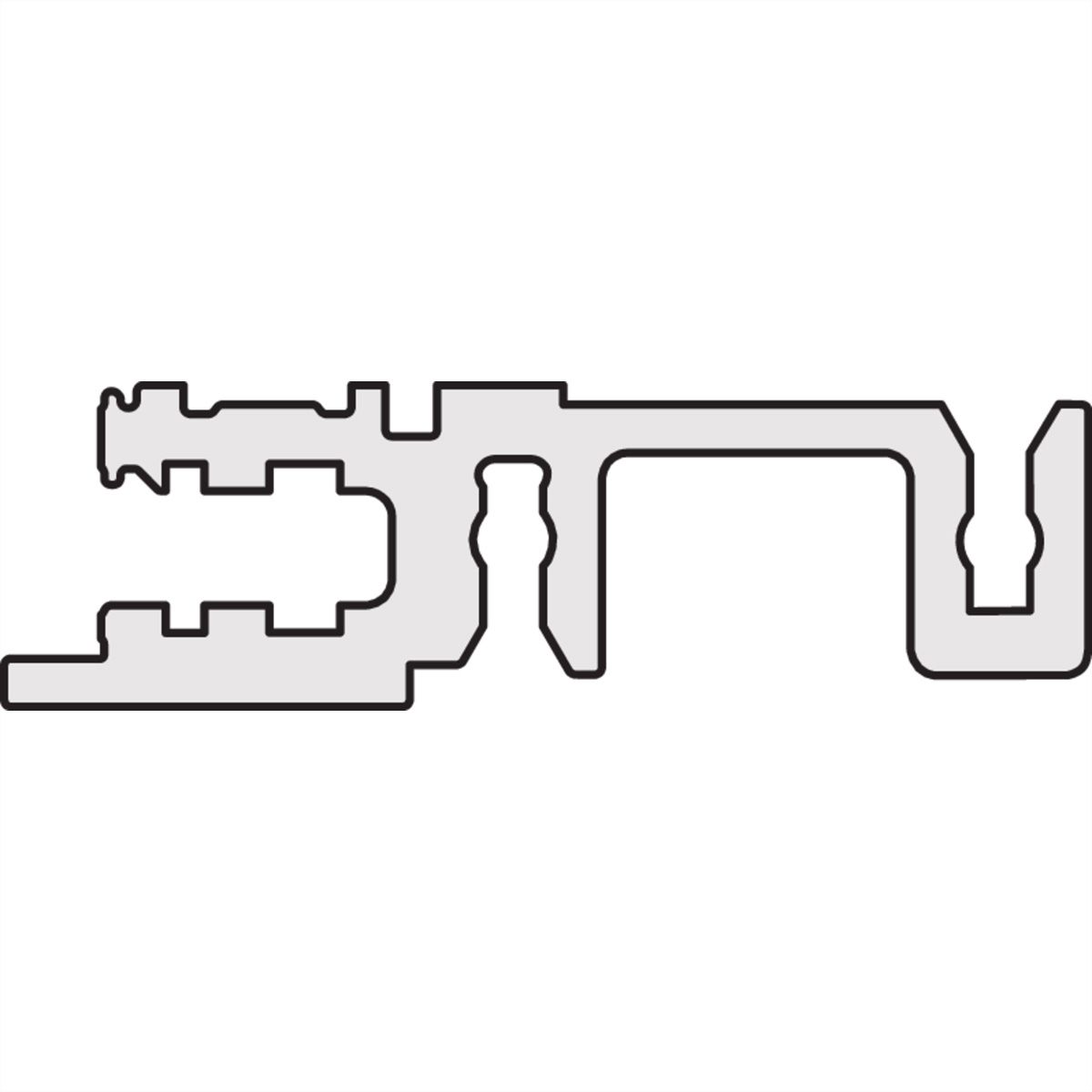

Pos.2 (2x):: Modulschiene vorne, Al-Profil, mit kurzem Dach (H-KD) oder langem Dach (H-LD)
Pos.3 (2x):: Modulschiene hinten, Al-Profil, vertieft (H-VT)
Pos.4 (1x):: Modulschiene hinten mitte, Al-Profil, vertieft (VT)
Pos.5 (6x):: Gewindestreifen, St, verzinkt
Pos.6 (1x):: Befestigungsmaterial inkl. Montageanleitung

Downloads

Hersteller-Datenblatt - Deutsch (774,0 KB) Hersteller-Datenblatt - English (773,4 KB) Weitere PDF-Daten - Benutzeranleitung - Deutsch (8,1 MB)

Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
