SCHROFF Horizontaler Kartenausbau - HORIZ.AB. 3HE VO LD HI VT

Art.-Nr. 26155387 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24564118 EAN 4036088071867 Paketgewicht 0,841 kg

SCHROFF Horizontaler Kartenausbau - HORIZ.AB. 3HE VO LD HI VT

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden

Lieferbar ca. 12.08.2026

PDF herunterladen

Beschreibung

Horizontaler Leiterplattenausbau, 3 HE, 20 TE, vordere Modulschiene mit langem Dach

HORIZ.AB.3U FR LL RE REC

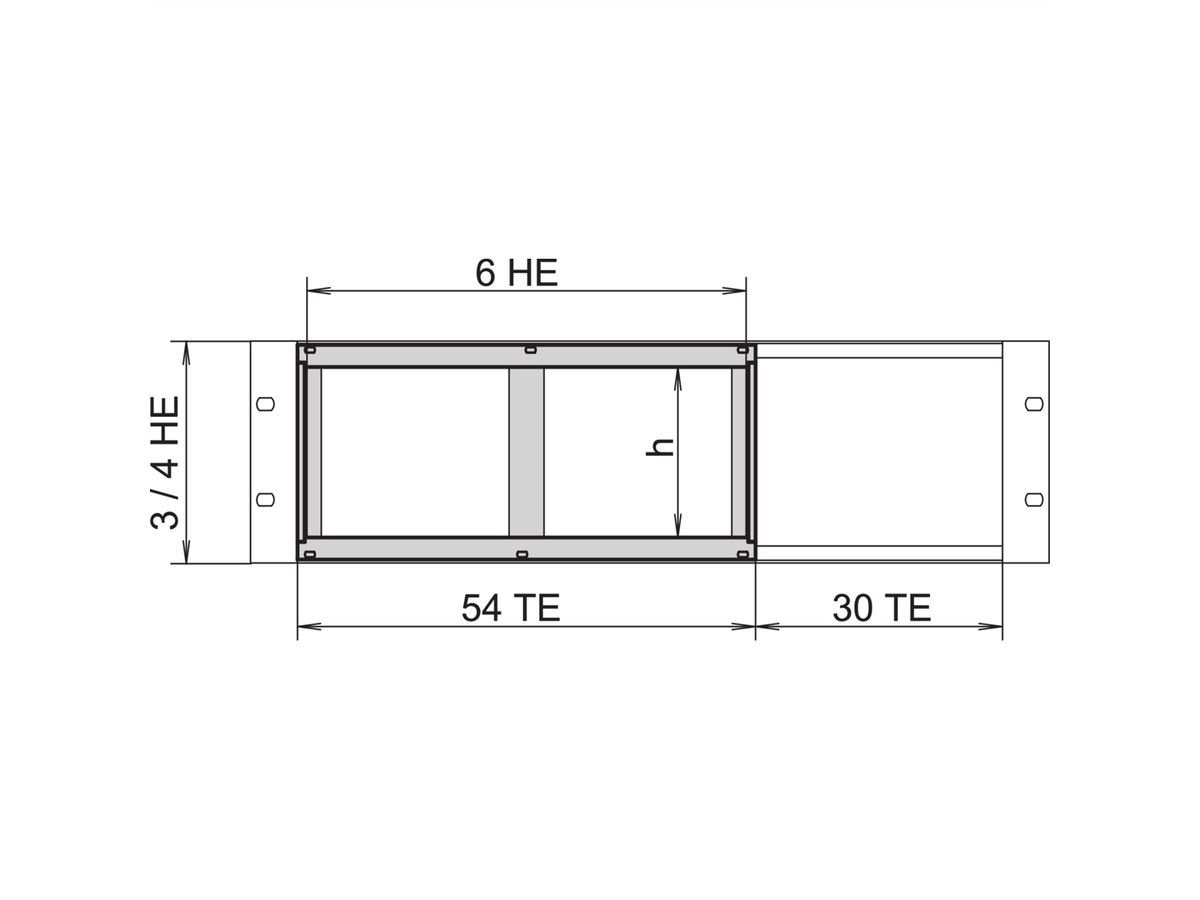

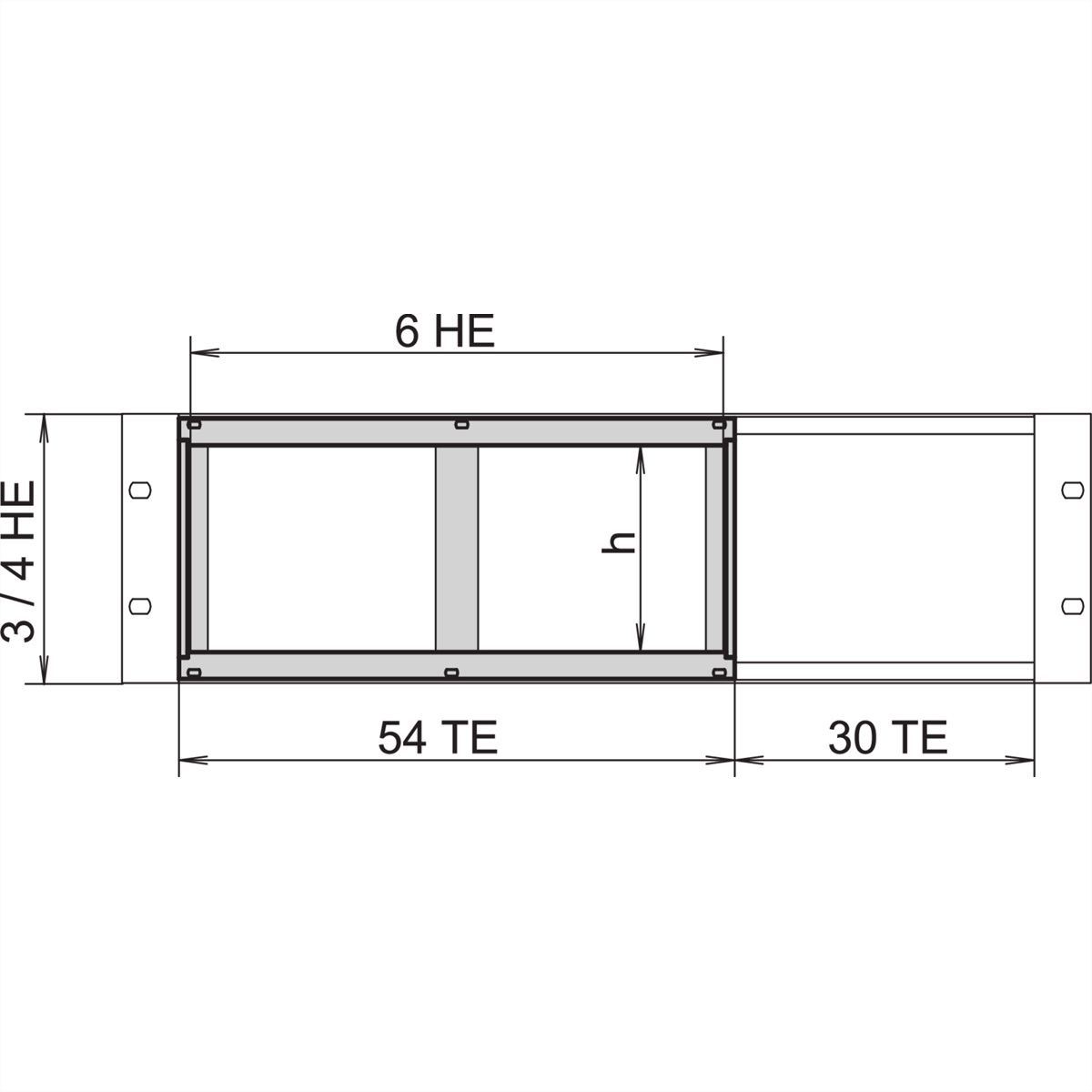

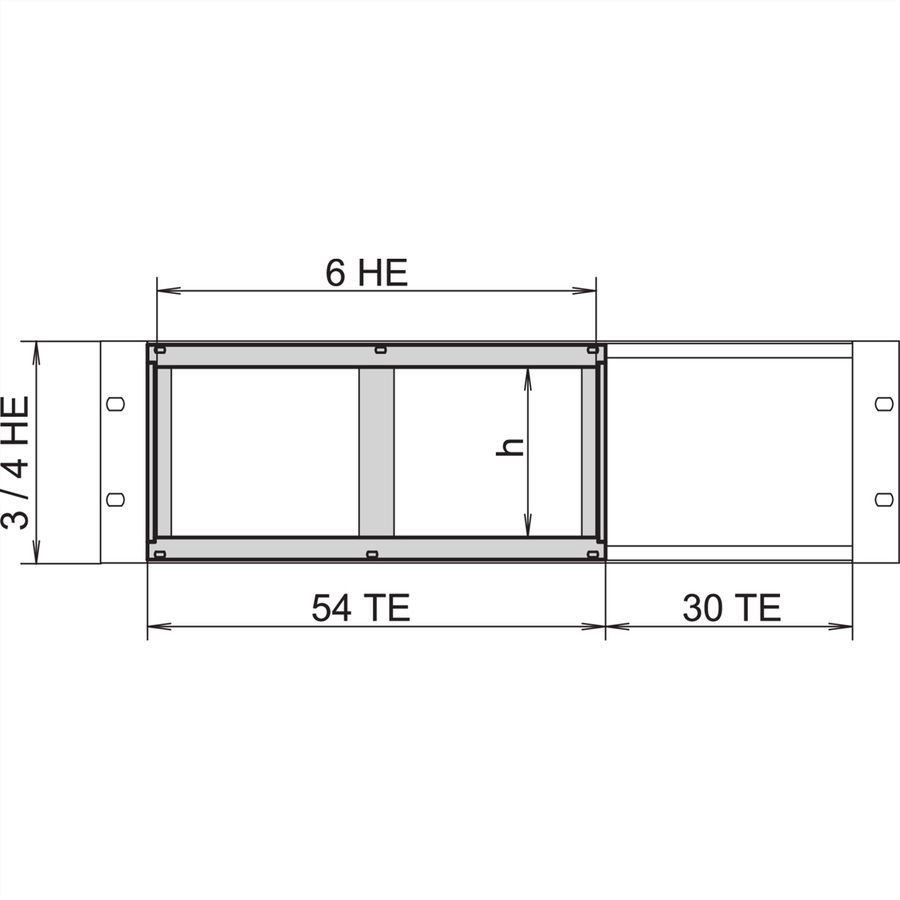

Zum horizontalen Einbau von Doppel-Europakarten in 3 oder 4 HE hohe Baugruppenträger/Gehäuse

Spezifikationen

Hersteller: SCHROFF
Produktgruppe: SCHROFF 19" Schränke & Ausbauteile
Produkttyp: Europac PRO
Höheneinheiten: 3 HE
Breiteneinheiten: 20 TE
Verpackungshöhe: 30 mm
Verpackungsbreite: 290 mm
Verpackungstiefe: 130 mm
Paketgewicht: 0.841 kg

Lieferumfang (Bausatz):

Pos.1 (4x):: Strebe, Zn-Druckguss

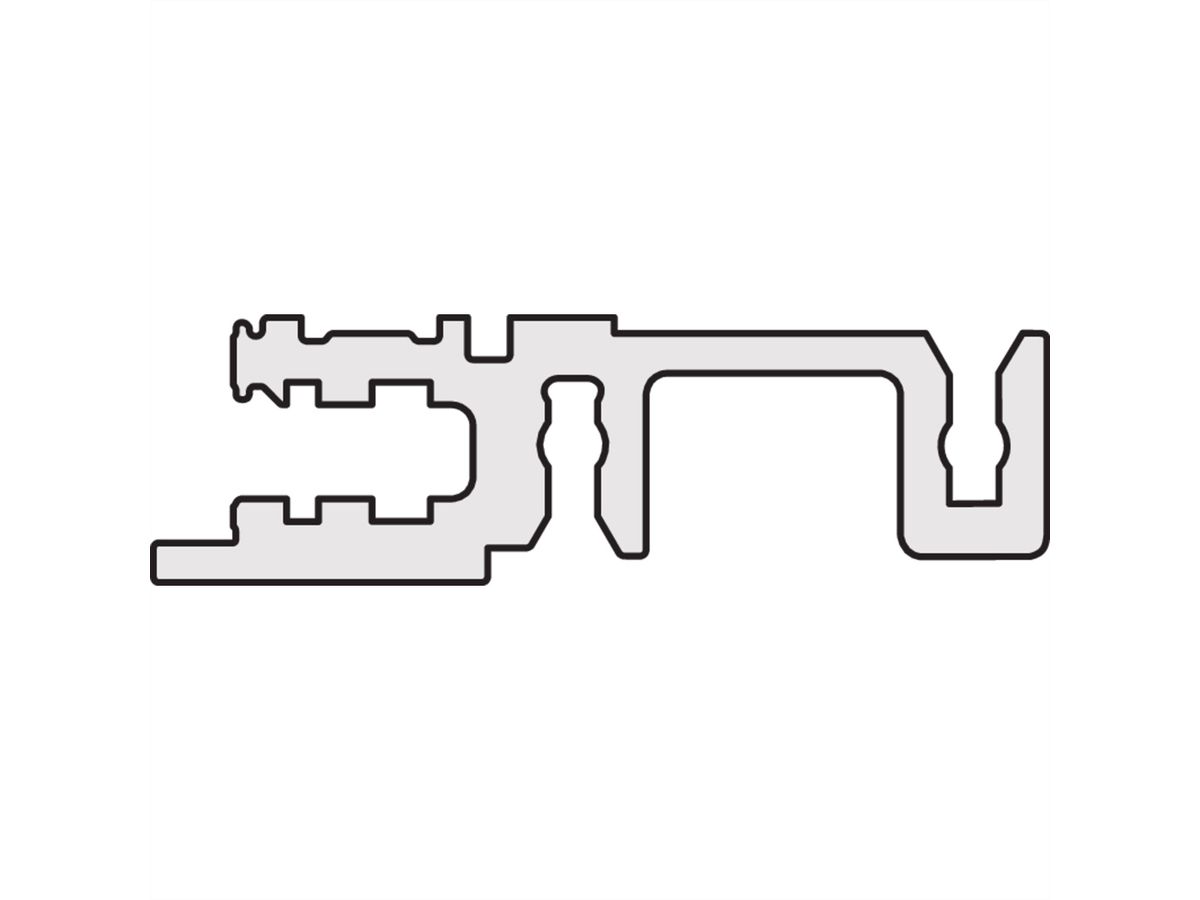

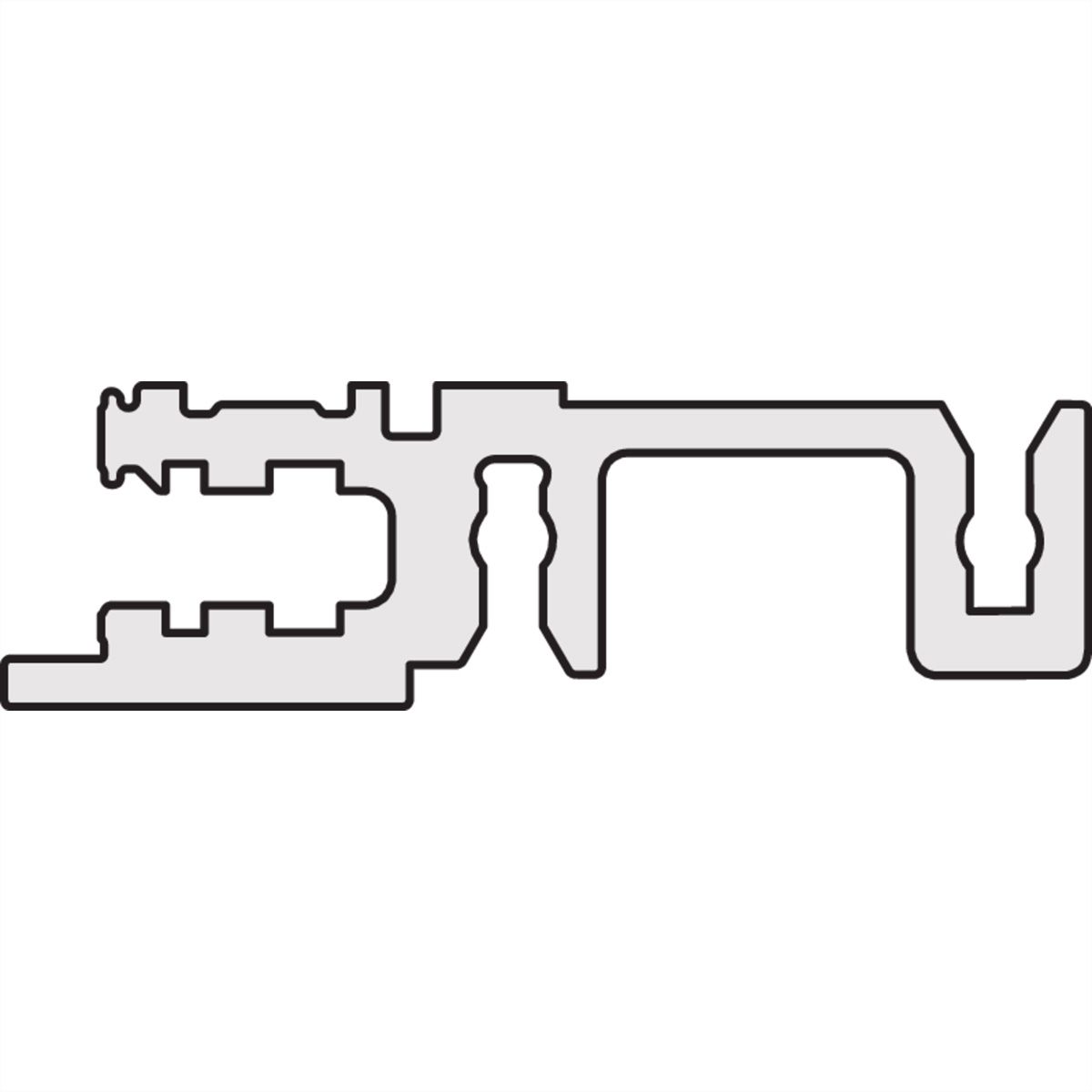

Pos.2 (2x):: Modulschiene vorne, Al-Profil, mit kurzem Dach (H-KD) oder langem Dach (H-LD)
Pos.3 (2x):: Modulschiene hinten, Al-Profil, vertieft (H-VT)
Pos.4 (1x):: Modulschiene hinten mitte, Al-Profil, vertieft (VT)
Pos.5 (6x):: Gewindestreifen, St, verzinkt
Pos.6 (1x):: Befestigungsmaterial inkl. Montageanleitung

Downloads

Hersteller-Datenblatt - Deutsch (774,0 KB) Hersteller-Datenblatt - English (773,5 KB) Weitere PDF-Daten - Benutzeranleitung - Deutsch (8,1 MB)
