SCHROFF Bausatz, SNCF, geschirmt, für CompactPCI Anwendungen - BGTR PRO IEEE 3HE 36TE 320T

Art.-Nr. 26153841 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 21500069 Paketgewicht 1,96 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 17.08.2026
PDF herunterladen

Beschreibung

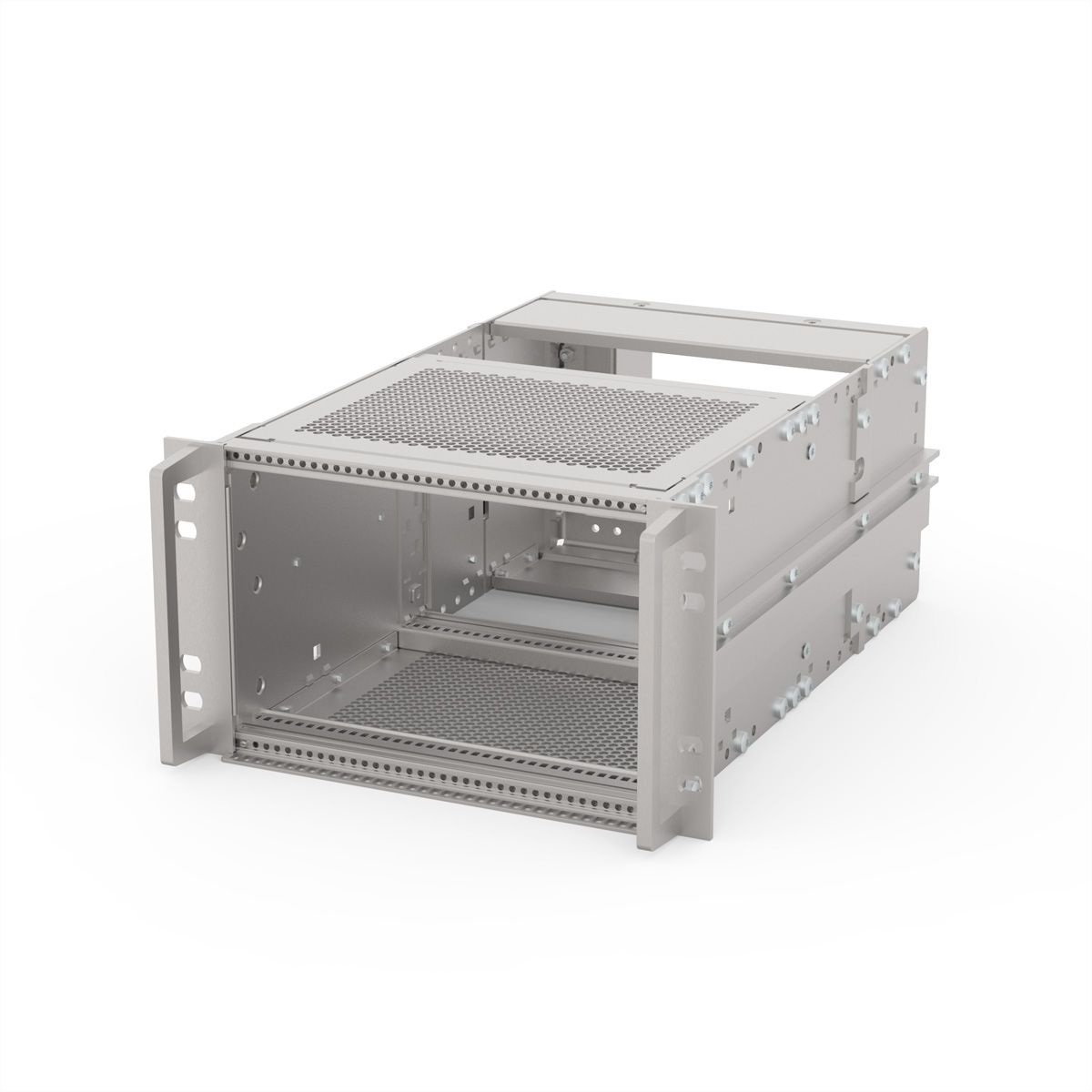

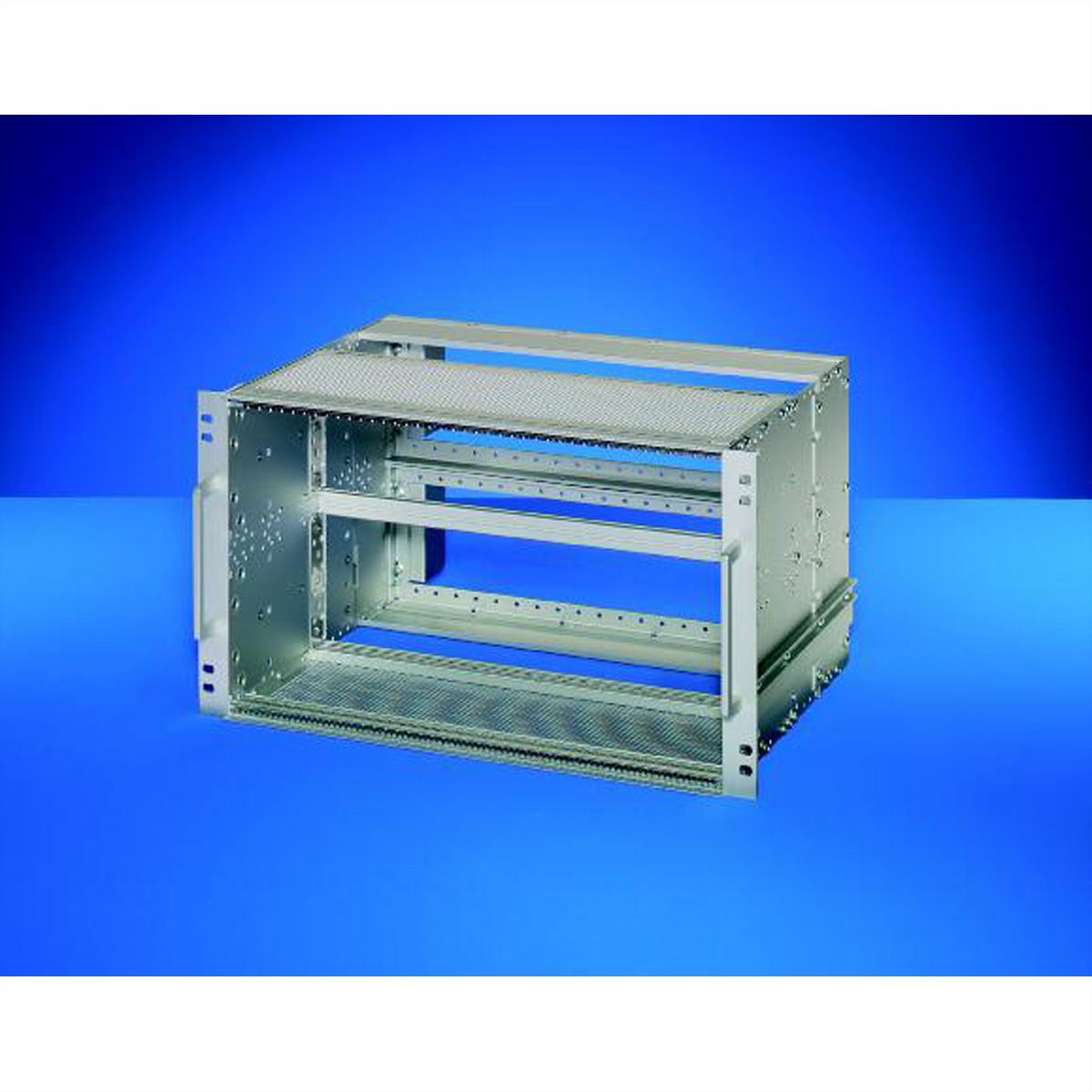

EuropacPRO19 Zoll Baugruppenträger Bausatz für Bahnanwendungen, Typ SNCF, EMV geschirmte Version, 3HE, 36TE, 320 mm

SUBR PRO IEEE 3U 36HP 320D

Für mobile Bahnanwendungen - SNCF gelistet, europacPRO-fer, getestet nach NFF 61 005 und NFF 60 002 - Für Kartentiefe 160 mm - CompactPCI-Baugruppenträger nach IEEE 1101.10

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Europac PRO
Höheneinheiten
3 HE
Breiteneinheiten
36 TE
Maximale Tragkraft
15 kg
Tiefe
320 mm
Verpackungshöhe
0 mm
Verpackungsbreite
0 mm
Verpackungstiefe
0 mm
Paketgewicht
1.96 kg

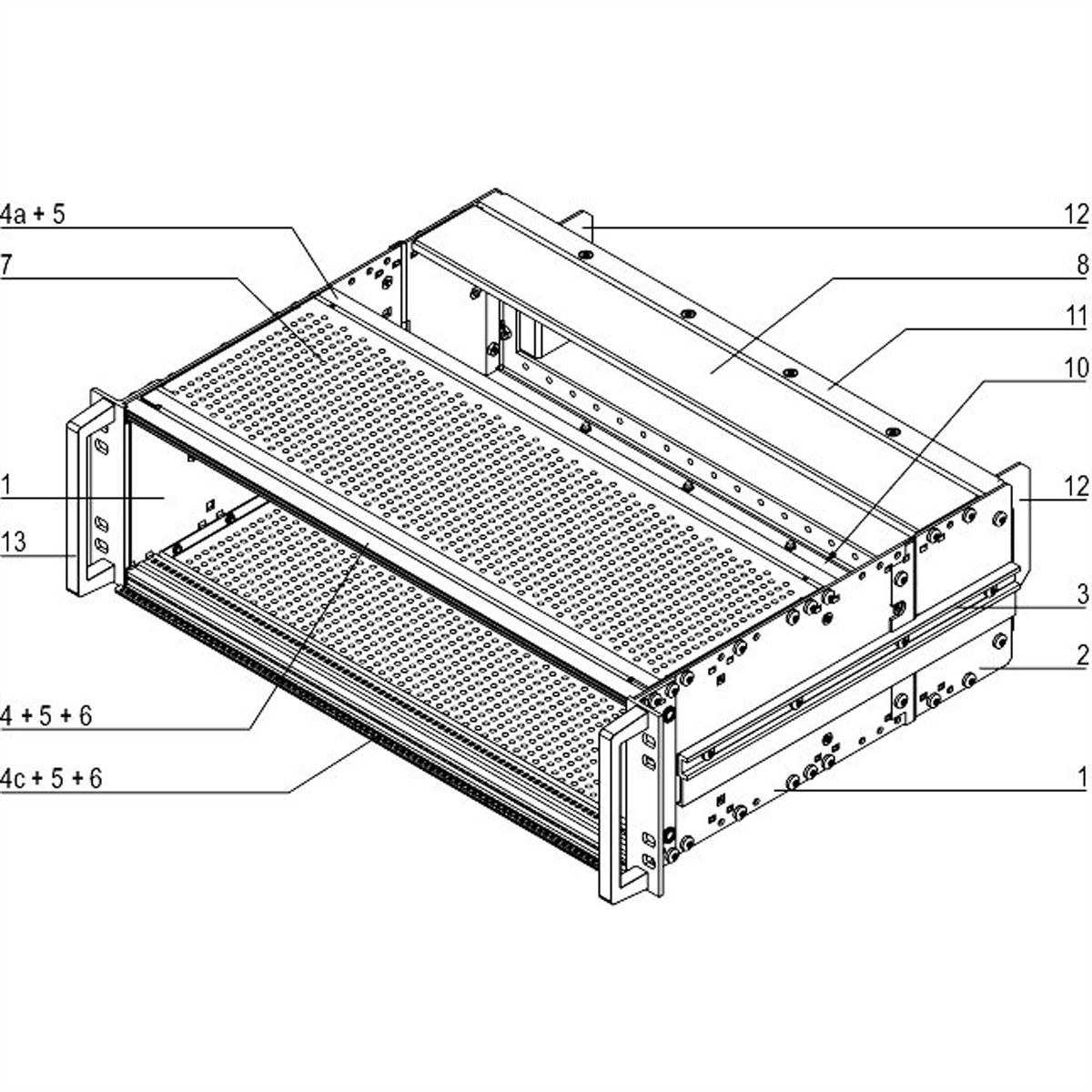

Lieferumfang (Bausatz):
Pos.1 (2x):
Seitenwand Typ H inkl. 19"-Haltewinkel mit Textildichtung
Pos.2 (2x):
Seitenwandverlängerung
Pos.3 (2x):
Führungsschiene aussen
Pos.4 (1x):
Modulschiene vorne (H-KD)
Pos.4 a (2x):
Modulschiene hinten (H-VT)
Pos.4 c (1x):
Modulschiene vorne (H-LD)
Pos.5 (4x):
Gewindestreifen
Pos.6 (2x):
Lochstreifen
Pos.7 (2x):
EMV-Abdeckblech 175 T
Pos.8 (2x):
EMV-Abdeckblech hinten 55 T
Pos.9 (1x):
Satz EMV-Dichtmaterial
Pos.10 (1x):
Satz Backplane-Schirmmaterial, 3 HE
Pos.11 (1x):
Rückrahmen, 3 HE, 21 T
Pos.12 (2x):
Schutzwinkel SNCF
Pos.13 (2x):
Griffe
Pos.14 (1x):
Befestigungsmaterial mit selbstsichernden Schrauben
Pos.15 (1x):
Benutzeranleitung
