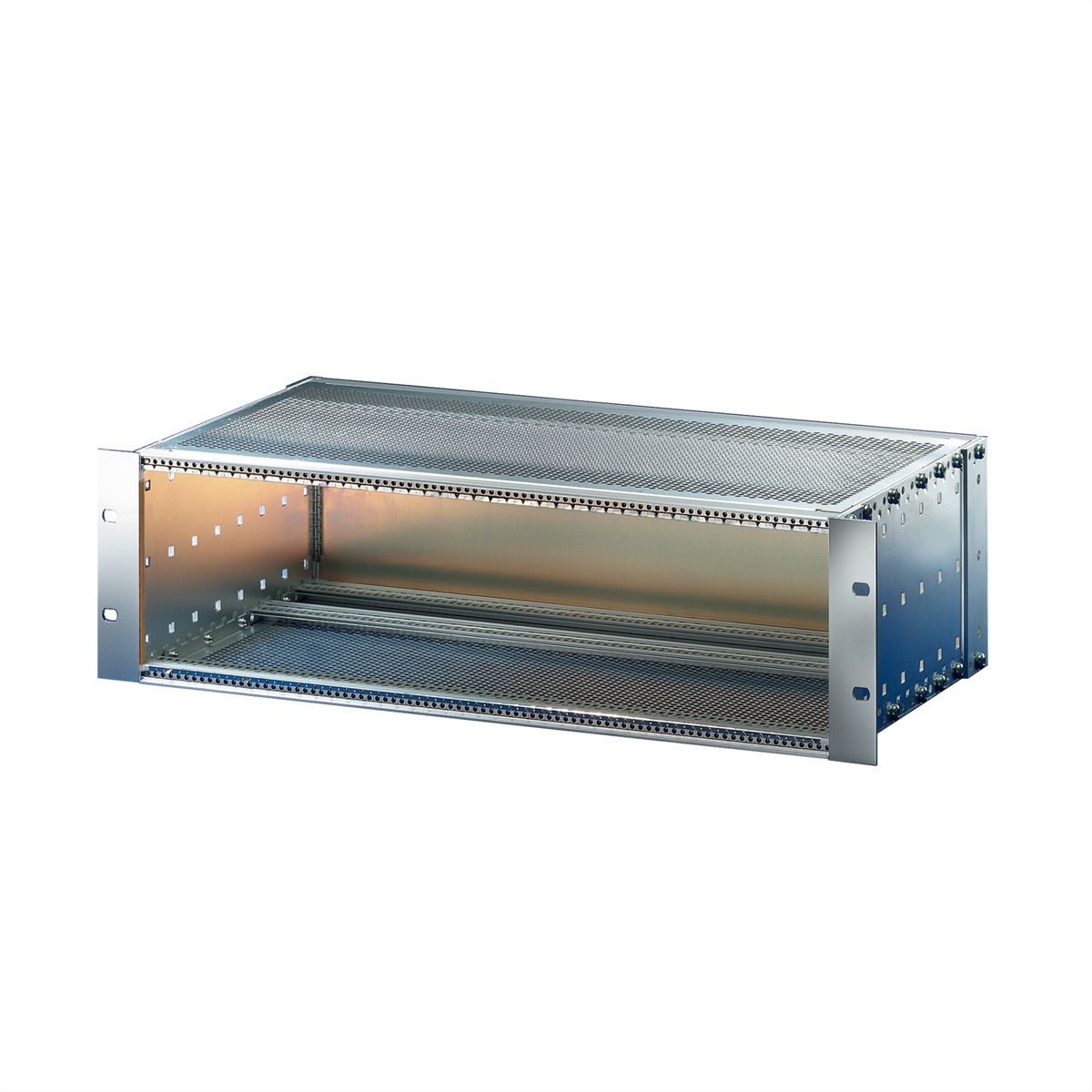

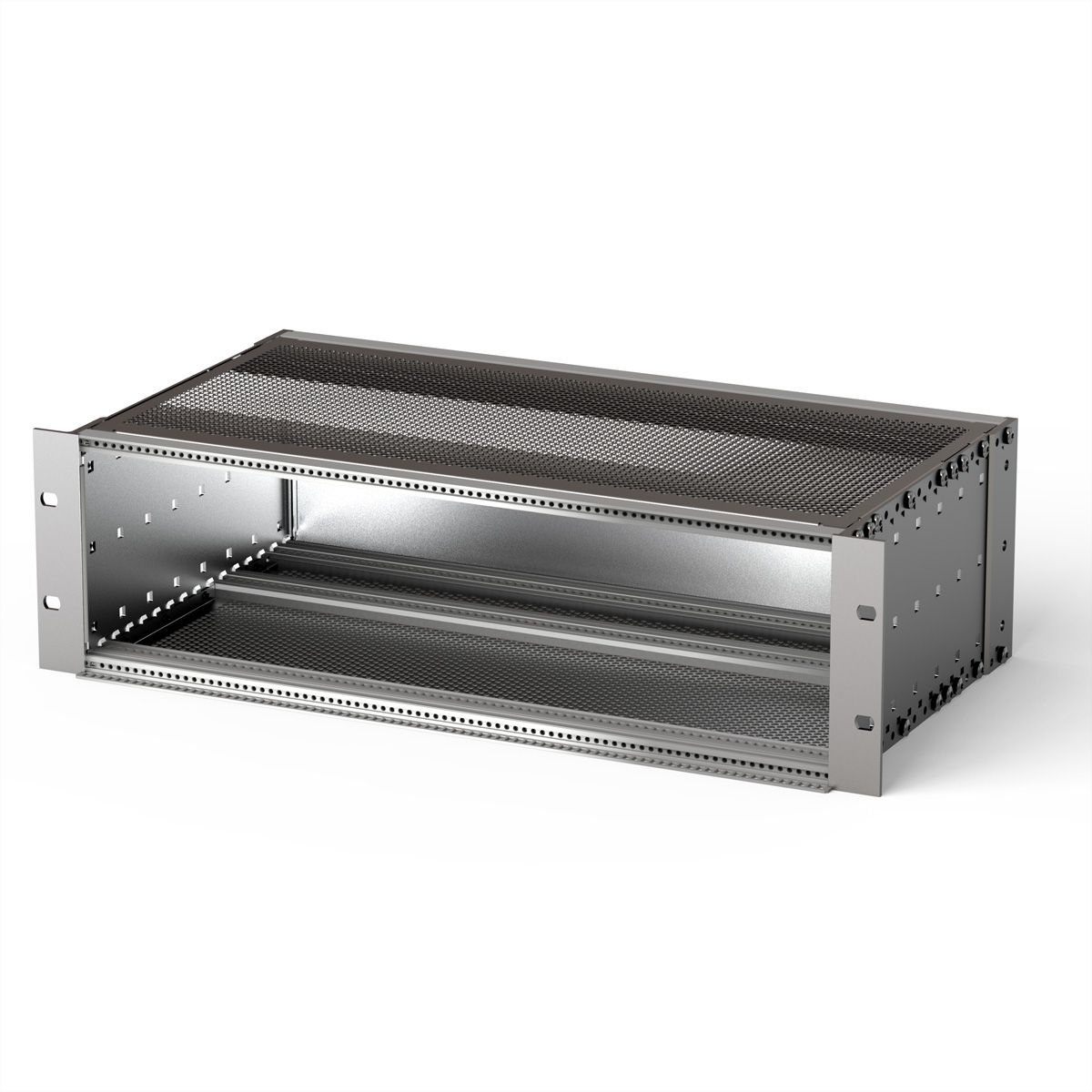

SCHROFF Bausatz, geschirmt, "flexible", zur Backplanemontage - BGTR PRO F 6HE 84TE 475T KD

Art.-Nr. 26155369 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24563446 EAN 4036088071690 Paketgewicht 4,866 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Verfügbar - innerhalb von 1-2 Tagen lieferbar
Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet
PDF herunterladen

Beschreibung

EuropacPRO 19-Zoll Baugruppenträgersatz für Backplanemontage, abgeschirmte Version, 6 HE, 475 mm

SUBR PRO F 6U 84HP 475D SL

Baugruppenträger mit Seitenwand Typ F ("flexible") - Modulschiene hinten zur Backplanemontage mit Isolierstreifen - Schirmdämpfung typisch 40 dB bei 1 GHz, 30 dB bei 2 GHz (nach VG 95373, Teil 15 oder IEC 61587, Teil 3), unter der Voraussetzung, dass die Frontseite mit geschirmten Frontplatten geschlossen ist

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Europac PRO
Höheneinheiten
6 HE
Breiteneinheiten
84 TE
Maximale Tragkraft
11 kg
Tiefe
475 mm
Verpackungshöhe
110 mm
Verpackungsbreite
480 mm
Verpackungstiefe
540 mm
Paketgewicht
4.866 kg
Lieferumfang (Bausatz):
Pos.1 (2x):
19"-Haltewinkel für EMV-Dichtung (Textil)
Pos.2 (2x):
Eckprofil hinten für EMV-Dichtung (Textil)
Pos.3 (2x):
Seitenwand Typ F
Pos.4 (2x):
Modulschiene vorne (L-KD)
Pos.4 a (2x):
Modulschiene hinten (L-KD)
Pos.4 b (2x):
Modulschiene hinten (L-ST) zur Backplanemontage mit Isolierstreifen
Pos.4 c (1x):
Modulschiene Mitte (ST)
Pos.5 (8x):
Gewindestreifen (vormontiert)
Pos.6 (4x):
Isolierstreifen, befestigt
Pos.7 (2x):
EMV-Abdeckblech
Pos.8 (1x):
EMV-Dichtmaterial (vormontiert)
Pos.9 (1x):
Rückwand
Pos.10 (1x):
Befestigungsmaterial
Pos.11 (2x):
Lochstreifen (vormontiert)
Pos.12 (1x):
Benutzeranleitung
