SCHROFF Bausatz, geschirmt, "flexible", zur Backplanemontage - BGTR PRO F 6HE 84TE 295T KD

Art.-Nr. 26155366 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24563443 EAN 4036088071669 Paketgewicht 3,948 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 17.08.2026
PDF herunterladen

Beschreibung

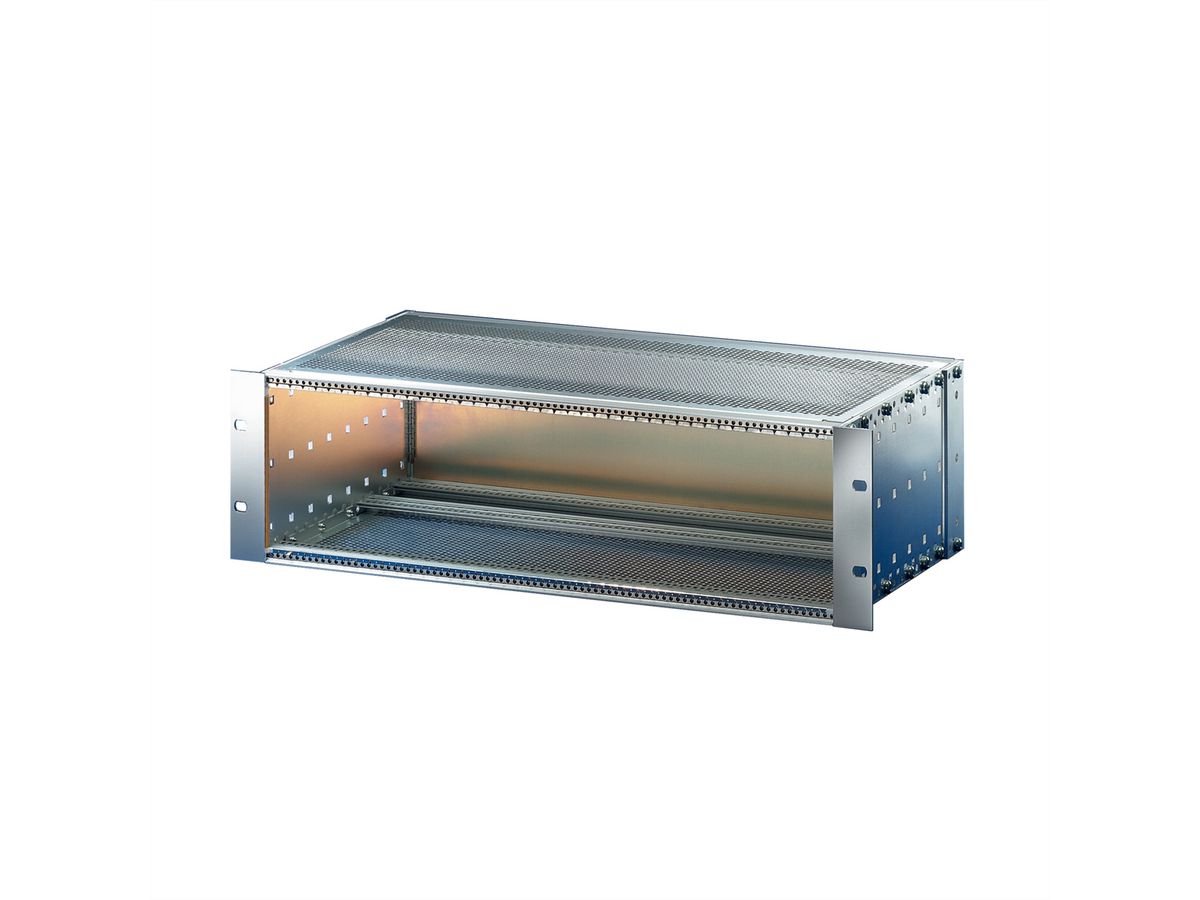

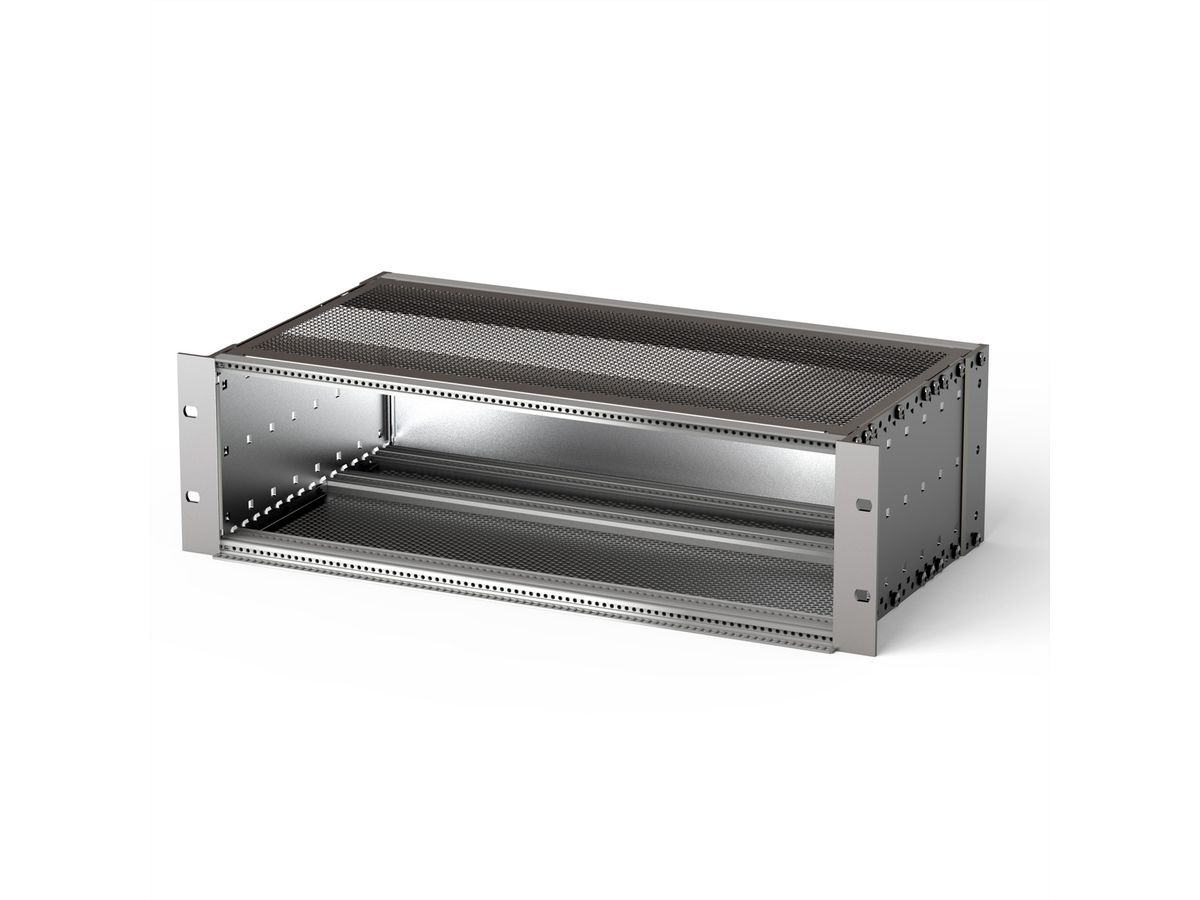

EuropacPRO 19-Zoll Baugruppenträgersatz für Backplanemontage, abgeschirmte Version, 6 HE, 295 mm

SUBR PRO F 6U 84HP 295D SL

Baugruppenträger mit Seitenwand Typ F ("flexible") - Modulschiene hinten zur Backplanemontage mit Isolierstreifen - Schirmdämpfung typisch 40 dB bei 1 GHz, 30 dB bei 2 GHz (nach VG 95373, Teil 15 oder IEC 61587, Teil 3), unter der Voraussetzung, dass die Frontseite mit geschirmten Frontplatten geschlossen ist

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Europac PRO
Höheneinheiten
6 HE
Breiteneinheiten
84 TE
Maximale Tragkraft
11 kg
Tiefe
295 mm
Verpackungshöhe
110 mm
Verpackungsbreite
310 mm
Verpackungstiefe
540 mm
Paketgewicht
3.948 kg
Lieferumfang (Bausatz):
Pos.1 (2x):
19"-Haltewinkel für EMV-Dichtung (Textil)
Pos.2 (2x):
Eckprofil hinten für EMV-Dichtung (Textil)
Pos.3 (2x):
Seitenwand Typ F
Pos.4 (2x):
Modulschiene vorne (L-KD)
Pos.4 a (2x):
Modulschiene hinten (L-KD)
Pos.4 b (2x):
Modulschiene hinten (L-ST) zur Backplanemontage mit Isolierstreifen
Pos.4 c (1x):
Modulschiene Mitte (ST)
Pos.5 (8x):
Gewindestreifen (vormontiert)
Pos.6 (4x):
Isolierstreifen, befestigt
Pos.7 (2x):
EMV-Abdeckblech
Pos.8 (1x):
EMV-Dichtmaterial (vormontiert)
Pos.9 (1x):
Rückwand
Pos.10 (1x):
Befestigungsmaterial
Pos.11 (2x):
Lochstreifen (vormontiert)
Pos.12 (1x):
Benutzeranleitung

Downloads

Hersteller-Datenblatt - Deutsch (2,6 MB) Hersteller-Datenblatt - English (2,6 MB)



Das Angebot der Marke SCHROFF umfasst umfangreiches Zubehör rund um elektronische Baugruppen – von Kartenhalterungen, konduktionsgekühlten Leiterplattenrahmen, Frontplatten und Grillen bis hin zu Baugruppenträgern, Gehäusen, Backplanes, Netzgeräten, Schränken und vormontierten Einschüben für Embedded-Computer-Systeme.

Die Marke SCHROFF ist seit über fünf Jahrzenten weltweit führend in Electronic-Packaging-Systemen.
