SCHROFF Bausatz, geschirmt, "flexible", zur Backplanemontage - BGTR PRO F 3HE 84TE 415T KD

Art.-Nr. 26155344 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24563145 EAN 4036088071447 Paketgewicht 3,214 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 17.08.2026
PDF herunterladen

Beschreibung

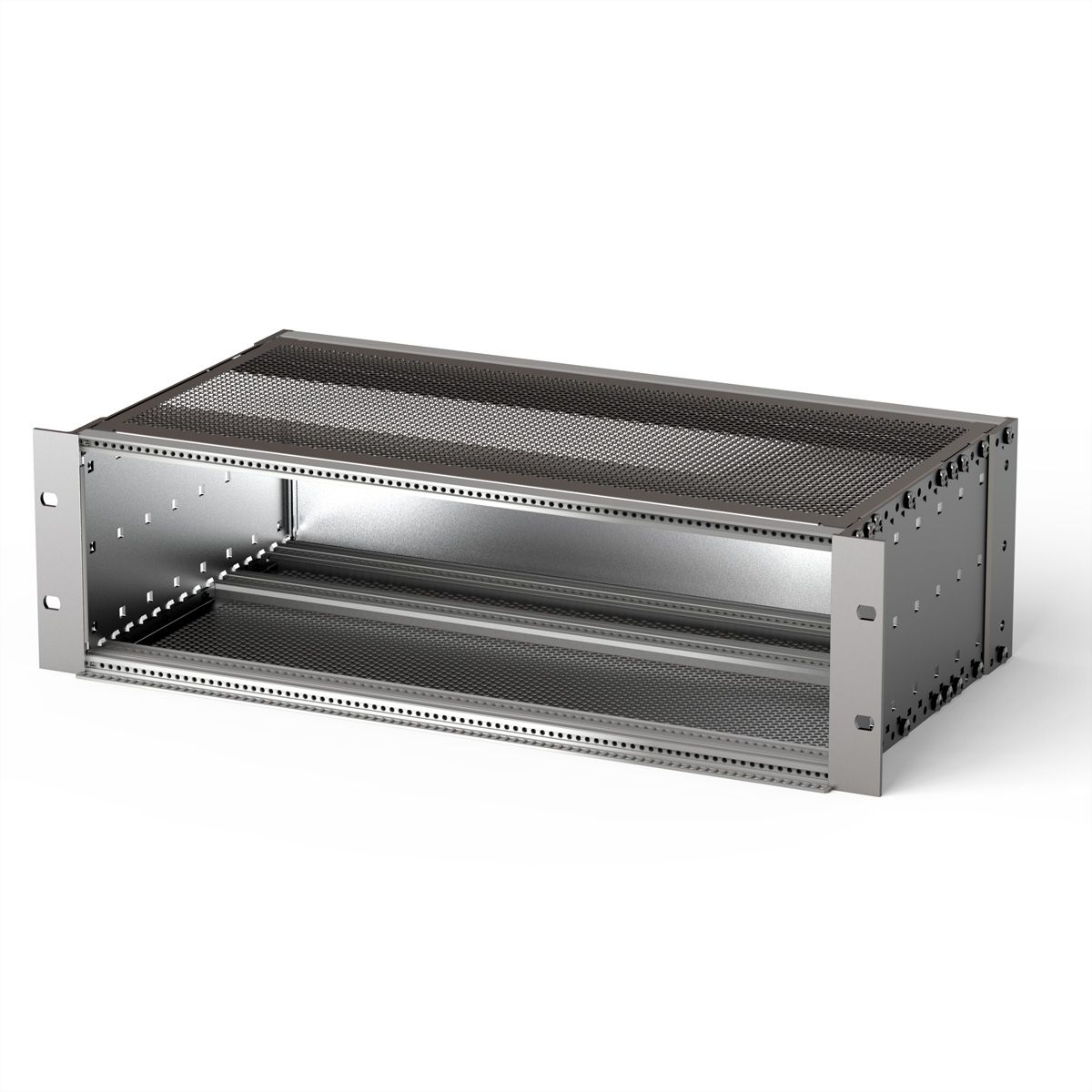

EuropacPRO 19-Zoll Baugruppenträgersatz für Backplanemontage, abgeschirmte Version, 3 HE, 415 mm

SUBR PRO F 3U 84HP 415D SL

Baugruppenträger mit Seitenwand Typ F ("flexible") - Modulschiene hinten zur Backplanemontage mit Isolierstreifen - Schirmdämpfung typisch 40 dB bei 1 GHz, 30 dB bei 2 GHz (nach VG 95373, Teil 15 oder IEC 61587, Teil 3), unter der Voraussetzung, dass die Frontseite mit geschirmten Frontplatten geschlossen ist

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Europac PRO
Höheneinheiten
3 HE
Breiteneinheiten
84 TE
Maximale Tragkraft
11 kg
Tiefe
415 mm
Verpackungshöhe
110 mm
Verpackungsbreite
430 mm
Verpackungstiefe
540 mm
Paketgewicht
3.214 kg
Lieferumfang (Bausatz):
Pos.1 (2x):
19"-Haltewinkel für EMV-Dichtung (Textil)
Pos.2 (2x):
Eckprofil hinten für EMV-Dichtung (Textil)
Pos.3 (2x):
Seitenwand Typ F
Pos.4 (2x):
Modulschiene vorne (L-KD)
Pos.4 a (2x):
Modulschiene hinten (L-KD)
Pos.4 b (2x):

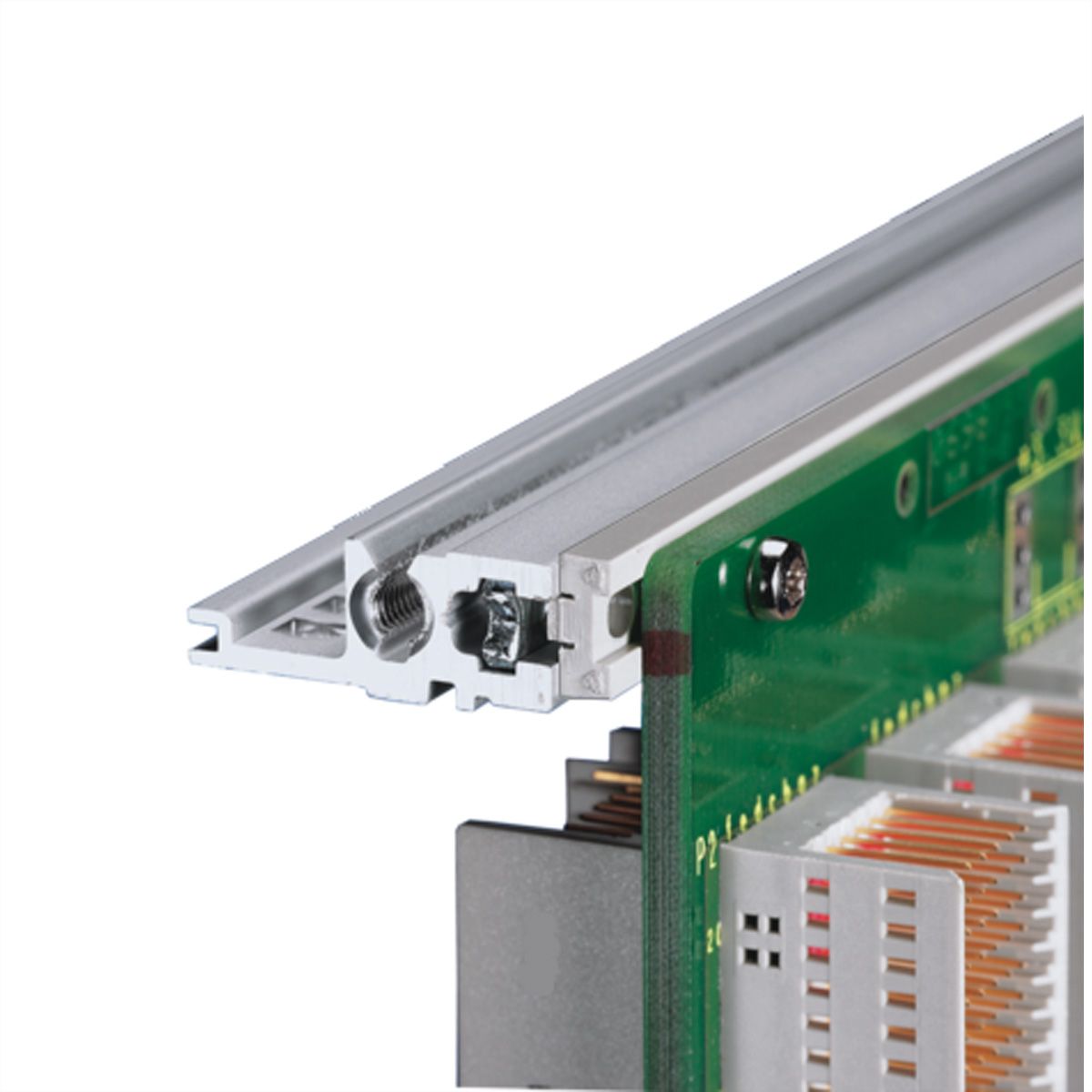

Modulschiene hinten (L-ST) zur Backplanemontage mit Isolierstreifen
Pos.5 (6x):
Gewindestreifen (vormontiert)
Pos.6 (2x):
Isolierstreifen, befestigt
Pos.7 (2x):
EMV-Abdeckblech
Pos.8 (1x):
EMV-Dichtmaterial (vormontiert)
Pos.9 (1x):
Rückwand
Pos.10 (1x):
Befestigungsmaterial
Pos.11 (2x):
Lochstreifen (vormontiert)
Pos.12 (1x):
Benutzeranleitung
