SCHROFF Bausatz, geschirmt, "flexible", zur Backplanemontage - BGTR PRO F 3HE 84TE 235T KD

Art.-Nr. 26155341 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24563142 EAN 4036088071416 Paketgewicht 2,597 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Verfügbar - innerhalb von 1-2 Tagen lieferbar
Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet
PDF herunterladen

Beschreibung

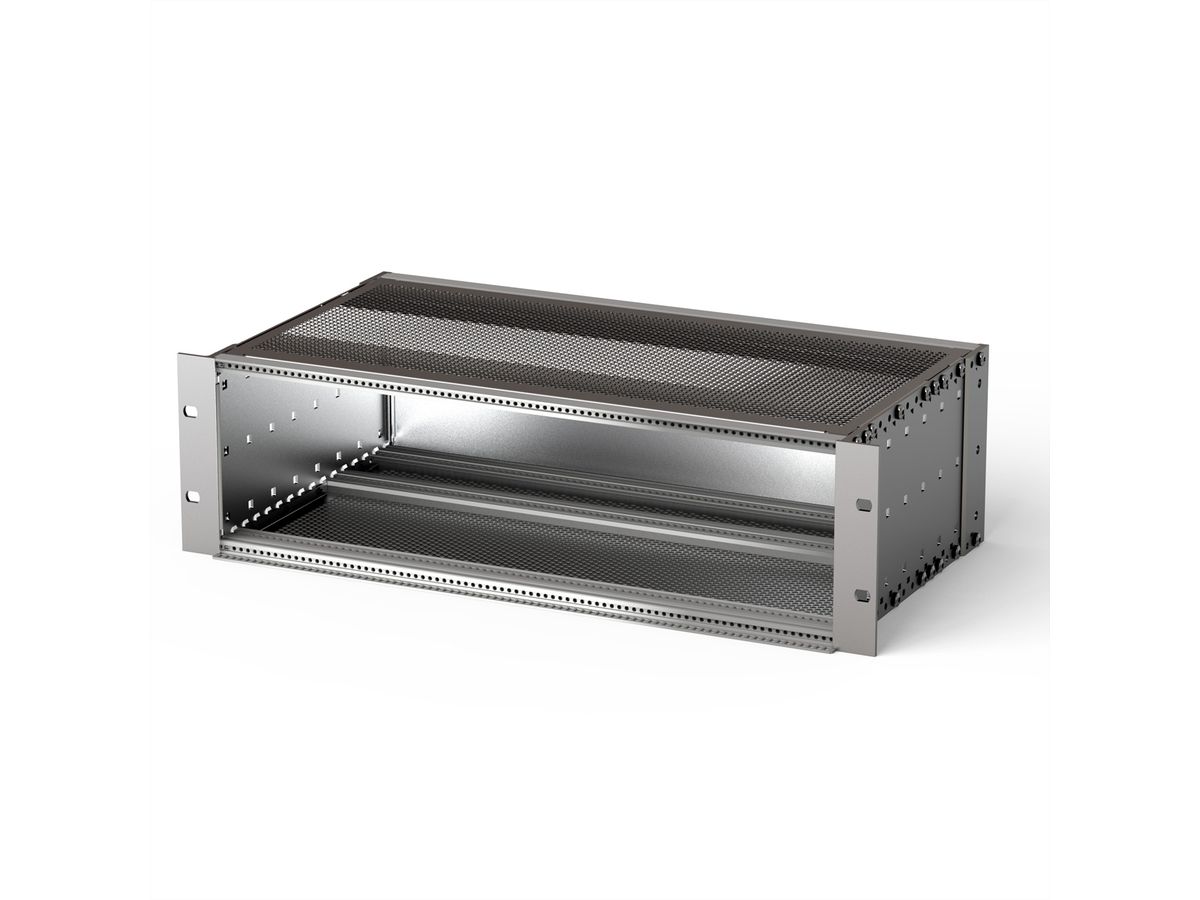

EuropacPRO 19-Zoll Baugruppenträgersatz für Backplanemontage, abgeschirmte Version, 3 HE, 235 mm

SUBR PRO F 3U 84HP 235D SL

Baugruppenträger mit Seitenwand Typ F ("flexible") - Modulschiene hinten zur Backplanemontage mit Isolierstreifen - Schirmdämpfung typisch 40 dB bei 1 GHz, 30 dB bei 2 GHz (nach VG 95373, Teil 15 oder IEC 61587, Teil 3), unter der Voraussetzung, dass die Frontseite mit geschirmten Frontplatten geschlossen ist

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Europac PRO
Höheneinheiten
3 HE
Breiteneinheiten
84 TE
Maximale Tragkraft
11 kg
Tiefe
235 mm
Verpackungshöhe
100 mm
Verpackungsbreite
310 mm
Verpackungstiefe
540 mm
Paketgewicht
2.597 kg

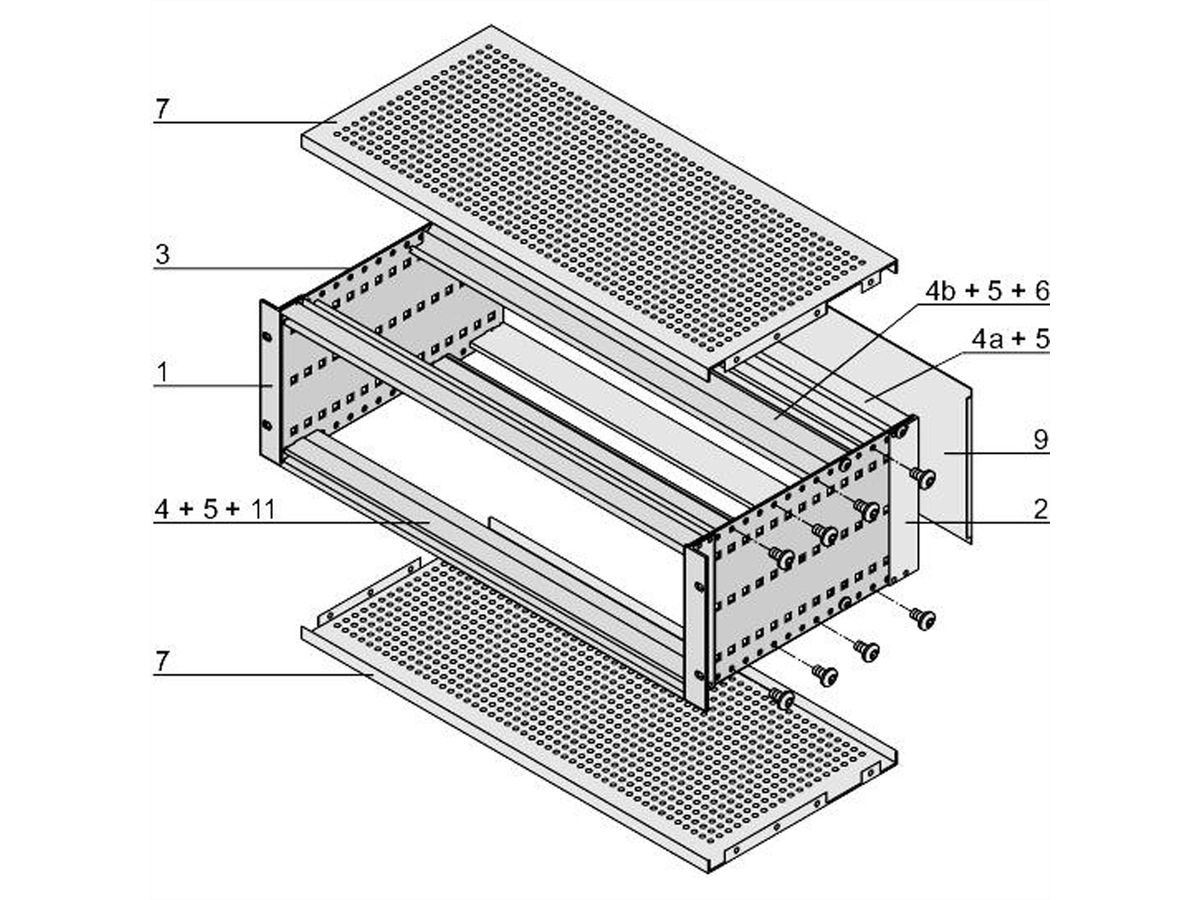

Lieferumfang (Bausatz):
Pos.1 (2x):
19"-Haltewinkel für EMV-Dichtung (Textil)
Pos.2 (2x):
Eckprofil hinten für EMV-Dichtung (Textil)
Pos.3 (2x):
Seitenwand Typ F
Pos.4 (2x):
Modulschiene vorne (L-KD)
Pos.4 a (2x):
Modulschiene hinten (L-KD)
Pos.4 b (2x):

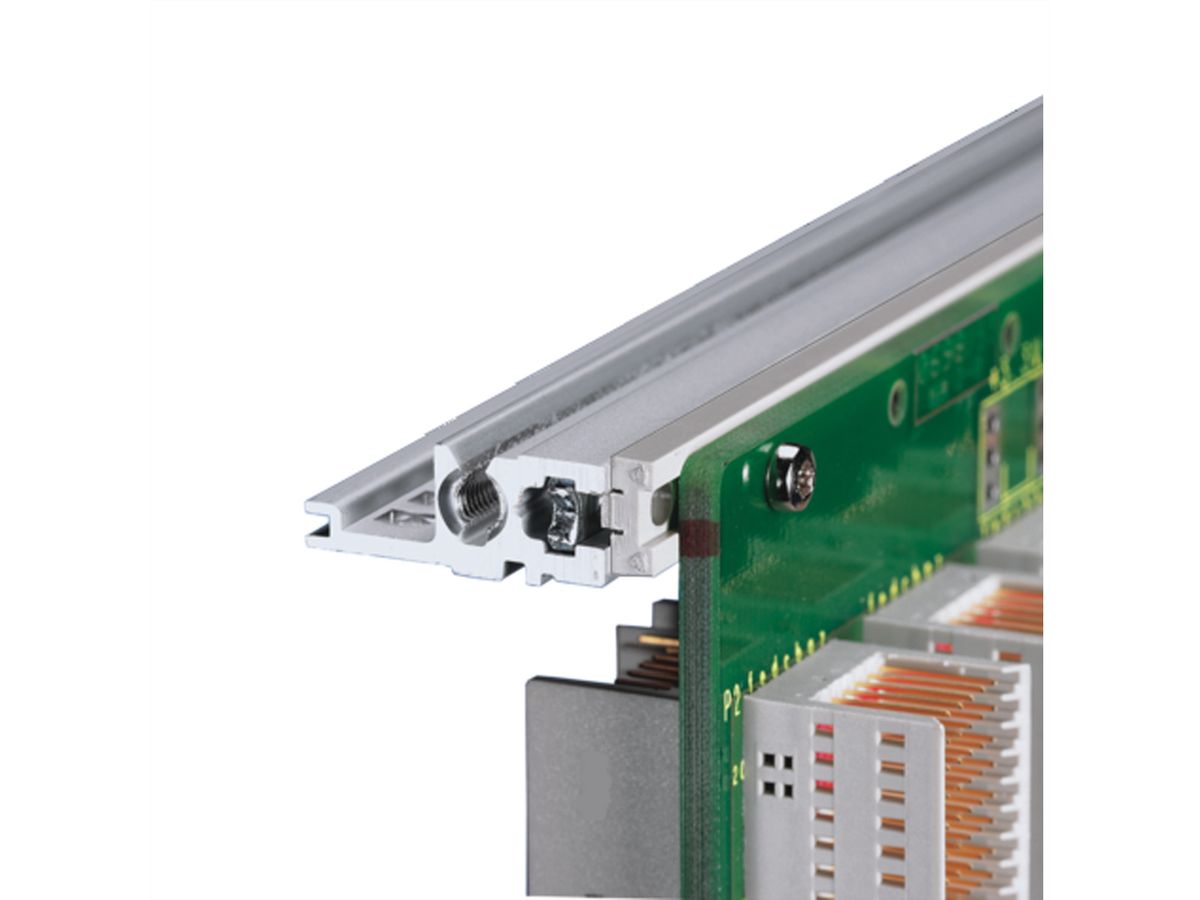

Modulschiene hinten (L-ST) zur Backplanemontage mit Isolierstreifen
Pos.5 (6x):
Gewindestreifen (vormontiert)
Pos.6 (2x):
Isolierstreifen, befestigt
Pos.7 (2x):
EMV-Abdeckblech
Pos.8 (1x):
EMV-Dichtmaterial (vormontiert)
Pos.9 (1x):
Rückwand
Pos.10 (1x):
Befestigungsmaterial
Pos.11 (2x):
Lochstreifen (vormontiert)
Pos.12 (1x):
Benutzeranleitung
