SCHROFF Bausatz, EN 50155, geschirmt, für CompactPCI Anwendungen - BGTR PRO IEEE 3HE 84TE 235T

Art.-Nr. 26153849 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 21500081 Paketgewicht 1,88 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 17.08.2026
PDF herunterladen

Beschreibung

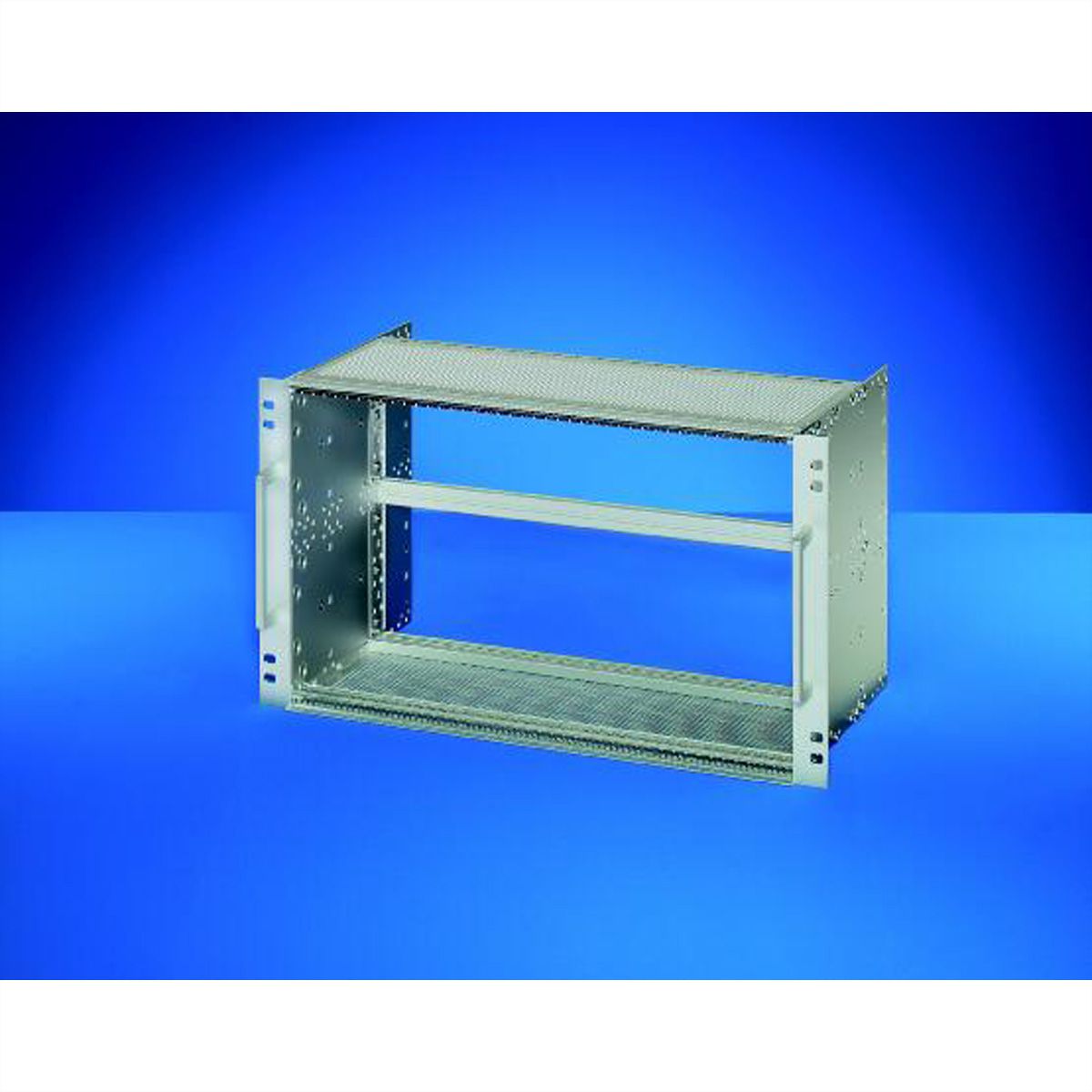

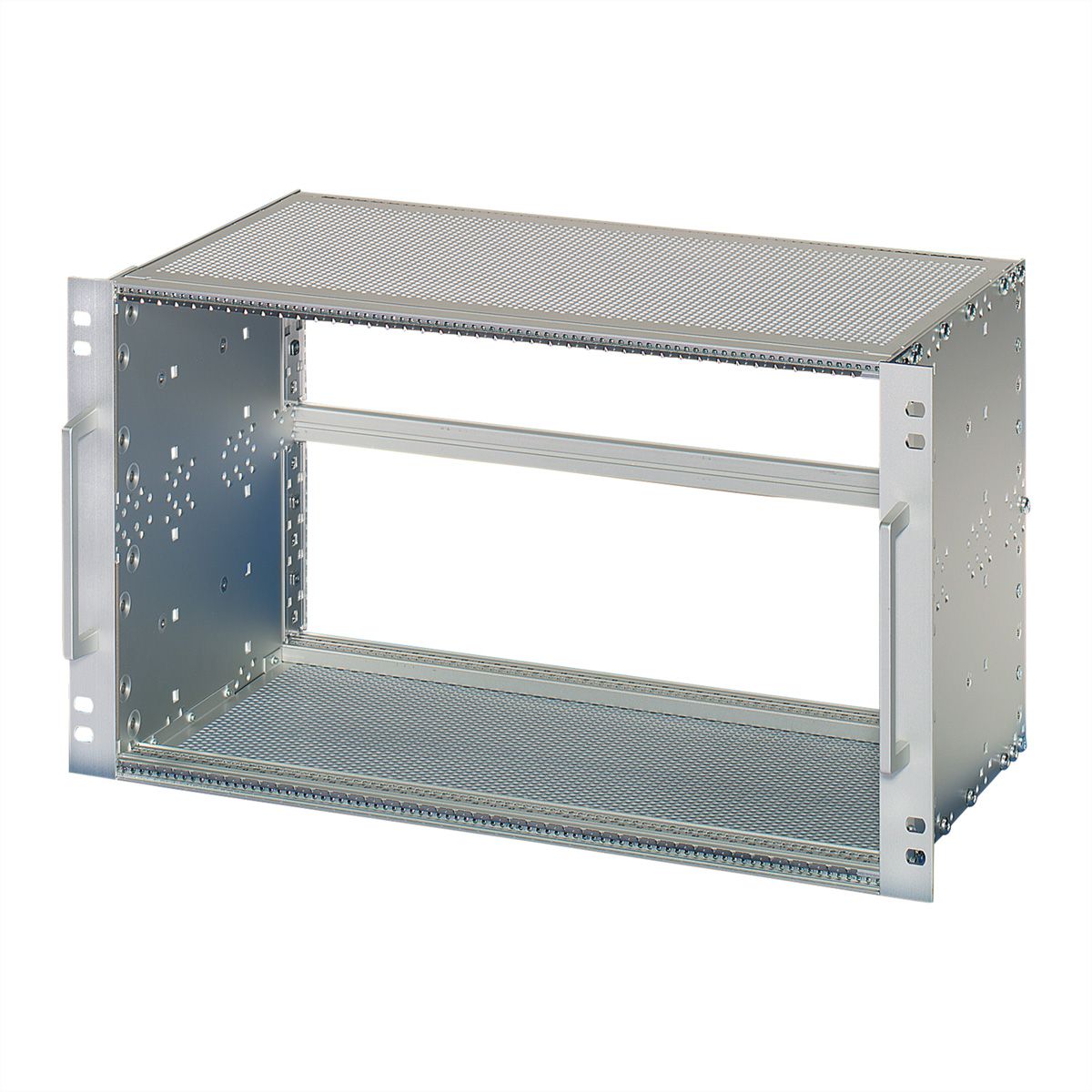

EuropacPRO19 Zoll Baugruppenträger Bausatz für Bahnanwendungen, Typ EN 50155, CompactPCI, EMV geschirmte Version, 3HE, 84TE, 235 mm

SUBR PRO IEEE 3U 84HP 235D

Für mobile Bahnanwendungen - Getestet nach EN 50155 - Für Kartentiefe 160 mm - Baugruppenträger nach IEEE 1101.10

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Europac PRO
Höheneinheiten
3 HE
Breiteneinheiten
84 TE
Maximale Tragkraft
15 kg
Tiefe
235 mm
Verpackungshöhe
0 mm
Verpackungsbreite
0 mm
Verpackungstiefe
0 mm
Paketgewicht
1.88 kg

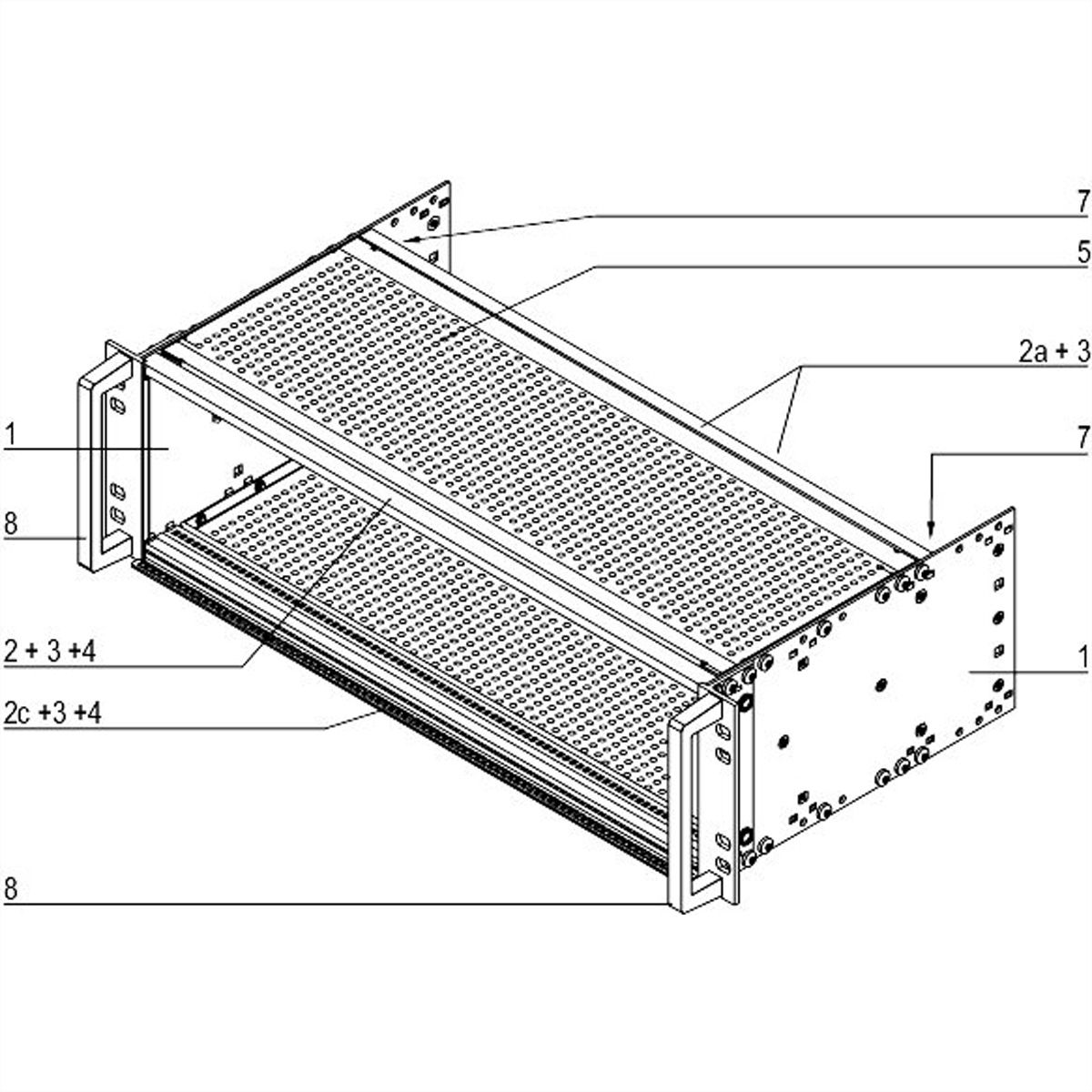

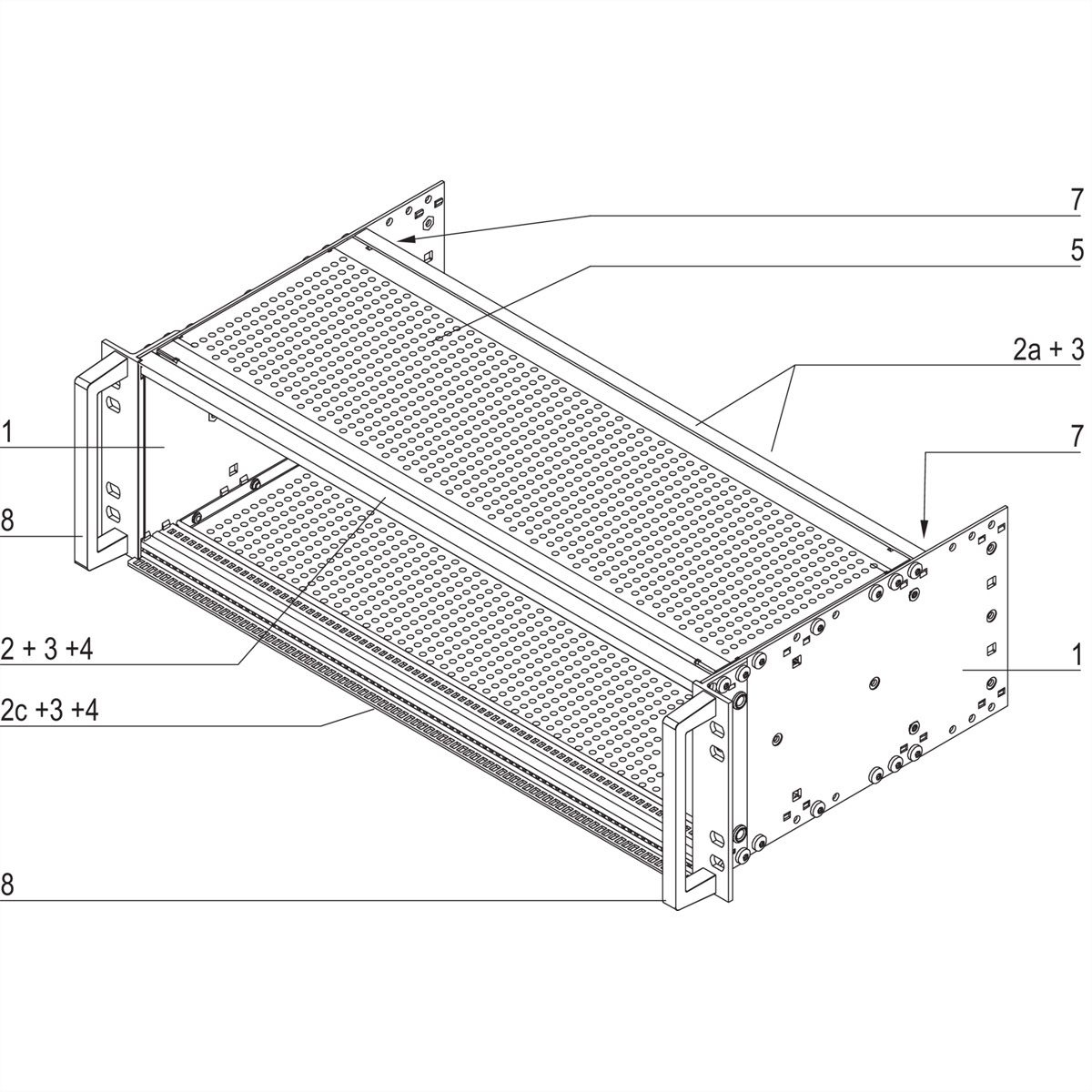

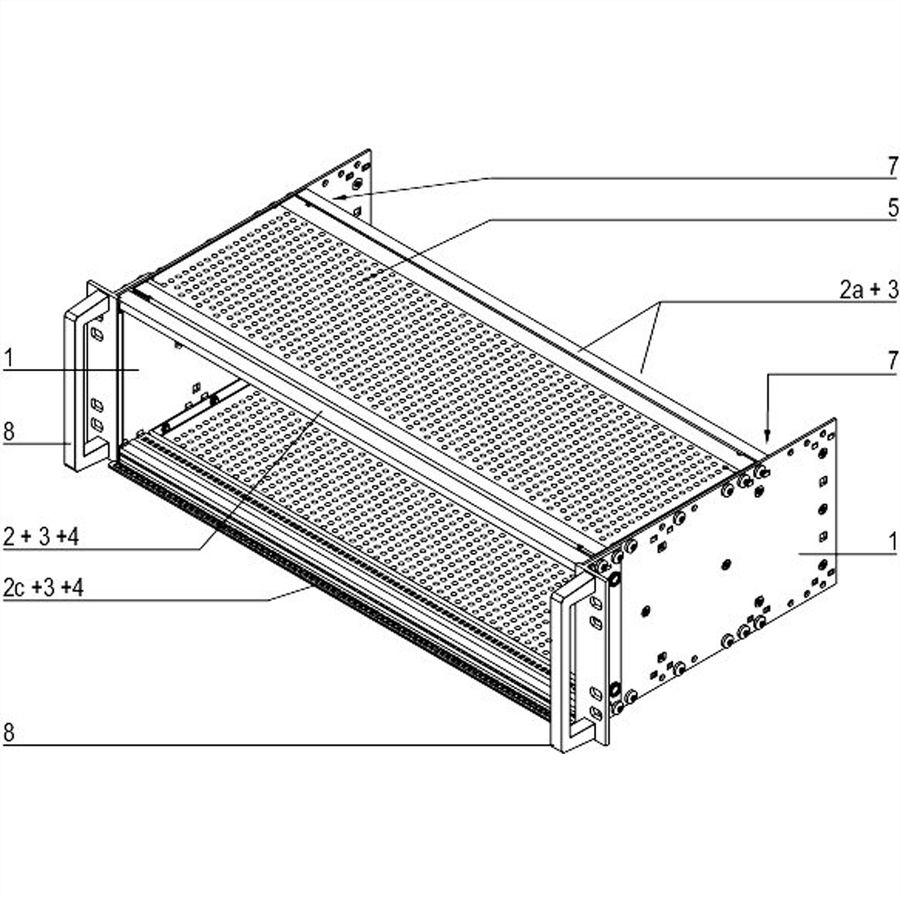

Lieferumfang (Bausatz):
Pos.1 (2x):
Seitenwand Typ H inkl. 19"-Haltewinkel mit Textildichtung
Pos.2 (1x):
Modulschiene vorne (H-KD)
Pos.2 a (2x):
Modulschiene hinten (H-VT)
Pos.2 c (1x):
Modulschiene vorne (H-LD)
Pos.3 (4x):
Gewindestreifen
Pos.4 (2x):
Lochstreifen
Pos.5 (2x):
EMV Abdeckblech 175 T
Pos.6 (1x):
Satz EMV Dichtmaterial
Pos.7 (1x):
Satz Backplane-Schirmmaterial 3 HE
Pos.8 (2x):
Griffe
Pos.9 (1x):
Befestigungsmaterial mit selbstsichernden Schrauben
