SCHROFF AdvancedMC-Modul-Mechanik, Pull-Griff-Mechanik, PIGMG AMC.0 R2.0RC1.2 - AMC MODUL FS S

Art.-Nr. 26152587 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 20849129 EAN 4036088061172 Paketgewicht 0,06 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 17.08.2026
PDF herunterladen

Beschreibung

AMC-Modul Pull-Griff-Mechanik, AMC.0 R2.0, Single Full-Size,Edelstahl

AMC MODULE FS S

Edelstahl Frontplatten - Bausatz, geschirmt - Verriegelung der Baugruppen ohne Schrauben - Für Conventional-, Cutaway- und Hybrid-Carrier - Ein-/Ausziehmechanik entspricht der AdvancedMC-Norm - Ein-/Ausziehmechanik ausgelegt für Mikroschalter-Betätigung (Hot-Swap) - Inklusive Light Pipes

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Advanced MC
Höhe
73.8 mm
Verpackungshöhe
0 mm
Verpackungsbreite
0 mm
Verpackungstiefe
0 mm
Paketgewicht
0.06 kg

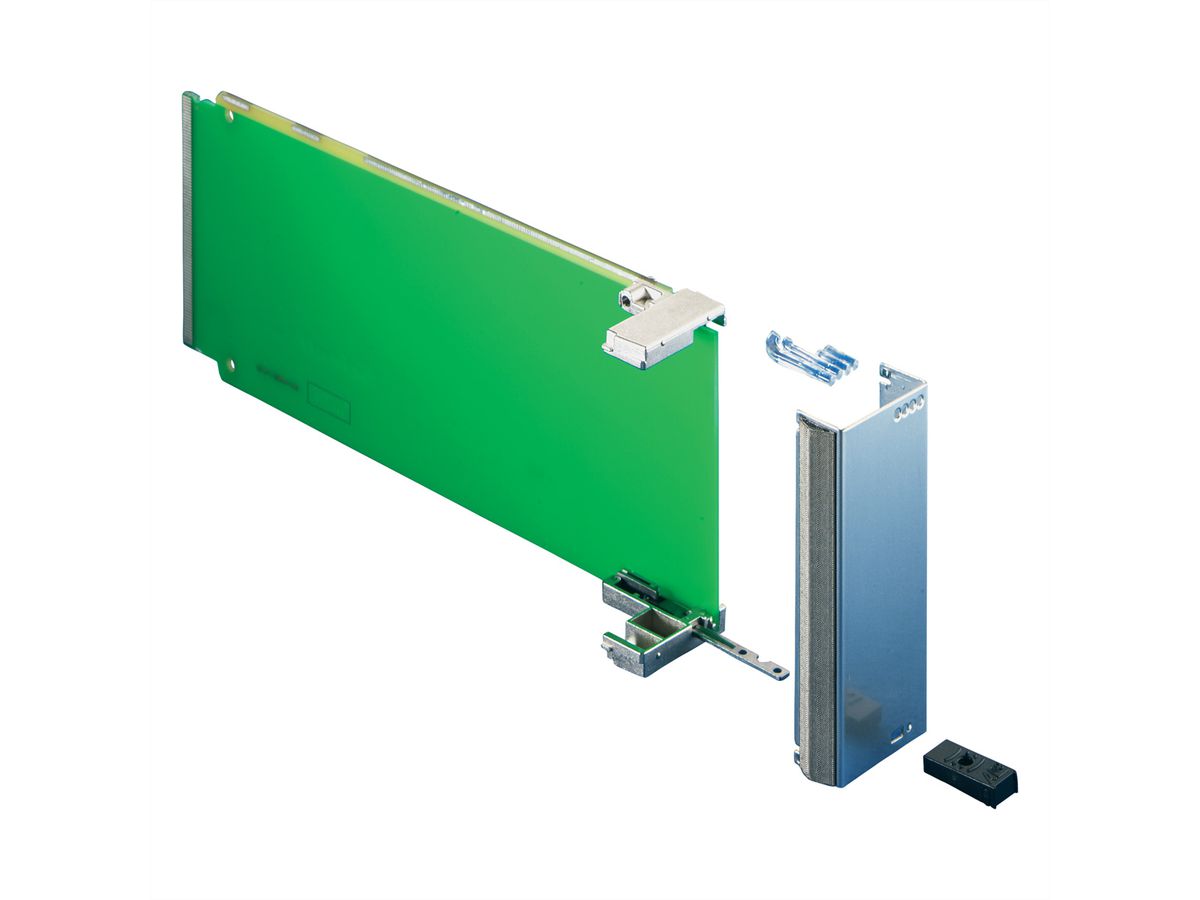

Lieferumfang (Bausatz):
Pos.1 (1x):
U-förmige Frontplatte, Edelstahl gebürstet, 0,6 mm
Pos.2 (1x):
Aufnahme für Light Pipe oben und Leiterplattenhalter, Zn-Druckguss vernickelt
Pos.3 (1x):
Light Pipe oben, PC, UL 94-V0
Pos.3a (1x):
Light Pipe unten, PC, UL 94-V0
Pos.4 (1x):
Ein-/Ausziehmechanik mit Mikroschalter-Betätigung und Leiterplattenhalter
Pos.5+6 (1x):
Griff, PC, UL 94-V0, schwarz
Pos.7 (1x):
EMV-Dichtung seitlich, Kern: Schaumstoff, Hülle: Textilmantel mit CuNi-Beschichtung
Pos.8 (1x):
EMV-Dichtung unten, Kern: Schaumstoff, Hülle: Textilmantel mit CuNi-Beschichtung
Pos.9 (1x):
Befestigungsmaterial
