SCHROFF 7 HE, 12 Slot, ohne Rear I/O - BGT VME64X 7HE(1/2+6+1/2)12SL

Art.-Nr. 26152194 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 20836717 Paketgewicht 17 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 17.08.2026
PDF herunterladen

Beschreibung

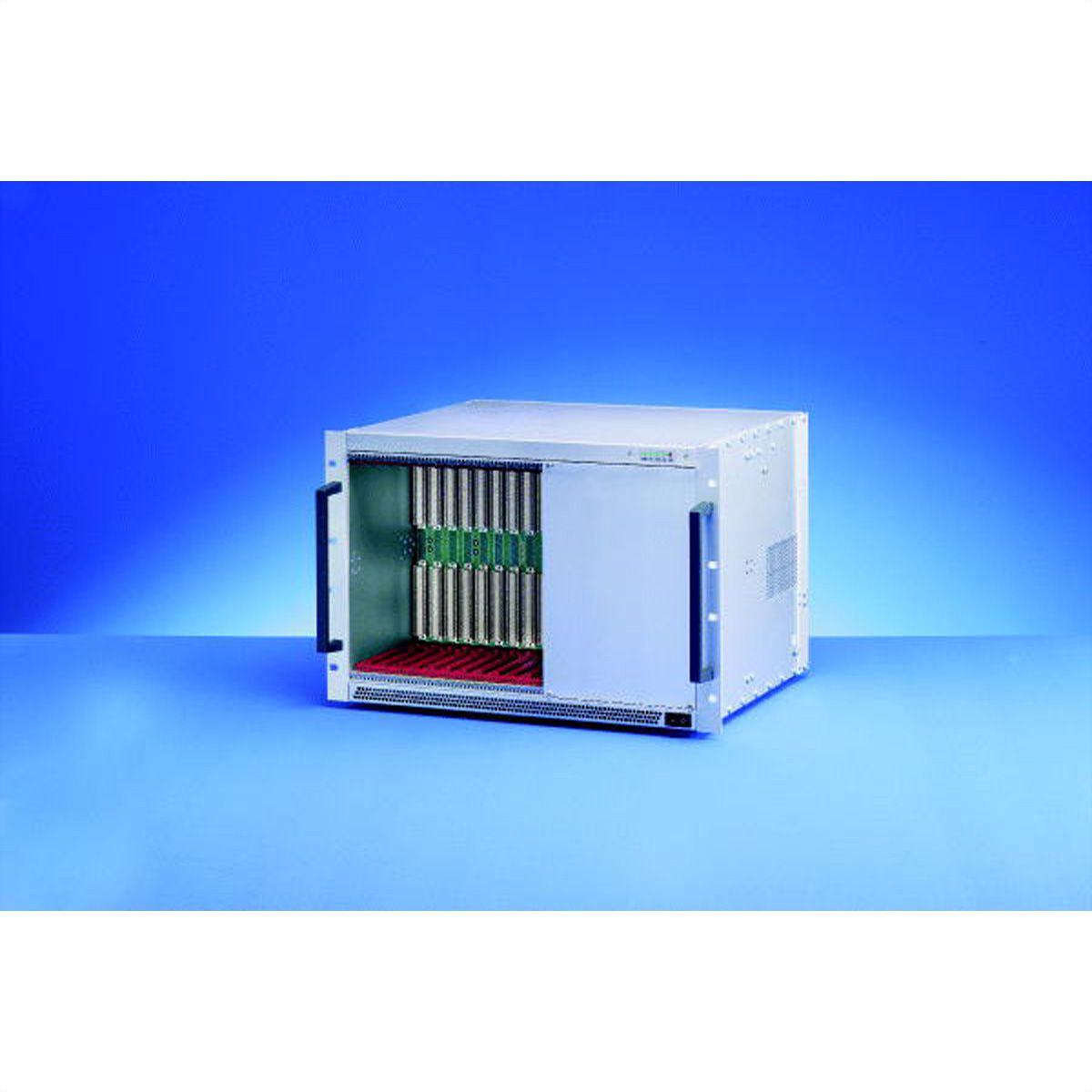

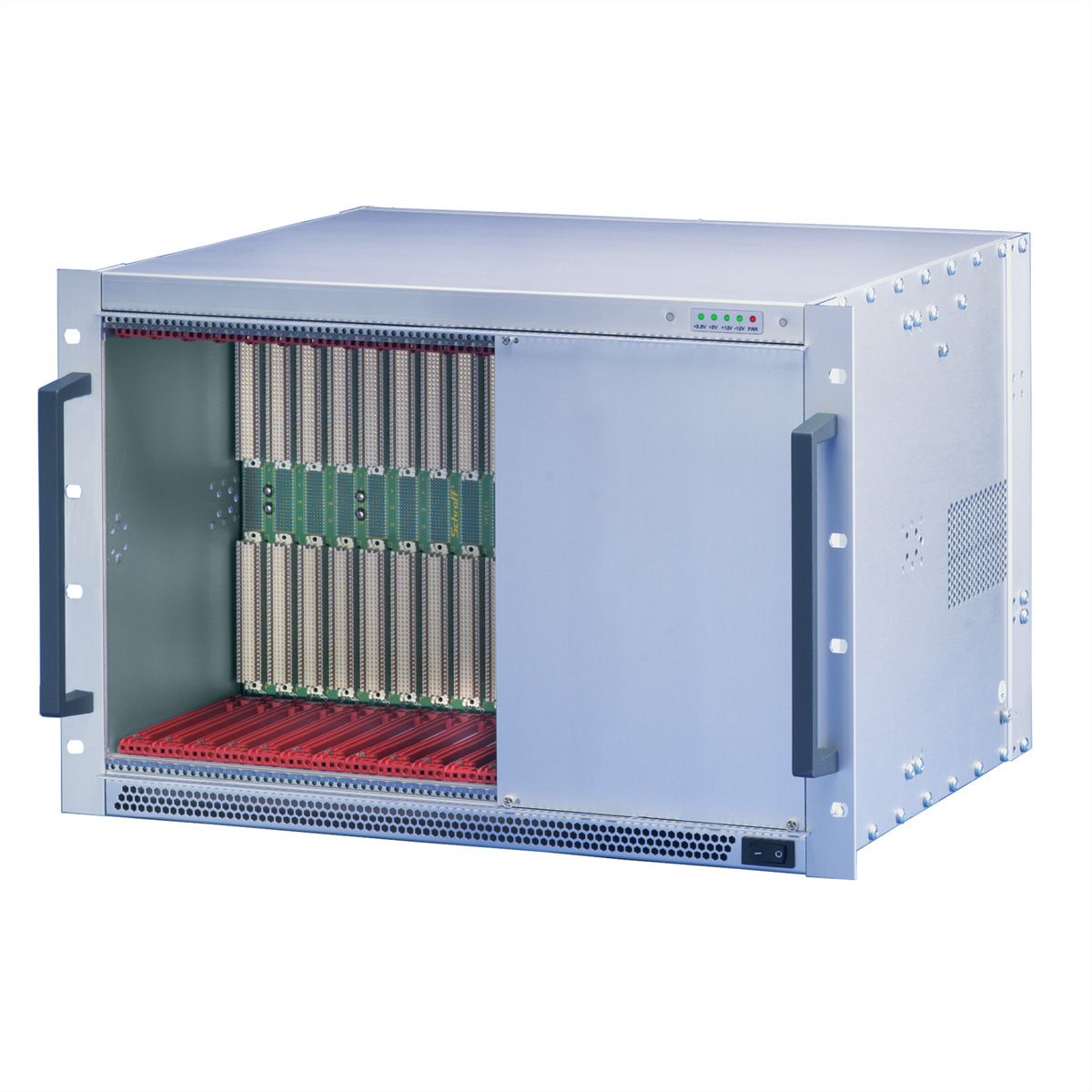

VME64x System, 7 HE, 12 Slot, Open-Frame-Netzteil

SUB VME64X 7U(1/2+6+1/2)12SL

System gemäss IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11); Backplane konform zu VITA 1.1-1997 - System für vertikalen Karteneinbau mit Kartenformaten - Frontseite: 6 HE, 160 mm tief - Rückseite: 6 HE, für 3 Transition Module - Backplane VME64x12 Slot, 6 HE, ohne P0-Stecker - Netzgerät, Open Frame, 642 W (600 W bei < 180 VAC) - Entwärmung mit Lüfter von vorne nach hinten - Anzeigemodul für DC-Betriebsspannungen, Lüfter- und Temperaturalarm

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
VME PRO Systeme
Höheneinheiten
7 HE
Höhe
310.35 mm
Tiefe
355 mm
Verpackungshöhe
0 mm
Verpackungsbreite
0 mm
Verpackungstiefe
0 mm
Paketgewicht
17 kg

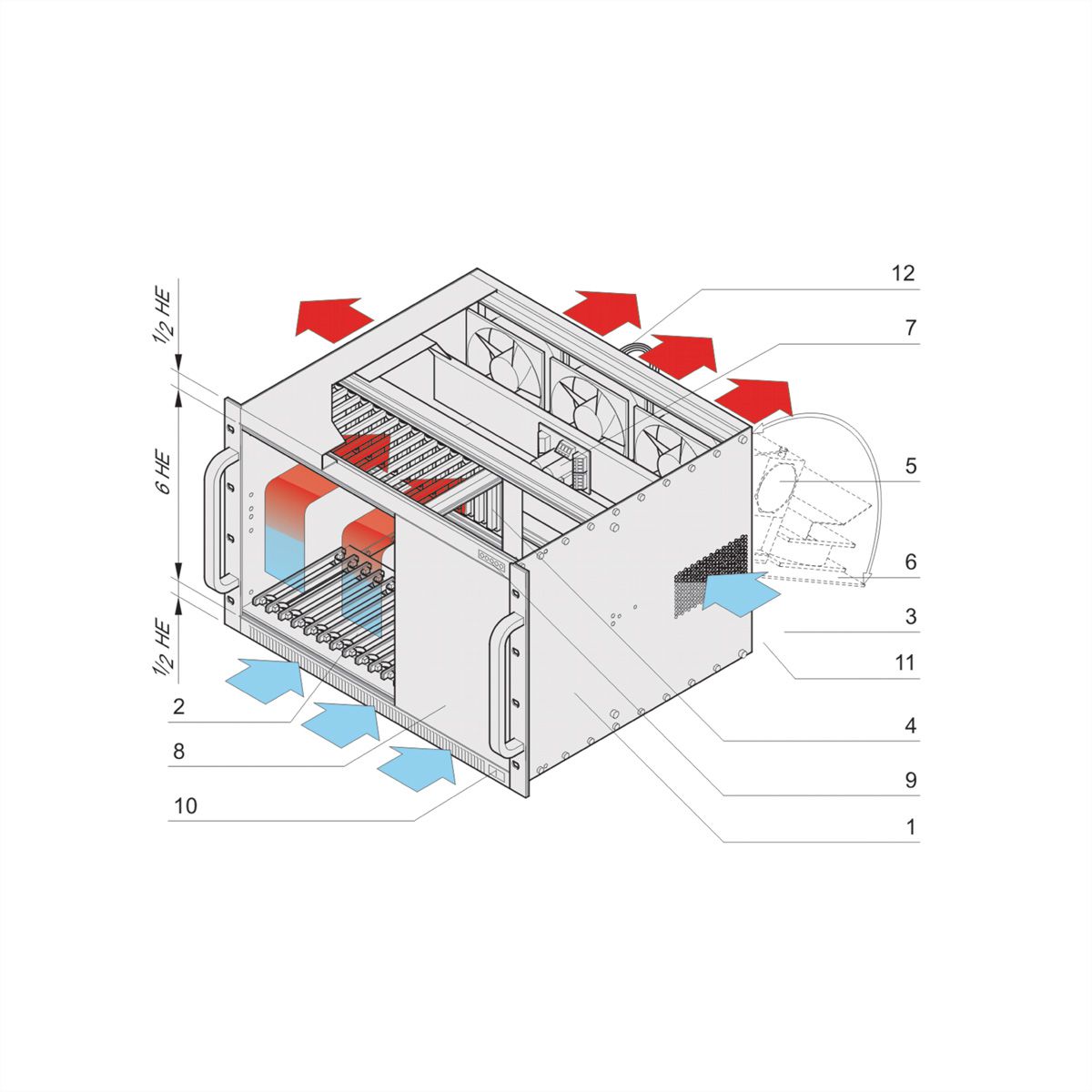

Lieferumfang (komplett montiert, verdrahtet und getestet):
Pos.1 (1x):
Geschirmter 19"-Einschub, Al; mit geschlossenem Deck- und Bodenblech (RAL 9006); Frontgriffe (RAL 7016); 19"-Winkel
Pos.2 (12x):
Steckplatz vorne; IEEE-Führungsschienen, inkl. ESD-Clips (ESD-Clips vorne unten montiert), für vertikalen Karteneinbau (6 HE, 160 mm tief)
Pos.3 (3x):
Steckplatz hinten; für Transition Module, für vertikalen Karteneinbau (6 HE, 4 TE)
Pos.4 (1x):
Backplane VME64x für 6 HE Karten, 12 Slot, ohne P0 Stecker (Bestell-Nr. 23001-512)
Pos.5 (1x):
Netzgerät, Open Frame; 642 W (600 W bei < 180 VAC; Bestell-Nr. 11098-207)
Pos.6 (3x):
Lüfter; auf klappbaren Rückwand; Drehzahlgeregelung; 5 HE, 84 TE
Pos.7 (1x):
Fan Control Modul (FCM) zur Lüfter-Überwachung/-Regelung (Bestell-Nr. 23207-021)
Pos.8 (1x):
Frontplatte, 6 HE, 36 TE
Pos.9 (1x):
Anzeigemodul
Pos.10 (1x):
Netzschalter
Pos.11 (1x):
AC-Netzeingang (IEC 320-C14-Stecker), Netzfilter, Netzsicherung
Pos.12 (1x):
Frontplatte hinten mit EMV-Textildichtung, 6 HE, 12 TE
Pos.13 (1x):
Kabelbaum zur Verbindung aller Systemkomponenten

Downloads

Hersteller-Datenblatt - Deutsch (787,9 KB) Hersteller-Datenblatt - English (787,2 KB) Weitere PDF-Daten - Benutzeranleitung System - Deutsch (1,7 MB)
