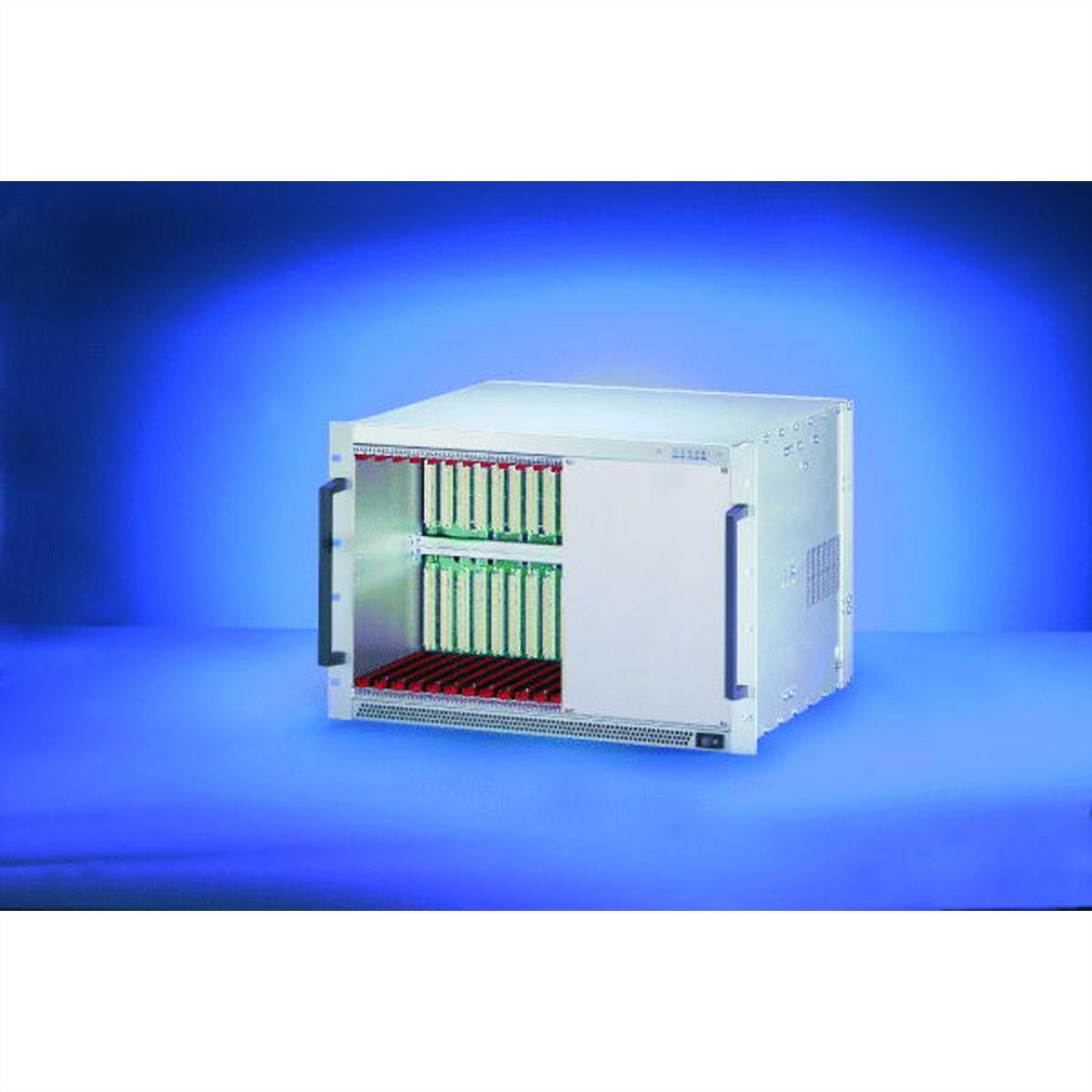

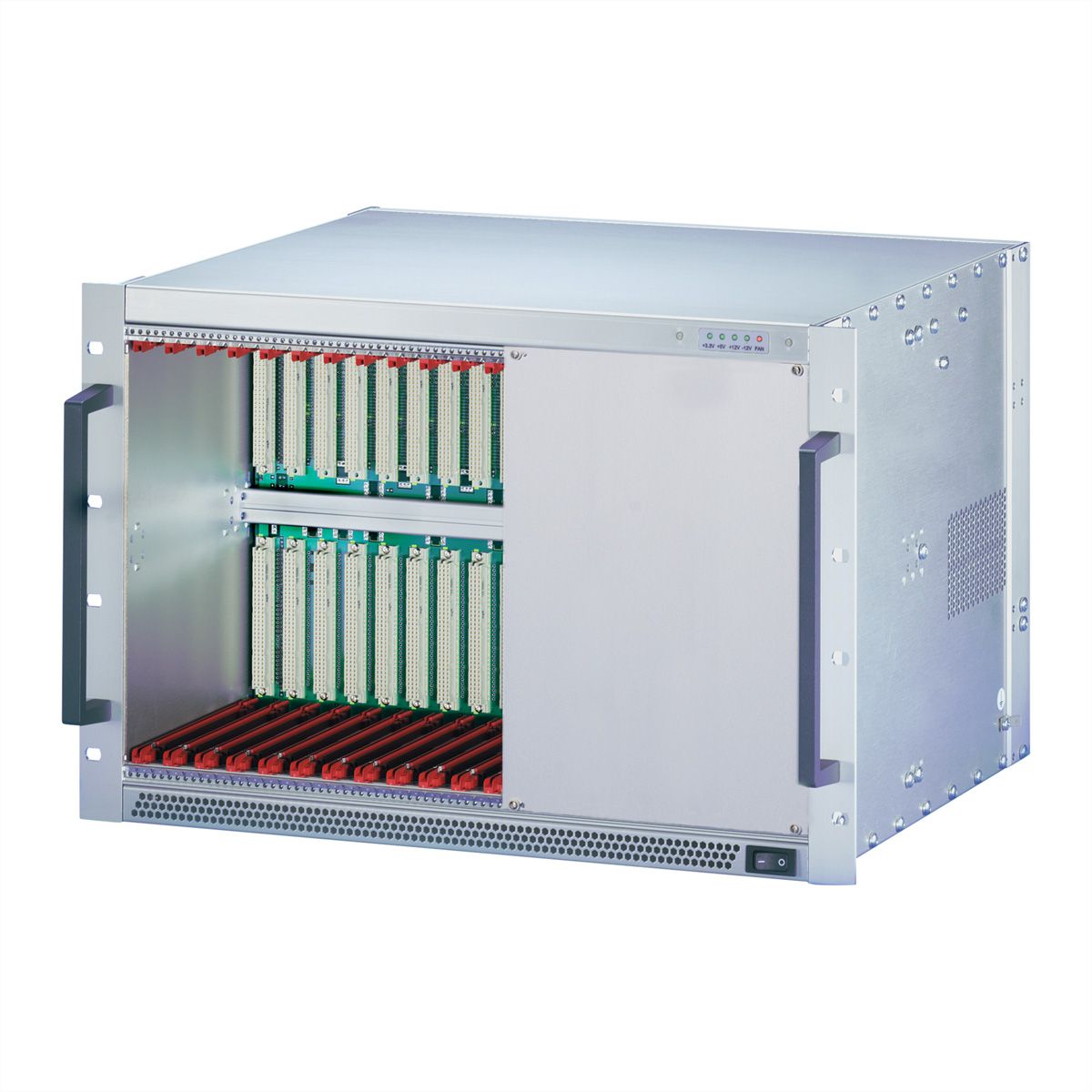

SCHROFF 7 HE, 12 Slot, für Transition Module - BGTR VME 7HE (1/2+6+1/2)12SL

Art.-Nr. 26152193 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 20836716 Paketgewicht 15 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 17.08.2026
PDF herunterladen

Beschreibung

MEbus System, 7 HE, 12 Slot, für Übergangsmodule, Open-Frame-Netzteil

SUBR VME 7U (1/2+6+1/2)12SL

System gemäss IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11); Backplane konform zu VITA 1.1-1994 - System für vertikalen Karteneinbau mit Kartenformaten - Frontseite: 6 HE, 160 mm tief - Rückseite: 6 HE, 12 TE, 80 mm tief; für Transition Module - Backplane VME12 Slot, 6 HE, J1/J2-Monolithic - Netzgerät, Open Frame, 444 W (400 W bei < 180 VAC) - Entwärmung mit drei Lüfter von vorne nach hinten; temperaturüberwacht mit Fan Control Modul (FCM) - Anzeigemodul für DC-Betriebsspannungen, Lüfter- und Temperaturalarm

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
VME PRO Systeme
Höheneinheiten
7 HE
Höhe
310.35 mm
Tiefe
355 mm
Verpackungshöhe
0 mm
Verpackungsbreite
0 mm
Verpackungstiefe
0 mm
Paketgewicht
15 kg

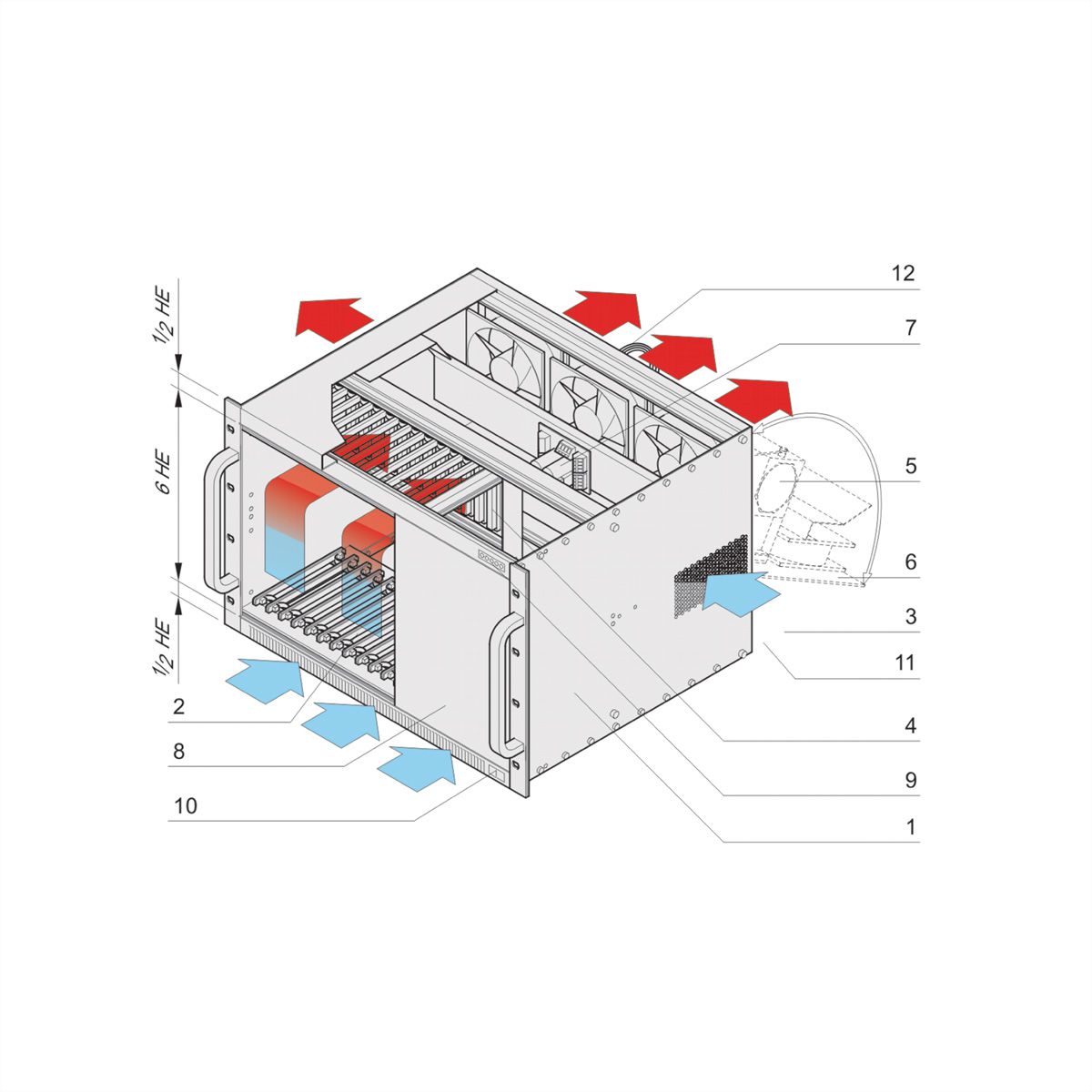

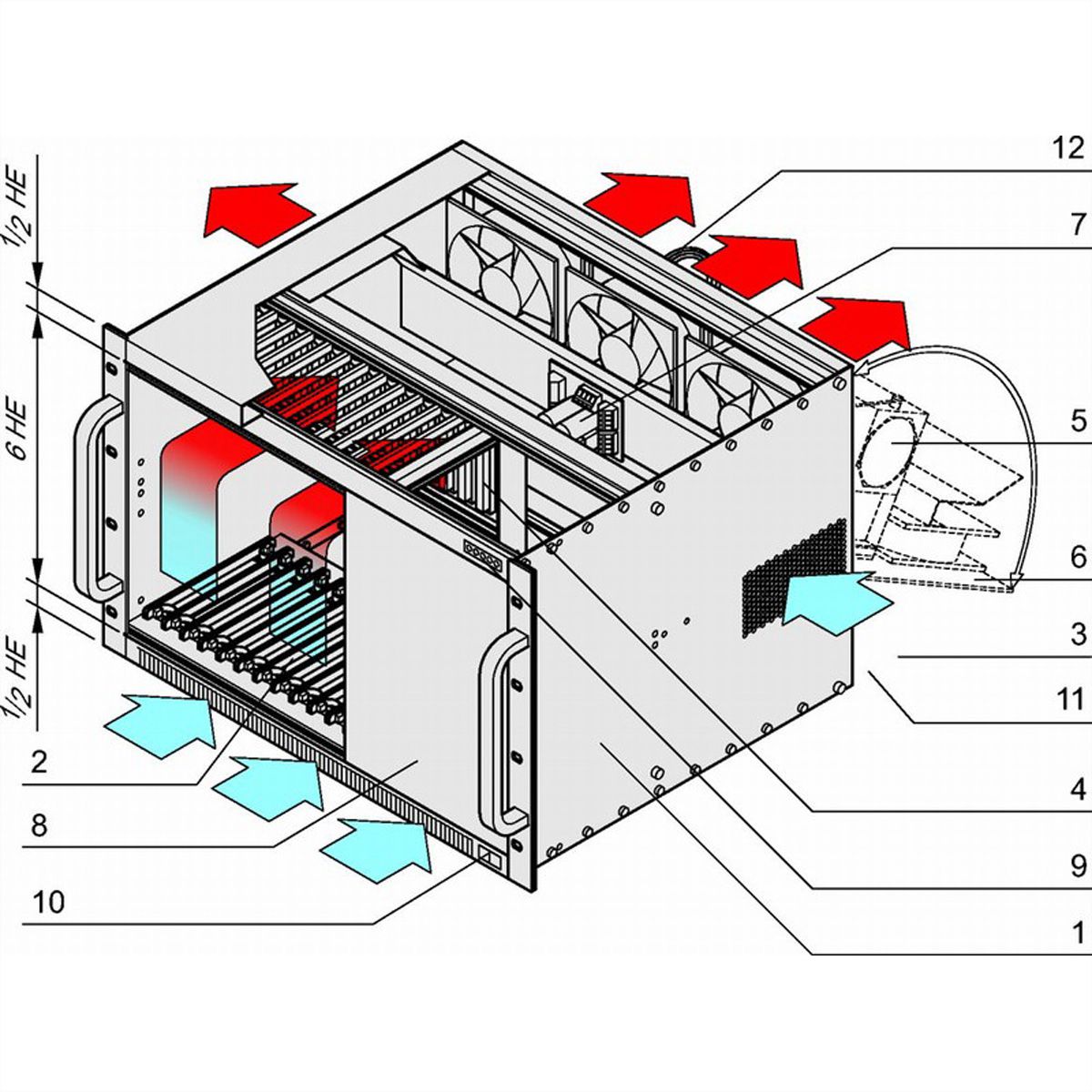

Lieferumfang (komplett montiert, verdrahtet und getestet):
Pos.1 (1x):
Geschirmter 19"-Einschub, Al; 19"-Winkel, geschlossenes Deck-, Bodenblech (RAL 9006); Frontgriffe (RAL 7016)
Pos.2 (12x):
Steckplatz vorne; IEEE-Führungsschienen, inkl. ESD-Clips (ESD-Clips rechts montiert), für vertikalen Karteneinbau, (6 HE, 160 mm tief)
Pos.3 (3x):
Steckplatz hinten; IEEE-Führungsschienen, inkl. ESD-Clips (ESD-Clips rechts montiert), für vertikalen Karteneinbau von Transition Module, (6 HE, 80 mm tief); mit EMV-Frontplatte 6 HE / 12 TE abgedeckt
Pos.4 (1x):
Backplane VME für 6 HE Karten, 12 Slot, J1/J2-Monolithic (Bestell-Nr. 23001-072)
Pos.5 (1x):
Netzgerät, Open Frame; 444 W (400 W bei < 180 VAC; Bestell-Nr. 11098-267)
Pos.6 (3x):
Lüfter; Rückwand aufklappbar, 5 HE, 84 TE; temperaturabhängige Drehzahlgeregelung
Pos.7 (1x):
Fan Control Modul (FCM) zur Lüfter-Überwachung/-Regelung (Bestell-Nr. 23207-021)
Pos.8 (1x):
Frontplatte 6 HE, 36 TE
Pos.9 (1x):
Anzeigemodul
Pos.10 (1x):
Netzschalter
Pos.11 (1x):
AC-Netzeingang (IEC 320-C14-Stecker), Netzfilter, Netzsicherung
Pos.12 (1x):
Kabelbaum zur Verbindung aller Systemkomponenten

Downloads

Hersteller-Datenblatt - Deutsch (767,7 KB) Hersteller-Datenblatt - English (766,9 KB) Weitere PDF-Daten - Benutzeranleitung System - Deutsch (1,3 MB)
