SCHROFF 7 HE, 12 Slot - BGTR VME 7HE (6+1) 84TE 12SL

Art.-Nr. 26152192 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 20836715 Paketgewicht 15 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 17.08.2026
PDF herunterladen

Beschreibung

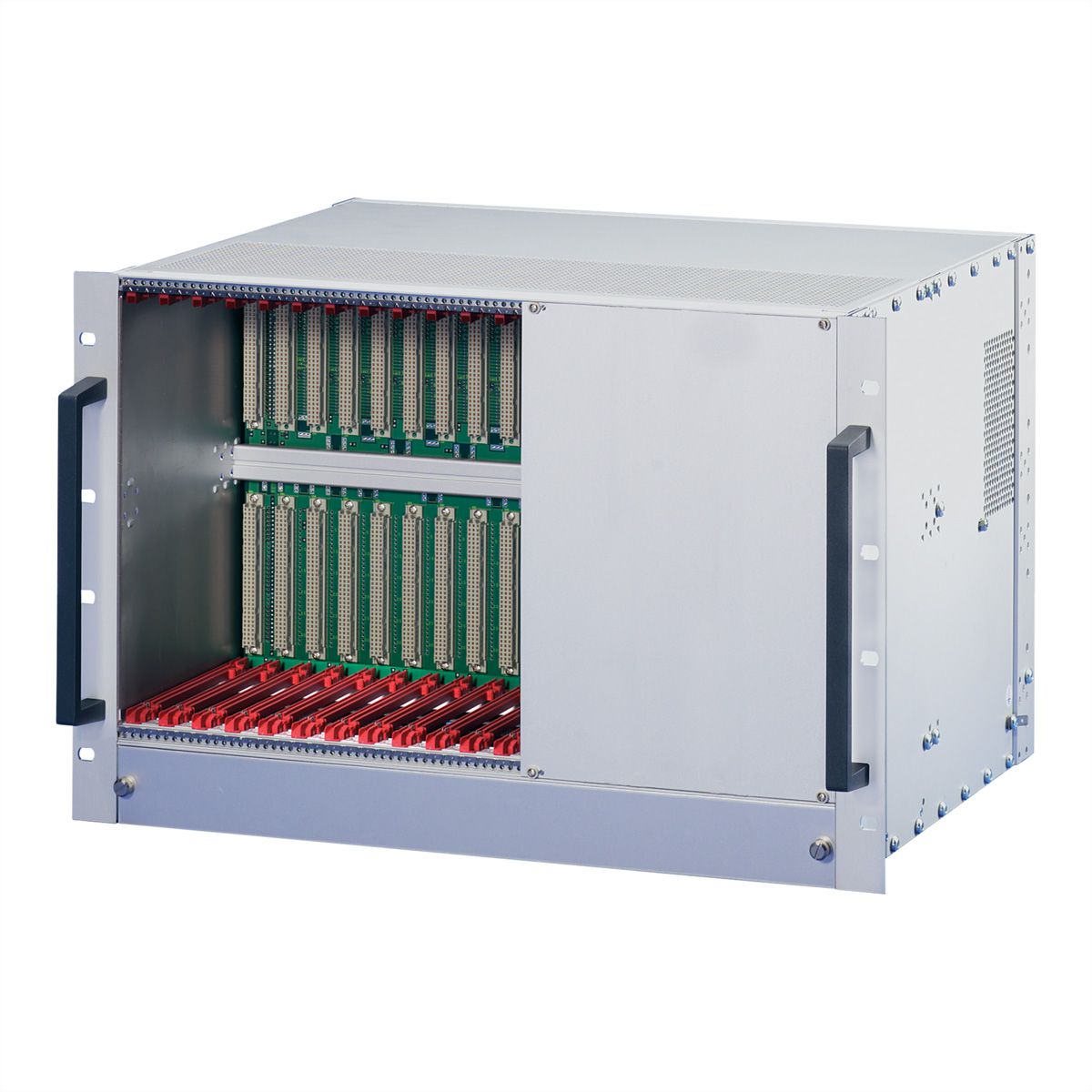

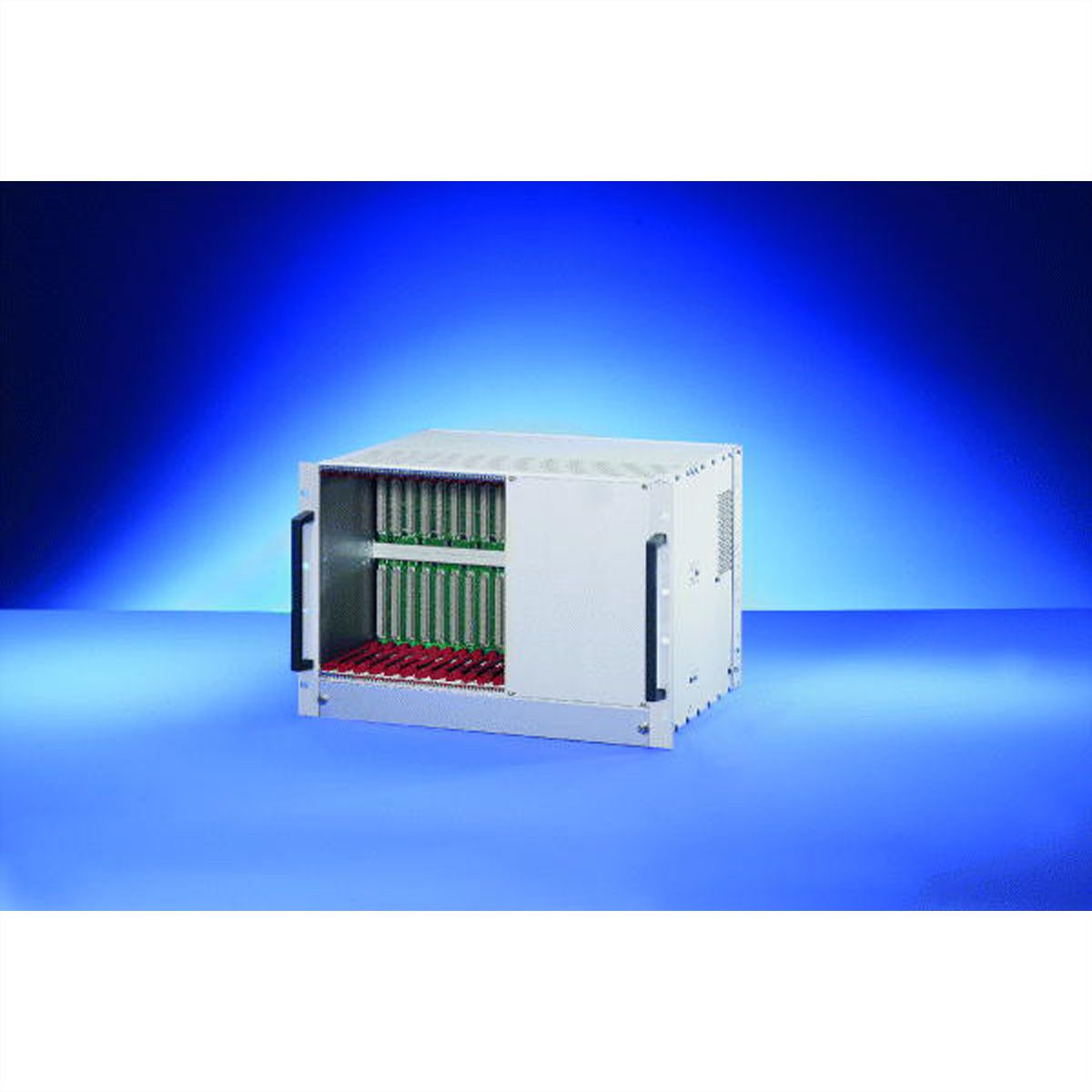

VMEbus System, 7 HE, 12 Slot, Open-Frame-Netzteil

SUBR VME 7U (6+1) 84HP 12SL

System gemäss IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11); Backplane konform zu VITA 1.1-1994 - System für vertikalen Karteneinbau mit Kartenformat: Frontseite: 6 HE, 160 mm tief - Backplane: VME12 Slot, 6 HE, J1/J2-Monolithic - Netzgerät, Open Frame, 444 W (400 W bei < 180 VAC) - Entwärmung mit ausziehbarer Hot Swap Lüftereinheit von unten nach oben; Filtermatte; temperaturüberwacht mit Fan Control Modul (FCM) - Anzeigemodul für DC-Betriebsspannungen, Lüfter- und Temperaturalarm

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
VME PRO Systeme
Höheneinheiten
7 HE
Höhe
310.35 mm
Tiefe
355 mm
Verpackungshöhe
0 mm
Verpackungsbreite
0 mm
Verpackungstiefe
0 mm
Paketgewicht
15 kg

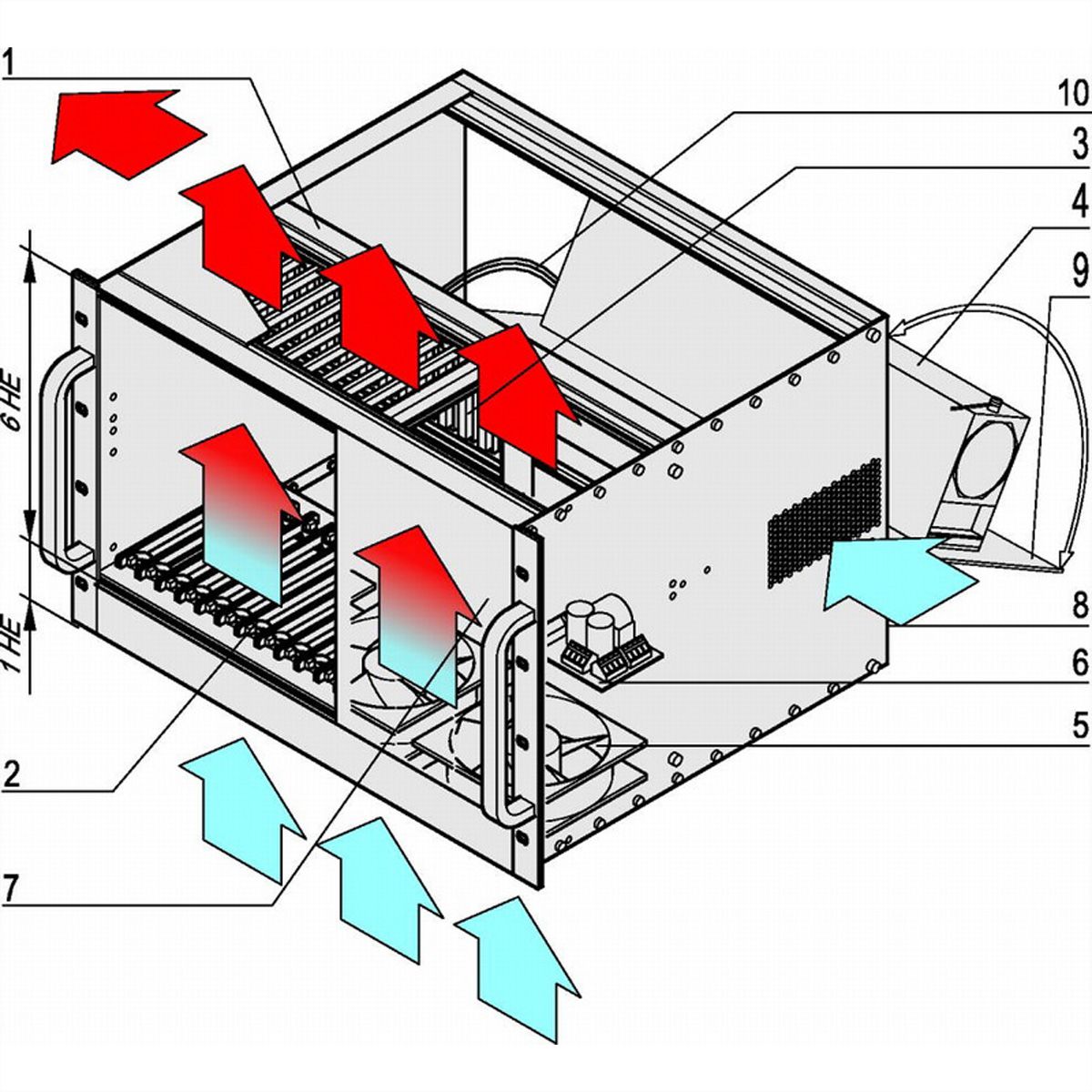

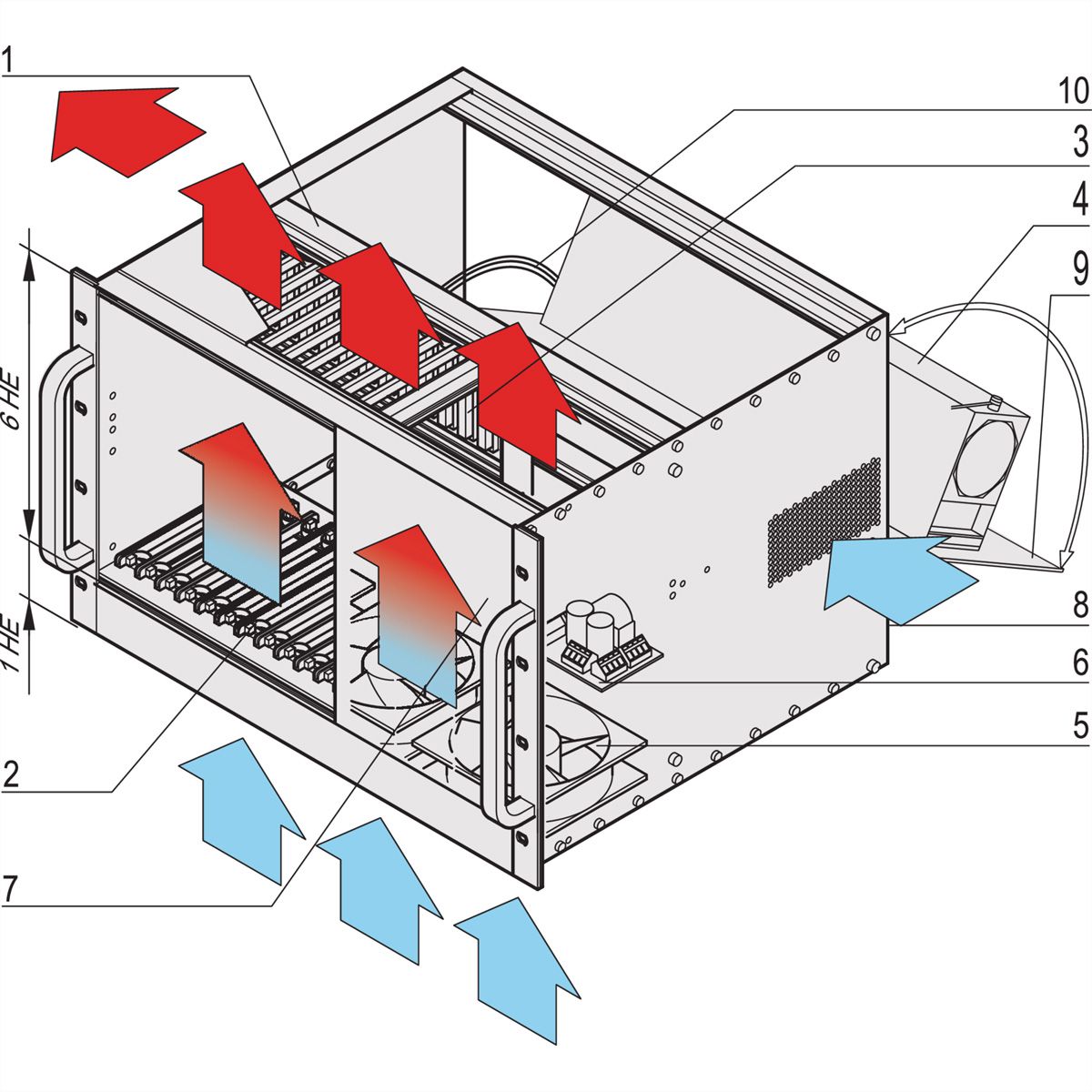

Lieferumfang (komplett montiert, verdrahtet und getestet):
Pos.1 (1x):
Geschirmter 19"-Einschub, Al; 19"-Winkel, mit geschlossenem Deck- und Bodenblech (RAL 9006); Frontgriffe (RAL 7016)
Pos.2 (12x):
Steckplatz vorne; IEEE-Führungsschienen, inkl. ESD-Clips (ESD-Clips rechts montiert), für vertikalen Karteneinbau, (6 HE, 160 mm tief)
Pos.3 (1x):
Backplane VME für 6 HE Karten, 12 Slot, J1/J2-Monolithic (Bestell-Nr. 23001-072)
Pos.4 (1x):
Netzgerät, Open Frame; 444 W (400 W bei < 180 VAC; Bestell-Nr. 11098-267)
Pos.5 (1x):
Hot Swap Lüftereinschub mit 3 Lüftern, ausziehbar, 1 HE; Luftfilter; temperaturabhängige Drehzahlregelung
Pos.6 (1x):
Fan Control Modul (FCM) zur Lüfter-Überwachung/-Regelung (Bestell-Nr. 23207-028)
Pos.7 (1x):
Frontplatte 6 HE, 36 TE
Pos.8 (1x):
AC-Netzeingang (IEC 320-C14-Stecker), Netzfilter, Netzsicherung; Netzschalter
Pos.9 (1x):
Rückwand, klappbar, Al, 6 HE, 84 TE
Pos.10 (1x):
Kabelbaum zur Verbindung aller Systemkomponenten

Downloads

Hersteller-Datenblatt - Deutsch (844,5 KB) Hersteller-Datenblatt - English (843,8 KB) Weitere PDF-Daten - Benutzeranleitung System - Deutsch (1,5 MB)
