SCHROFF 6 HE, 8 Slot, mit Rear I/O - BGTR CPCI 6HE 8SLOT

Art.-Nr. 26155972 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24579030 EAN 4036088197734 Paketgewicht 12,4 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 17.08.2026
PDF herunterladen

Beschreibung

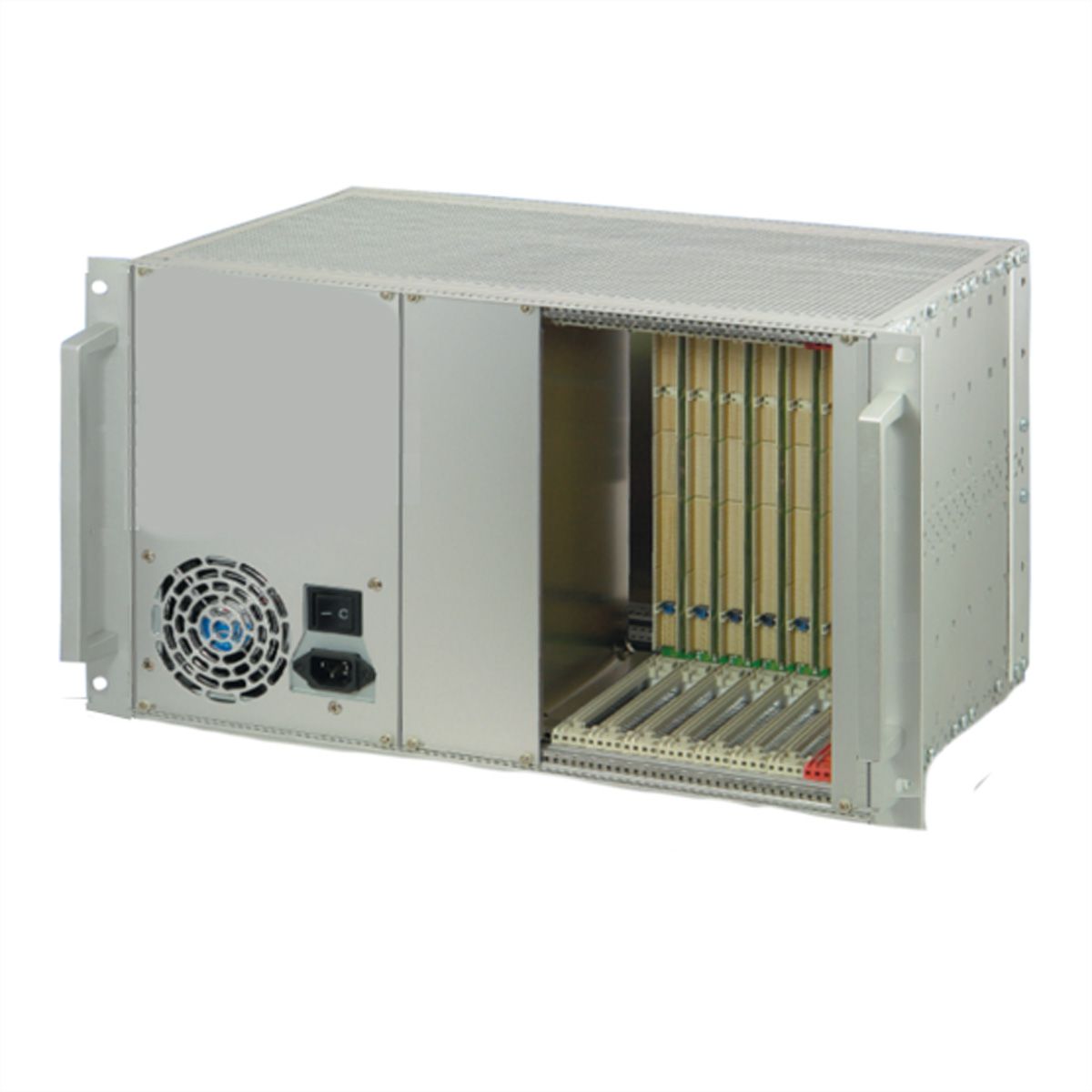

CPCI System mit ATX-Netzteil, 6 HE, 8 Slot

SUBR CPCI 6U 8SLOT

System gemäss IEC 60297-3-101, -102, -103; IEEE 1101.1, 1101.10/11); Backplane konform zu PICMG 2.0 Rev. 3 - System für vertikalen Karteneinbau mit Kartenformat: Frontseite: 6 HE, 160 mm tief - Rückseite, Rear I/O: 6 HE, 80 mm tief - Backplane: 8 Slot, 6 HE, 64 Bit; Systemslot rechts - 8 TE breite CPU einsetzbar - ATX-Netzgerät, 300 W - Entwärmung durch Konvektion von unten nach oben - Einbaumöglichkeit eines 5,25"-DVD-Laufwerks

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
CompactPCI Backplanes
Höheneinheiten
6 HE
Höhe
265.9 mm
Tiefe
275 mm
Verpackungshöhe
0 mm
Verpackungsbreite
0 mm
Verpackungstiefe
0 mm
Paketgewicht
12.4 kg

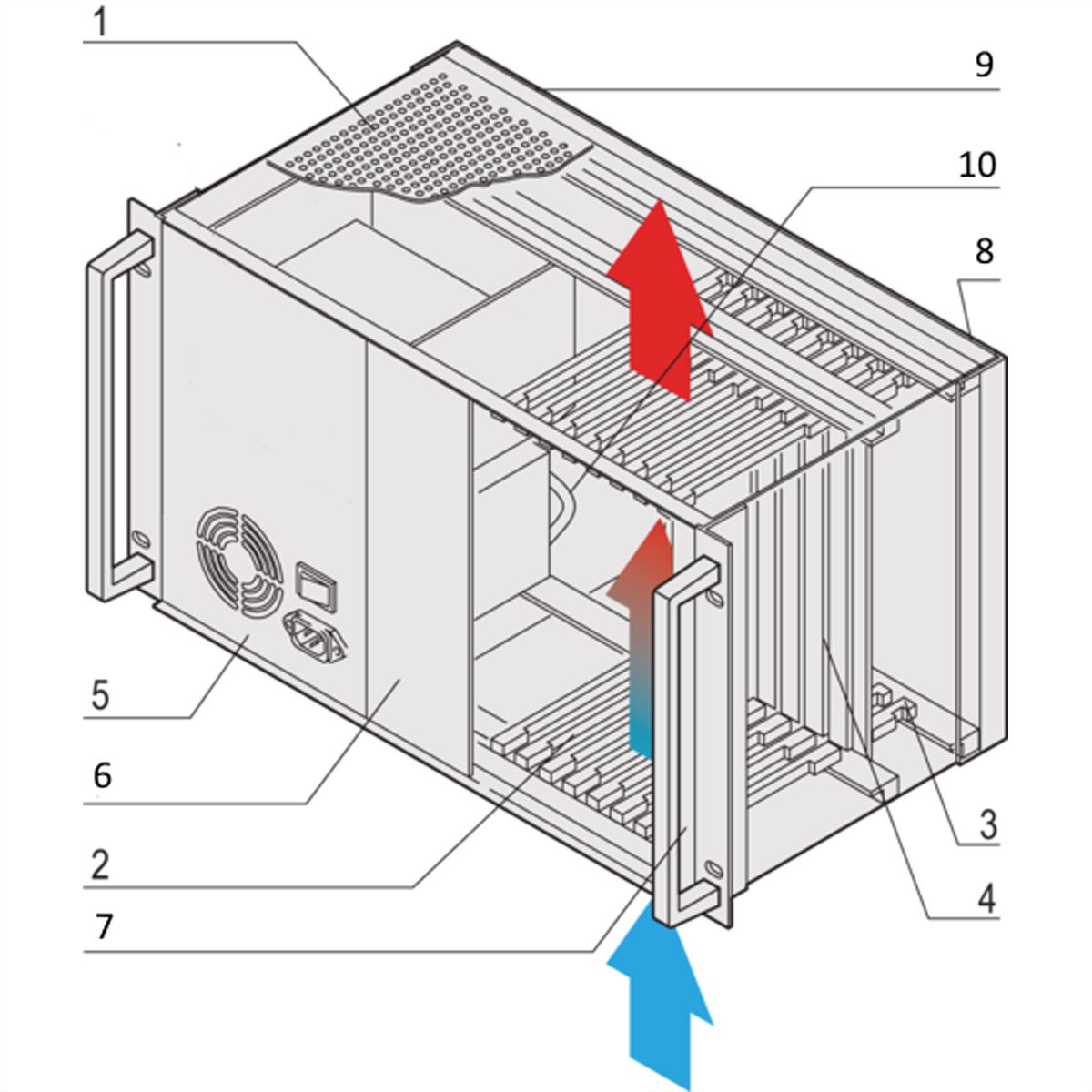

Lieferumfang (komplett montiert und verdrahtet):
Pos.1 (1x):
Geschirmter 19"-Einschub, Aluminium; perforiertes Deck- und Bodenblech; 2 Frontgriffe
Pos.2 (8x):
Steckplatz vorne; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips vorne unten montiert), für vertikalen Karteneinbau (6 HE, 160 mm tief)
Pos.3 (8x):
Steckplatz hinten; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips unten montiert), für vertikalen Karteneinbau von Rear-I/O-Karten (6 HE, 80 mm tief)
Pos.4 (1x):
Backplane für 6 HE-Karten; 8 Slot, 64 Bit (Bestell-Nr. 23006-868); Systemslot rechts, 4 TE (8 TE breite CPU einsetzbar)
Pos.5 (1x):
ATX-Netzgerät, 300 W; 32 TE, Weitbereichseingang 100 ... 240 VAC (3,3 V/28 A, 5 V/35 A, 12 V/22 A, -12 V/0,8 A); IEC-Kaltgerätestecker; Netzschalter; Lüfter
Pos.6 (1x):

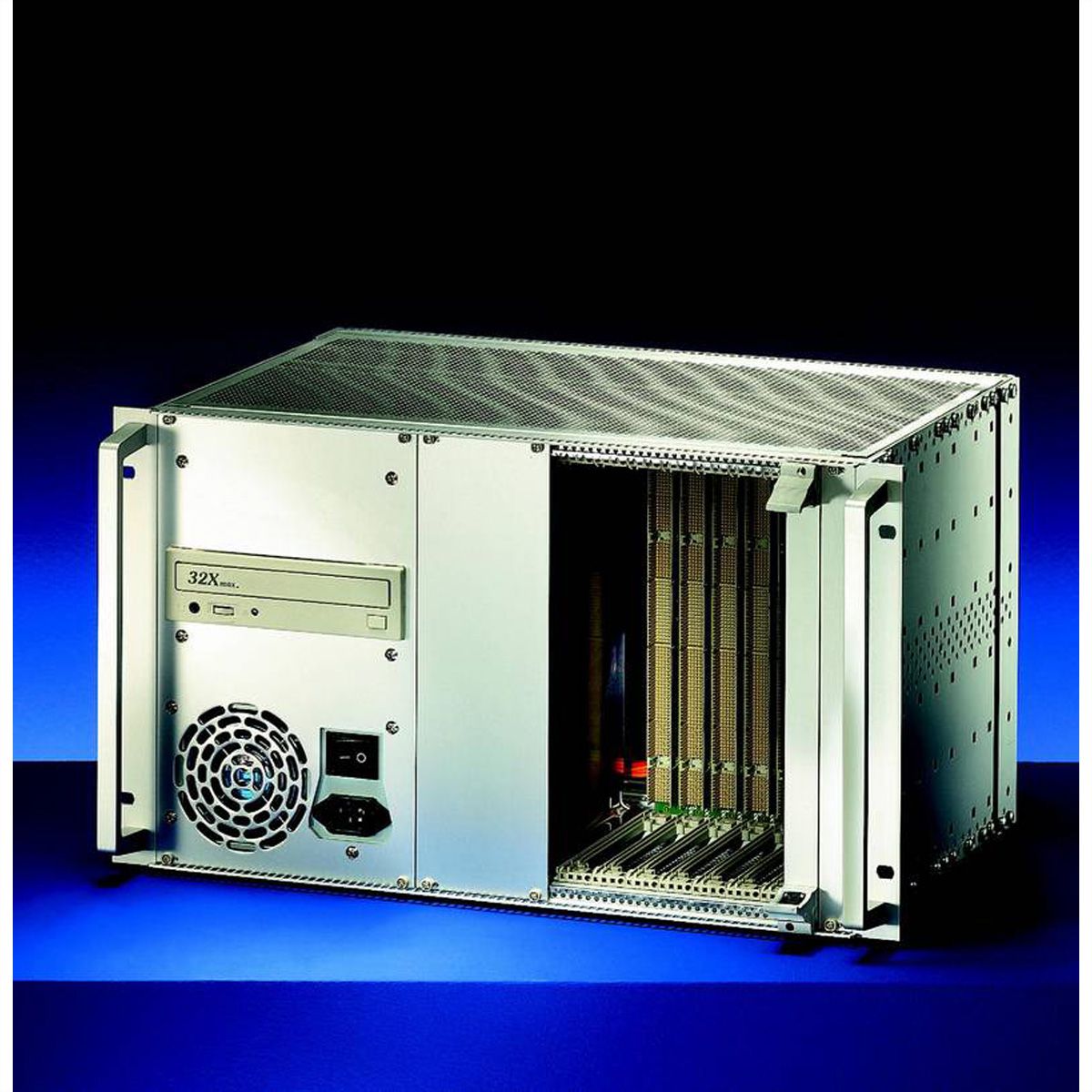

Laufwerkskassette zum Einbau eines 5,25"-DVD-Laufwerks
Pos.7 (1x):
Frontplatte, vorne, 6 HE, 16 TE
Pos.8 (1x):
Frontplatte, vorne, 6 HE, 4 TE; abnehmbar zur Erweiterung des Systemslots auf 8 TE
Pos.9 (1x):
Frontplatte, hinten, 6 HE, 4 TE
Pos.10 (1x):
Frontplatte, hinten, 6 HE, 48 TE
Pos.11 (1x):
Kabelbaum zur Verbindung aller Systemkomponenten
