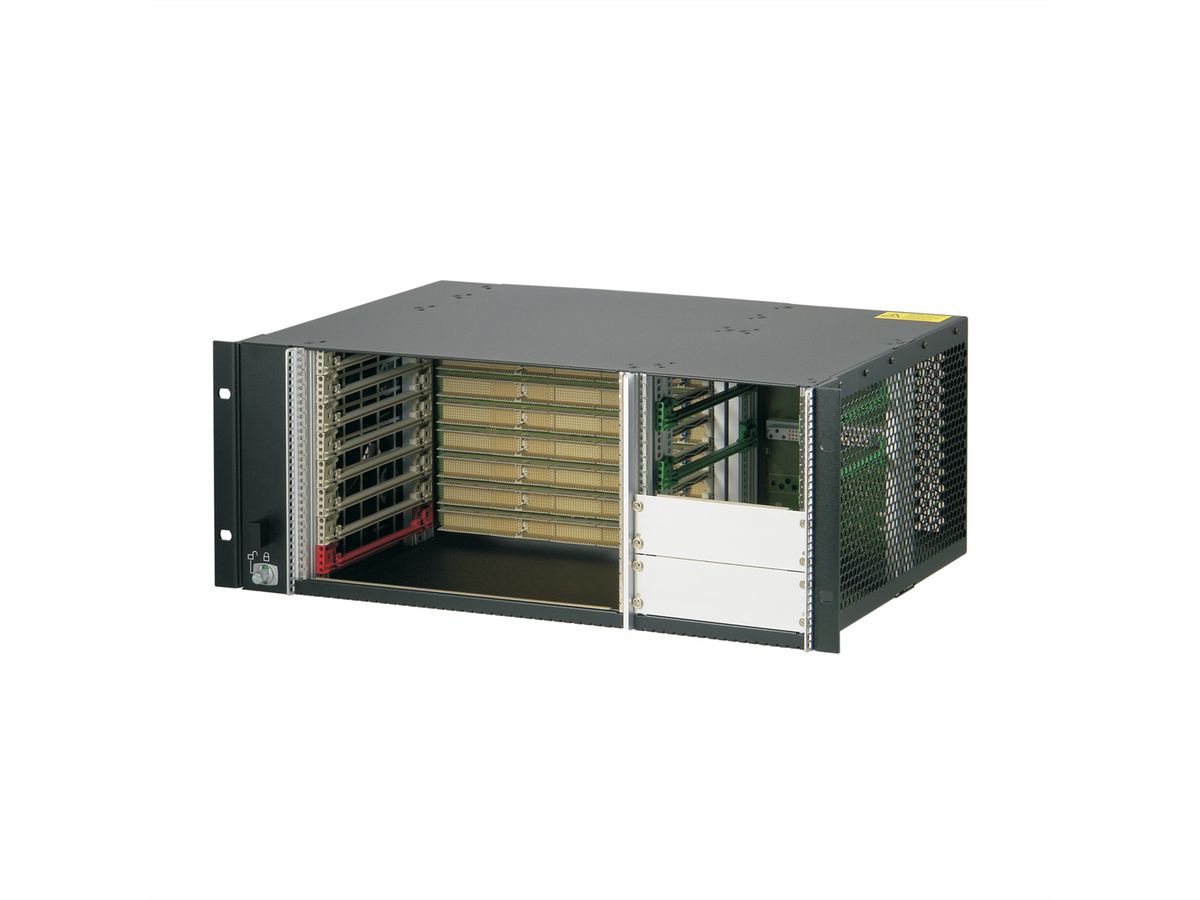

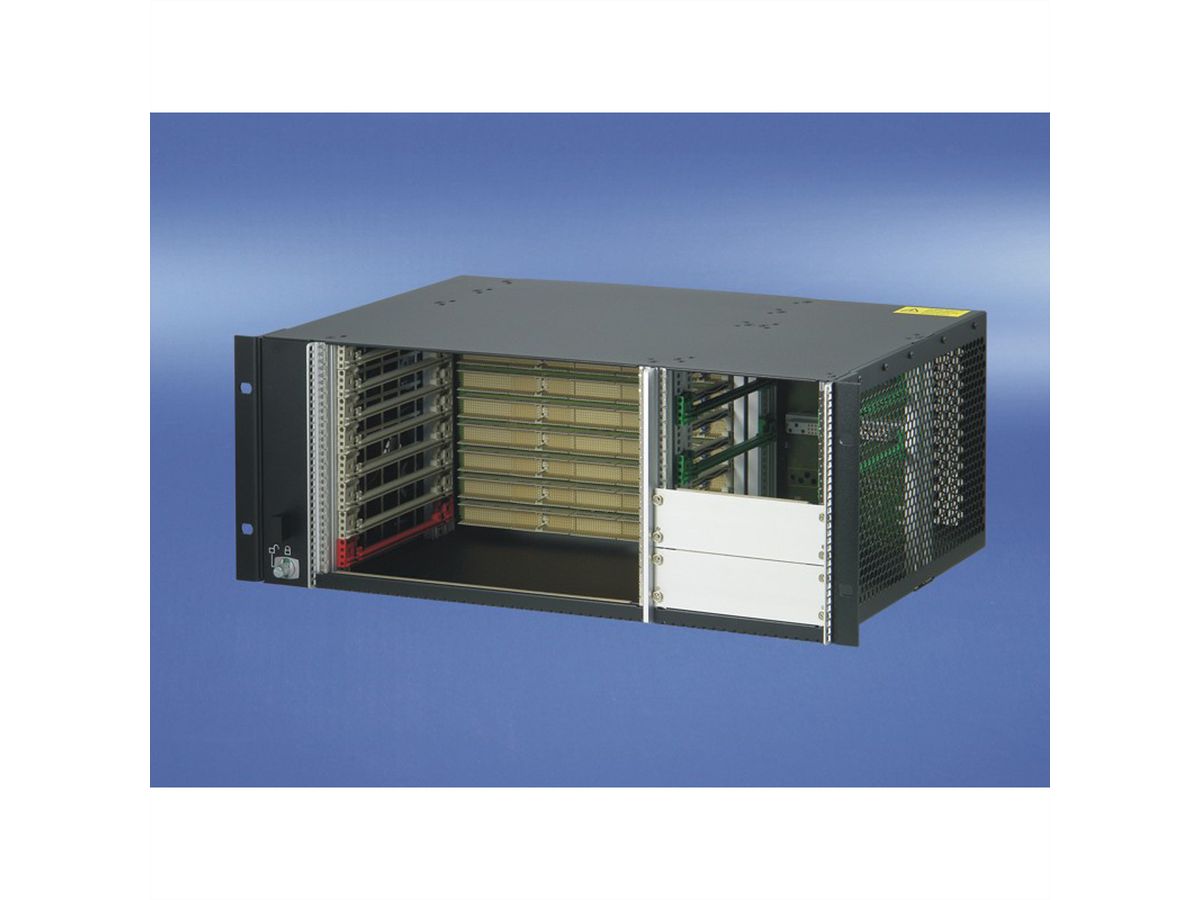

SCHROFF 4 HE, 8 Slot, mit Rear I/O, für 19"-Netzgerät - BGTR 4HE 275T 8SL CPCI 19"

Art.-Nr. 26155995 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 24579106 Paketgewicht 10 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 17.08.2026
PDF herunterladen

Beschreibung

CPCI System, für steckbares Netzteil, Horizontal, 4 HE , 8 Slot

SUBR 4U 275D 8SL CPCI 19"

System für horizontalen Kartenausbau mit Kartenformat: Frontseite: 6 HE, 160 mm tief - Rückseite, Rear I/O: 6 HE, 80 mm tief - Backplane: (Signal- und Power-Backplane als eine Einheit ausgeführt) 8 Slot, 6 HE, 64 Bit - Systemslot links - Power Stecker (2 x P 47) - Vorbereitet für den Einbau von zwei 19" CompactPCI Netzgeräten (3 HE/8 TE) - Entwärmung erfolgt mit Hot Swap Lüftereinheit von links nach rechts

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
CompactPCI Backplanes
Rastermaß
482,6 mm (19 Zoll)
Höheneinheiten
4 HE
Höhe
177 mm
Tiefe
275 mm
Verpackungshöhe
0 mm
Verpackungsbreite
0 mm
Verpackungstiefe
0 mm
Paketgewicht
10 kg

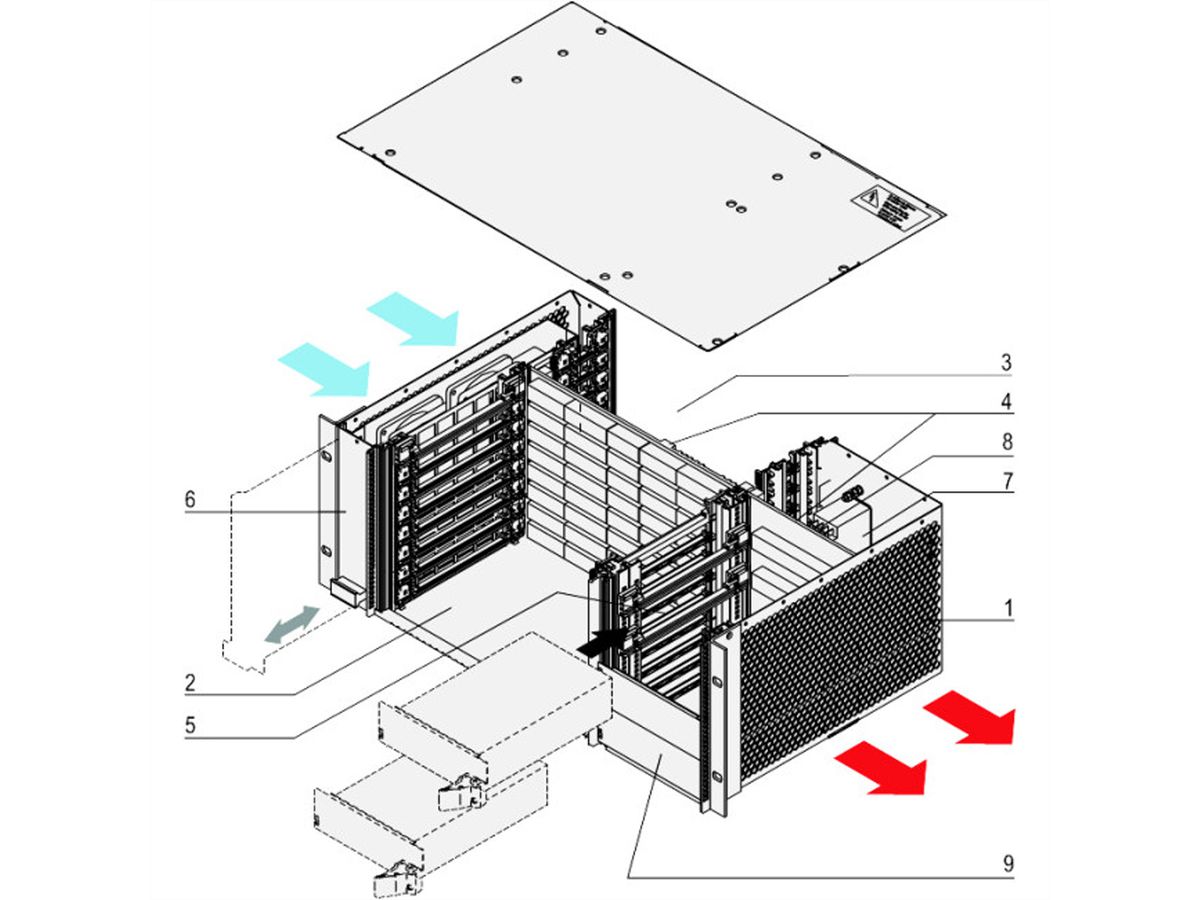

Lieferumfang (komplett montiert, verdrahtet und getestet):
Pos.1 (1x):
Geschirmter 19"-Einschub, St, pulverbeschichtet, schwarz, RAL 9005
Pos.2 (8x):
Steckplatz vorne; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips vorne rechts montiert), für horizontalen Karteneinbau (6 HE, 160 mm tief)
Pos.3 (8x):
Steckplatz hinten; IEEE-Führungsschienen inkl. ESD-Clips (ESD-Clips vorne rechts montiert), für horizontalen Karteneinbau von Rear-I/O-Karten (6 HE, 80 mm tief)
Pos.4 (1x):
Backplane für 6 HE-Karten und Spannungsversorgung (2 x P 47-Buchse), 8 Slot, 64 Bit; Systemslot links, konform zu PICMG 2.0 Rev. 3.0
Pos.5 (1, 2x):
Einbauraum für 19"-CompactPCI Netzgerät (3 HE, 8 TE)
Pos.6 (1x):
Hot Swap Lüftereinheit, 4 Ventilatoren je 109 m3/h (64 cfm)
Pos.7 (1x):
AC-Eingang (IEC-Stecker), Netzfiltermodul, Sicherung, Netzschalter
Pos.8 (1x):
Kabelbaum zur Verbindung aller Systemkomponenten
Pos.9 (1x):
3 HE, 8 TE Frontplatte, vorne montiert

Downloads

Hersteller-Datenblatt - Deutsch (741,8 KB) Hersteller-Datenblatt - English (741,0 KB) Weitere PDF-Daten - Handbuch - Deutsch (495,9 KB)
