SCHROFF 19"-Kompletteinschub aus Aluminium, für den Ausbau mit Europakarten - MULTIPAC PRO 1HE 220T DBLKAA

Art.-Nr. 26152830 Marke / Hersteller SCHROFF Herst.-Art.-Nr. 20860641 Paketgewicht 1,36 kg
SCHROFF

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Lieferbar ca. 17.08.2026
PDF herunterladen

Beschreibung

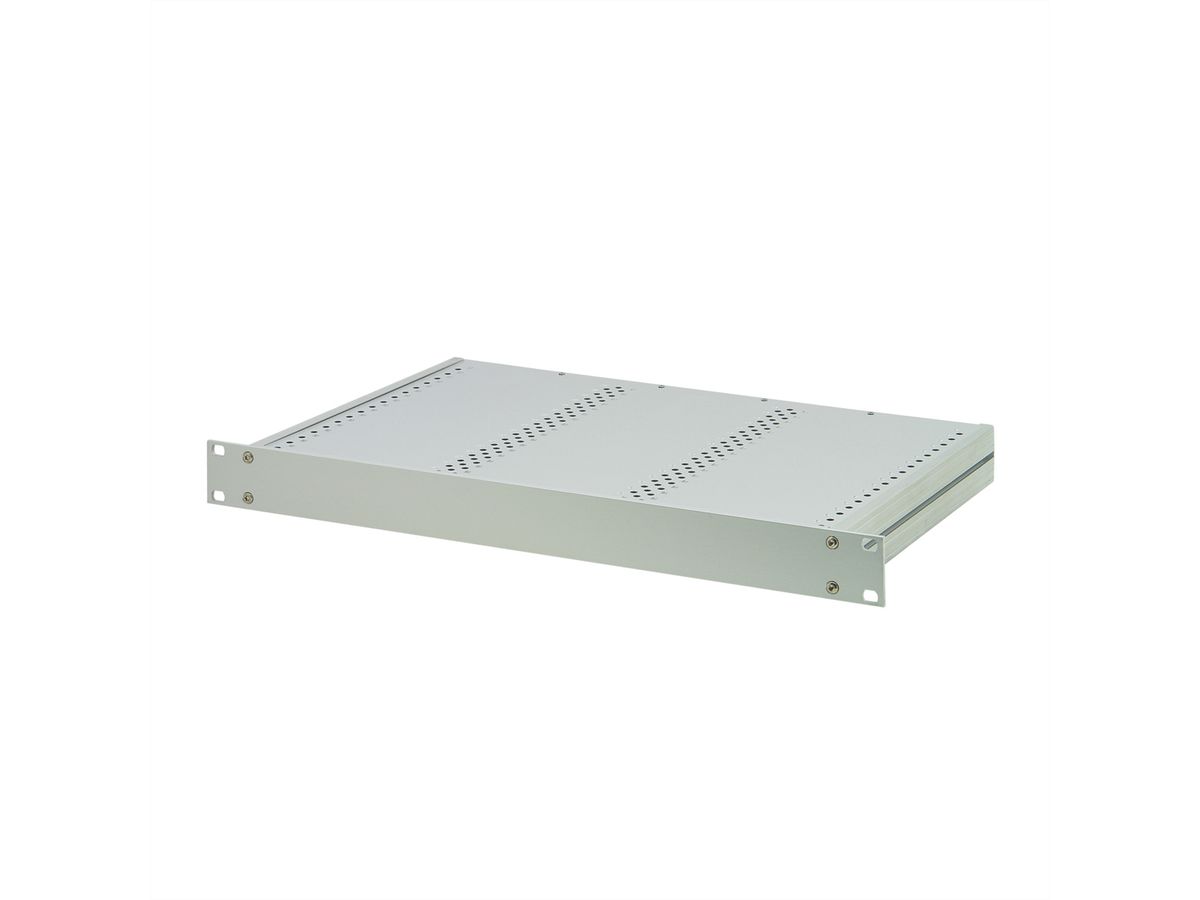

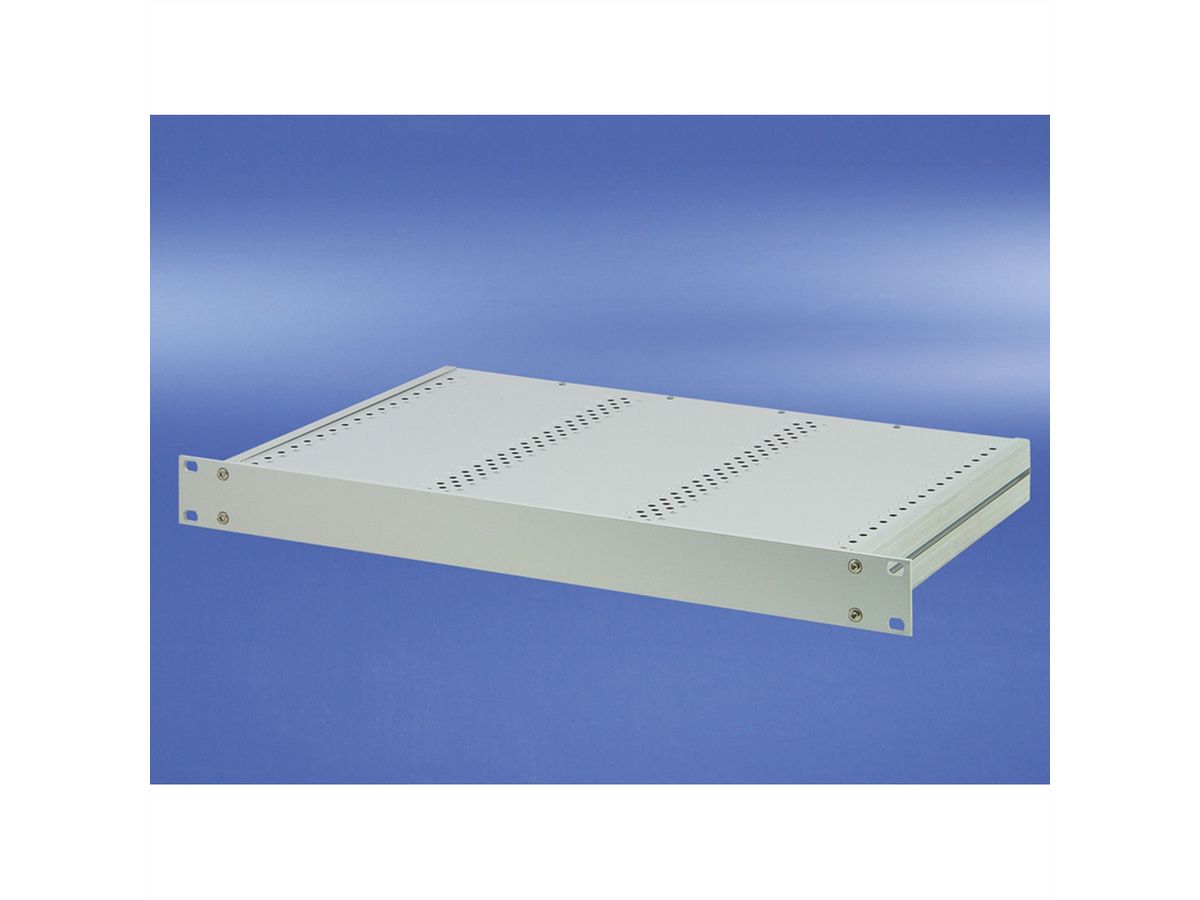

MultipacPro 19" Einschub, 1 HE, 220 mm, aus Aluminium, vorbereitet für die Montage von horizontal montierten Euroboards

MULTIPAC PRO 1U 220D COVER P

Kompletteinschub aus Aluminium - Rückwand zur einfachen Bearbeitung abnehmbar - EMV-Schirmung von ca. 30 dB(A) bei 1 GHz (ohne zusätzliches Schirmmaterial) - Gemäss Norm IEC 60297-3-100, -101, -105 - 19"- und ATX-Netzgeräte können bis zur lichten Höhe von 35 mm in 1 HE Gehäusehöhe eingebaut werden

Spezifikationen

Hersteller
SCHROFF
Produktgruppe
SCHROFF 19" Schränke & Ausbauteile
Produkttyp
Multipac
Rastermaß
482,6 mm (19 Zoll)
Höheneinheiten
1 HE
Tiefe
220 mm
Verpackungshöhe
50 mm
Verpackungsbreite
280 mm
Verpackungstiefe
550 mm
Paketgewicht
1.36 kg

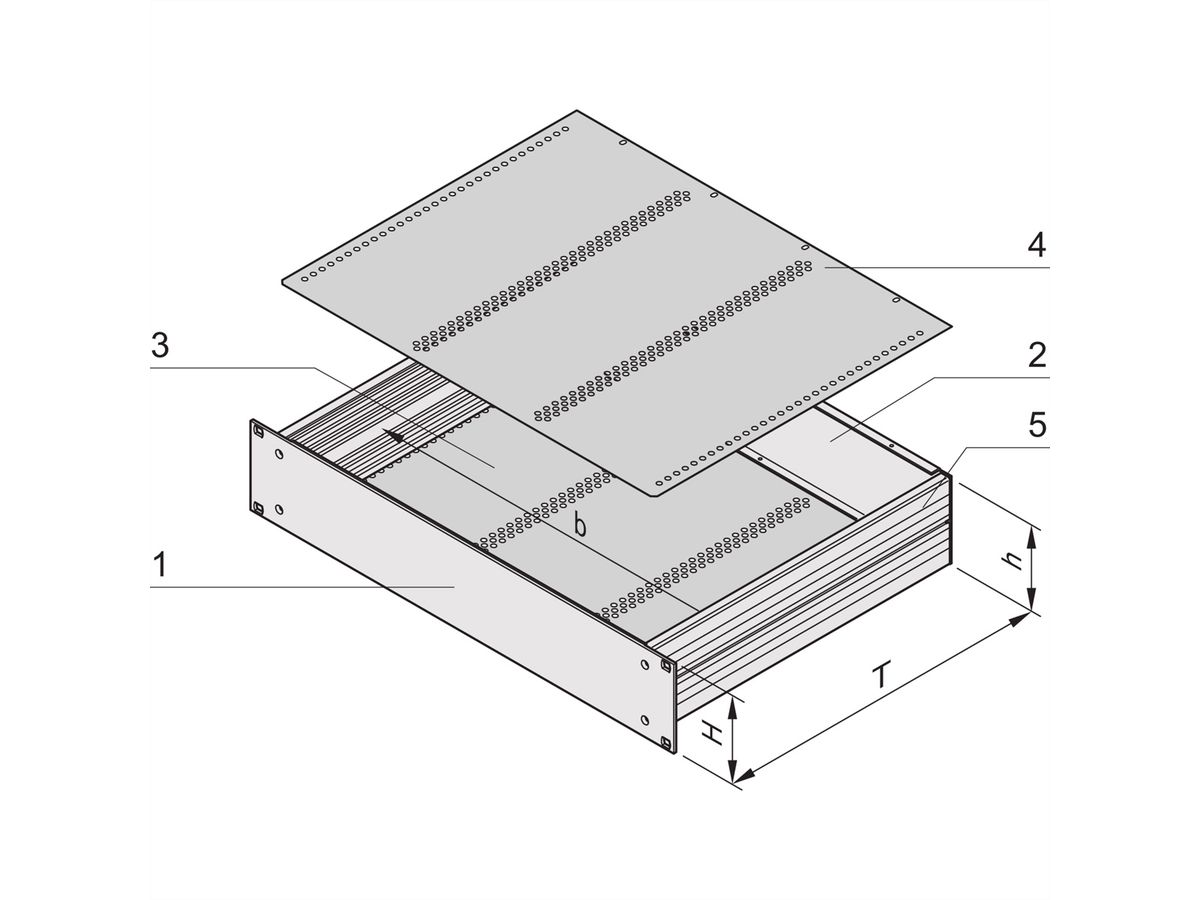

Lieferumfang (Bausatz):
Pos.1 (1x):
Frontplatte, Al-Profil, 3 mm; Frontseite eloxiert, Rückseite gebeizt
Pos.2 (1x):
Rückwand, Al, 2 mm, gebeizt
Pos.3 (1x):
Bodenblech, Al, 1 mm; mit Bohrungen für den horizontalen Ausbau mit Europakarten
Pos.4 (1x):
Deckblech, Al, 1 mm; mit Bohrungen für den horizontalen Ausbau mit Europakarten
Pos.5 (2x):
Seitenwand, Al-Profil, roh; mit Nuten für Gewindestreifen (2 x 7)
Pos.6 (1x):
Befestigungsmaterial
