Beschreibung

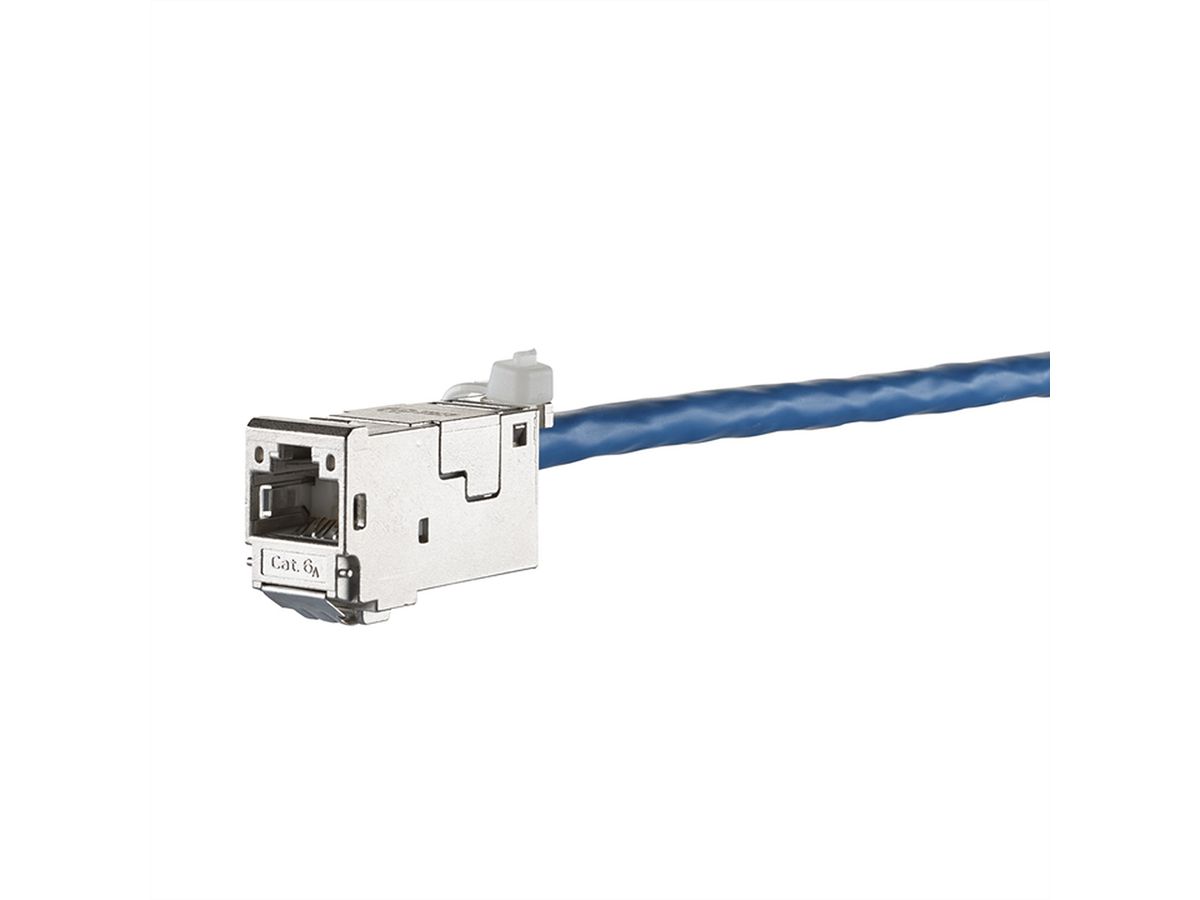

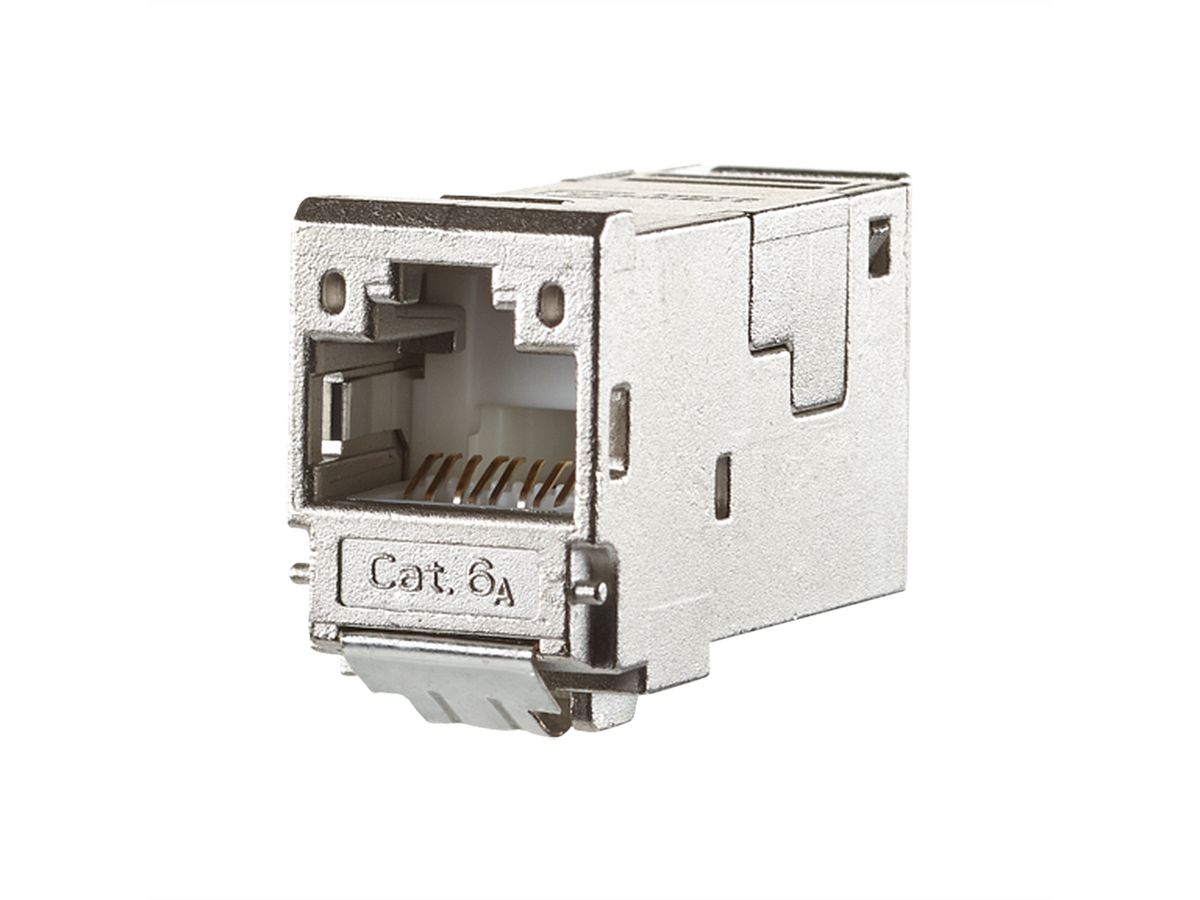

Modulares RJ45-Anschlussmodul Cat.6A zur werkzeugfreien Konfektionierung von Verlegekabeln. Das Anschlussmodul dient zum Anschluss von Cat.6A-Verlegekabeln und stellt eine RJ45-Buchse für Patchkabel bereit. Das Verlegekabel wird werkzeugfrei auf IDC-Schneidklemmen (LSA-Technik) nach T568A oder T568B aufgelegt.

• Cat.6A Komponentenprüfung nach ISO/IEC 11801 Ed.2.2:2011-06, DIN EN 50173-1:2011-09, TIA/EIA-568-C.2 (2009-08) und IEC 60603-7-51 Ed.1 (12/2008), GHMT zertifiziert; Einhaltung der Klasse EA nach ISO/IEC 11801 Ed.2.2:2011-06, DIN EN 50173-1:2011-09 - Link getestet bis 500 MHz
• Montagefreundlicher Anschluss der Datenleitung AWG 26/1 - 22/1 (massiv) und AWG 26/7 - 22/7 (Litze) an IDC-Schneidklemmen
• Leichtes und schnelles Einlegen der Adernpaare in das E-DAT modul Ladestück; Montage ohne Spezialwerkzeug

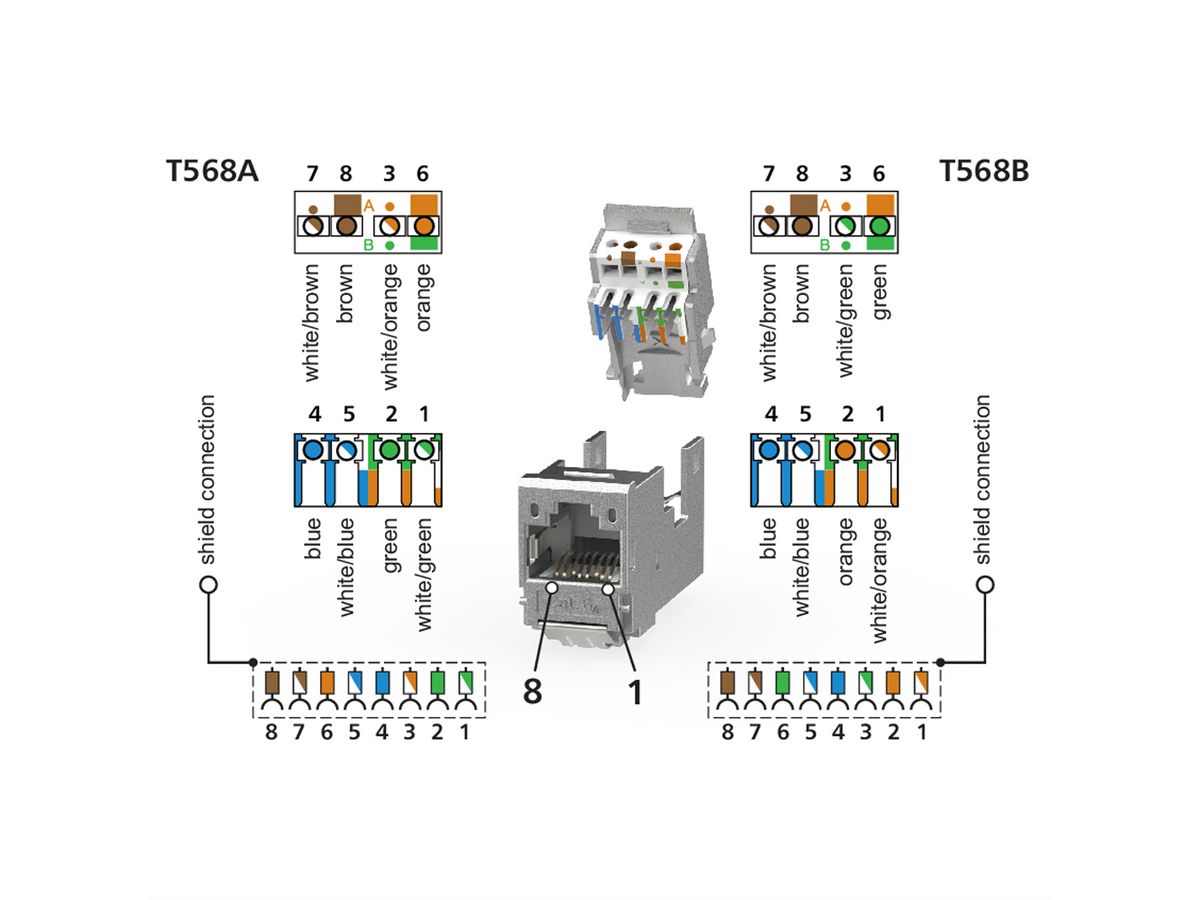

• Kennzeichnung der Adernbelegung T568A und T568B
• Modulgehäuse aus Zinkdruckguss, veredelt
• Zugentlastung mit Kabelbinder am Modul
• Einbauform: Modul; Kabelzuführung 180°

Spezifikationen

Hersteller	METZ CONNECT
Produktgruppe	Anschlusstechnik TP
Produkttyp	Steckverbinder RJ-45
Farbe	silberfarben
Schirmungstyp	geschirmt
Übertragungsqualität	Cat6A / Class EA
Anzahl Ports	1
Belegung	EIA/TIA 568A & 568B
modularer Aufbau	ja
Material (Gehäuse)	Zinkdruckguss
Schirmkontaktierung	ja
gesonderte Zugentlastung	ja
Steckrichtung	180°-Neigung
Technische Besonderheiten	Werkzeugfreie Kabelmontage
Betriebstemperatur min.	-40 °C
Betriebstemperatur max.	70 °C
Höhe	22.4 mm
Breite	14.7 mm
Tiefe	43.85 mm
Gewicht	28 g
Verpackungshöhe	40 mm
Verpackungsbreite	90 mm
Verpackungstiefe	120 mm
Paketgewicht	0.03 kg

Downloads

Hersteller-Datenblatt - Deutsch (3,0 MB)

Download

Hersteller-Datenblatt - English (3,0 MB)

Download

Hersteller-Datenblatt - Français (3,0 MB)

Download
