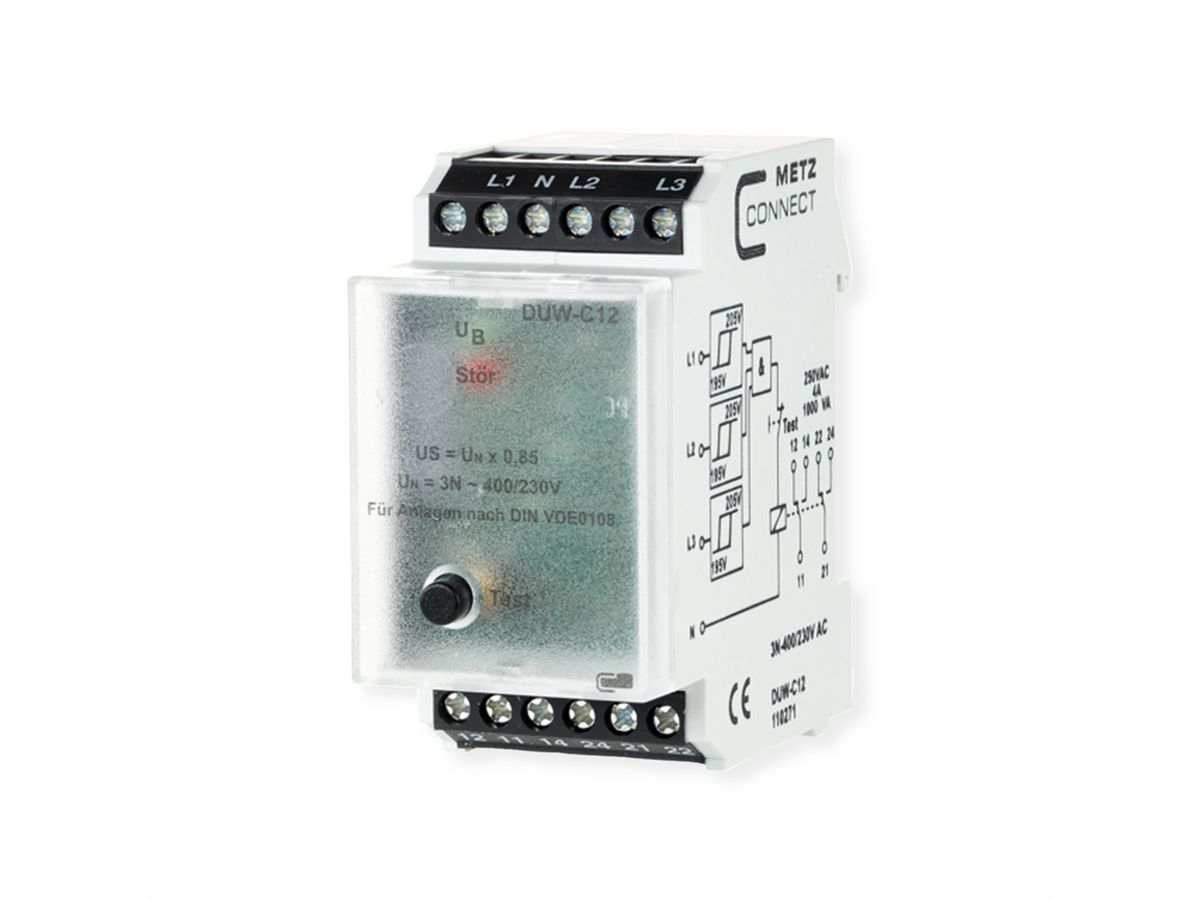

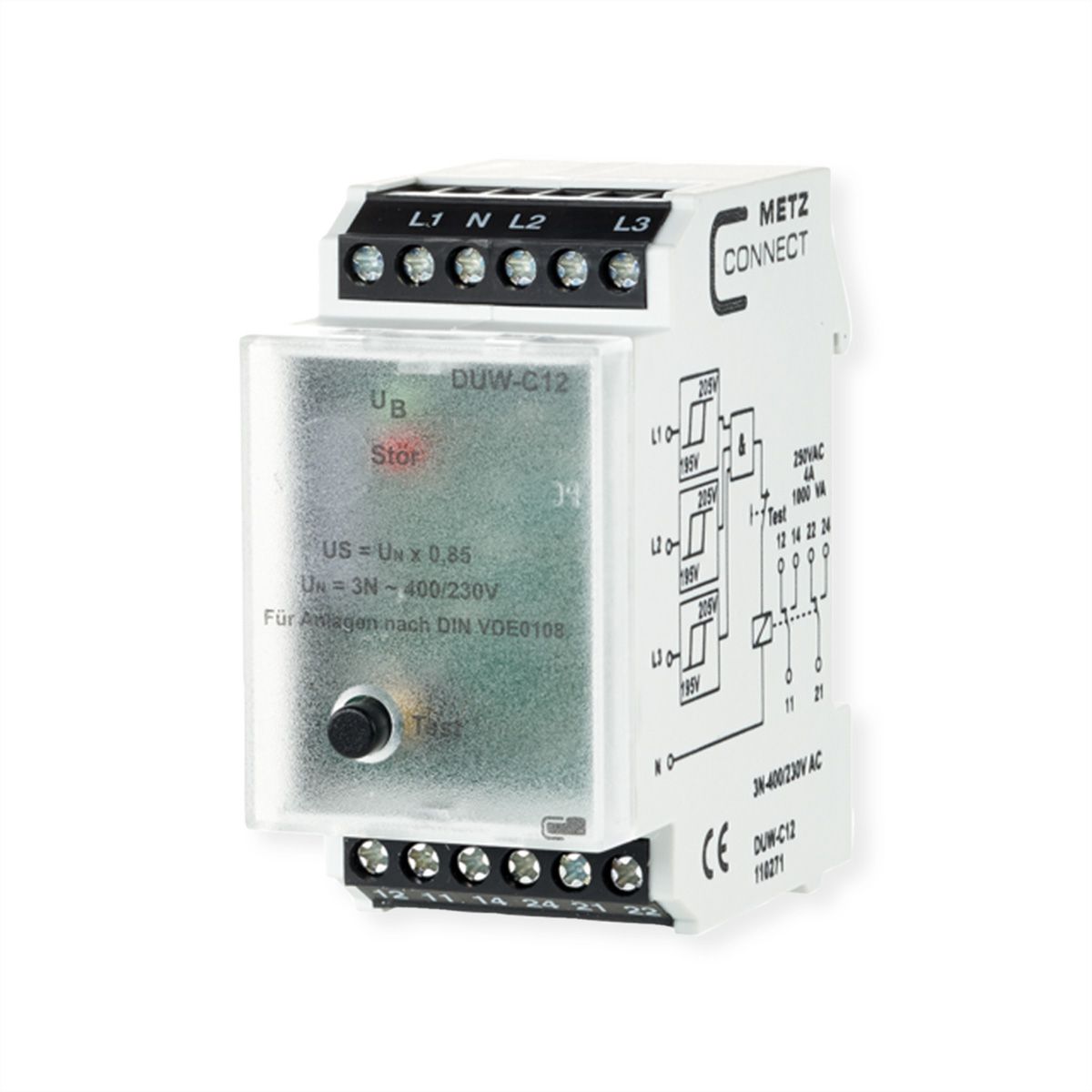

METZ CONNECT DUW-C12 Dreiphasen-Überwachungsrelais

Art.-Nr. 21140271 Marke / Hersteller METZ CONNECT Herst.-Art.-Nr. 110271 EAN 4250184120964 Paketgewicht 0,107 kg
METZ CONNECT

Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!

Anmelden
Verfügbar - innerhalb von 1-2 Tagen lieferbar
Bis 15 Uhr bestellt - in der Regel noch am selben Tag versendet
PDF herunterladen

Beschreibung

Unterspannungsüberwachung / DUW-C12

Unterspannungsüberwachung in Drei-Phasen-Netzen (jede Phase gegen Nullleiter) mit fest eingestelltem Schwellwert, fest eingestellter Hysterese und integrierter Testtaste. Es wurde speziell für Notbeleuchtungsanlagen nach DIN VDE 0108 entwickelt. Das Gerät kann auch zur Überwachung einer einzelnen Phase verwendet werden. Alle nicht belegten Eingänge müssen mit der angeschlossenen Phase verbunden werden. Liegt eine durch den Verbraucher bedingte Rückspannung vor, die größer als der eingestellte Schwellwert ist, erfolgt keine Fehlermeldung. Gutmeldung: Relais ist angezogen (Kontakte 11-14 und 21-24 geschlossen), LED ist aus. Störmeldung: Relais ist abgefallen (Kontakte 11-14 und 21-24 offen), LED ist an. Tastendruck: Relais fällt zurück (Kontakte 11-14 und 21-24 offen), LED geht an.

  • Anschluss mit Schraubklemmen

Spezifikationen

Hersteller
METZ CONNECT
Produktgruppe
Gebäudeautomation
Produkttyp
Phasenüberwachungsrelais
Farbe
mehrfarbig
Schutzart (IP Code)
  • IP40
  • IP20
Betriebstemperatur min.
-5 °C
Betriebstemperatur max.
55 °C
Höhe
8 cm
Breite
4 cm
Tiefe
7.5 cm
Gewicht
100 g
Verpackungshöhe
50 mm
Verpackungsbreite
80 mm
Verpackungstiefe
90 mm
Paketgewicht
0.107 kg

Downloads

Hersteller-Datenblatt - Français (1,4 MB) Hersteller-Datenblatt - Deutsch (1,4 MB) Hersteller-Datenblatt - English (1,6 MB)
