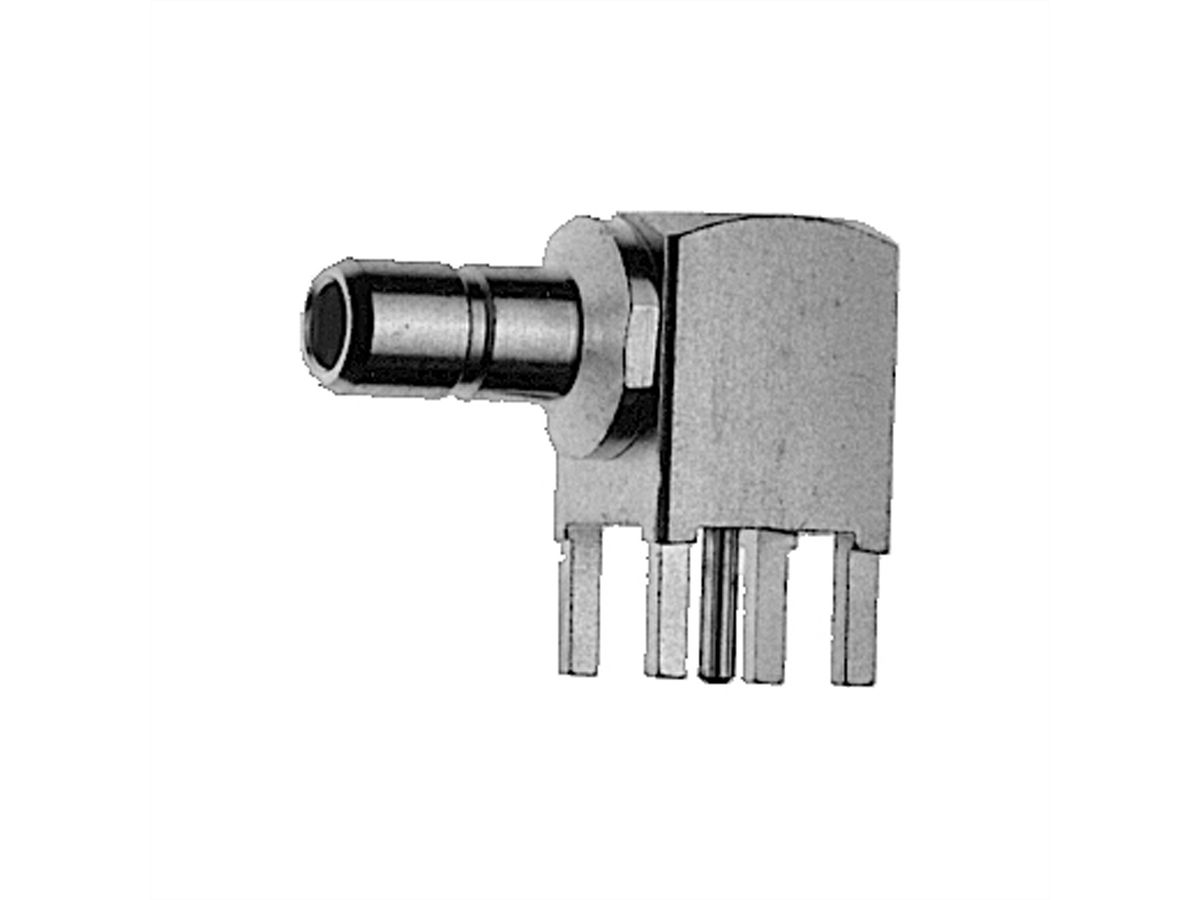

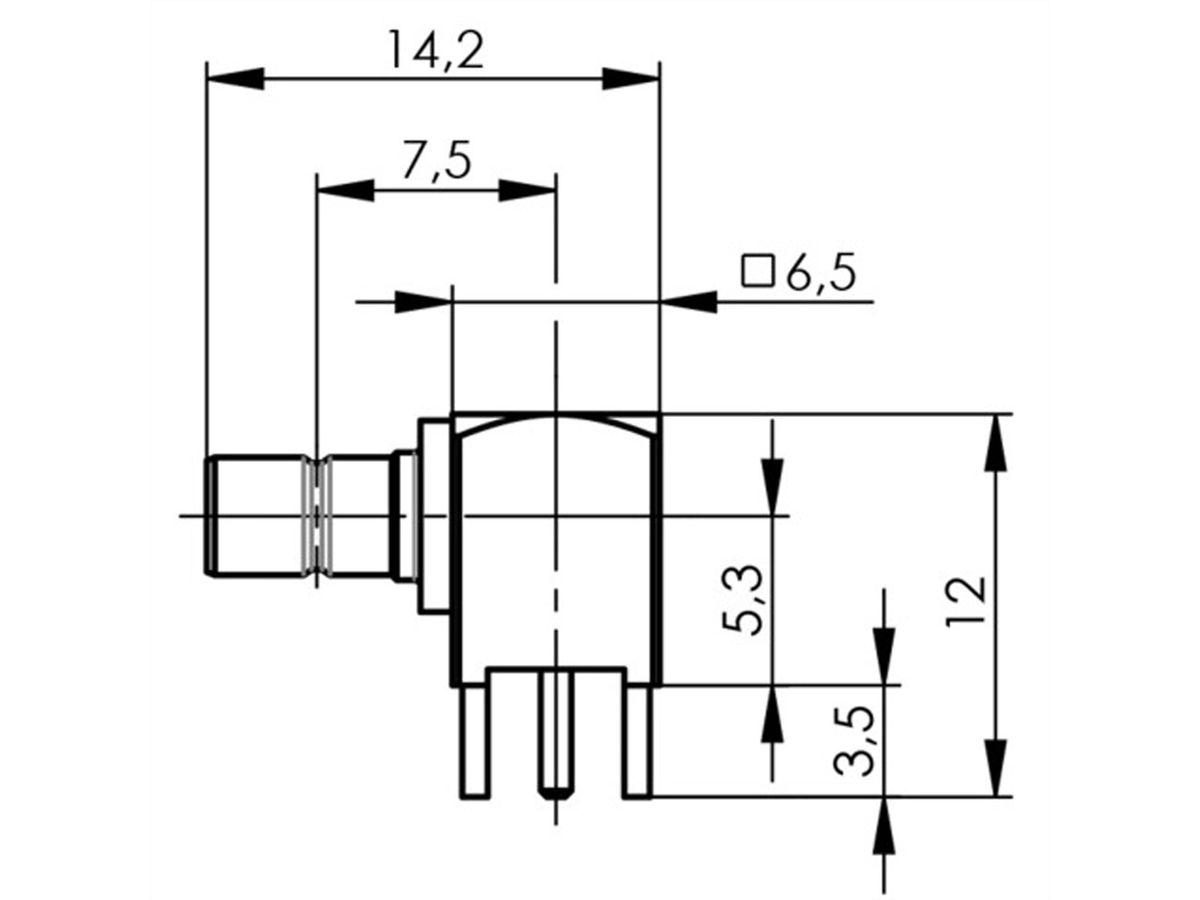

TELEGÄRTNER SMB-Winkelstecker print
Melden Sie sich an, um unsere Preise zu sehen und bestellen zu können. Lieferung nur an Industrie, Handel, Handwerk, öffentliche Einrichtungen, Behörden und vergleichbare Institutionen. Kein Verkauf an Privatpersonen!
Anmelden| Art.-Nr. | 21170400 |
|---|---|
| Marke / Hersteller | TELEGÄRTNER |
| Herst.-Art.-Nr. | 100024863 |
| EAN | 4018359543211 |
| Paketgewicht | 0,017 kg |
:strip_icc():strip_exif()/logos/telegaertner.png "TELEGÄRTNER")
Beschreibung
Die Steckverbinder der Serie SMB/SMC/SMS werden in einer Vielzahl von elektronischen Geräten eingesetzt
- Empfohlenes Kupplungsdrehmoment: SMC 25-35 Ncm
- Lebensdauer (Steckungen): Standard-Ausführung: ≥ 100
- Lebensdauer (Steckungen): MIL-Ausführung: ≥ 500
- Steckkraft/Ziehkraft SMB 14 N typ.
- Ziehkraft SMS 10 N typ.
- Werkstoff Federnde Kontaktteile: CuBe2
- Werkstoff Crimprohr: Cu
- Werkstoff Fächerscheibe: CuSn6
- Werkstoff Sonstige Metallteile: CuZn39Pb3
- Werkstoff Isolierteile: PTFE
- Werkstoff Dichtungen: Silikon
- Oberfläche Innenleiter: Cu1Ni2Au1.27
- Oberfläche Außenleiter: Gold (Standard, Endziffer ...1), Cu1Ni2Au0.8
- Oberfläche Außenleiter: MIL Gold (Endziffer ...2), Cu1Ni2Au1.27
- Oberfläche Außenleiter: Leiterplatten-Ausführungen (Endziffer ...7), SnPb8
- Oberfläche Außenleiter: Telealloy (Endziffer ...8) CuSnZn3 (Telealloy), Ag2CuSnZn.5 (Optargen)
- Oberfläche Außenleiter: Nickel (Endziffer ...9), Cu2Ni5
- Oberfläche sonstiger Metallteile: Gold (Standard; Endziffer ...1), Cu2Ni5Au0.2
- Oberfläche sonstiger Metallteile: MIL Gold (Endziffer ...2), Cu1Ni2Au0.8
- Oberfläche sonstiger Metallteile: Nickel (Endziffer ...9), Cu2Ni5, CuSnZn3
- Prüfklasse nach DIN IEC 60068 Teil 1: 55/155/21
- Durchgangswiderstand Innenleiter: ≤ 5 mΩ
- Durchgangswiderstand Außenleiter: ≤ 2,5 mΩ
- Isolationswiderstand: ≥ 1 GΩ
- Spannungsfestigkeit: 750 V / 50 Hz
- Wellenwiderstand: 50 Ω
- Rückflussdämpfung Flexible Kabel (Gerade Ausführung) bei 1 GHz ≥ 20,00 dB
- Rückflussdämpfung Flexible Kabel (Gerade Ausführung) bei 3 GHz ≥ 16,50 dB
- Rückflussdämpfung Flexible Kabel (Winkel Ausführung) bei 1 GHz ≥ 14,00 dB
- Rückflussdämpfung Flexible Kabel (Winkel Ausführung) bei 3 GHz ≥ 12,40 dB
- Frequenzbereich bis 4 GHz SMB/SMS; 10 GHz SMC
Hinweis: Abbildung ähnlich
Spezifikationen
| Hersteller | TELEGÄRTNER |
|---|---|
| Produktgruppe | Stecker/Kabelbinder |
| Produkttyp | Koaxialstecker |
| Farbe | silberfarben |
| Anzahl Ports | 1 |
| Steckrichtung | gewinkelt |
| Verpackungshöhe | 10 mm |
| Verpackungsbreite | 20 mm |
| Verpackungstiefe | 20 mm |
| Paketgewicht | 0.017 kg |
Die Produkte der Marke TELEGÄRTNER stehen für professionelle Verbindungstechnik.
